Динамик 5 ГДШ-5-4 (4 ГД-53): характеристики, размеры и применение

Динамик 5 ГДШ-5-4 (по старой маркировке — 4 ГД-53) — это советский широкополосный громкоговоритель мощностью 4 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 130 мм, что позволяет использовать его в компактных акустических системах. В отличие от аналогов, таких как динамик 5 ГДШ-4-4 (3 ГД-45), данная модель отличается более мягким и глубоким звучанием, что делает её востребованной среди любителей ретро-аудиотехники.

Модель характеризуется надежностью и долговечностью, заложенными еще на этапе производства в СССР. Ход диффузора обеспечивает плавное воспроизведение низких частот, а широкий диапазон частот позволяет получать чистый звук без искажений. Динамик завоевал популярность благодаря стабильной работе даже при длительной эксплуатации и простоте подключения благодаря четкой маркировке полярности.

Таблица технических характеристик 5 ГДШ-5-4

Ниже приведены основные параметры, которые важны при подборе акустического оформления или замене динамика.

5 ГДШ-5-4 (4 ГД-53)
Параметр Значение
Ход диффузора 4 мм
Размеры в дюймах 5 дюймов
Тип громкоговорителя Моно, широкополосный
Применение Аудиосистемы, музыкальные инструменты
Диаметр динамика 130 мм
Вес 0.8 кг
Номинальная мощность 4 Вт
Сопротивление 8 Ом
Минимальная мощность От 1 Вт
Диаметр магнита 60 мм
Характер звучания Мягкий, глубокий
Происхождение Советский (завод «Динамик»)
Расшифровка модели 5-дюйм, шир. полоса, 4 Вт
Полярность Обозначена на корпусе

Изготовитель: завод «Динамик», г. Гагарин. Старое наименование: 4 ГД-53.

Назначение: для применения в открытых акустических системах автомобильной радиоаппаратуры для работы в помещениях и на открытом воздухе. Исполнение: общепромышленное, тропическое, экспортное.

Технические характеристики:

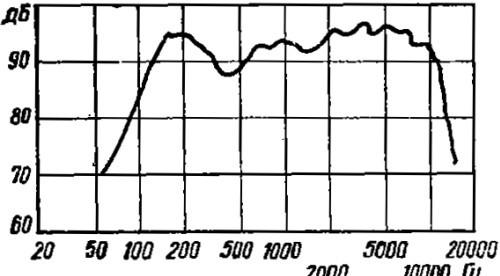

Диапазон частот: 100 – 12500 Гц
5 ГДШ-5-4 (4 ГД-53)
Чувствительность: 92,5 дБ
Среднее стандартное звуковое давление: 0,28 Па
Неравномерность АЧХ: 14 дБ
Сопротивление: 4 Ом
Коэффициент гармоник на частотах:
200-1000 Гц: 5%
5 ГДШ-5-4 (4 ГД-53)
2000 -8000 Гц: 3%
Мощность:
рабочая: 1 Вт
паспортная (шумовая): 5 Вт
долговременная: 8 Вт
кратковременная: 15 Вт
5 ГДШ-5-4 (4 ГД-53)
Частота резонанса: 150 Гц (±30 Гц)
Полная добротность: 1,3 (±0,5)

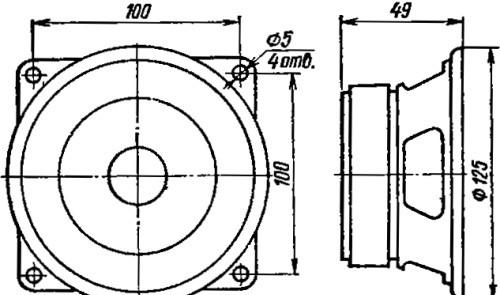

Размеры: ø125х49 мм
Вес: 0,6 кг
5 ГДШ-5-4 (4 ГД-53)

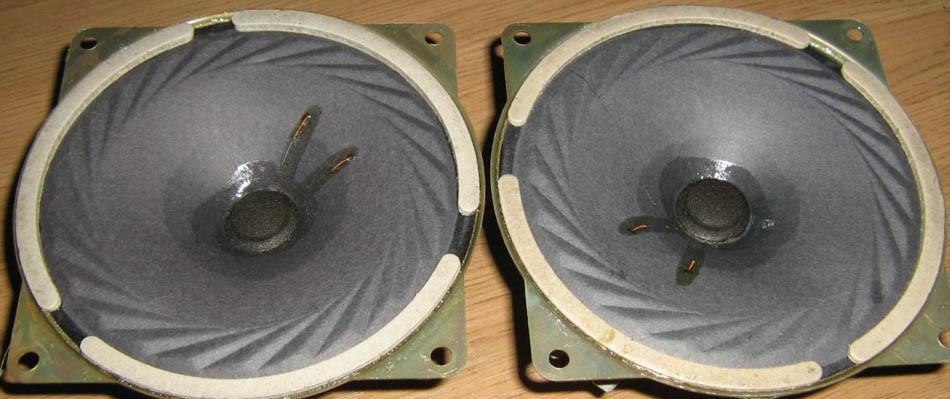

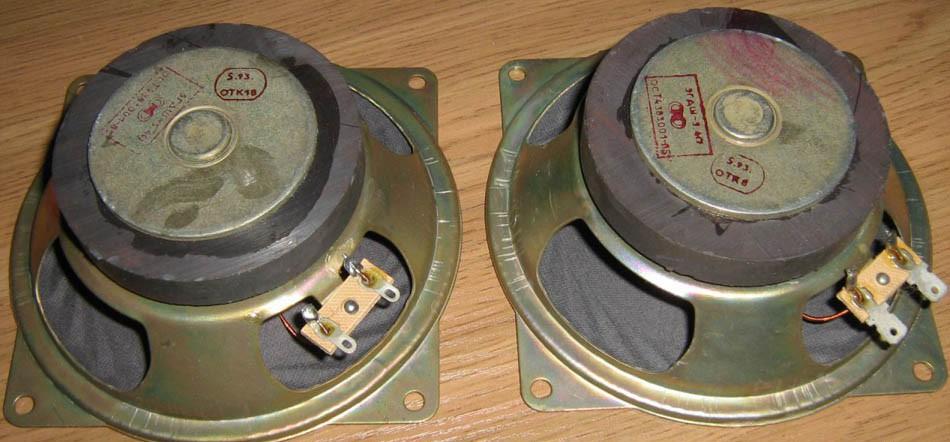

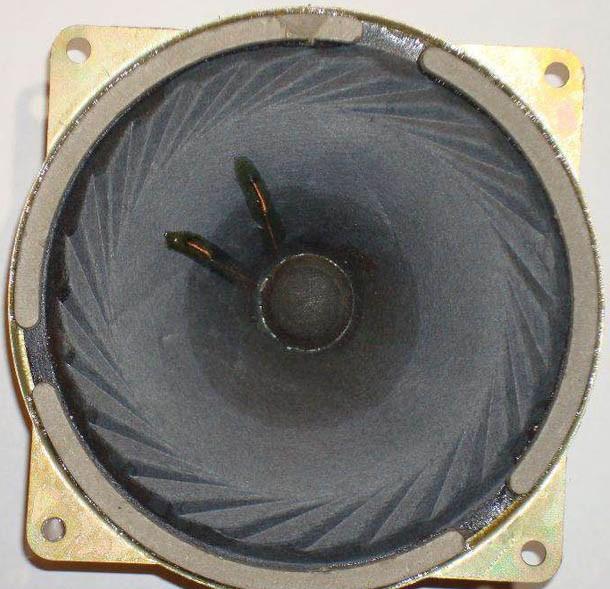

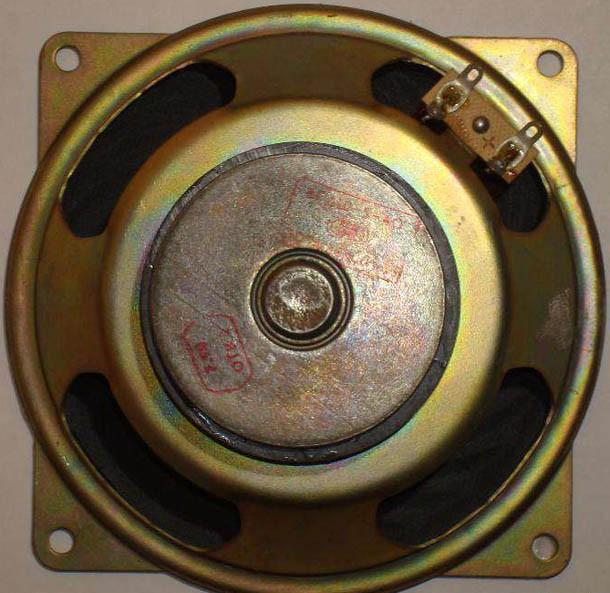

Конструкция:

Головка электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Диффузор и тангенциальный подвес изготовлены из бумажной массы. Центрирующая шайба, изготовленная из пропитанной ткани. Пылезащитный колпачок из бумажной массы.

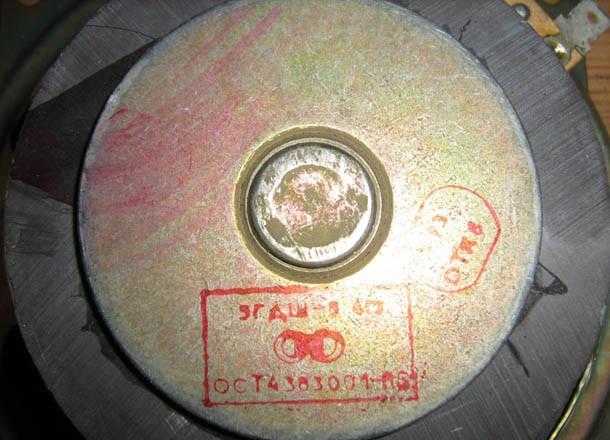

Магнитная цепь:

5 ГДШ-5-4 (4 ГД-53)
  1. кольцевой ферритовый магнит марки М22ЗА220, размером К75х28х12,5 мм;
  2. керн диаметром 15 мм;
  3. верхний фланец с отверстием 16,7 мм;
  4. высота воздушного зазора 3,9 мм;
  5. радиальная ширина воздушного зазора 0,85 мм;
    6. 5 ГДШ-5-4 (4 ГД-53)
  6. индукция в зазоре: 0,9 Тл.

Звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 60, в первом слое 31, во втором 29, высота намотки 4,9 мм, омическое сопротивление 4 Ом (±0,6 Ом). Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 14 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16,3 мм.

Для тех, кто ищет альтернативы или родственные модели, стоит обратить внимание на динамик 1 ГДШ-5-4 (1 ГД-55), который имеет схожую конструкцию, но отличается размерами и частотными характеристиками.
