Динамик 5 ГДШ-4-4 (3 ГД-45): характеристики, размеры и применение

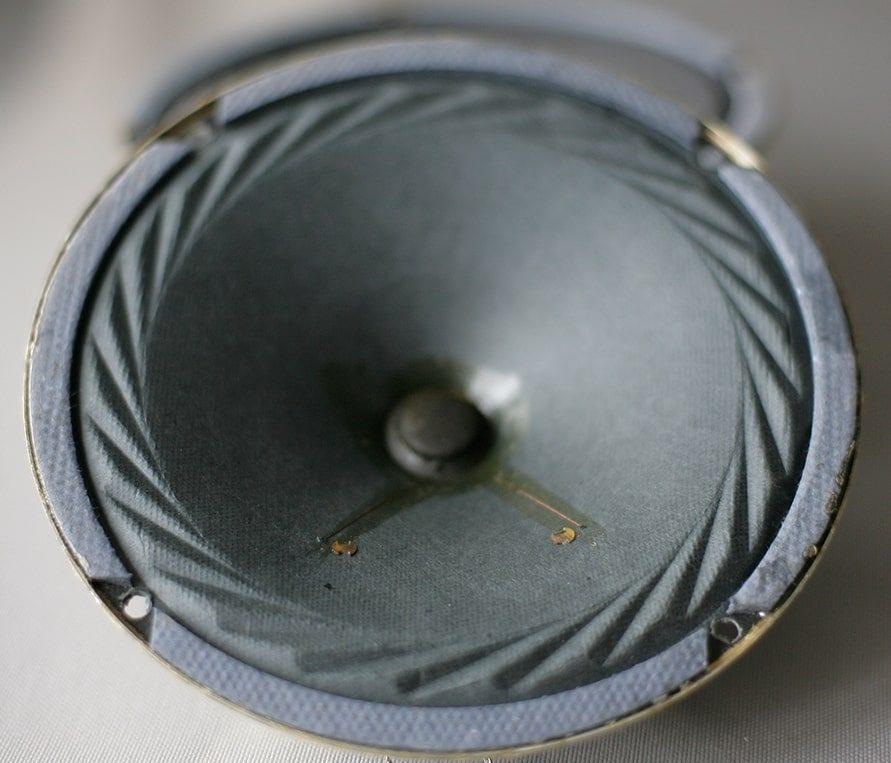

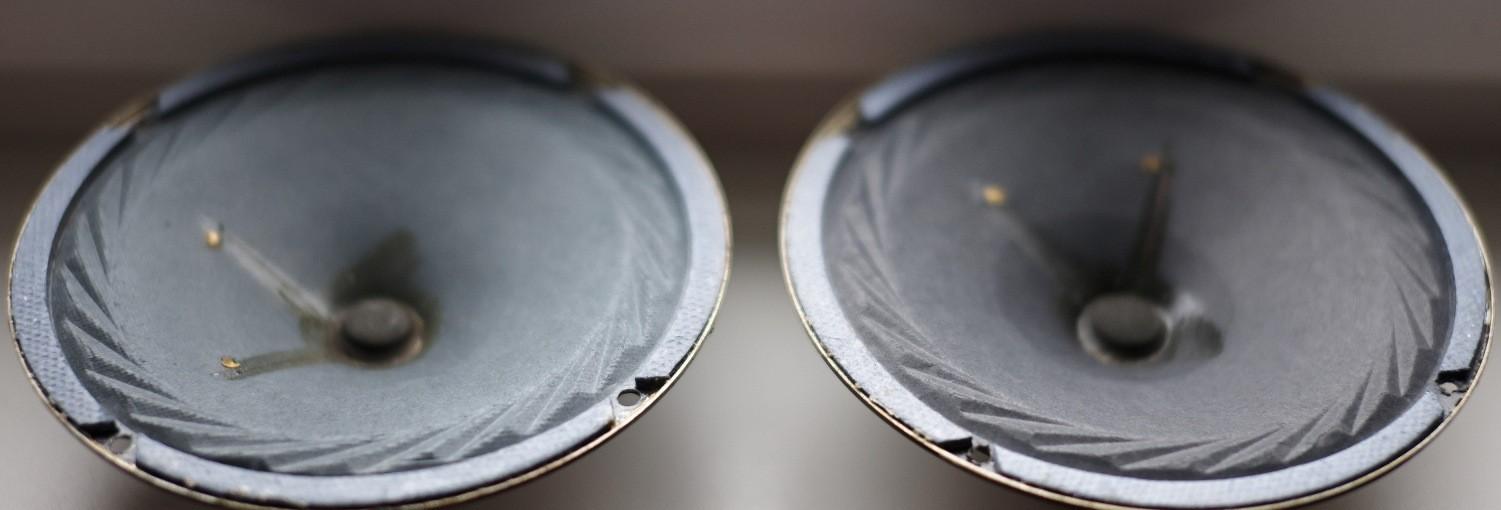

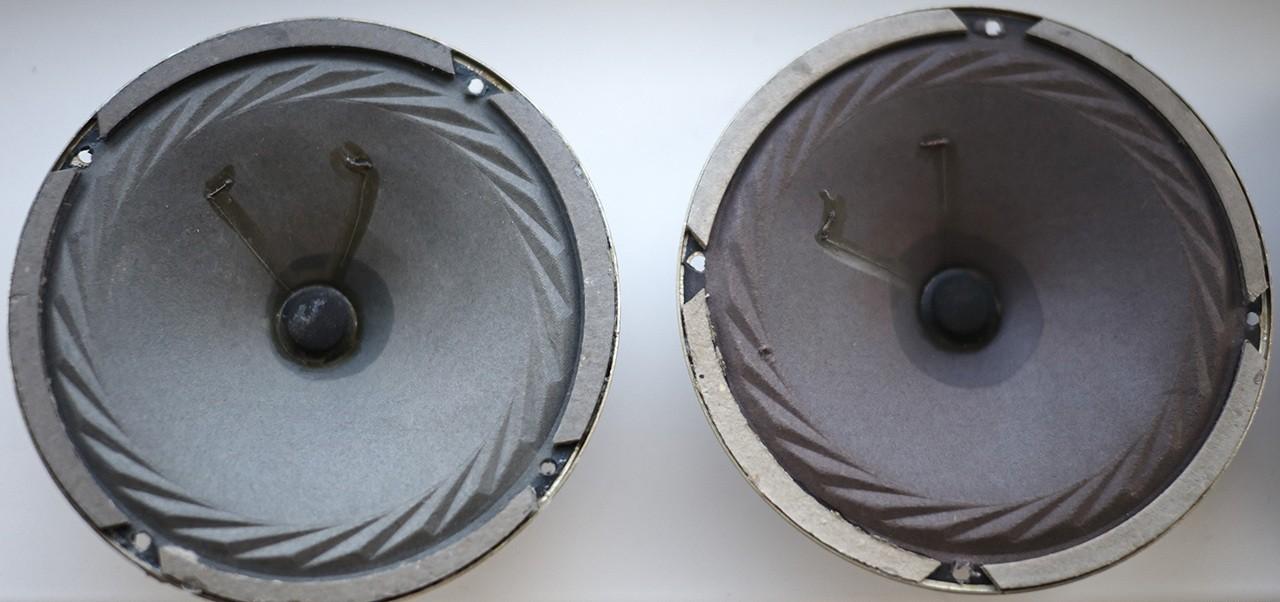

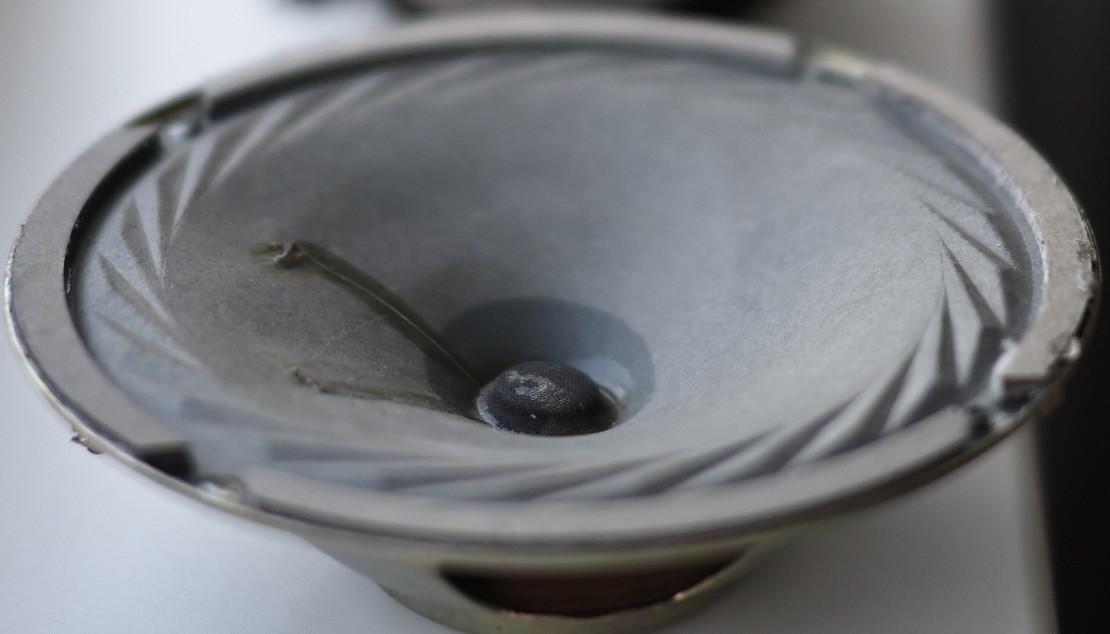

5 ГДШ-4-4 (3 ГД-45) — советский среднечастотный динамик мощностью 4–5 Вт и сопротивлением 4–8 Ом. Изготовлен заводом «Динамик» (г. Гагарин). Отличается чистым звучанием и применяется в домашней акустике и телевизионных приемниках. Для сравнения с другими моделями можно изучить динамик 3 ГДШ-4-4 (2 ГД-45).

Акустическая система с этим излучателем обеспечивает прозрачный звук, что делает её востребованной среди аудиофилов и радиолюбителей. Динамик обладает металлическим корпусом и бумажным диффузором, что гарантирует долговечность и быстрый отклик на звуковые сигналы.

Ключевым преимуществом модели является прямая полярность и компактные размеры, что позволяет легко интегрировать его в различные акустические корпуса без потери качества. Динамик демонстрирует высокую чувствительность и широкий частотный диапазон, что делает его отличным выбором для создания качественной аудиосистемы.

Технические параметры 5 ГДШ-4-4

Ниже приведена сводная таблица основных характеристик динамика 5 ГДШ-4-4 (3 ГД-45), которая поможет оценить его возможности.

Характеристика	Значение
Ход диффузора	До 1.5 мм
Размеры в дюймах	4.5 дюйма
Тип	Среднечастотный
Применение	Домашняя акустика, музыкальные центры
Диаметр динамика	115 мм
Вес	0.5 кг
Мощность	4 Вт (рабочая 2.25 Вт, паспортная 5 Вт)
Параметры	Импеданс - 4-8 Ом, Диапазон - 80 Гц - 16 кГц
Чувствительность	90 дБ
Диаметр магнита	60 мм
Характер звучания	Чистый, прозрачный
Производитель	Завод «Динамик», г. Гагарин
Расшифровка модели	5 ГДШ – 5 дюймов, среднечастотный
Полярность	Прямая

Старое наименование: 3 ГД-45

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения в открытых акустических системах телевизионных приемников, для работы в помещениях.

Технические характеристики 3 ГД-45

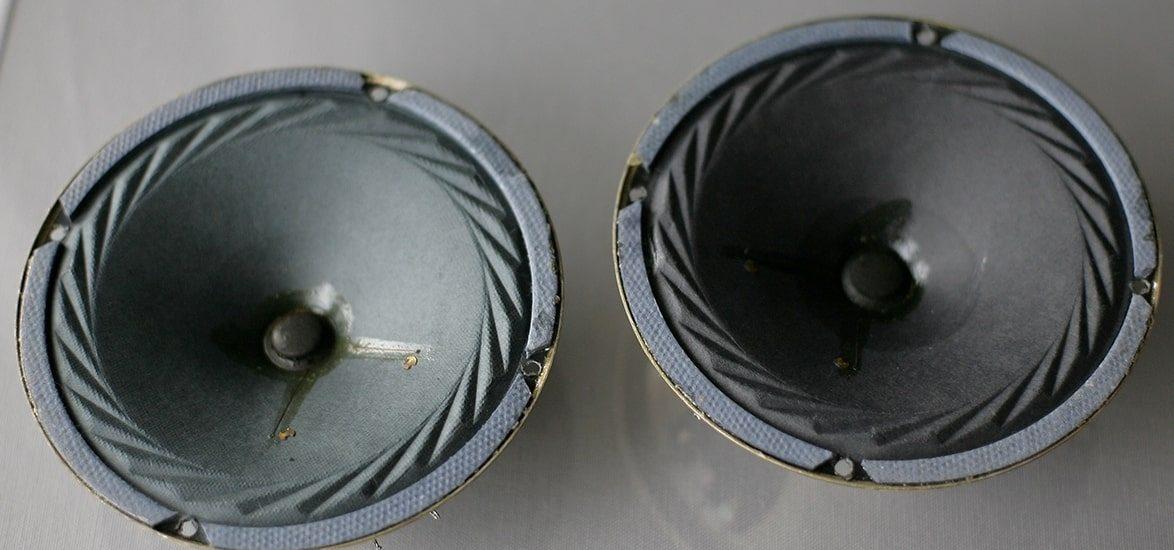

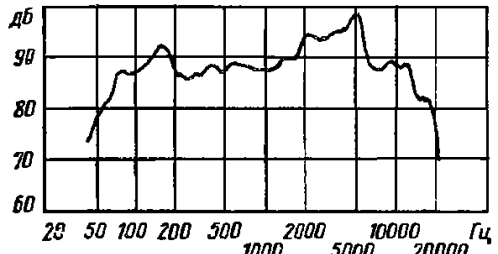

Диапазон частот: 80 – 16000 Гц

Чувствительность: 90 дБ

Неравномерность АЧХ: 14 дБ

Сопротивление: 4 Ом

Коэффициент гармоник на частотах:

125 Гц: 7%

200 -1000 Гц: 5%

2000 – 8000 Гц: 3%

Рабочая мощность 2,25 Вт

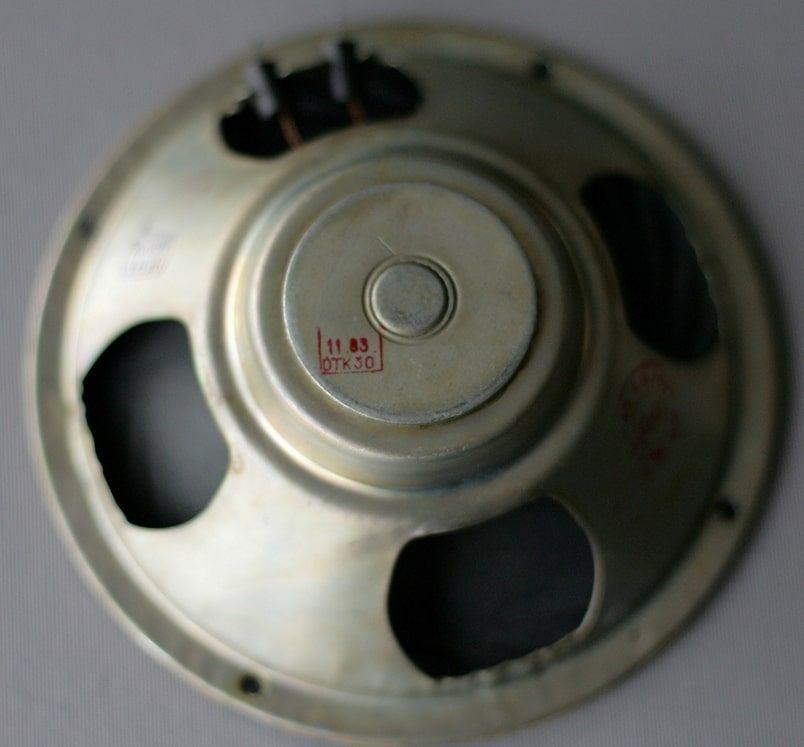

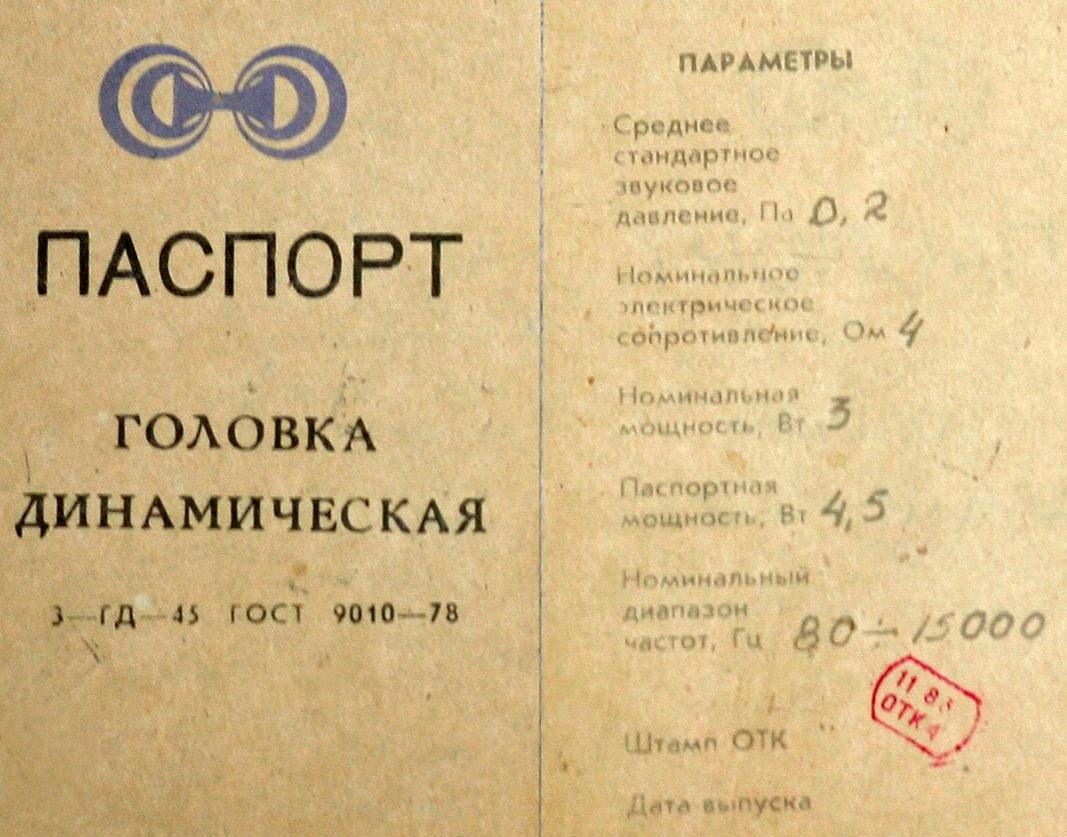

Паспортная мощность: 5 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 20 Вт

Частота резонанса: 80 ±15 Гц

Размеры: ø160х55 мм

Вес: 0,33 кг

Конструкция 3 ГД-45

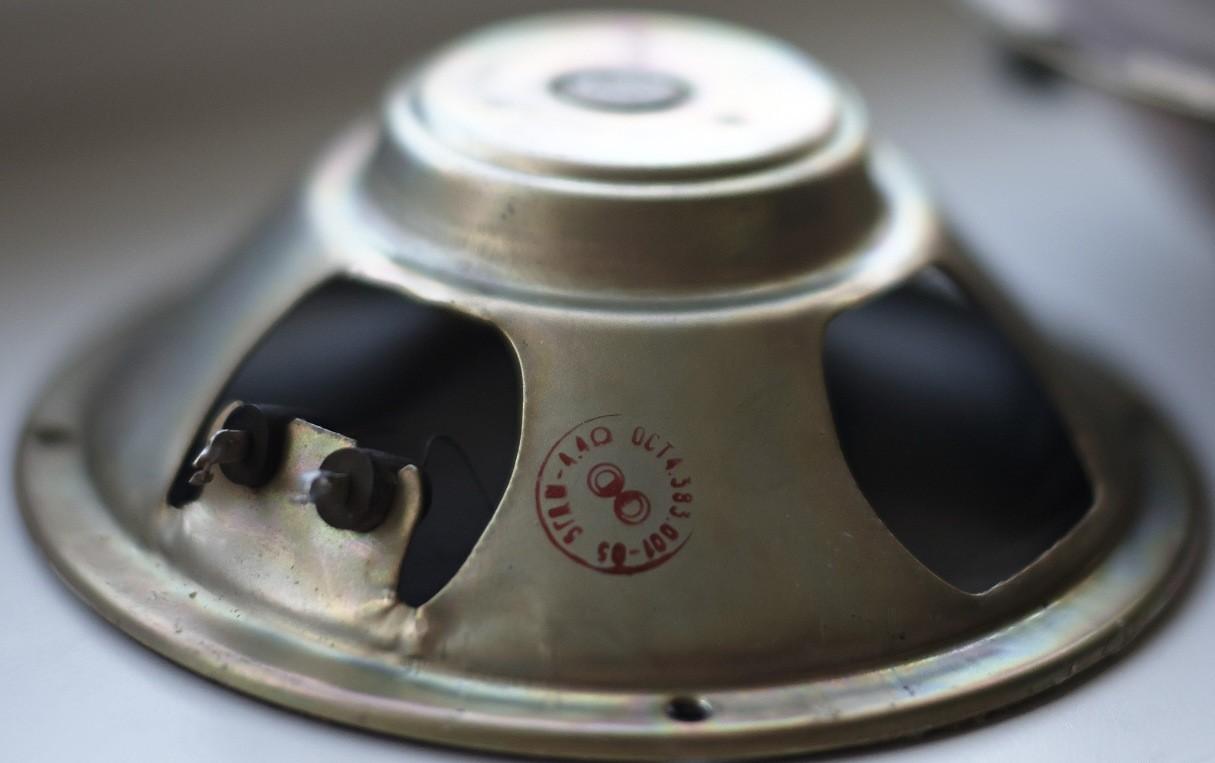

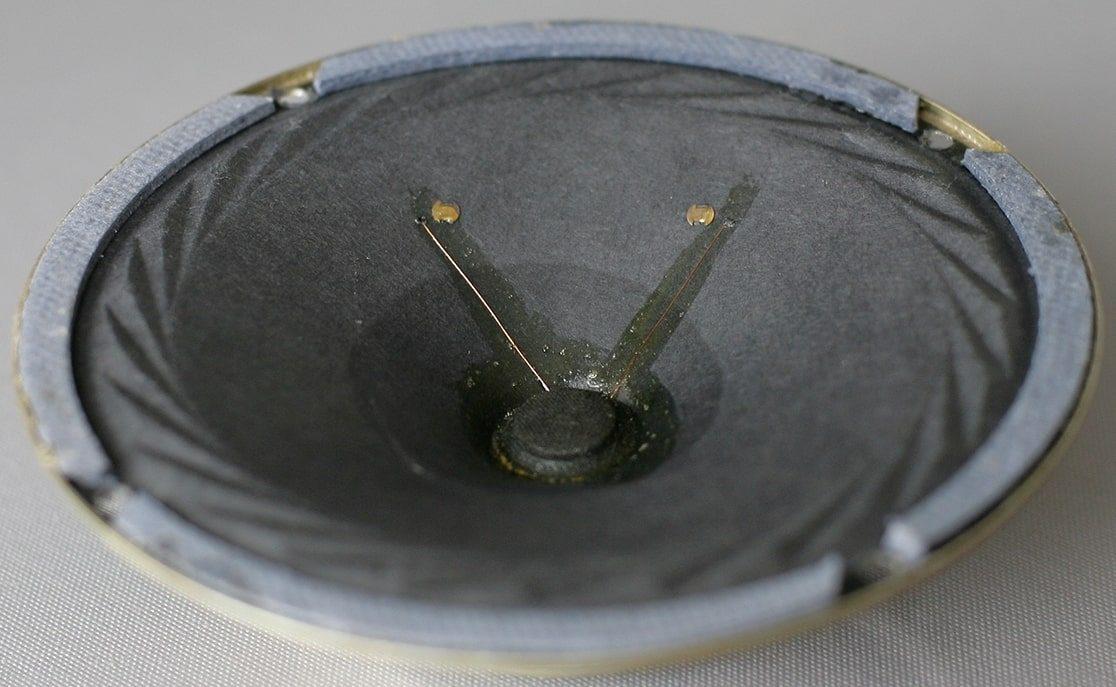

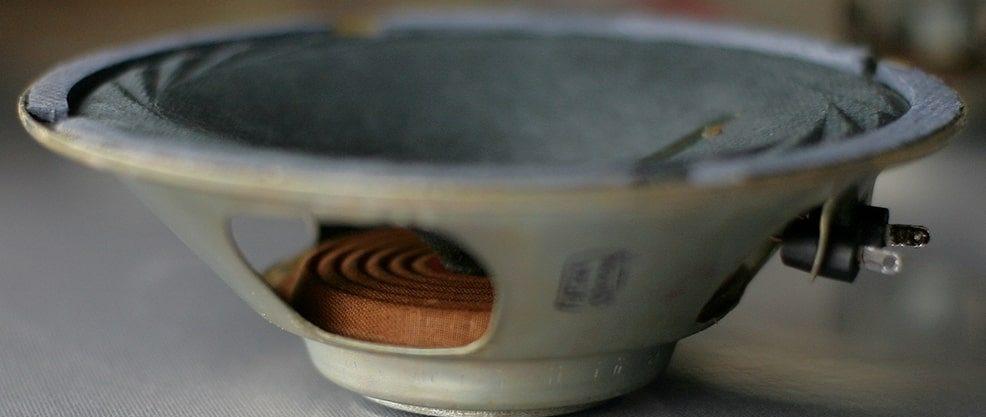

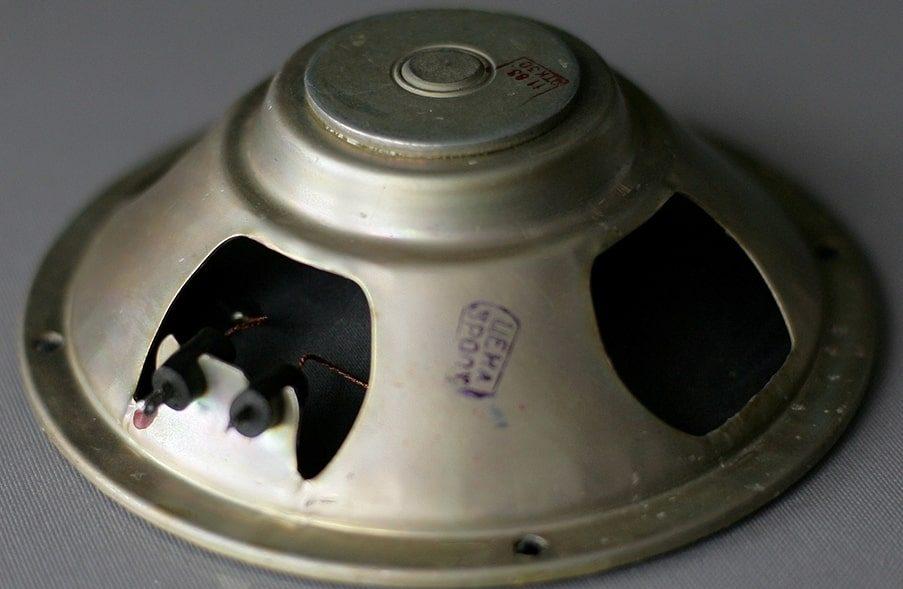

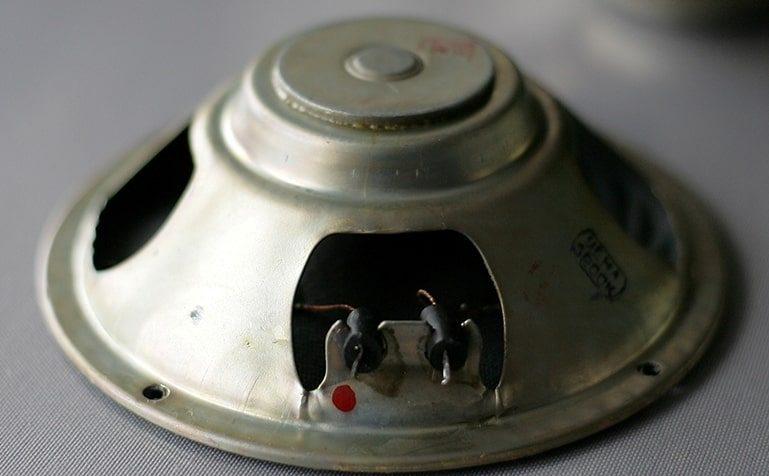

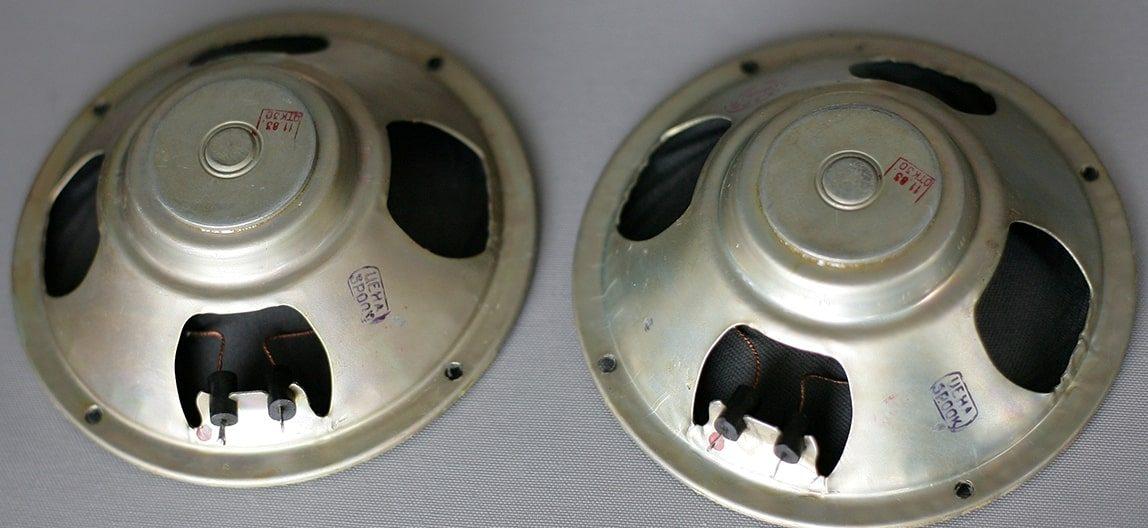

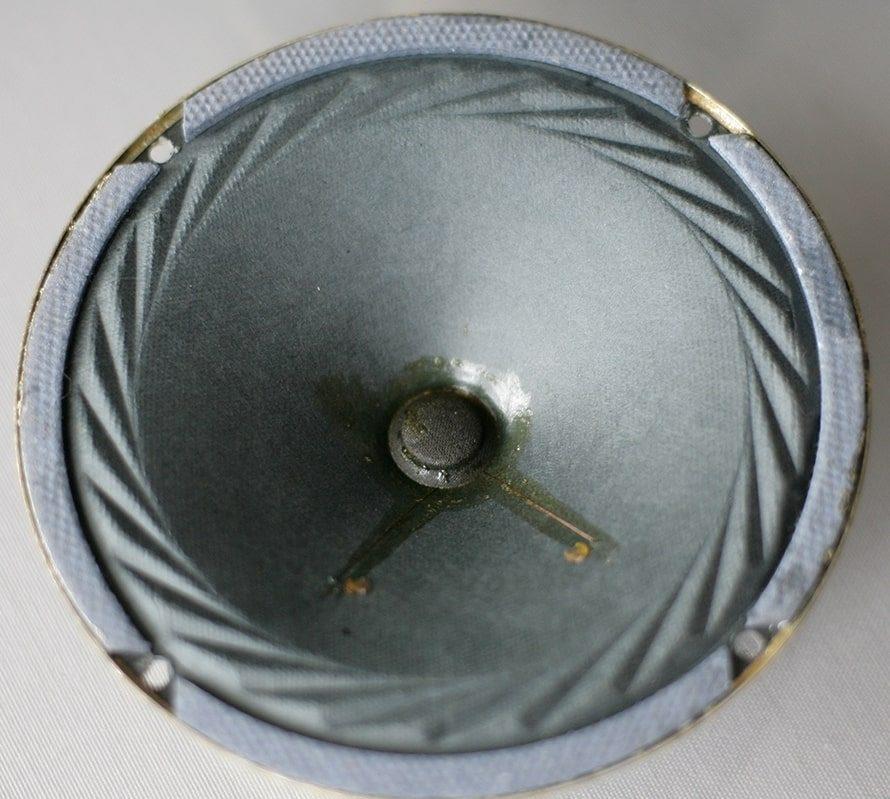

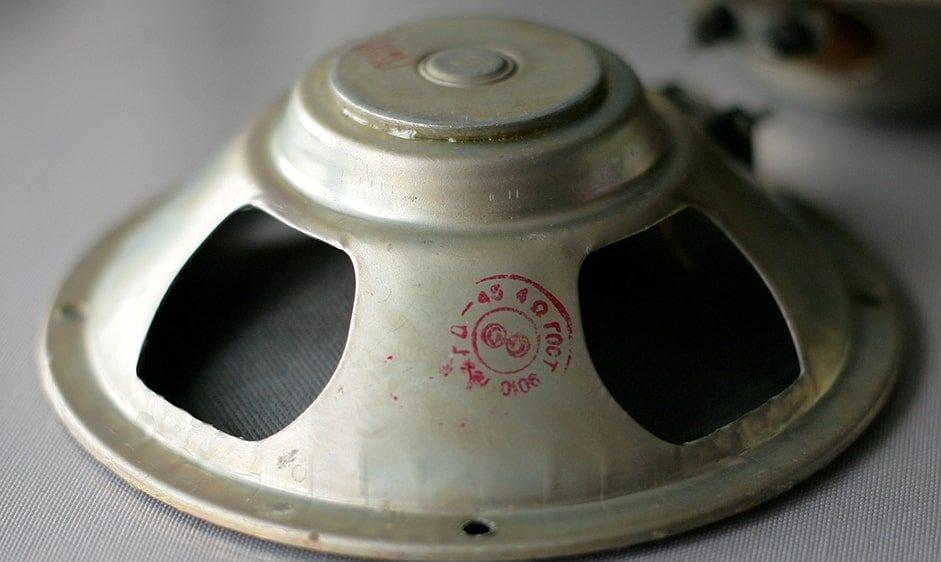

Головка электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь 3 ГД-45

кольцевой ферритовый магнит марки М25БА170, размером К52х24х8 мм;
керн диаметром 14,8 мм;

верхний фланец с отверстием 16,7 мм;
высота воздушного зазора 3 мм;

радиальная ширина воздушного зазора 0,95 мм;
индукция в зазоре: 0,7 Тл.

Подвижная система 3 ГД-45

звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,125 мм, намотка двухслойная, общее число витков 49, в первом слое 23, во втором 26, высота намотки 3,8 мм, омическое сопротивление 4,3 Ом ±0,9 Ом. Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 11,3 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16,1 мм;
