Динамик 2ГД-3М: характеристики, размеры и применение

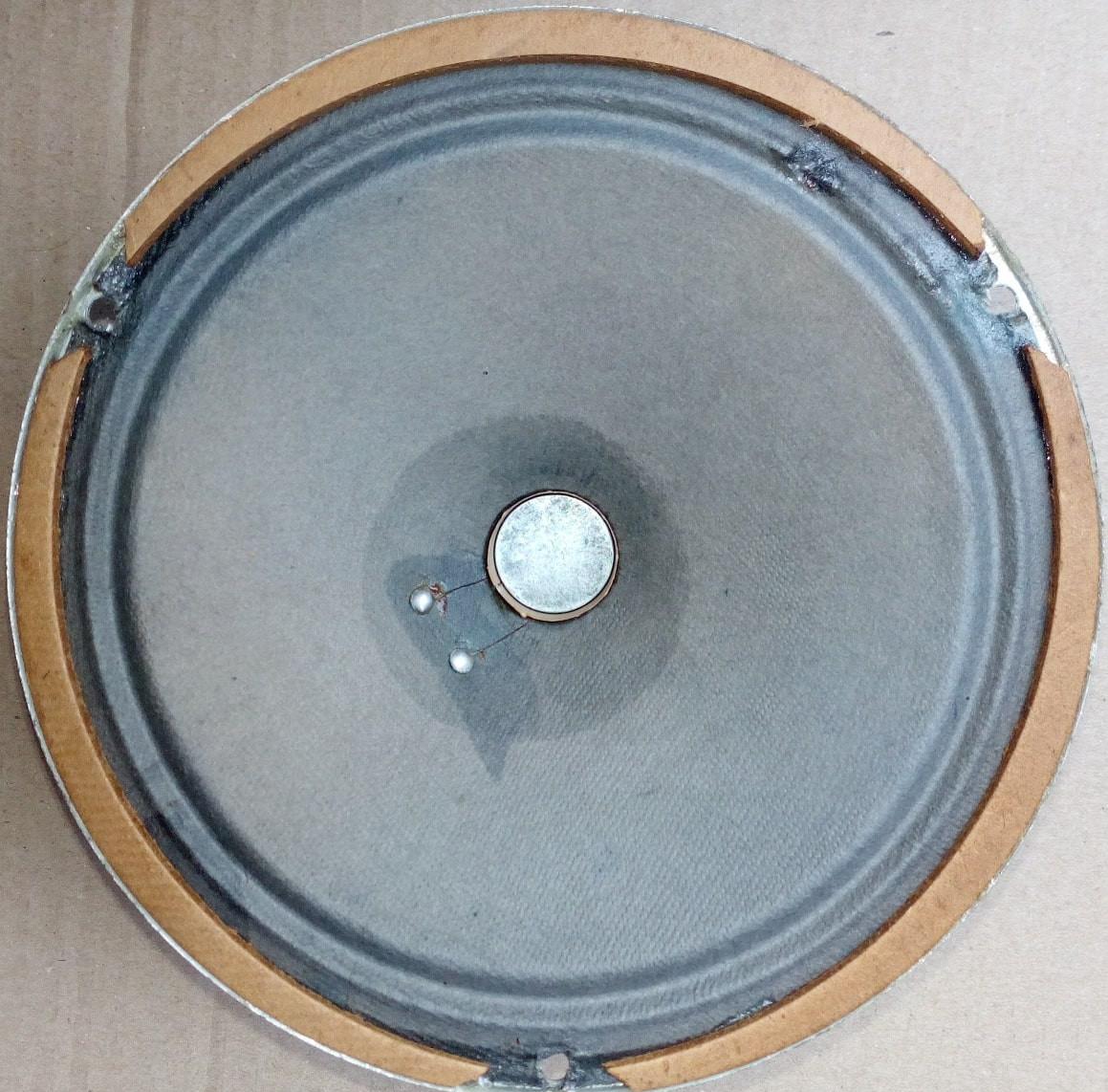

Акустический динамик 2ГД-3М (160 мм, 2 Вт, 4 Ом) — это широкополосный громкоговоритель советского производства, выпускавшийся Рязанским радиозаводом. Ниже приведены полные технические характеристики, размеры и особенности конструкции этого надежного компонента.

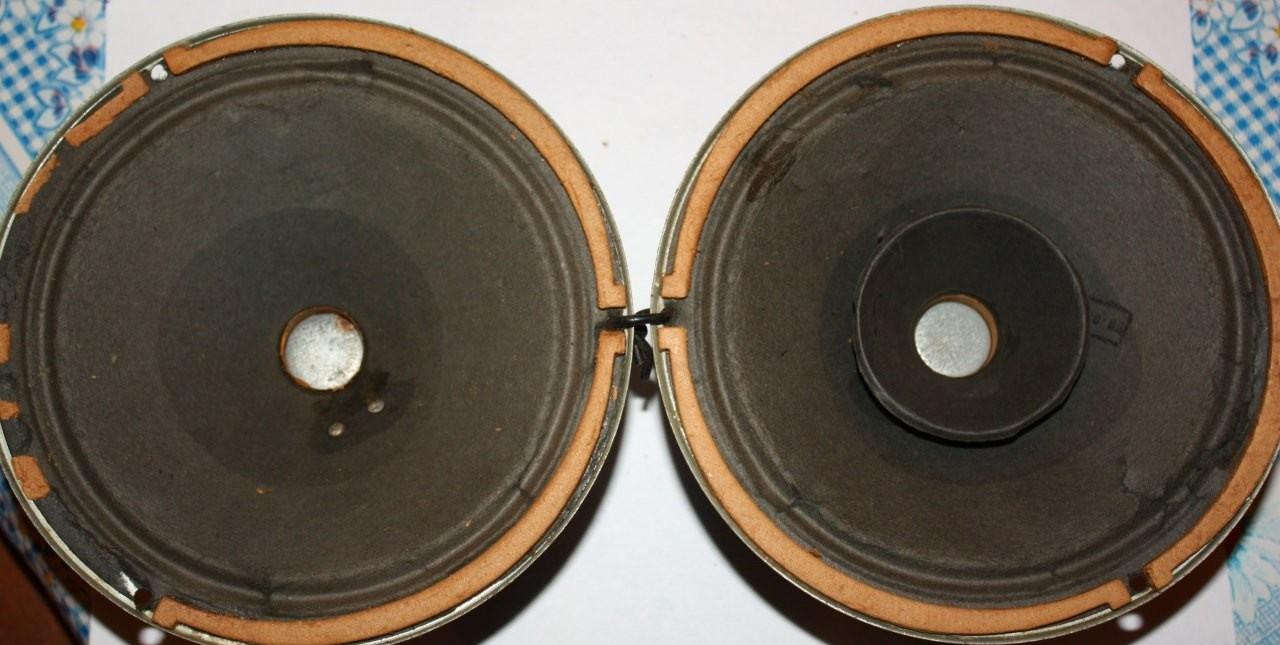

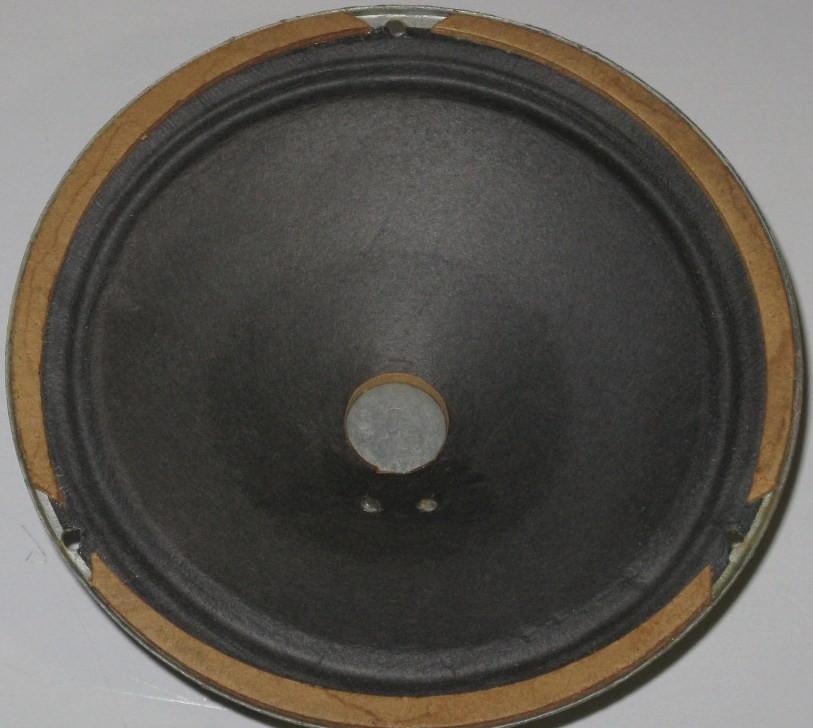

Эта модель имеет круглый диффузор, который обеспечивает широкий диапазон воспроизводимых частот и характерное чистое звучание. Корпус динамика выполнен из металлического сплава, что позволяет ему выдерживать высокие нагрузки и обеспечивать стабильную работу в течение длительного времени. Динамик 2ГД-3М разработан для использования в закрытых и открытых акустических системах, что делает его универсальным решением для различных аудиоустройств. Для сравнения, его предшественник — динамик 2ГД-3 — имеет схожие габариты, но отличается конструкцией магнитной системы.

Кроме того, динамик имеет точную полярность, что упрощает его установку и подключение. Рассчитан на работу с усилителями мощности, он может воспроизводить звук при различных уровнях громкости без искажений.

Таблица характеристик 2ГД-3М

Характеристика	Значение
Номинальная мощность	2 Вт
Номинальное сопротивление	4 Ом
Чувствительность	92 дБ
Диапазон частот	70 – 4000 Гц
Частота резонанса (Fs)	80 Гц (±15 Гц)
Габаритные размеры	Ø152х69 мм
Диаметр диффузора	160 мм
Вес	0,4 кг
Сопротивление катушки (DC)	3,4 Ом
Тип магнита	Керновый (литой)
Диаметр керна	20 мм
Ширина магнитного зазора	0,8 мм
Провод катушки	0,16 мм, 62 витка
Материал диффузора	Бумажная масса с пропиткой
Подвес	Бумажная масса
Центрирующая шайба	Ткань с бакелитовым лаком
Каркас катушки	Бумажный

Изготовитель: Рязанский радиозавод.

Назначение: для применения во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе. Часто применяется в паре с другими динамиками, например, 3ГД-15М, для создания полноценной АС.

Технические характеристики:

Эффективный рабочий диапазон частот: 70 – 4000 Гц

Неравномерность: 14 дБ

Чувствительность: 92 дБ

Среднее стандартное звуковое давление: 0,25 Па

Номинальная мощность: 2 Вт

Номинальное электрическое сопротивление: 4 Ом

Частота основного резонанса: 80 Гц (±15 Гц)

Габаритные размеры: Ø152х69 мм

Вес: 0,4 кг

Конструкция:

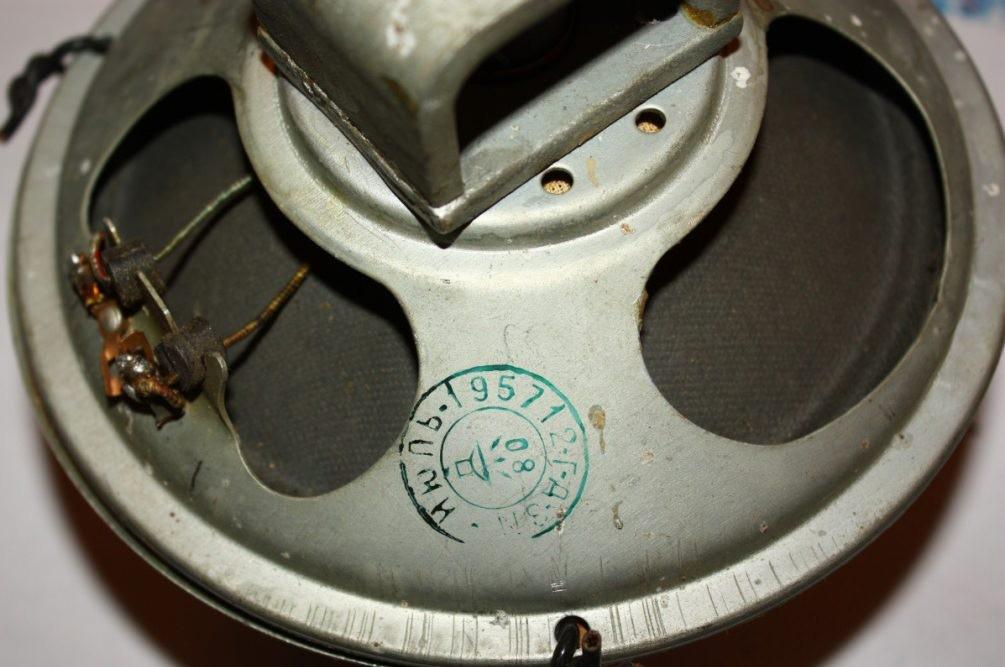

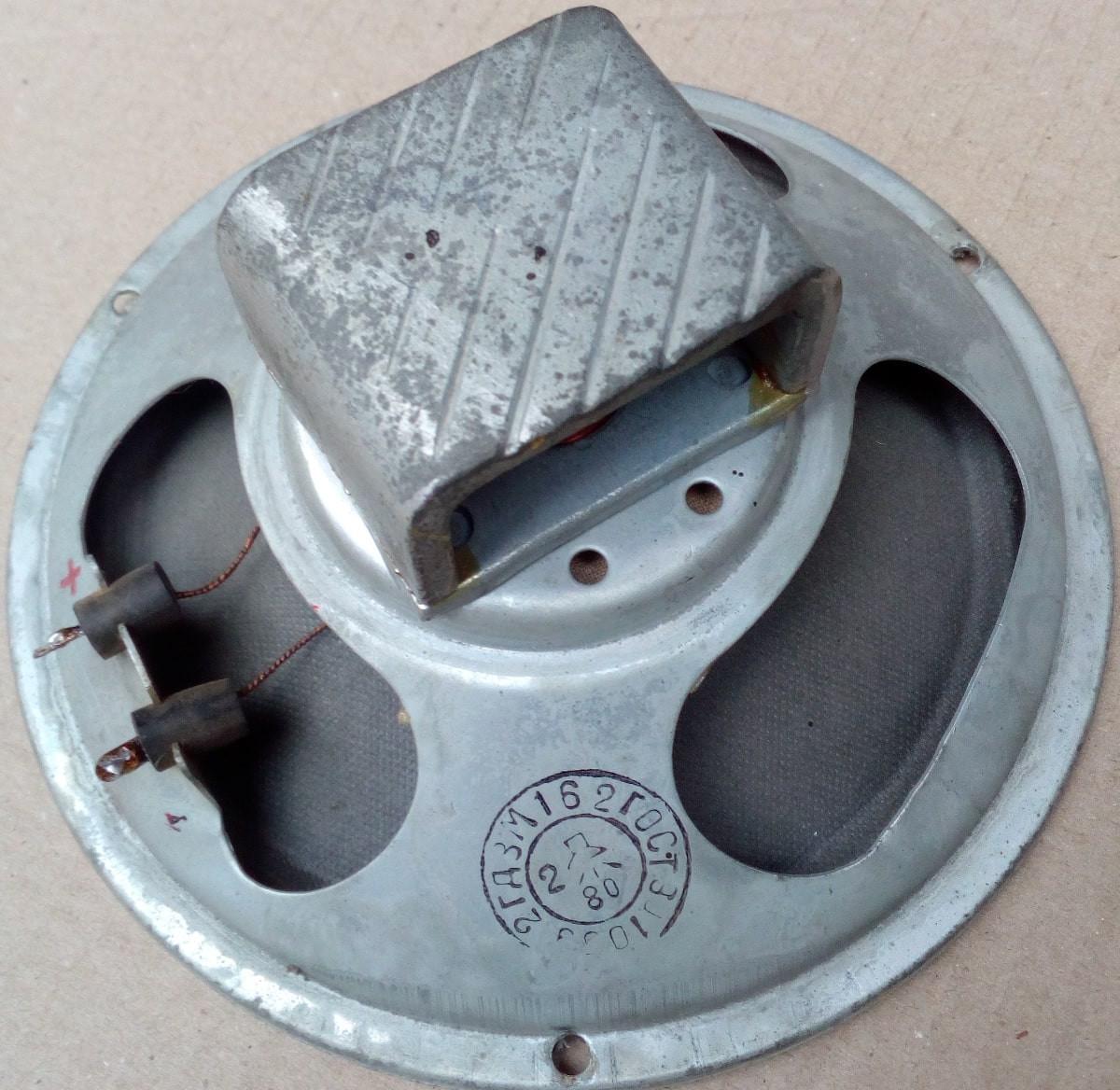

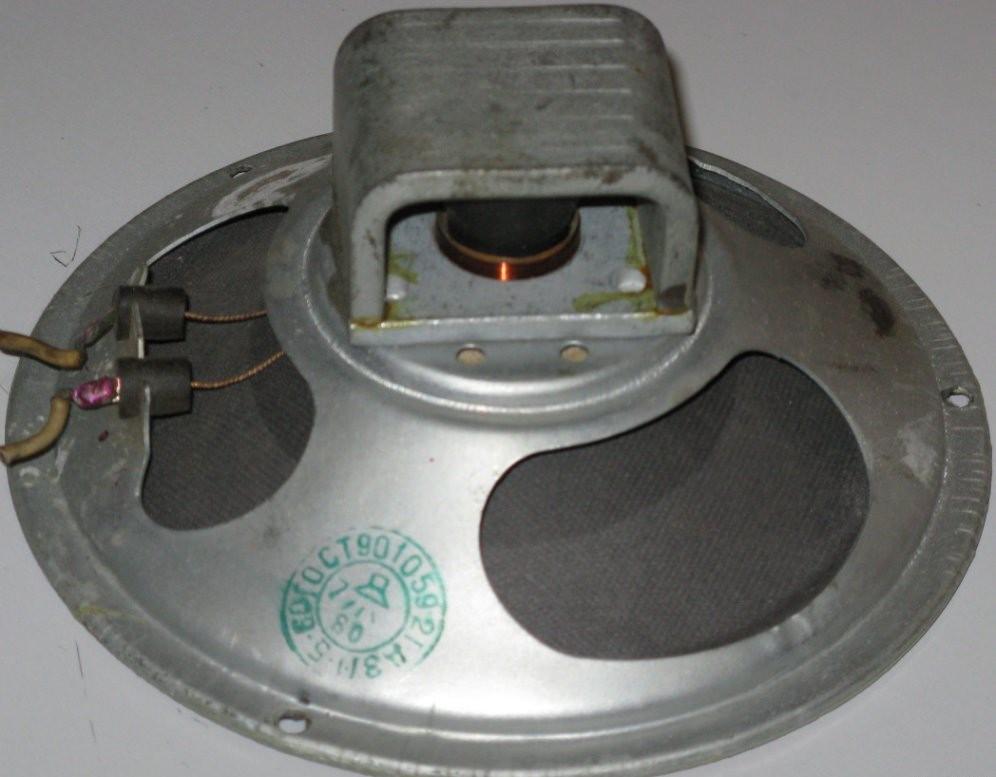

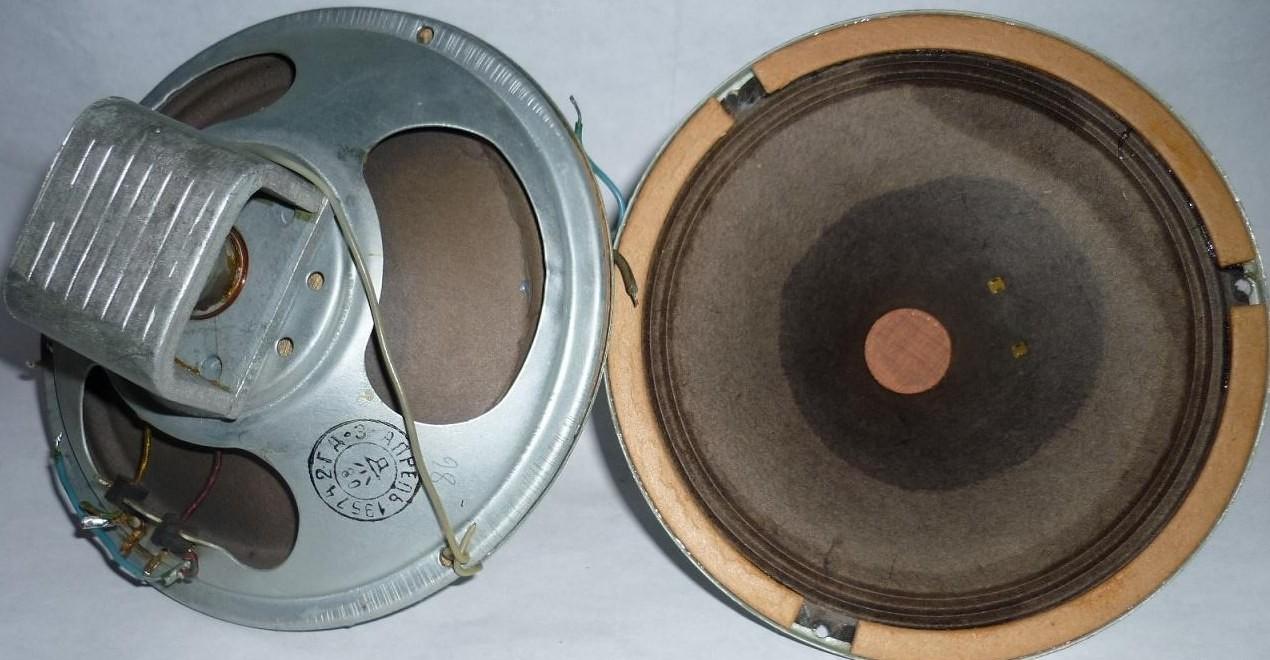

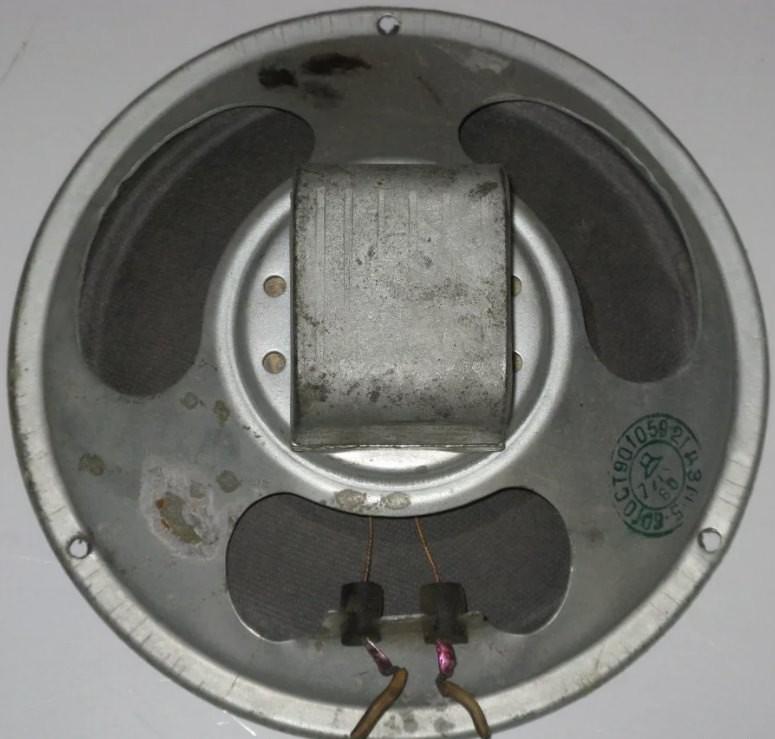

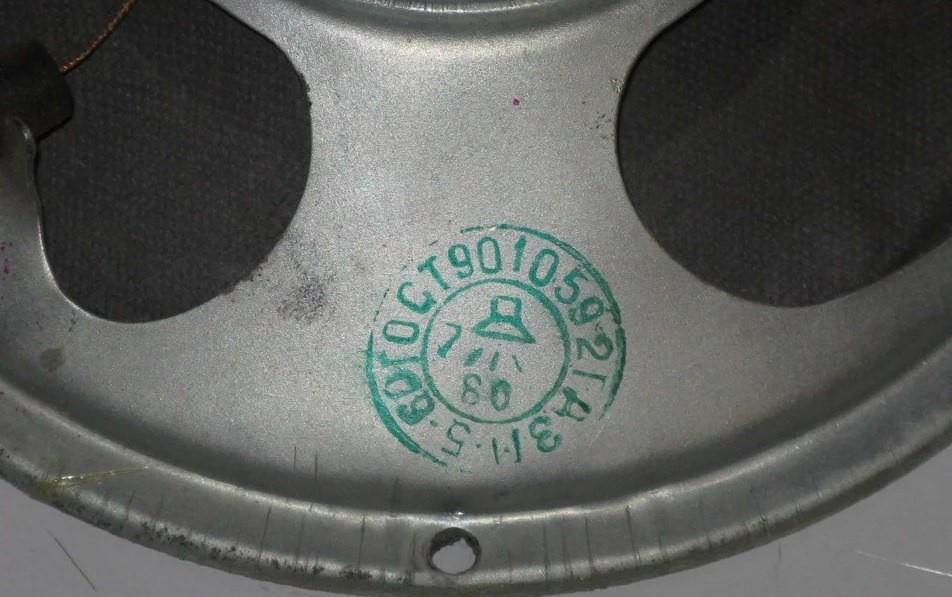

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с керновым магнитом в магнитной цепи. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Магнит литой, керновый. Диаметр керна 20 мм. Ширина магнитного зазора 0,8 мм. Каркас звуковой катушки бумажный, намотан проводом диаметром 0,16 мм с общим числом витков – 62. Сопротивление звуковой катушки по постоянному току 3,4 Ом.
