Динамик 2ГД-3: характеристики, размеры и применение

2ГД-3 — советский широкополосный громкоговоритель номинальной мощностью 15 Вт и сопротивлением 8 Ом. Этот компонент применялся в радиоприемниках и переносных акустических системах. В отличие от современных аналогов, таких как Динамик 3 ГДВ-2-8, 2ГД-3 отличается конструкцией с керновым магнитом и бумажным диффузором, что обеспечивает специфический, «теплый» звук, востребованный в ретро-аудио.

Ключевая особенность модели — высокая чувствительность (92 дБ), позволяющая воспроизводить звуковые детали даже при небольшой входной мощности. Конструкция с диффузородержателем из штампованной стали обеспечивает прочность и стабильность параметров при значительных нагрузках. Этот компонент отлично подходит для восстановления vintage-техники.

Динамики 2ГД-3 славятся надежностью и долговечностью благодаря качественным материалам и тщательной сборке. Они сохраняют стабильную работу в различных условиях эксплуатации, что позволяет использовать их десятилетиями без потери качества звучания.

Технические параметры 2ГД-3

Номинальная мощность 15 Вт
Сопротивление (постоянному току) 3,4 Ом (номинал 4 Ом)
Чувствительность 92 дБ
Диапазон частот 70 – 10000 Гц
Габаритные размеры Ø152х69 мм
Вес 0,4 кг
Ход диффузора ±1.5 мм
Диаметр магнита 90 мм
Расшифровка модели 2ГД-3: Второй тип громкоговорителя, диаметр 3 дюйма (75 мм)

Назначение: для применения во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические характеристики:

Эффективный рабочий диапазон частот: 70 – 10000 Гц

Неравномерность: 14 дБ

Чувствительность: 92 дБ

Среднее стандартное звуковое давление: 0,25 Па

Номинальная мощность: 2 Вт

Номинальное электрическое сопротивление: 4 Ом

Частота основного резонанса: 80 Гц (±15 Гц)

Габаритные размеры: Ø152х69 мм

Вес: 0,4 кг

Описание:

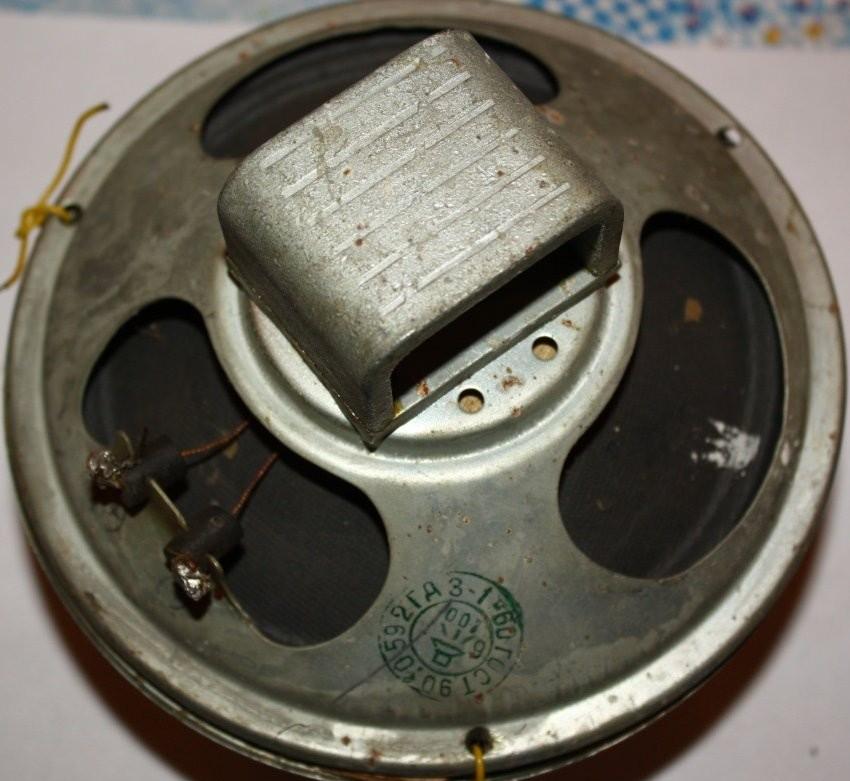

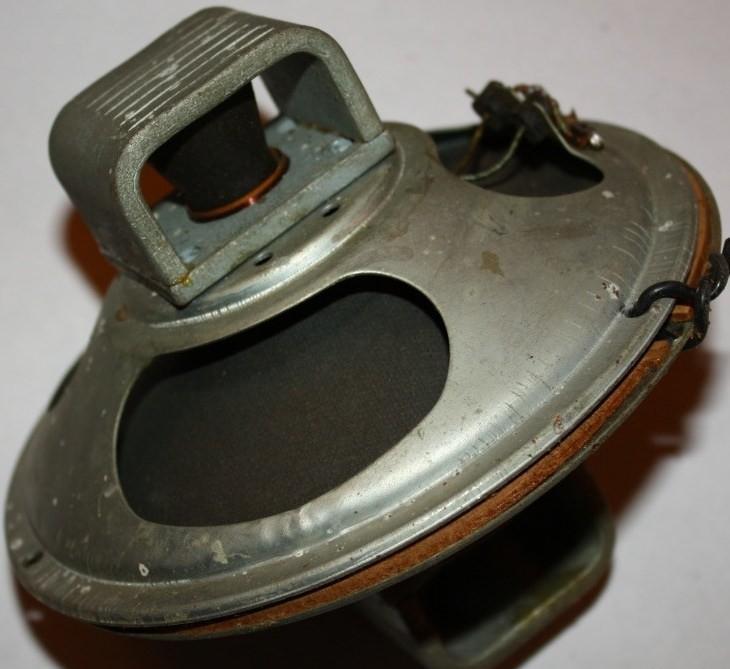

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с керновым магнитом в магнитной цепи. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом и дополнительным рупором — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Магнит литой, керновый. Диаметр керна 20 мм. Ширина магнитного зазора 0,8 мм. Каркас звуковой катушки бумажный, намотан проводом диаметром 0,16 мм с общим числом витков – 62. Сопротивление звуковой катушки по постоянному току 3,4 Ом.

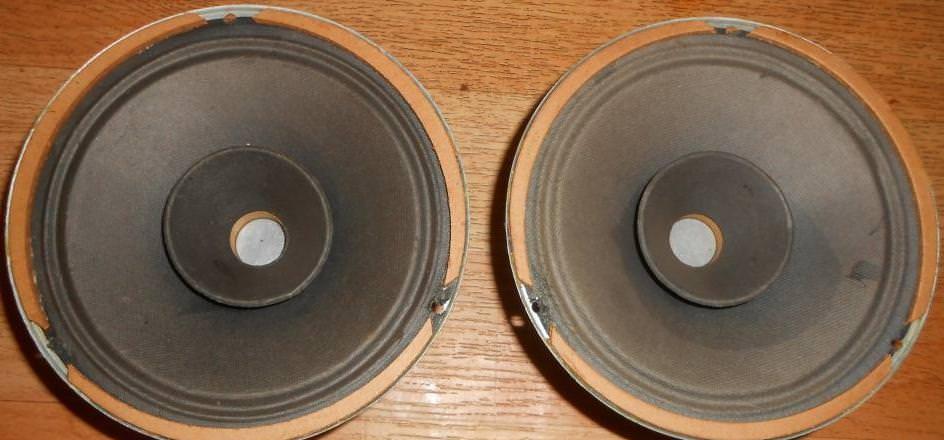

Слева 2 ГД-3М, справа – 2 ГД-3:
