Динамик 1ГД-28: характеристики, размеры и применение

Акустический динамик модели 1ГД-28 — это легендарный советский громкоговоритель, предназначенный для воспроизведения высоких частот. В отличие от широкополосных или низкочастотных аналогов, эта модель специализируется на чистом и детальном звучании в верхней части спектра. Он широко используется в самодельных акустических системах, от домашнего Hi-Fi до профессионального оборудования, обеспечивая высокую надежность и стабильность работы. Для тех, кто ищет альтернативы, стоит также рассмотреть Динамик 1 ГД-39, который часто применяется в схожих задачах.

Ключевой особенностью 1ГД-28 является его конструкция, оптимизированная именно для ВЧ-диапазона. Диффузор из бумаги и подвес обеспечивают быстрый отклик, что критически важно для передачи высоких частот без искажений. Магнитная система на базе феррита гарантирует стабильность магнитного потока. Важным преимуществом модели является ее долговечность и доступность, что позволяет использовать этот динамик в проектах любой сложности без существенной потери качества звука со временем.

Ниже представлена сводная таблица с основными габаритными и электрическими характеристиками динамика 1ГД-28:

Сводная таблица характеристик 1ГД-28

Детальные технические параметры

Для правильного подключения и расчета акустического оформления важно учитывать не только габариты, но и электромеханические параметры. Рабочий диапазон частот динамика охватывает область высоких частот, однако его резонансная частота (Fres) находится в пределах 90–120 Гц, что требует использования кроссовера для фильтрации низкочастотного сигнала.

• Неравномерность АЧХ: 15 дБ (характерно для бюджетных советских ВЧ динамиков).

• Частота основного резонанса (Fres): 90 – 120 Гц.
• Уровень чувствительности: 90 дБ/Вт/м.
• Импеданс: 6,5 Ом (номинально 8 Ом).

Конструкция и материалы

Динамик 1ГД-28 представляет собой широкополосную динамическую головку овальной формы с неэкранированной магнитной системой. Корзина выполнена методом штамповки из стали, что обеспечивает жесткость конструкции при малом весе. Диффузор и подвес являются единым целым и изготовлены из специальной бумаги, что придает звучанию характерную «теплоту», свойственную советской акустике.

Пылезащитный колпачок в данной модели отсутствует. Магнитная система построена на кольцевом ферритовом магните, что обеспечивает стабильное магнитное поле. Диаметр керна составляет 17 мм, а радиальная ширина воздушного зазора — 0,8 мм. Каркас звуковой катушки сделан из бумаги, а сама катушка намотана медным проводом диаметром 0,12 мм и содержит 63 витка.

Схема подключения и аналоги:

При создании акустических систем часто возникает вопрос изменения сопротивления. Например, подключение двух динамиков 1ГД-28 последовательно даст сопротивление 16 Ом, а параллельно — 4 Ом. Если вам нужен динамик с близкими параметрами, но в другом форм-факторе, обратите внимание на Динамик 4 ГД-28, который часто используется в качестве среднечастотного звена в паре с ВЧ головками.

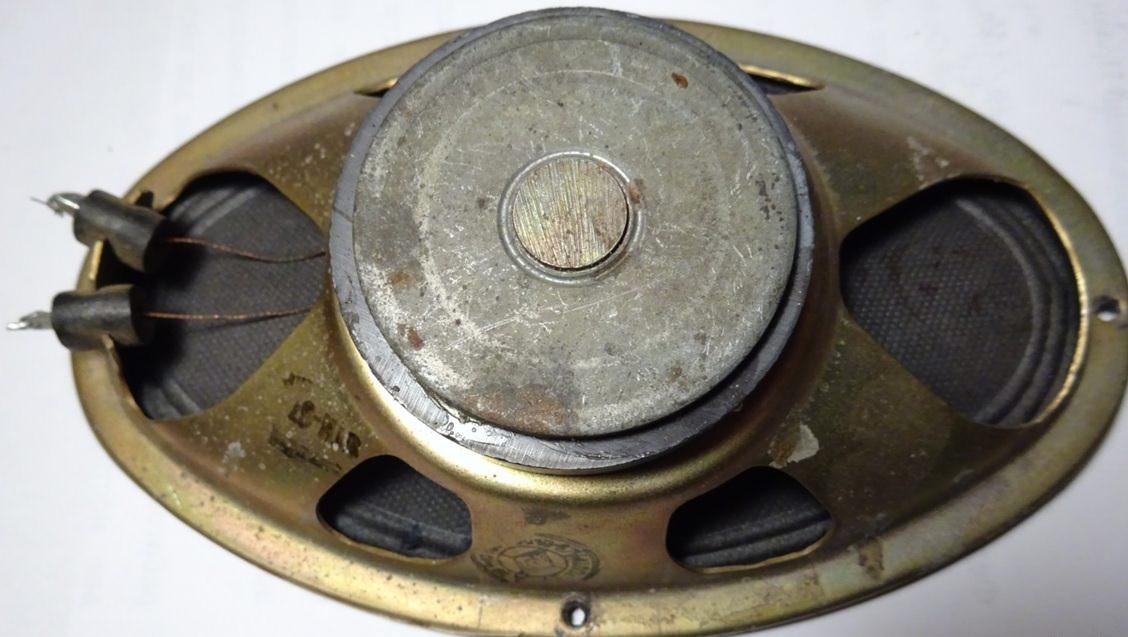

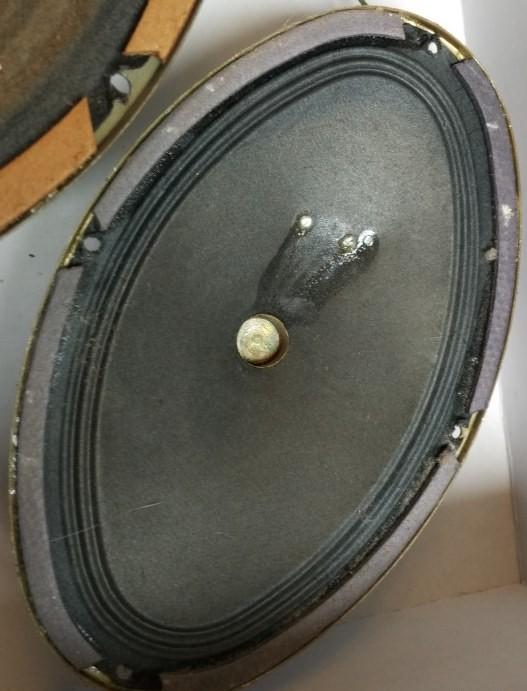

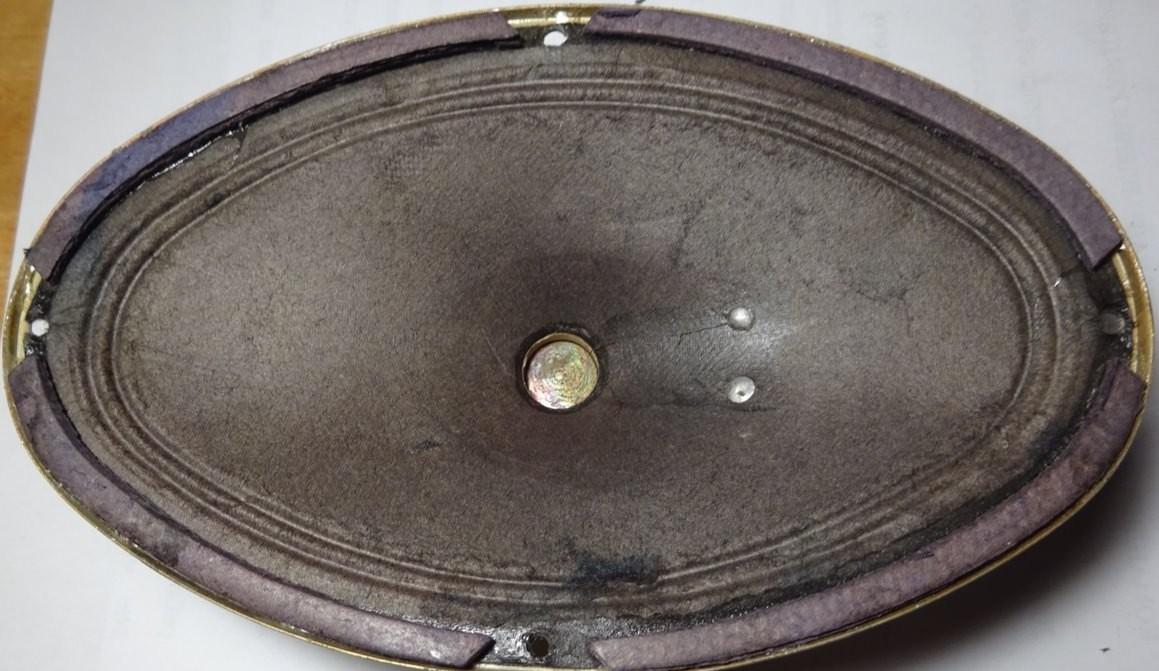

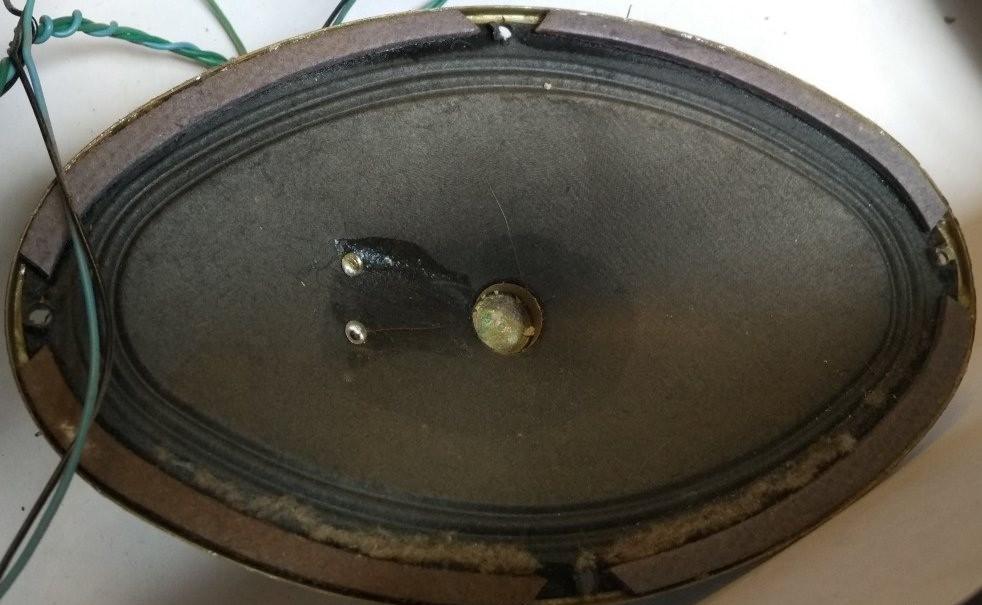

Фотографии динамика предоставил .

Техническое описание базируется на данных ресурса: devicemusic.ucoz.ru.
