Динамик 4ГД-28: характеристики, размеры и применение

Акустический динамик 4ГД-28 — это широкополосный громкоговоритель советского производства, разработанный для надежной работы в аудиосистемах. Модель отличается стабильными характеристиками и высоким качеством звучания, что сохраняет ее актуальность как среди профессионалов, так и среди аудиофилов-любителей. В отличие от модификации 4ГД-28М, данная версия имеет свои особенности в магнитной системе.

Главная особенность динамика 4ГД-28 заключается в его характере звучания: он обеспечивает чистоту и четкость сигнала благодаря отличному ходу диффузора. Это позволяет эффективно воспроизводить широкий частотный диапазон. Динамик идеально подходит для домашних аудиосистем и профессионального оборудования, обеспечивая устойчивую фиксацию звука.

Производство в Советском Союзе гарантирует долговечность и высокое качество сборки. Диаметр корпуса и вес динамика подобраны так, чтобы исключить паразитные вибрации, улучшая итоговое качество звука. Полярность выводов четко обозначена для удобства монтажа и предотвращения ошибок при подключении.

Ниже приведена таблица с основными параметрами динамика 4ГД-28:

Технические характеристики динамика 4ГД-28

Параметры	Значения
Ход диффузора	3 мм
Размеры (дюймы)	8
Громкоговоритель	4 ГД-28
Применение	Аудиосистемы, профессиональное оборудование
Диаметр динамика	203 мм
Вес	2.5 кг
Номинальная мощность	25 Вт
Минимальная мощность	5 Вт
Диаметр магнита	90 мм
Характер звучания	Чистое, четкое
Происхождение	Советские динамики
Расшифровка модели	4 ГД - динамик, 28 - серия
Полярность	Обозначена

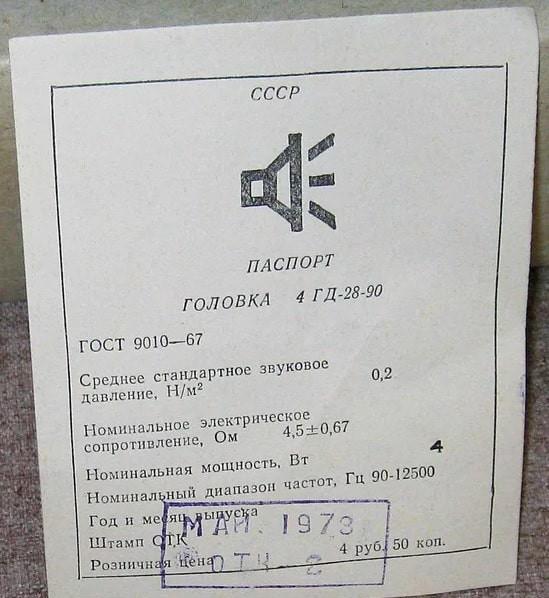

Широкополосный громкоговоритель изготавливался на Рязанском радиозаводе. Это модификация , но с магнитной системой на ферритовом кольцевом магните. В технической документации модель часто фигурирует под названием 4ГД-28-90.

Подробные технические параметры 4ГД-28

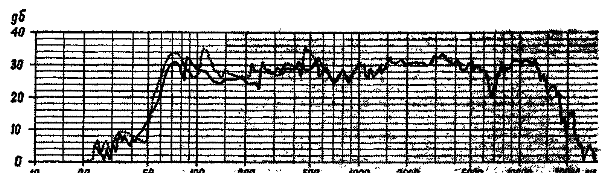

Диапазон воспроизводимых частот: 60 – 12000 Гц

Неравномерность АЧХ: 15 дБ

Чувствительность: 90 дБ

Максимальный уровень звукового давления: 97 дБ

Сопротивление: 4,5 Ом

Мощность: 5 Вт

Частота основного резонанса: 60 Гц

Габариты: Ø202х71 мм

Вес: 0,535 кг

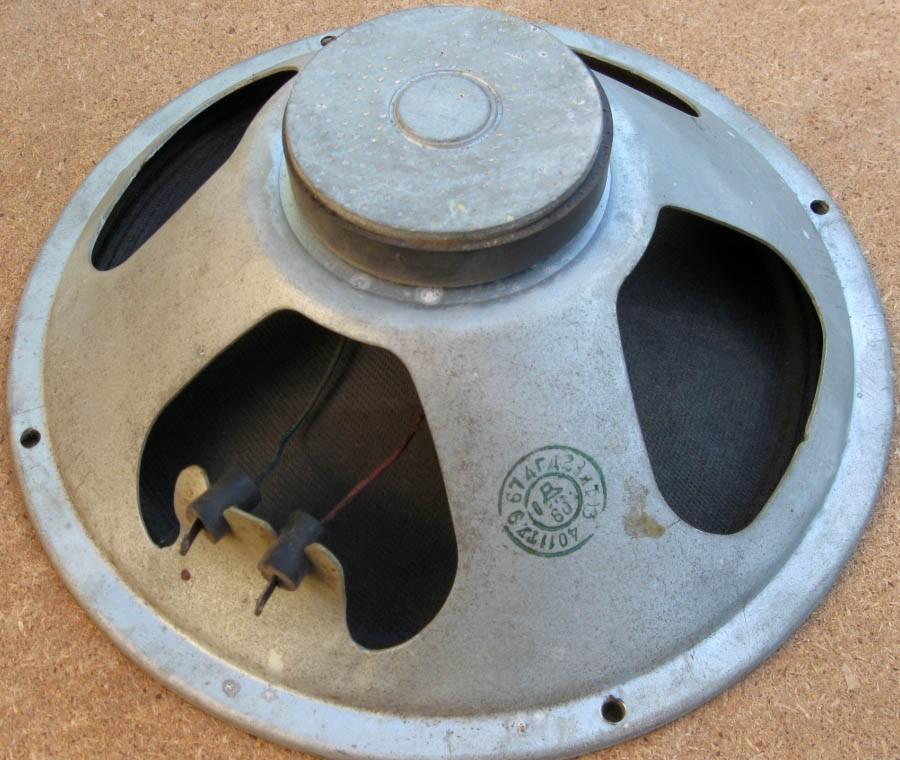

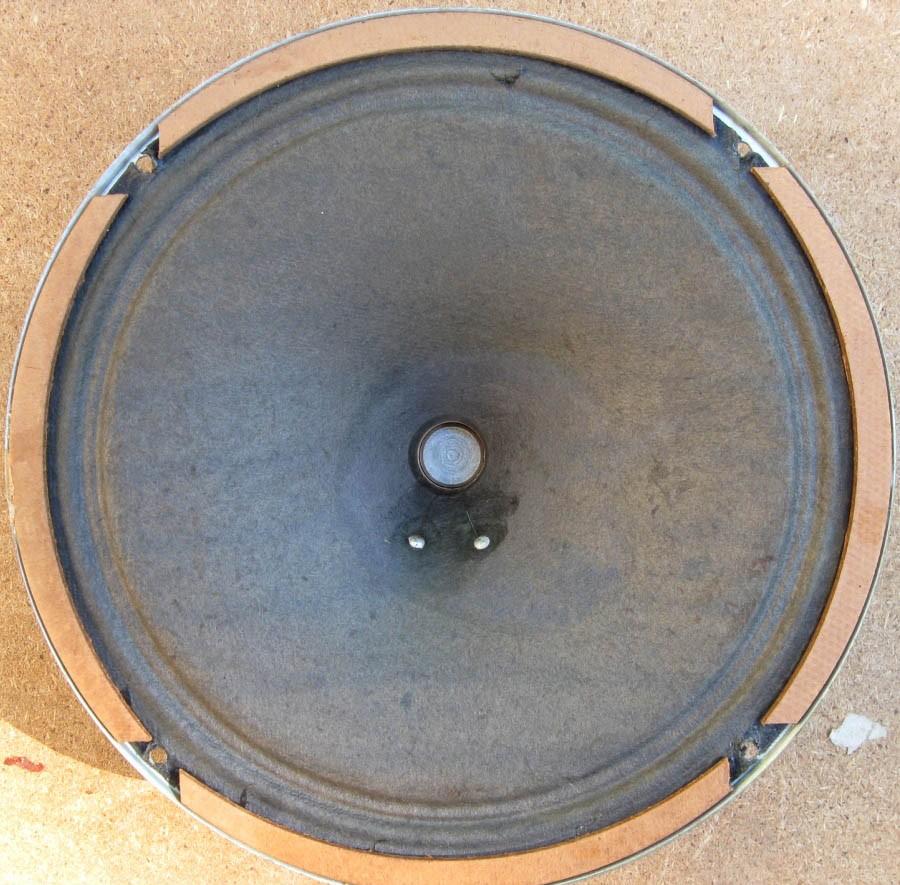

Конструкция и особенности динамика 4ГД-28

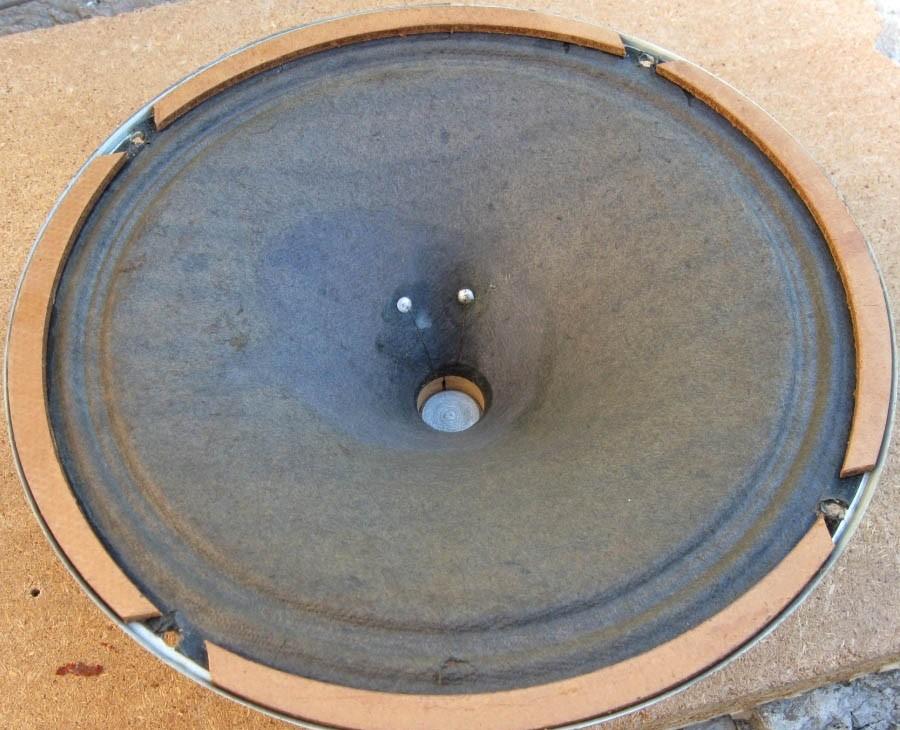

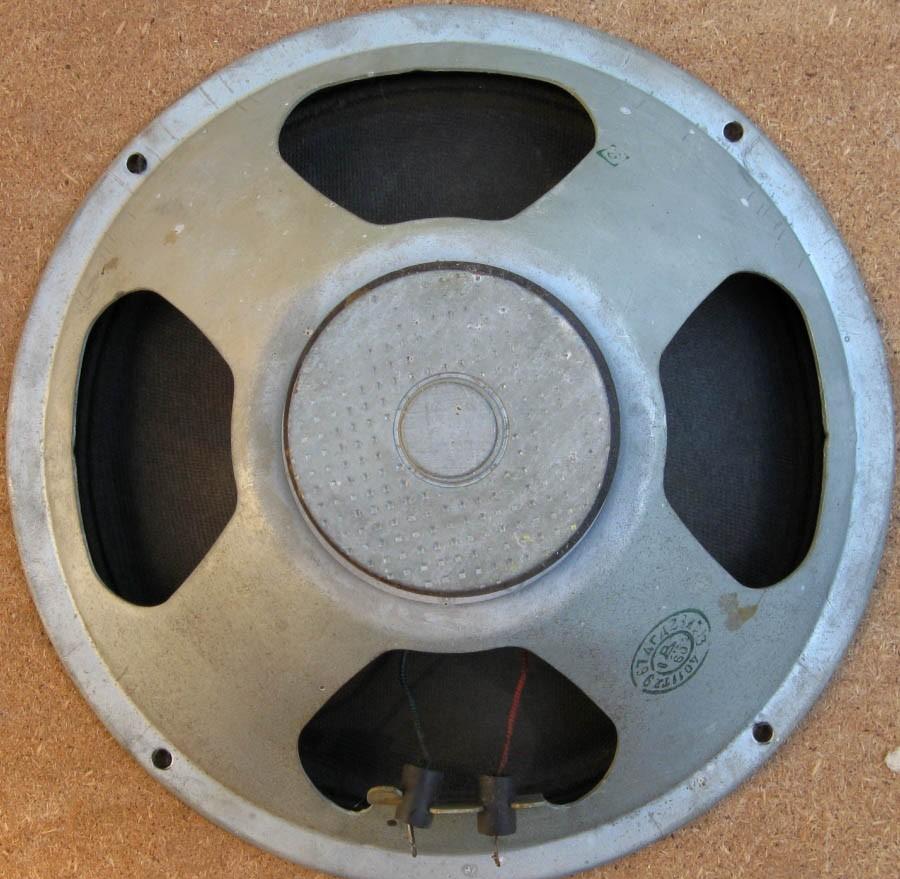

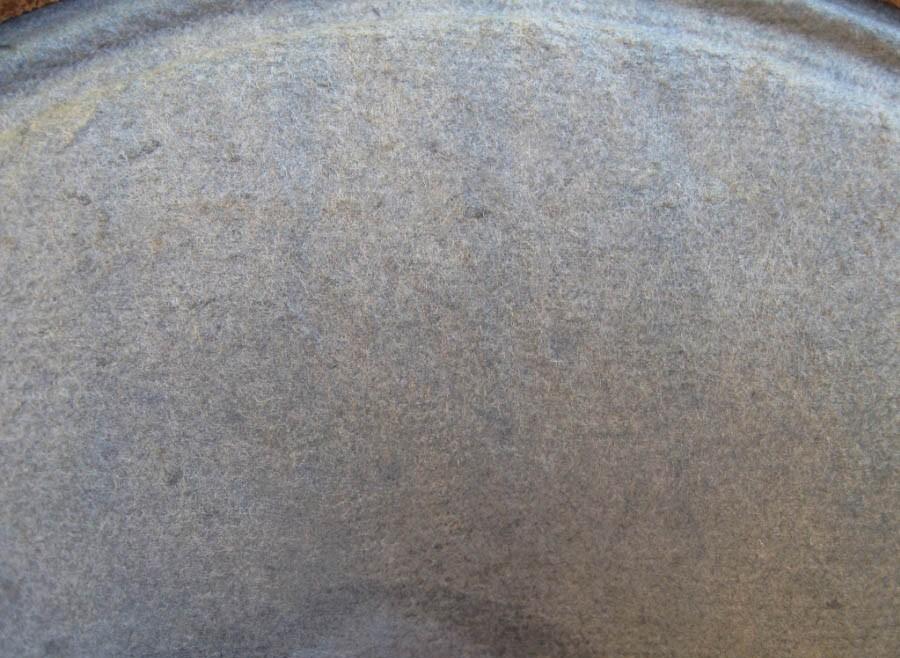

Головка громкоговорителя широкополосная, круглая, с неэкранированной магнитной системой. Диффузор с гофром изготовлены из бумажной массы, что придает звуку специфическую теплоту. Рама стальная толщиной 1 мм, выполнена методом штамповки. Центрирующая шайба тканевая. Пылезащитный колпачок отсутствует.

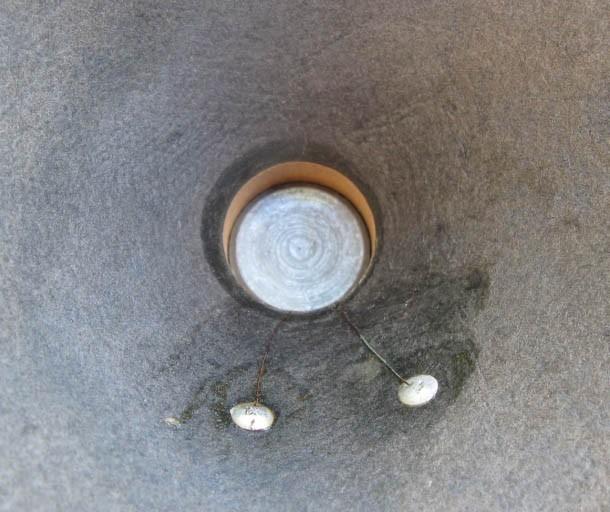

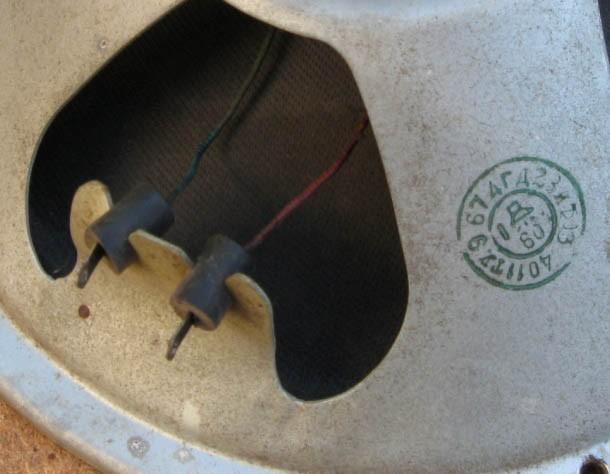

Подводящие провода (канатики) намотаны по внешней стороне жилы, без плетения и окрашены в разные цвета для удобства идентификации полярности. Звучание очень приятное, что выгодно отличает его от многих других широкополосников. Например, сравнивая его с динамиком 1ГД-36, можно отметить, что 4ГД-28 обладает более сбалансированным и детальным звуком.

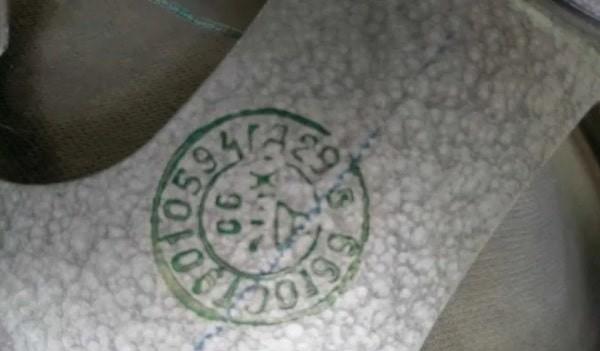

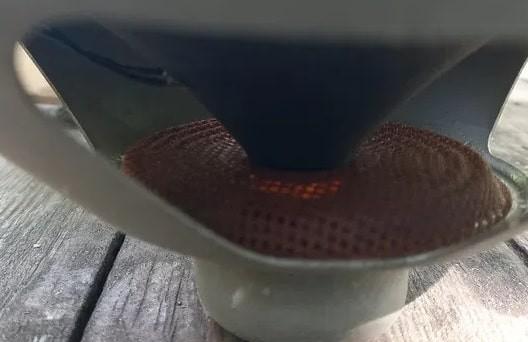

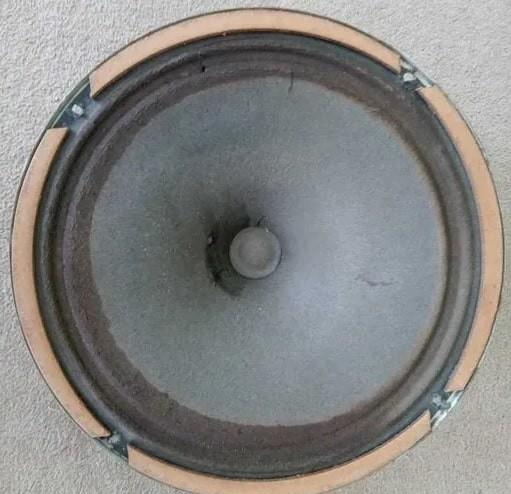

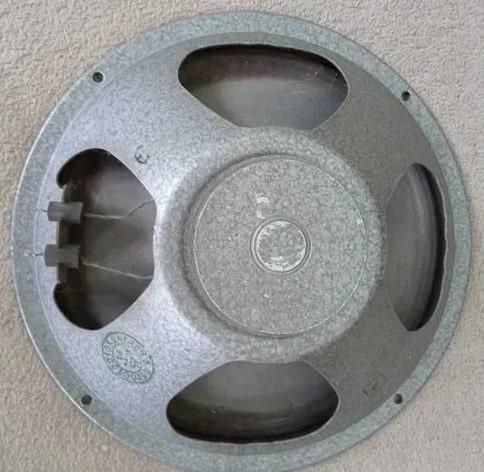

4ГД-28 тропической версии

Специальная тропическая модификация отличается усиленной защитой от влаги и коррозии. Рама окрашена молотковой краской, подвес пропитан специальными составами, а в конструкции предусмотрен вклеенный пылезащитный колпачок. Это решение позволяет использовать динамик в условиях повышенной влажности.

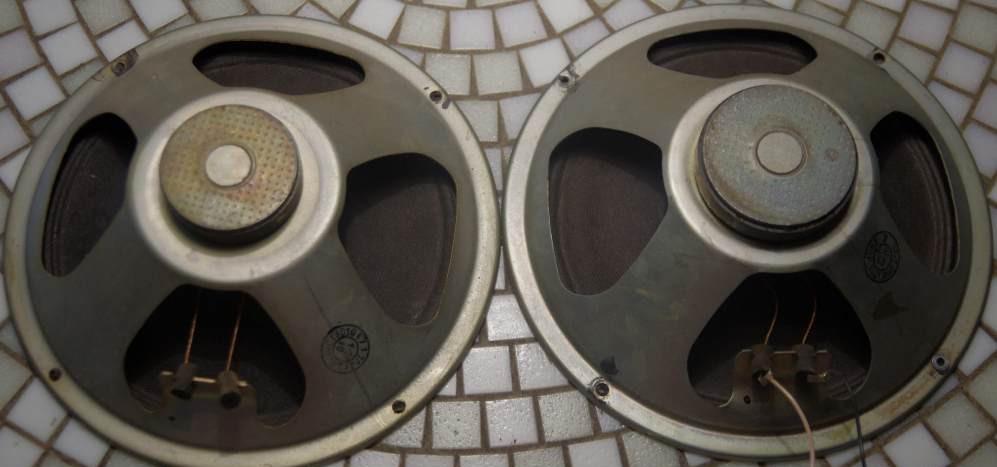

Варианты 4ГД-28 с разными магнитами

В процессе производства применялись различные магнитные материалы, что привело к появлению версий с разными типами магнитов. Это отражено в фотоотчете, где представлены образцы с различными магнитными системами.

Автор фото: LDS
