Акустический динамик 1ГД-19: технические характеристики и применение

Динамик 1ГД-19 — это советский громкоговоритель диаметром 180 мм (7 дюймов) с номинальной мощностью 10 Вт и сопротивлением 4 Ом. Обеспечивает сбалансированное звучание благодаря оптимизированной конструкции и надежным материалам. Этот широкополосный драйвер отлично подходит для создания качественной акустики своими руками. Если вас интересует более крупный аналог, рекомендуем ознакомиться с динамиком 1 ГД-18.

Основные технические параметры 1ГД-19

Ниже приведена таблица с основными параметрами динамика 1ГД-19, необходимыми для расчета акустического оформления:

Таблица характеристик 1 ГД-19

1ГД-19
Параметр Значение
Ход диффузора 4 мм
Размеры в дюймах 7 дюймов
Громкоговоритель Да
Применение Акустические системы, домашние кинотеатры
Диаметр динамика 180 мм
Вес 0,8 кг
Номинальная мощность 10 Вт
Сопротивление 4 Ом
Минимальная мощность От 0,5 Вт
Диаметр магнита 60 мм
Характер звучания Сбалансированный
Тип Советские динамики
Расшифровка модели 1 ГД-19: 1 - номер, ГД - громкоговоритель динамический
Полярность Чередующаяся

Детальные электрические и акустические характеристики

Для точного подбора усилителя и расчета АС важно учитывать следующие параметры:

  • Диапазон частот: 100 – 10000 Гц
  • Среднее стандартное звуковое давление: 0,2 Н/м2
  • Номинальная мощность: 1 ВА (в некоторых источниках указывается до 10 Вт)
  • Неравномерность АЧХ: 15 дБ
  • Полное электрическое сопротивление: 6,5 Ом (±15%)
    • 1 ГД-19
  • Частота механического резонанса: 100 Гц (±20 Гц) – 140 Гц
  • Индукция в зазоре: 7500 гс
  • Внешние размеры: 156х98х48 мм
  • Вес: 0,22 кг

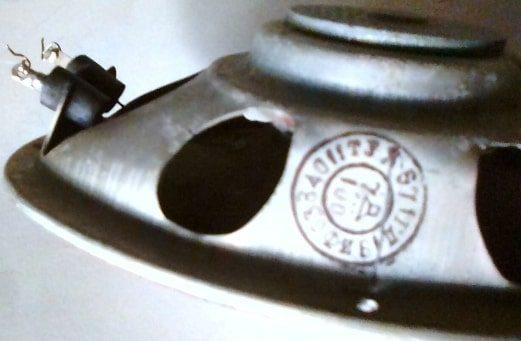

1ГД-19

Конструкция и материалы

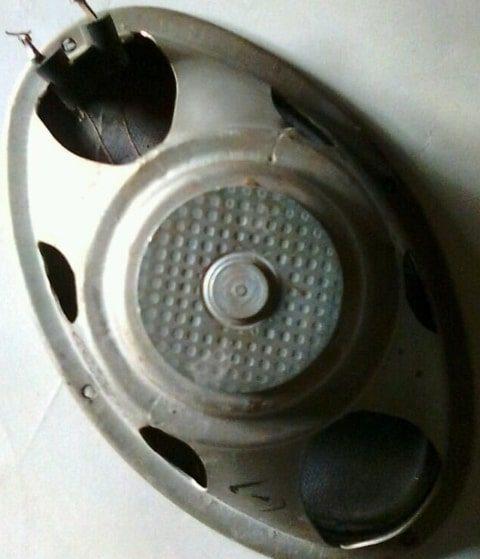

1ГД-19

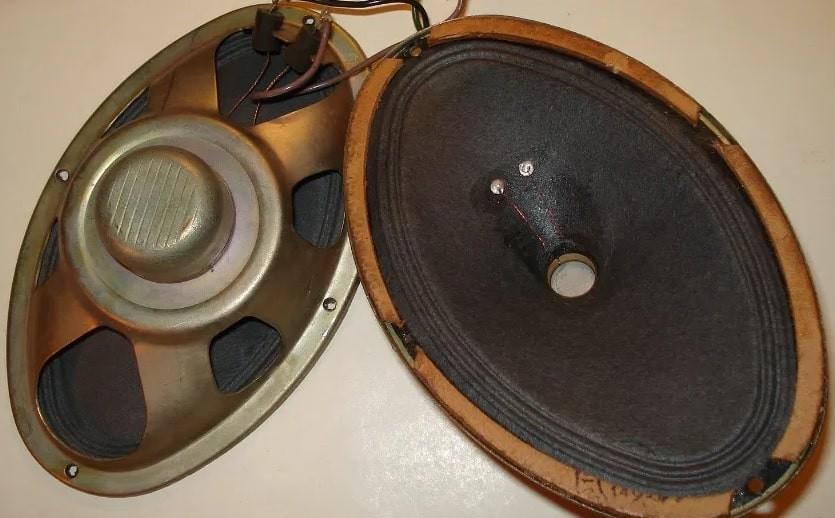

1ГД-19 представляет собой широкополосную овальную динамическую головку. Рама изготовлена из штампованной стали, что обеспечивает прочность и снижает паразитные резонансы. Диффузор и подвес выполнены из бумаги, что придает звучанию характерную "теплоту", любимую аудиофилами. Магнитная система выполнена на магните марки 2БА. Ширина воздушного зазора составляет 0,5 мм, а диаметр керна — 12 мм.

В качестве альтернативы можно рассмотреть динамик 10 ГД-17, который имеет схожие принципы построения, но отличается размерами.

Применение и аналоги

Модель 1ГД-19 универсальна и может применяться в различных акустических системах, включая компьютерные колонки, домашние кинотеатры и музыкальные центры. Он популярен среди энтузиастов, восстанавливающих старую аудиотехнику, благодаря надежности и доступности. Если вам нужен более компактный вариант, обратите внимание на динамик 1 ГД-36.
