Динамик 1 ГД-18: характеристики, размеры и особенности

Акустический динамик модели 1 ГД-18 — это одно из наиболее известных и надежных решений в области звукового оборудования советского периода. Динамик славился своей долговечностью и специфическим, «теплым» качеством звучания, что делало его востребованным для различных применений: от домашних аудиосистем до профессиональных звуковых аппаратов. Основное назначение динамика заключалось в улучшении качества воспроизведения звука в радиоприемниках, музыкальных центрах и других устройствах. Благодаря высокой чувствительности и точности передачи звука, он обеспечивал чистый и объемный звук. Если вы ищете аналог для реставрации старой техники, также стоит рассмотреть динамик 1 ГД-19, который имеет схожие параметры.

Расшифровка маркировки «1 ГД-18» помогает лучше понять конструктивные особенности. Первая цифра «1» указывает на тип акустического устройства (в данном случае — широкополосный громкоговоритель для открытых систем). Аббревиатура «ГД» расшифровывается как «громкоговоритель динамический», а цифра «18» обозначает диаметр диффузора в сантиметрах. Эта информация критически важна для тех, кто подбирает компоненты для конструирования или ремонта акустики.

Важной особенностью при монтаже является полярность подключения, которая играет ключевую роль в правильной фазировке звуковой системы. Понимание этого аспекта позволяет избежать фазовых искажений и получить наилучшее качество звучания. Модель 1 ГД-18 продолжает оставаться популярным выбором среди любителей ретро-аудио и ценителей качественного звука. Для сравнения, более мощный вариант можно найти в спецификации динамика 5 ГДШ-9-4.

Таблица технических характеристик 1 ГД-18

Технические характеристики 1ГД-18:

Эффективный рабочий диапазон частот: 100 – 10000 Гц (200 – 10000 Гц)

Неравномерность частотной характеристики: 15 дБ

Уровень характеристической чувствительности: 90 дБ

Номинальное электрическое сопротивление 6,5 Ом (±0,7 Ом)

Частота основного резонанса: 90 – 120 Гц

Габаритные размеры: 156х98х48 мм

Вес 0,2 кг

Описание конструкции 1ГД-18

Широкополосная овальная динамическая головка предназначалась для установки в открытые акустические системы настольных радиоприемников. Магнит керновый, литой, экранированный, изготовлен из сплава АНКО-4. Диаметр керна составляет 12 мм. Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,16 мм с общим числом витков – 60. Модель имеет полное электрическое сопротивление 4,5 Ом (номинальное 6,5 Ом).

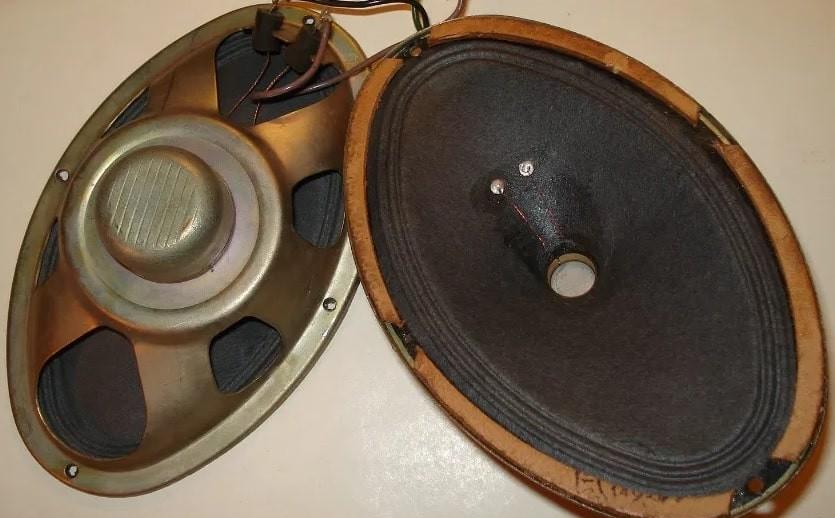

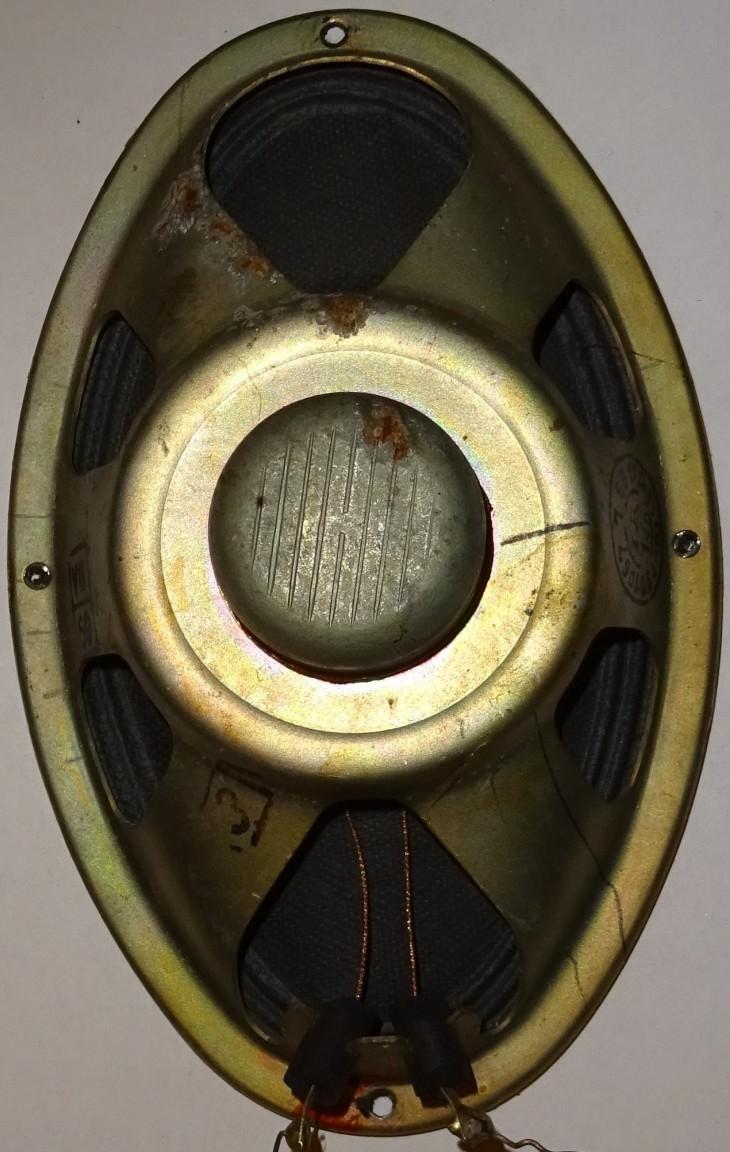

Фото прислал Алексей Климов. Описание из сайта: devicemusic.ucoz.ru. Для тех, кому требуется более компактное решение, стоит обратить внимание на динамик 2 ГДШ-16.
