Динамик RFT L 2901: характеристики, размеры и применение

Низкочастотный динамик RFT L 2901 — это классическая модель от восточногерманского производителя VEB Funkwerk, выпускавшаяся в 70-х годах. Данный динамик является базовым элементом в линейке низкочастотных излучателей RFT, предназначенным для использования в компактных акустических системах (АС). Он отличается надежностью и специфическим «теплым» звучанием, характерным для техники того времени. Для тех, кто занимается реставрацией старой техники или ищет замену вышедшему из строя излучателю, важно понимать его точные параметры и конструктивные особенности. Подробнее о других динамиках можно узнать на странице про RFT L 2322.

Технические параметры

Основные электрические и акустические характеристики динамика RFT L 2901, которые необходимо учитывать при проектировании или замене:

• Диапазон рабочих частот: 45 – 2200 Гц
• Чувствительность: 87 дБ

• Номинальная мощность: 15 ВА
• Сопротивление: 4 Ом
• Частота основного резонанса (Fs): 72 Гц

Данные параметры указывают на то, что динамик оптимизирован для воспроизведения низких частот в небольших объемах. Резонансная частота 72 Гц является довольно высокой для НЧ-динамика, что требует использования акустического оформления с достаточным объемом для корректной работы.

Конструкция и габариты

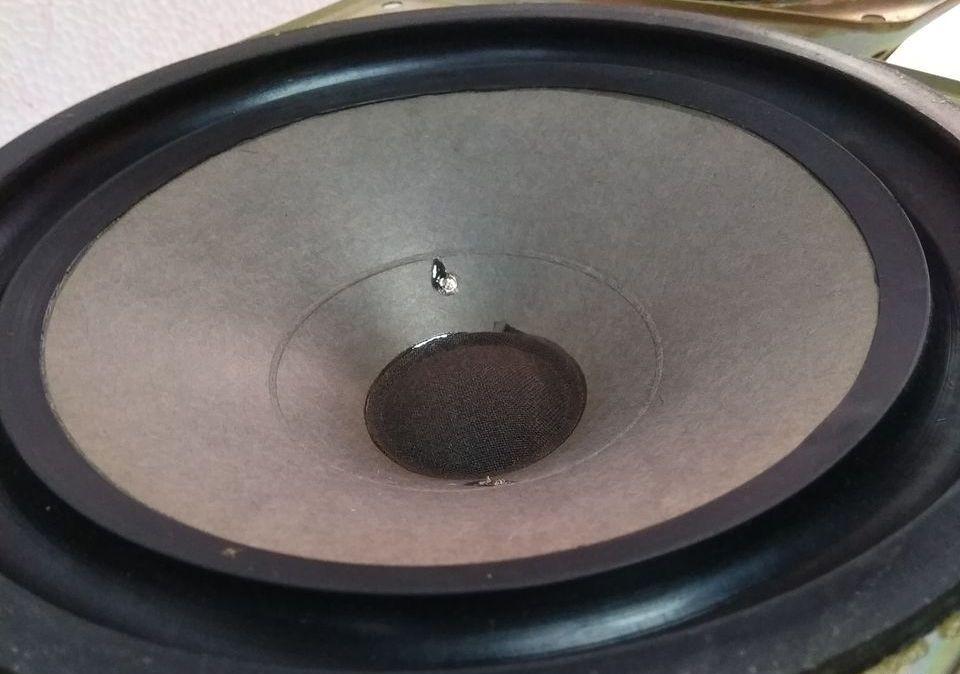

Динамик RFT L 2901 имеет классическую для своего времени конструкцию, сочетающую в себе металлические и бумажные компоненты:

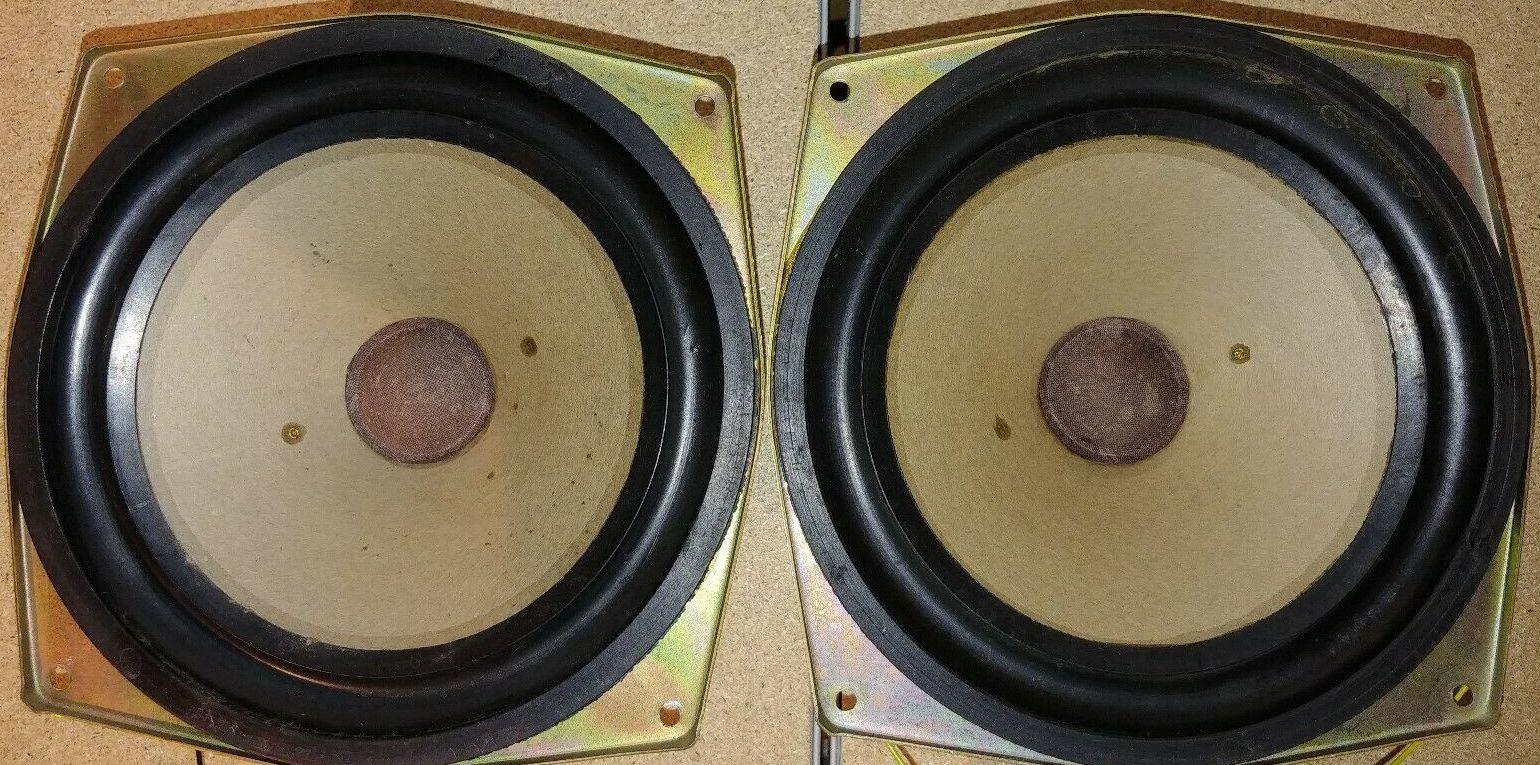

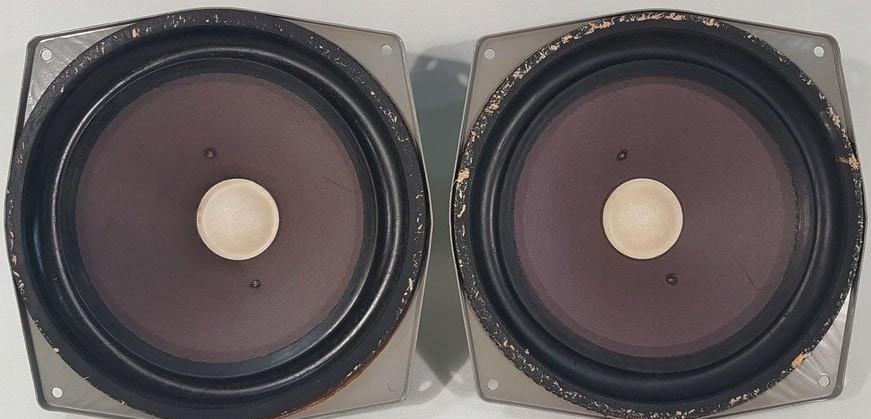

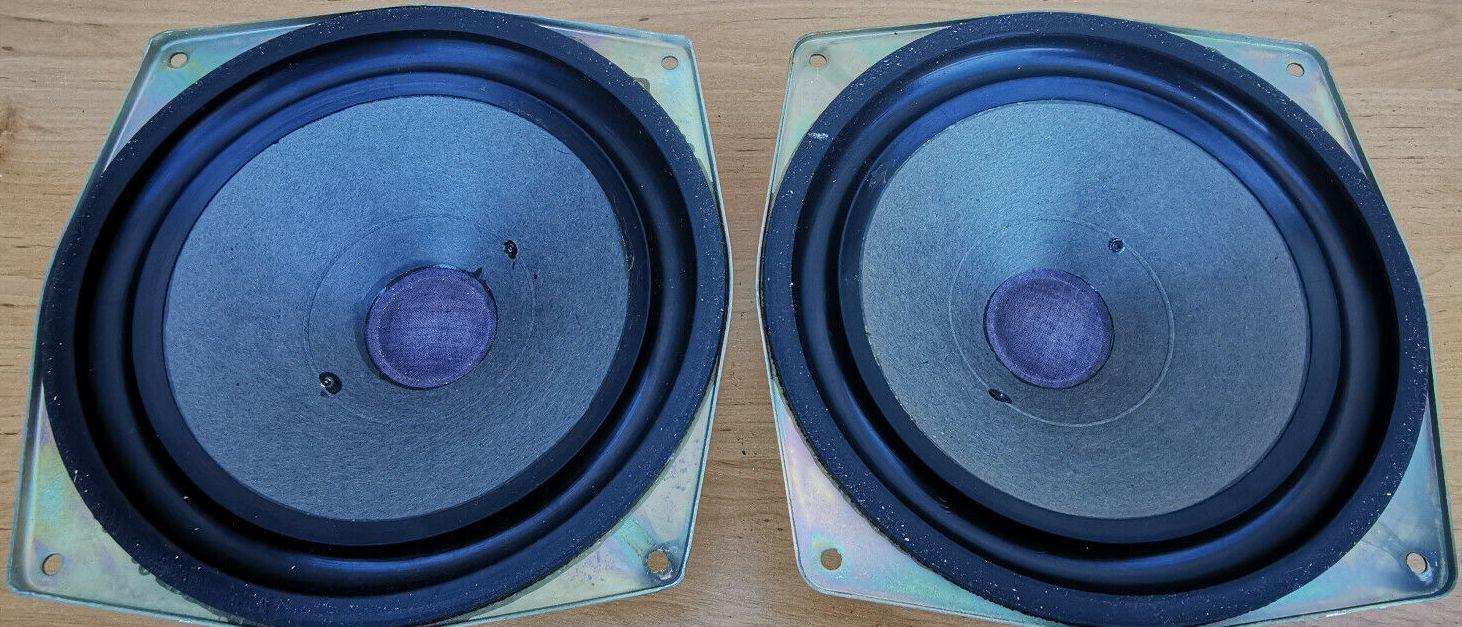

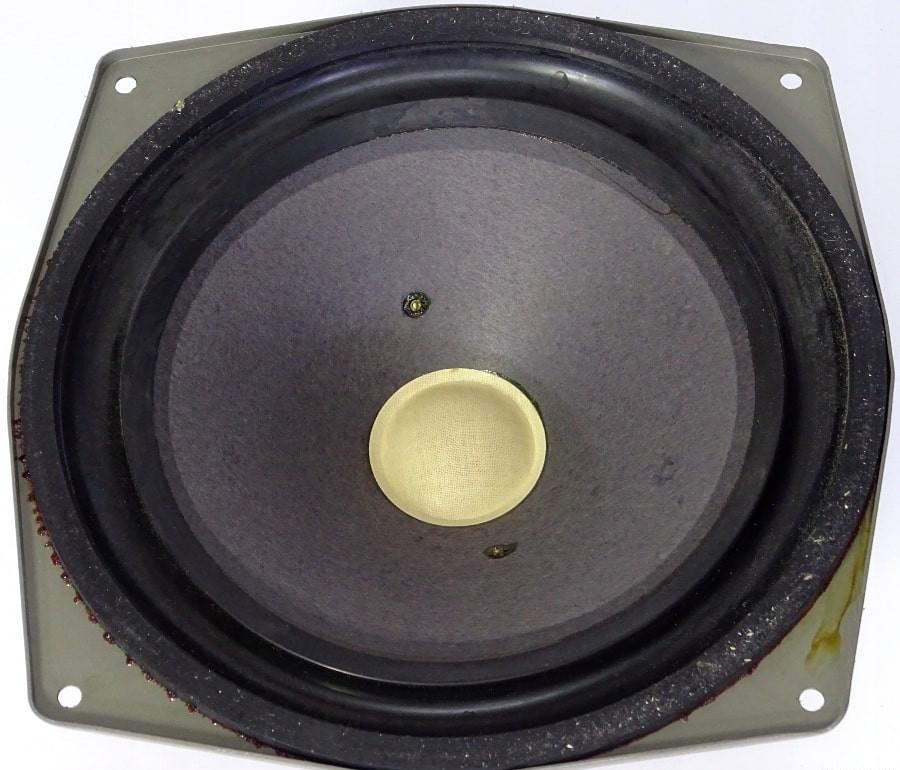

• Диффузор: конусный, изготовлен из бумаги.

• Подвес (гофр): резиновый, обеспечивающий долговечность и правильную работу на низких частотах.
• Пылезащитный колпачок: тканевый, с пропиткой.

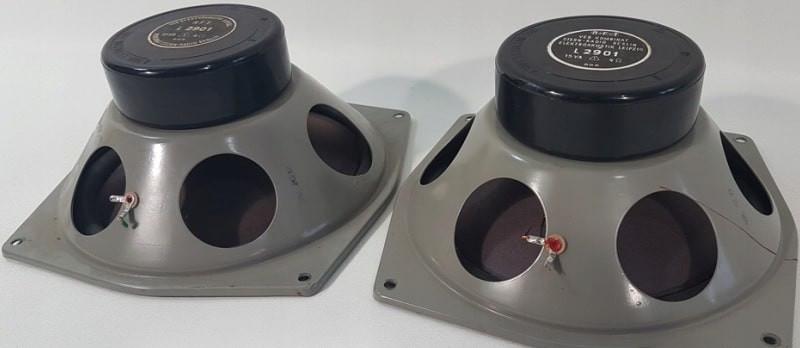

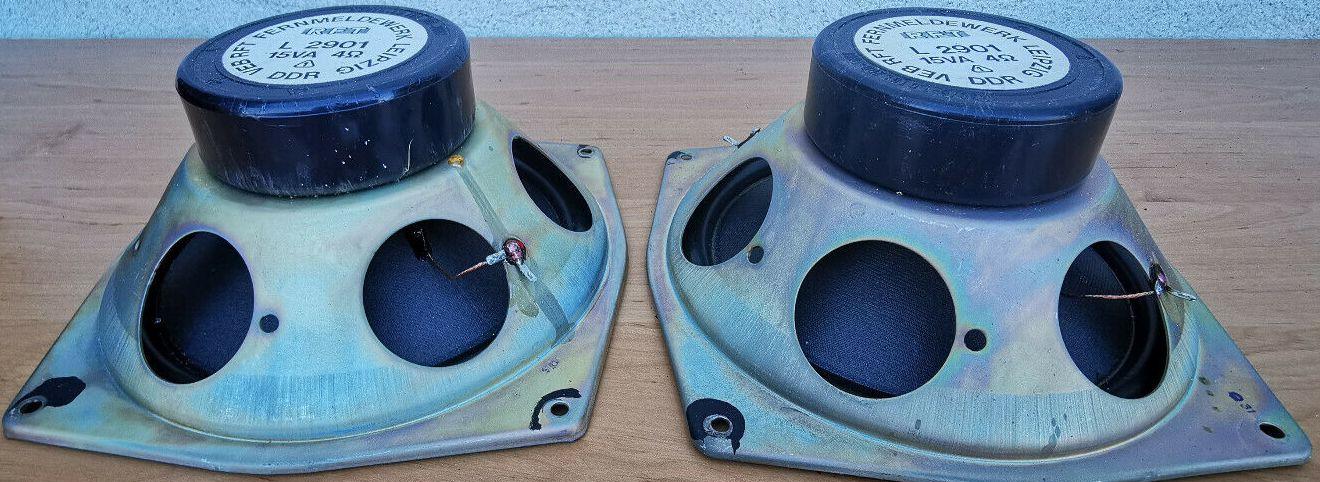

• Рама: стальная, изготовлена методом штамповки.

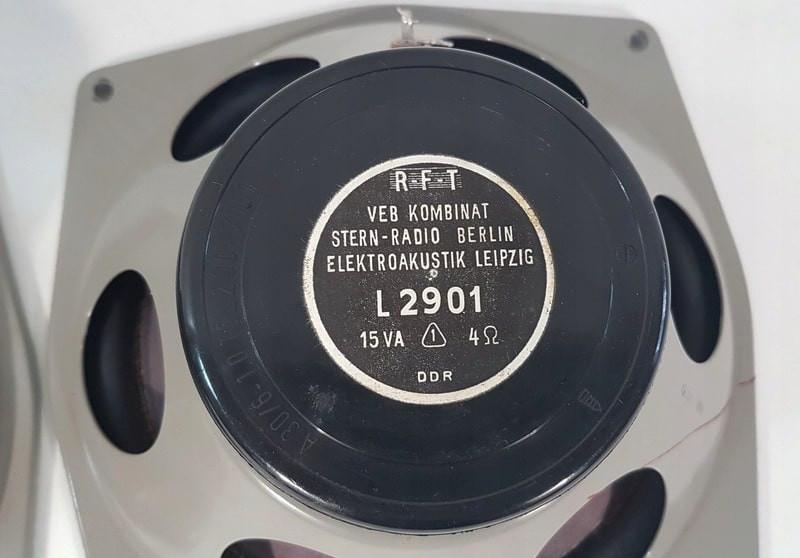

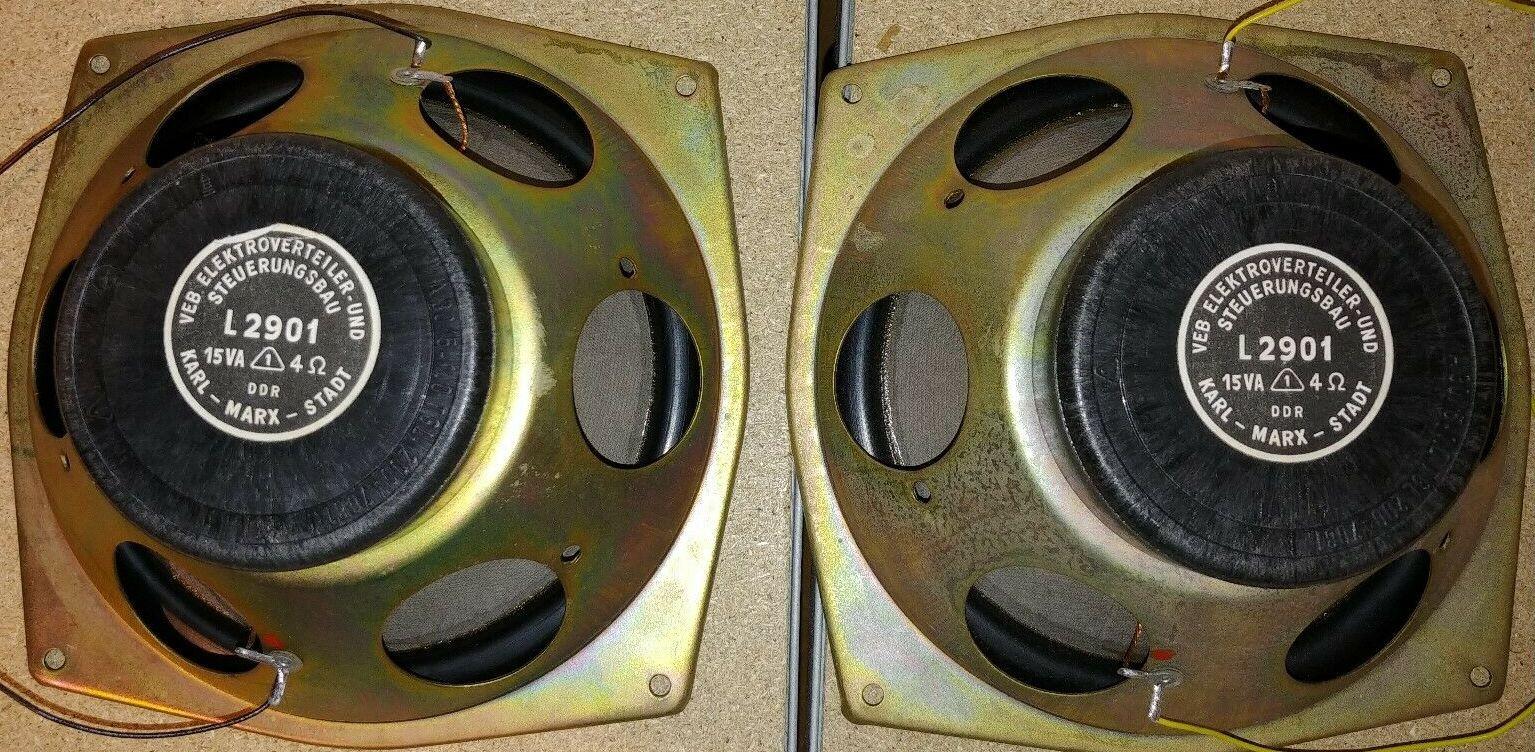

• Магнитная система: кольцевой ферритовый магнит, обернутый в пластмассовую пленку для защиты от внешних воздействий.

Габаритные размеры:

• Внешние размеры корпуса: 200 х 200 х 95 мм
• Расстояние между внешними углами (крепление): 226 мм

• Диаметмтр по внешнему краю подвеса: 186 мм
• Вес: 1,37 кг

Применение и акустическое оформление

Динамик RFT L 2901 позиционировался как младшая модель в серии, уступая по мощности и габаритам старшим собратьям и . Он предназначался для установки в компактные малогабаритные акустические системы. Оптимальным акустическим оформлением для данного динамика является закрытый ящик объемом около 20 литров. Это позволяет сбалансировать частотную характеристику и избежать излишней резонансности на низких частотах.

При замене динамика на современный аналог следует учитывать разницу в параметрах Qts и Vas, чтобы сохранить звучание, близкое к оригиналу. Для понимания принципов подбора акустики полезно ознакомиться с материалами про Technics SB-M1 (S) Monitor-1.

Аналоги и замена

При необходимости замены динамика RFT L 2901 можно рассмотреть современные аналоги, обладающие схожими параметрами (Fs около 70-80 Гц, мощность 10-20 Вт, сопротивление 4 Ом). Однако стоит помнить, что оригинальные динамики RFT часто обладают более качественными материалами (например, бумажные диффузоры с правильной пропиткой), что влияет на тембр звука. Если вы ищете замену для других компонентов акустики, например, для сабвуферных систем, может быть полезен обзор GRUNDIG Box 1000.
