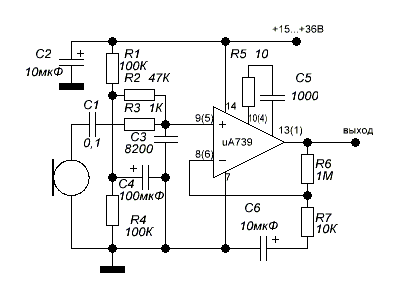

В предварительном усилителе для динамического микрофона используется двухканальный операционный усилитель uA739. Оба канала предварительного усилителя одинаковые, поэтому на схеме показан только один. На неинвертирующий вход ОУ подано 50 % напряжение питания, которое задается резисторами R1 и R4 (делитель напряжения), при этом это напряжение используется одновременно двумя каналами усилителя. Цепь R3C3 является ВЧ фильтром для сигнала поступающего от микрофона. Коэффициент усиления (около 100) задается при помощи элементов R7C6. Неравномерность АЧХ усилителя в диапазоне частот от 20 до 20000 Гц не более 3 дБ.
