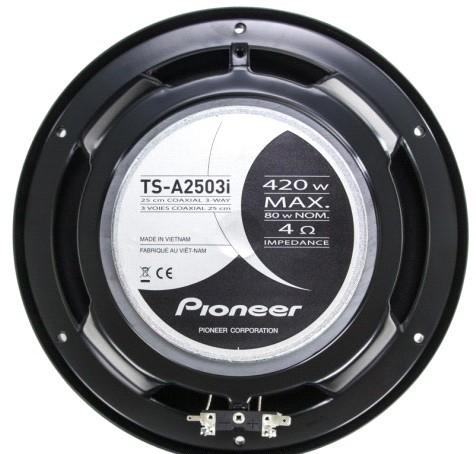

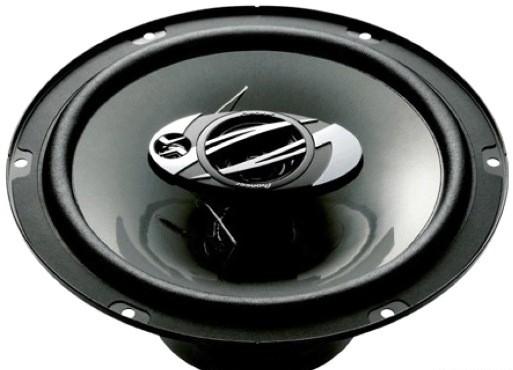

Pioneer TS-A2503I – ремонт

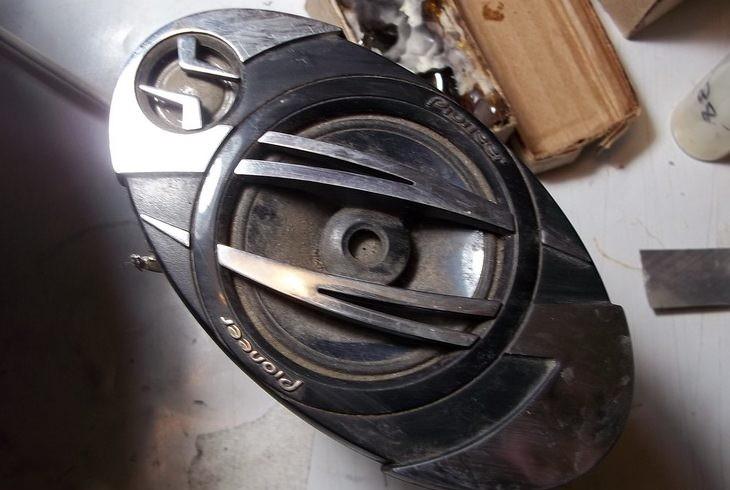

Профессиональный ремонт автомобильных коаксиальных динамиков Pioneer TS-A2503I — это комплексная работа по восстановлению акустических характеристик. В данном случае на станцию были доставлены колонки, у которых критически деградировали подвижные системы. Для сравнения, более сложные задачи мы решаем, например, создавая акустическую систему «Реактивный поток» на базе Pioneer TS-G1331i, где требуется ювелирная настройка фазоинвертора. Однако в случае с TS-A2503I задача заключалась в экстренной реставрации.

Диагностика неисправностей:

• Подвес: полностью высох, утратил эластичность, деформировался, превратившись в хрупкую массу.
• Звуковая катушка: повело из-за перегрева, изоляция протерлась до медных витков.

• Магнитная система: зазор забит магнитной пылью и грязью, магнит имел трещину.
• Диффузор: один из динамиков имел сквозное пробитие.

• ВЧ-звено: катушки сгорели или имеют обрыв цепи.

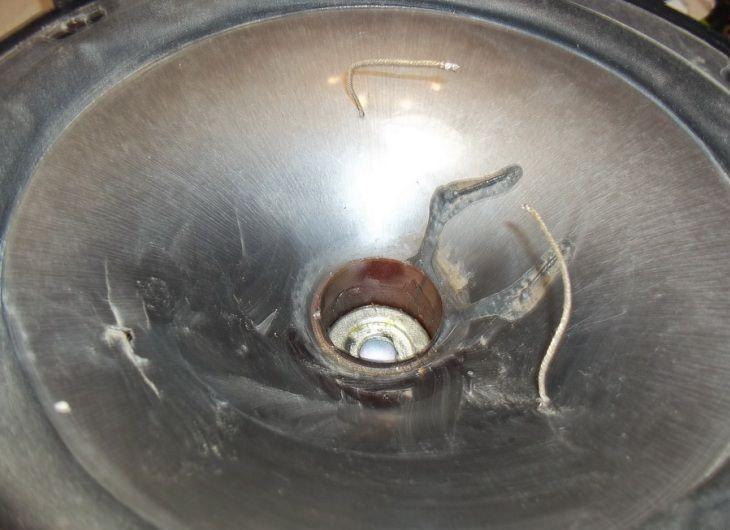

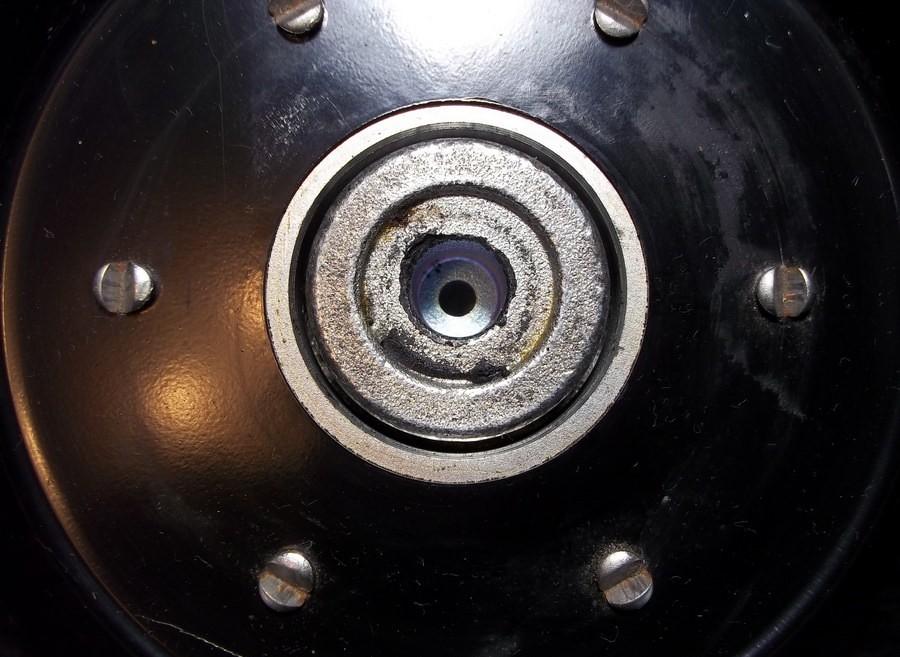

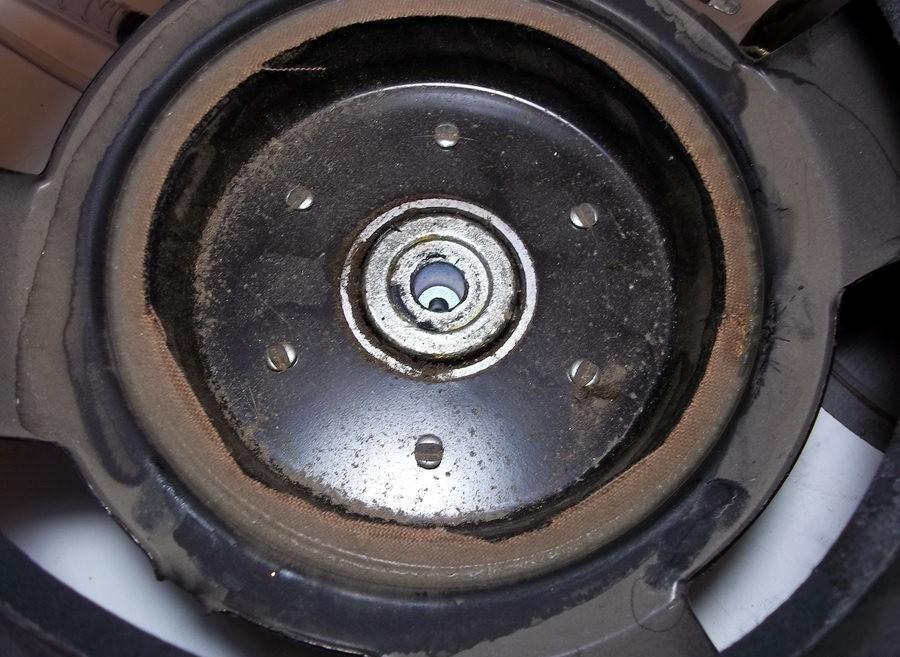

Зазор магнитной системы (МС) был критически загрязнен. В попытке устранить шорканье и заедание, предыдущий владелец допустил грубую ошибку, заливая в щель солидол. Это привело к еще большему загрязнению и необходимости сложной очистки.

Разумеется, это нисколечко не помогло, а лишь усложнило процесс восстановления.

ВЧ-звено: высокочастотные динамики имели критические повреждения. Катушки были либо оборваны, либо замкнуты, сопротивление не прозванивалось. Подобные проблемы с ВЧ-звеньями часто встречаются и при реставрации классических динамиков JBL 2405, где требуется аналогичная точность при работе с легкими подвижными системами.

Этапы ремонта низкочастотного динамика:

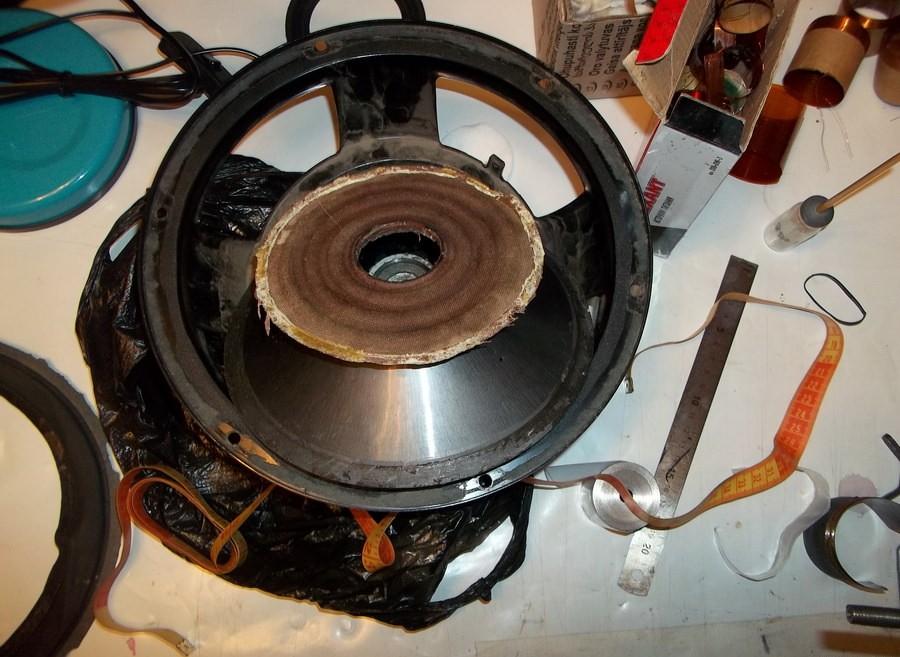

После диагностики было принято решение о полной замене компонентов. Катушка одного из динамиков была протерта до основания, поэтому она была аккуратно заломана и извлечена из конуса. Второй диффузор, имевший механические повреждения, также был заменен.

Очистка магнитной системы:

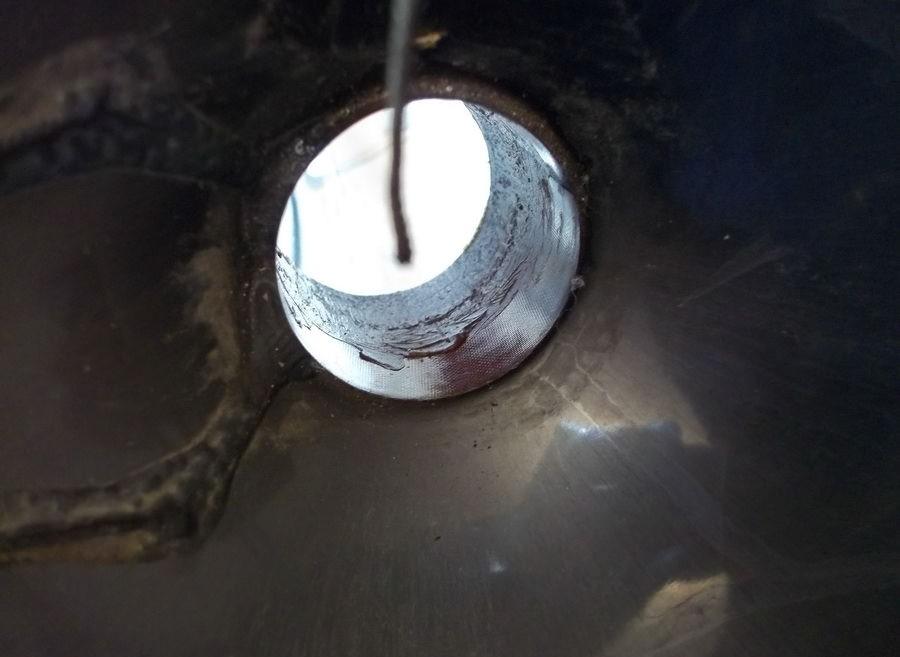

Зазор был тщательно очищен от магнитной пыли и остатков солидола по собственной запатентованной технологии промывки, что позволило восстановить подвижность голосовой катушки без замены магнита.

Изготовление новой катушки:

1. Измерение параметров старой катушки для подбора аналога.

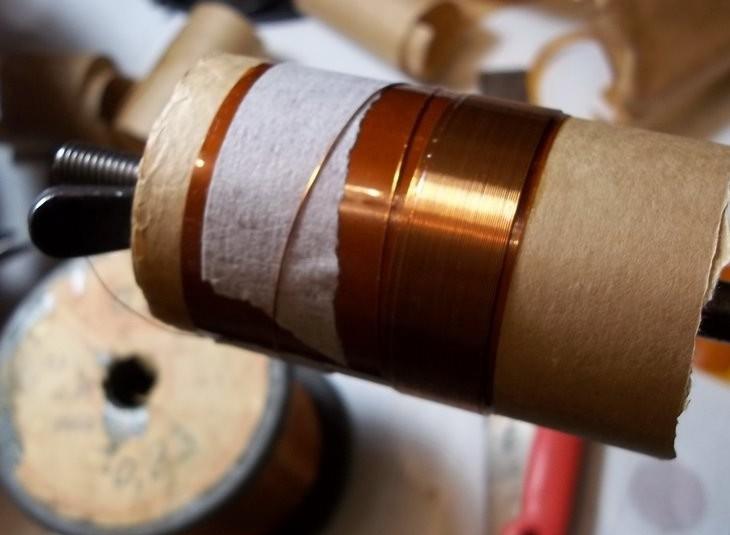

2. Изготовление оправки из полоски каптона. Необходимый диаметр подгонялся 1-2 слоями бумаги, подложенной под каптон.
3. Обезжиривание полиамидной ленты ацетоном и грунтовка.
4. Намотка проводом ПЭТВ-2.
5. Фиксация витков клеем БФ-2 с последующей двухчасовой полимеризацией в термостате. Оправка оставалась внутри для сохранения геометрии до полного остывания.

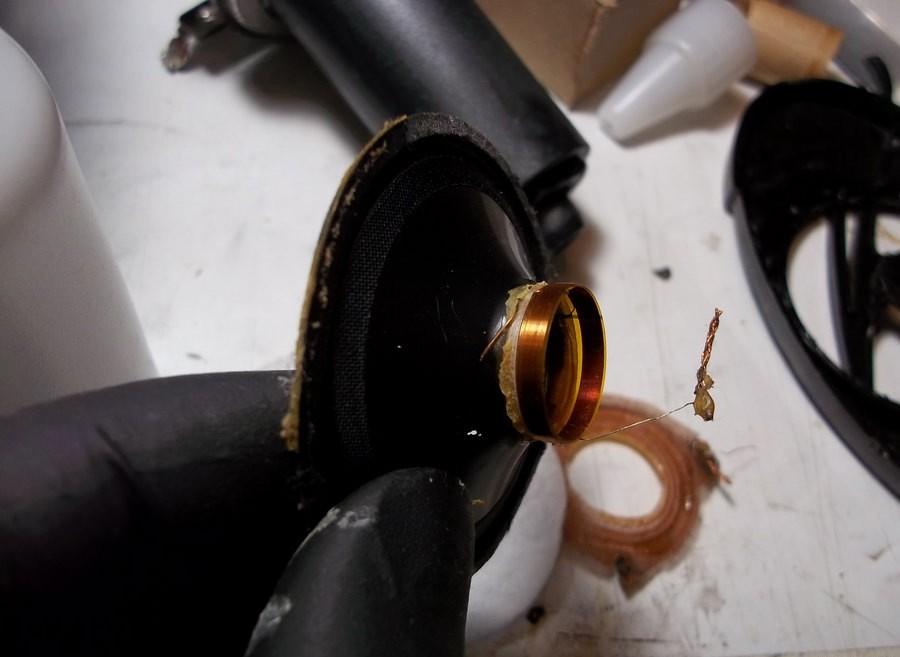

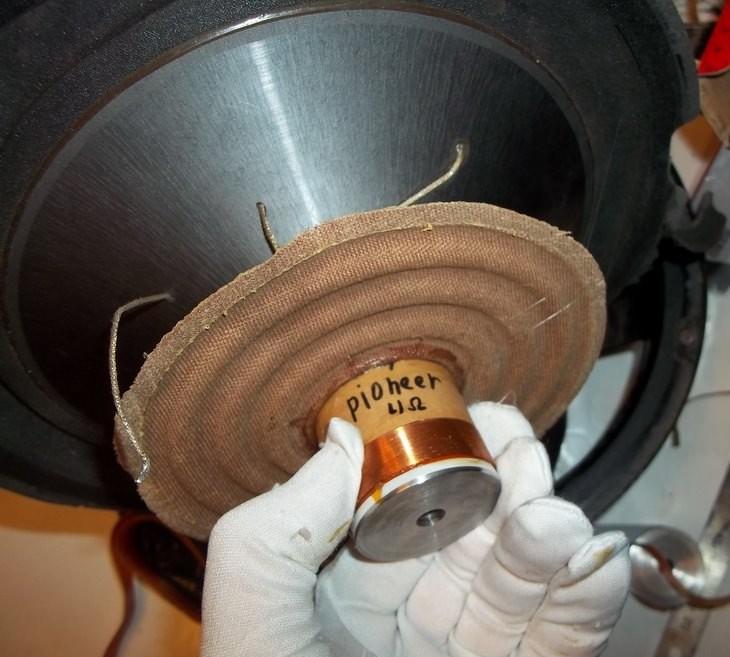

Затем был снят слой заводской эпоксидной смолы в вершине конуса, стараясь не повредить диффузор. Новая катушка, смазанная клеем БФ-19, была туго вставлена в вершину конуса.

Усики катушки были залужены, припаяны к выводам ШЗГ (шлейфа звуковой катушки) и залиты клеем для фиксации. После этого проведена сборка и точная центровка подвижной системы.

Ремонт ВЧ-звена:

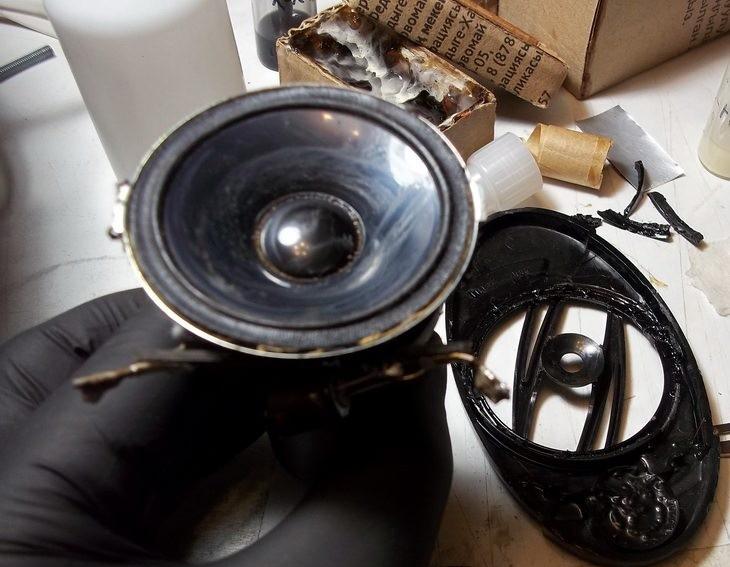

Пока НЧ-динамик подсыхал, была проведена ревизия ВЧ-звенья. Для извлечения динамика из пластиковой накладки без повреждения клея использовался ацетон и горячий нож, так как прогрев мог деформировать пластик.

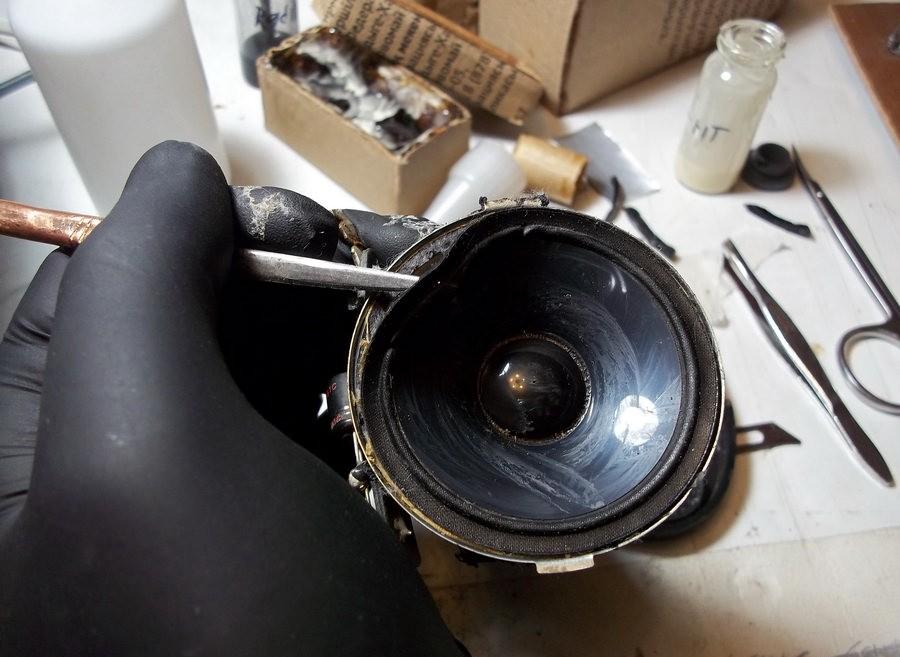

Кромка подвеса была поддета лезвием, под нее залит ацетон для размягчения клея. Диффузор и шайба были аккуратно отделены.

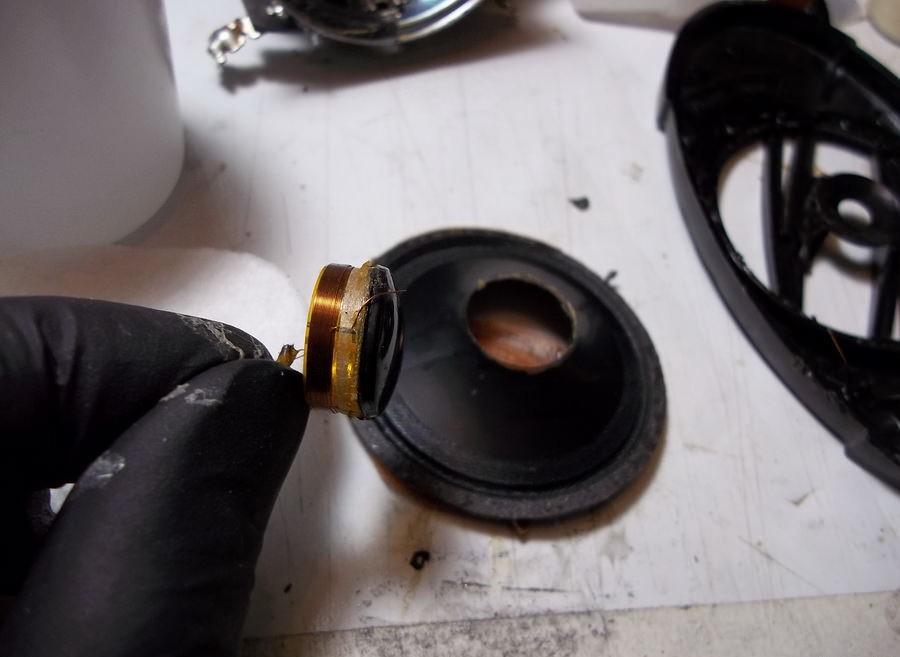

При осмотре подвижки выяснилось, что одна катушка сгорела в уголь, вторая имела обрыв. Обе катушки пошли под перемотку. Диффузор и пыльник были лавсановыми, что позволило безопасно использовать ацетон для промывки швов.

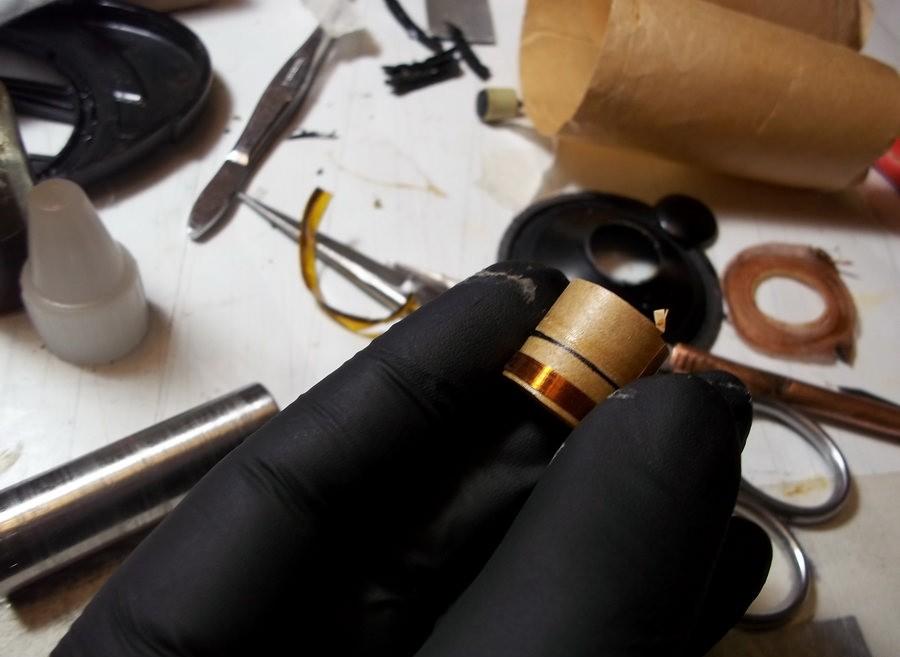

Катушка была подклеена к пыльнику. После аккуратного отклеивания и промывки колпачка ацетоном, было принято решение изготовить новую катушку на бумажном каркасе для улучшения звучания. В герметичном корпусе воздействие влаги на бумагу не критично.

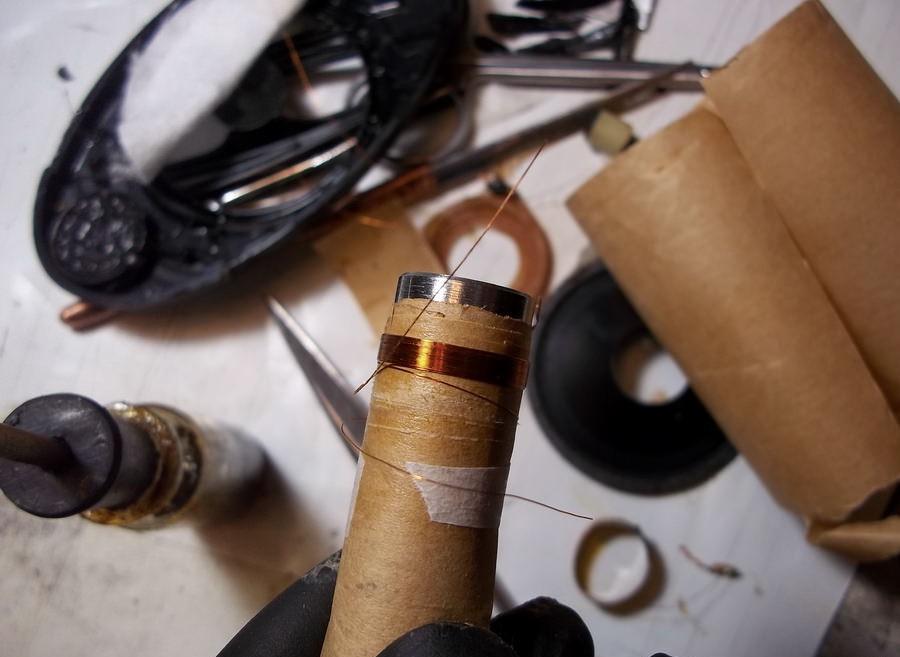

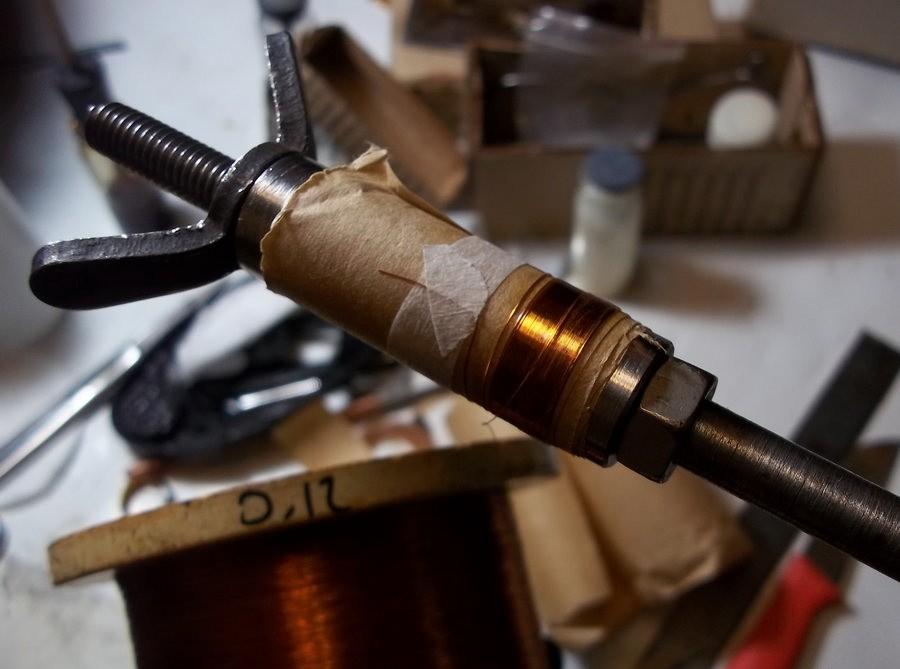

Для намотки использован провод ПЭТВ 0,12. Витки фиксировались клеем БФ-2 с обязательным прогревом в течение получаса.

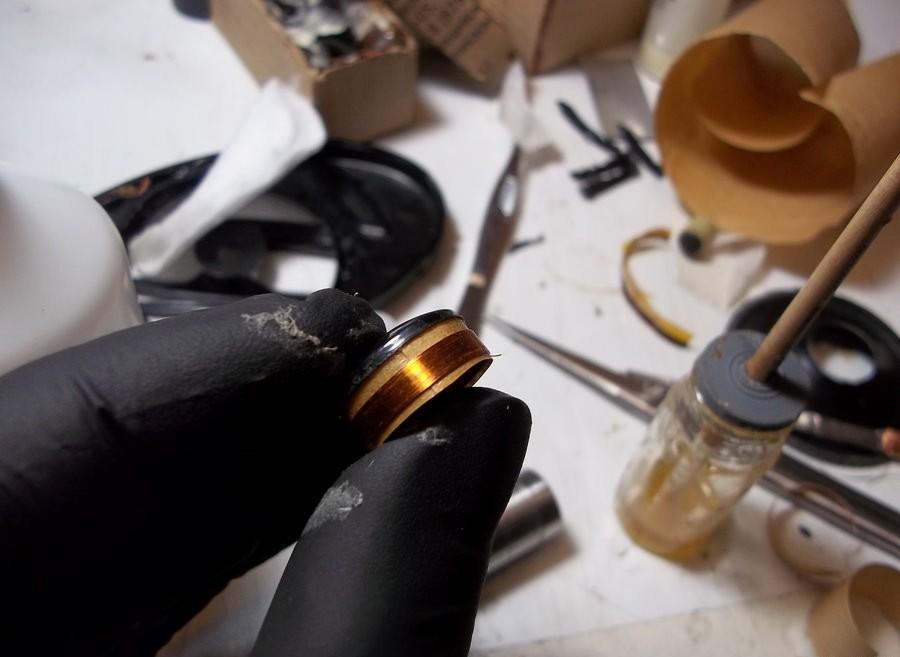

Готовая катушка была подровнена, обрезана и подклеена к колпачку.

Подвижка была собрана, склеена, высушена и установлена на место с точной центровкой.

При монтаже ВЧ-звена на стойке, торец стойки был смазан клеем, а сама стойка привинчена к керну шурупом. Перед этим звено было протерто для удаления магнитной пыли, чтобы исключить ее попадание в зазор ШП.

На этом ремонт был окончен. Динамики возвращены владельцу в полностью рабочем состоянии. Для поддержания акустической системы в порядке, рекомендуем также следить за состоянием усилителей, например, усилителя мощности «Оплеуха Микрухам» Mark II, так как качественная передача сигнала не менее важна, чем исправность динамиков.
