Динамик JBL 136H: характеристики, размеры и аналоги

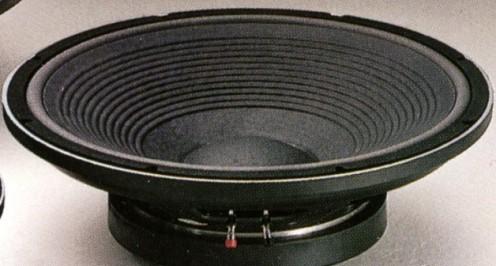

Динамик JBL 136H представляет собой легендарный низкочастотный громкоговоритель, созданный для обеспечения эталонного качества звучания. Он широко применяется в профессиональных и домашних аудиосистемах благодаря выдающимся техническим характеристикам и высокой надежности. Диффузор динамика выполнен из прочных материалов, что гарантирует долговечность и стабильность работы даже при высоких нагрузках. JBL 136H характеризуется высокой мощностью и точностью воспроизведения низких частот, обеспечивая чистый и насыщенный бас, необходимый для качественного воспроизведения музыки и звуковых эффектов. Для сравнения, более современная модель Динамик JBL 136A сохраняет схожую философию звучания, но с улучшенными материалами.

Особенностью данной модели является большой ход диффузора, позволяющий точно воспроизводить глубокие низкие частоты. Размеры динамика (12 дюймов) позволяют легко интегрировать его в различные акустические системы — от домашних сабвуферов до профессиональных сценических мониторов. Благодаря надежности и качеству изготовления, JBL 136H обеспечит долгую и стабильную работу в самых разнообразных условиях, конкурируя по своим параметрам с моделями, такими как Динамик JBL 2226H.

Применение динамика JBL 136H

Низкочастотный динамик JBL 136H универсален в использовании. Он эффективно работает в различных акустических оформлениях, таких как закрытые ящики (AC) и фазоинверторы. В закрытых ящиках он обеспечивает точное и контролируемое воспроизведение низкочастотного диапазона с быстрой атакой. В фазоинверторах динамик более эффективно расширяет нижнюю границу диапазона, увеличивая общий объем и глубину баса. Благодаря своим характеристикам, JBL 136H находит применение не только в домашнем кинотеатре, но и в профессиональных студиях звукозаписи, а также на концертных сценах.

Аналоги и замена JBL 136H

При поиске замены или аналогов динамика JBL 136H стоит обратить внимание на модели со схожими размерами и параметрами. Среди прямых конкурентов выделяется динамик JBL 2214H, который имеет схожие габариты, но может отличаться акустическим оформлением. Также можно рассмотреть решения от других ведущих производителей, такие как Celestion FTR12-3070F и Peavey Black Widow. Эти модели предлагают аналогичный 12-дюймовый формат и высокую мощность, что делает их отличными кандидатами для реконструкции акустических систем. Для понимания эволюции линейки полезно изучить Динамик JBL 610H. Разборку, чтобы понять принципы построения драйверов JBL.

Конструкция и материалы

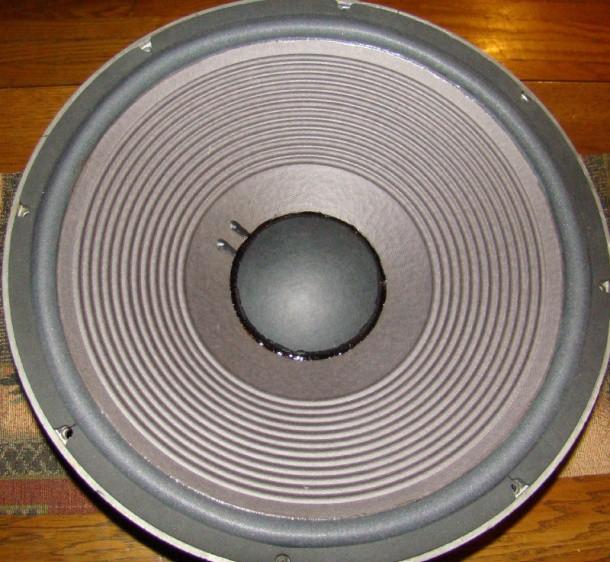

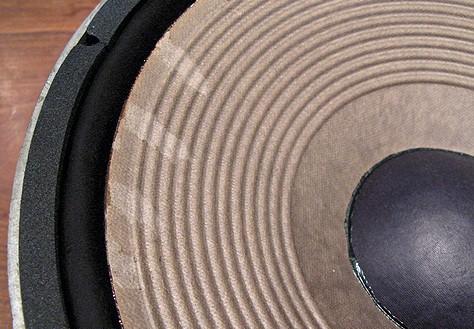

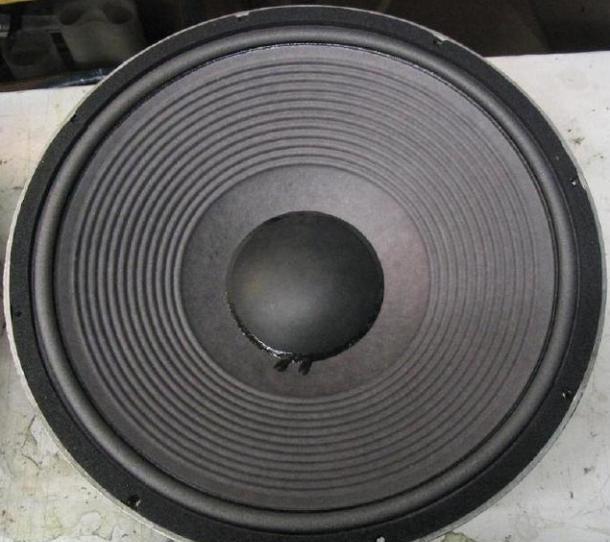

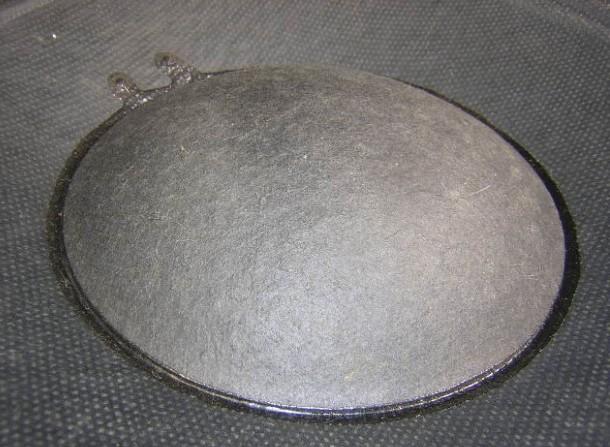

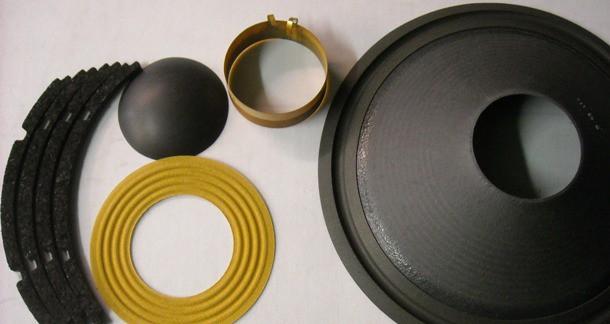

Звуковая катушка динамика имеет диаметр 102 мм и намотана медным проводом, что обеспечивает высокую токопроводимость и устойчивость к нагреву. Магнитная система использует мощный ферритовый магнит с магнитным потоком 12000 gauss. Диффузор с колпачком выполнен из бумаги, что придает звучанию естественность и «музыкальность», а подвес из пены гарантирует правильный ход. Центрирующая шайба изготовлена из ткани, а рама динамика — из алюминия, что снижает массу подвижной системы и повышает динамику отклика.

Технические параметры и размеры

Номинальный диаметр: 380 мм (15”)

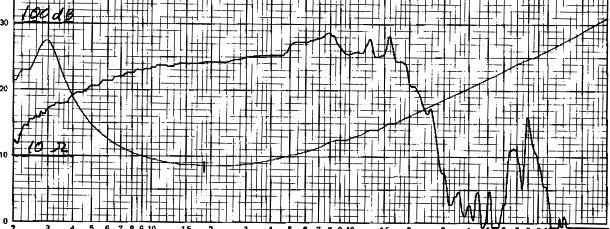

Диапазон воспроизводимых частот: 25 – 2000 Гц

Чувствительность: 93 дБ/Вт/м

Чувствительность: 80 дБ/Вт/4,6 м

Программная мощность: 100 Вт

Номинальное значение импеданса: 8 Ом

Минимальное значение импеданса: 7,3 Ом (200 Гц)

Сопротивление по постоянному току: 6,3 Ом

Рекомендуемый используемый объем: 113 – 225 л

Магнитный поток: 12000 gauss

Глубина громкоговорителя: 142 мм

Полная добротность: 0,19

Механическая добротность: 5,88

Электрическая добротность: 0,19

Частота основного резонанса: 16 Гц

Площадь диффузора: 0,089 м²

Индуктивность: 1,34 мГн

Масса подвижной системы: 0,146 кг

Электромеханическая связь (Bl): 22,3 N/A

Звуковое давление: 94 дБ/Вт/м

Вес: 11,7 кг

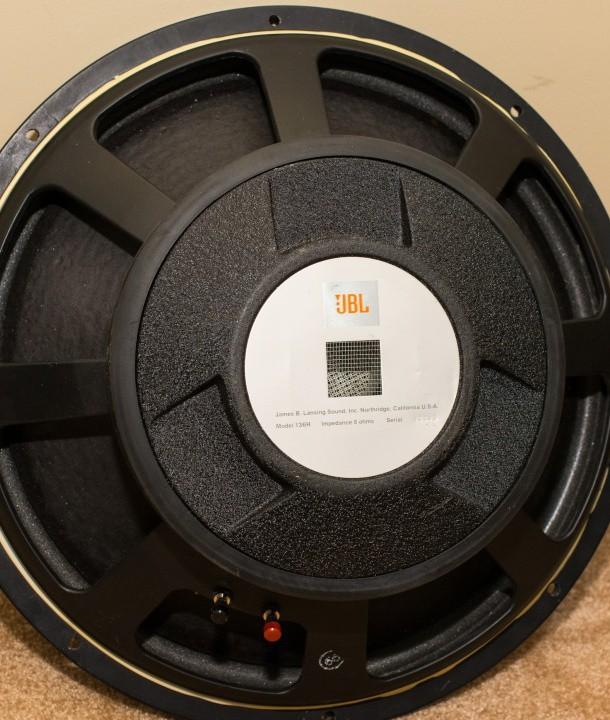

Звуковая катушка имеет диаметр 102 мм. Намотана медным проводом. Магнит – ферритовый. Диффузор с колпачком выполнены из бумаги, подвес – пена. Центрирующая шайба из ткани. Рама динамика – аллюминий.
