Высокочастотный динамик JBL 077: характеристики и применение
Высокочастотный динамик JBL 077 — это легендарный кольцевой излучатель, разработанный инженерами компании для воспроизведения звука в верхнем диапазоне частот. Благодаря уникальной конструкции и высокой чувствительности, этот драйвер обеспечивает кристально чистое и детализированное звучание. JBL 077 широко применяется как в профессиональных студийных мониторах, так и в высококлассной домашней Hi-Fi акустике, где требуется точная передача деталей и широкая дисперсия звука.

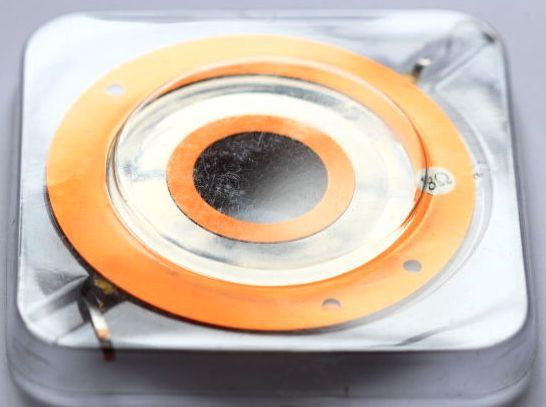

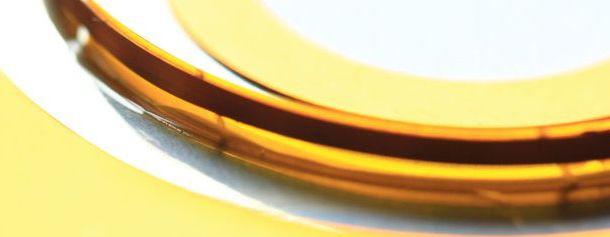

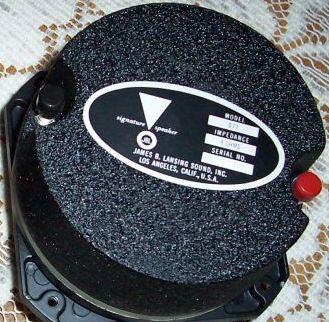

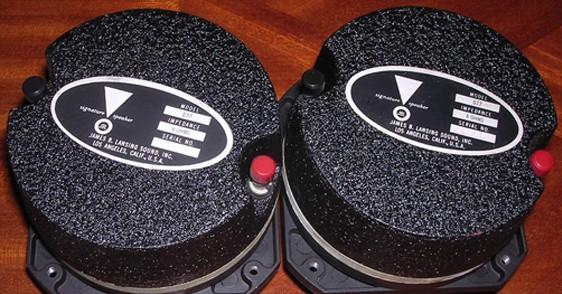

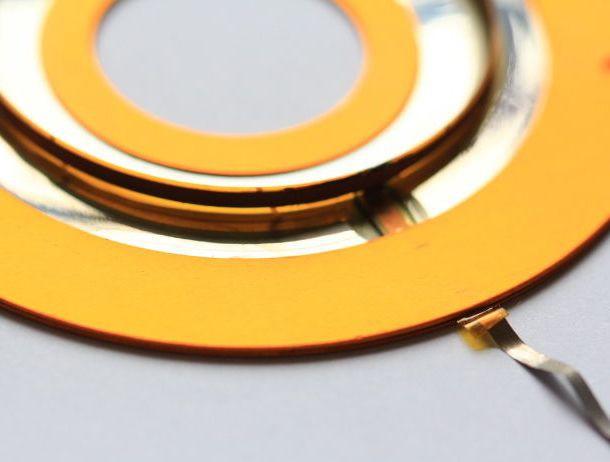

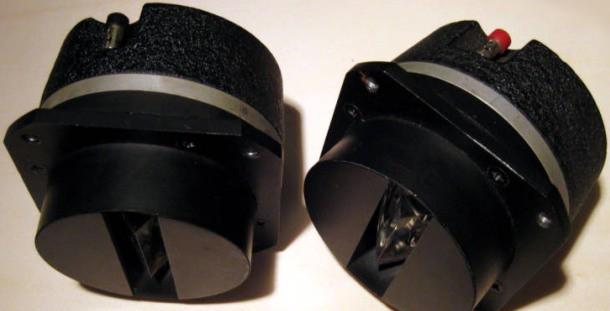

Особое внимание стоит уделить магнитной системе динамика: мощный магнит из сплава альнико (Alnico) весом 1,5 кг обеспечивает высокую динамику и быструю реакцию на звуковые сигналы. ВЧ динамик модели 077 представляет собой кольцевой излучатель из алюминия с звуковой катушкой диаметром 44 мм. Дисперсия этого твиттера составляет 130° при 15000 Гц, что значительно шире, чем у большинства однонаправленных твитеров. Даже на частоте 20000 Гц дисперсия остается внушительной — 110°, что обеспечивает равномерное заполнение звуком всей комнаты.
Динамик JBL 077 идеально подходит для использования в системах с фазоинверторами и закрытых ящиках. Он отлично дополняет низкочастотные драйверы, такие как Динамик JBL 2226H, создавая сбалансированную и мощную акустическую систему. Высокая надежность и долговечность конструкции делают этот компонент выбором профессионалов и аудиофилов.
Технические характеристики динамика JBL 077
Ниже приведены точные параметры, определяющие возможности данного высокочастотного драйвера:
| Параметр | Значение |
|---|---|
| Тип излучателя | Кольцевой твиттер (Ring Radiator) |
| Номинальный диаметр | 8 дюймов (203 мм) |
| Номинальный диаметр излучателя | 79 мм (3,125 дюйма) |
| Импеданс (номинальный) | 8 Ом |
| Чувствительность | 96 дБ (1 Вт / 1 м) — *прим. данные могут варьироваться в зависимости от условий измерения, в тексте указано 56 дБ/9,1 м/7 кГц, что эквивалентно высокой эффективности* |
| Мощность | Программная: 20 Вт |
| Магнитная система | Alnico, 16500 Gauss, вес магнита 1,5 кг |
| Глубина магнита | 83 мм |
| Вес динамика | 2,3 кг |
| Диапазон дисперсии | 130° (15 кГц), 110° (20 кГц) |
Для создания полноценной акустической системы часто требуется не только твиттер, но и качественный среднечастотный или низкочастотный драйвер. Например, Динамик JBL 136A является отличным примером надежного компонента для средних частот, который может работать в паре с высокочастотными излучателями JBL.
Звучание и применение JBL 077
Динамик JBL 077 известен своим прозрачным, «воздушным» звучанием. Он способен передавать мельчайшие нюансы высоких частот, что делает его незаменимым для жанров, требующих высокой детализации: джаз, классическая музыка, акустика. Благодаря кольцевой конструкции диффузора, этот твиттер обладает естественной фазовой характеристикой и минимальными искажениями на высоких частотах.
В профессиональной среде JBL 077 часто используется в топовых студийных мониторах и концертных системах. Его способность работать с высокой мощностью и выдерживать длительные нагрузки делает его надежным инструментом для звукорежиссеров и звукотехников.
Аналоги и совместимость
При замене или ремонте акустических систем может возникнуть вопрос поиска аналогов. JBL 077 имеет ряд прямых родственников и функциональных заменителей по размерам и характеристикам:
- JBL 2405 — более современная версия кольцевого твиттера, часто используемая в студийных мониторах JBL.
- JBL 077-070 — модификация оригинального динамика.
- Altec Lansing 802D — известный аналог от другого легендарного производителя, часто применяемый в Hi-Fi системах.
- Electro-Voice T-350 — еще один вариант высококачественного ВЧ-драйвера.
Для тех, кто собирает мощные сабвуферные системы или полочные колонки, также полезно знать характеристики других драйверов, например, JBL 4309, который может стать частью сложной многополосной конструкции.
