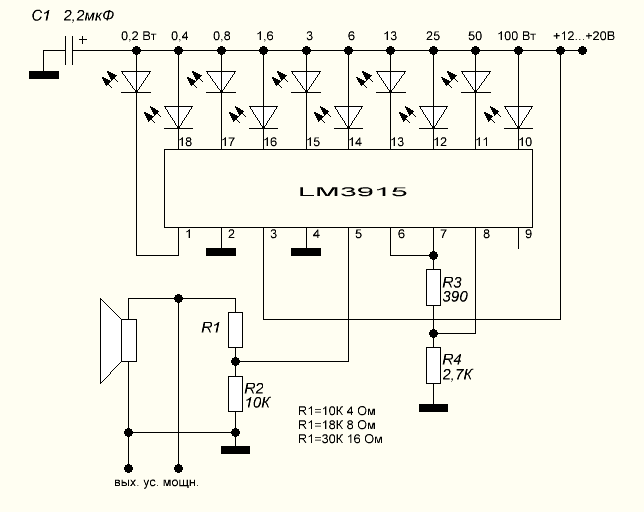

На рисунке показана схема индикатора выходной мощности усилителя звуковой частоты. индикатор имеет десять ступеней индикации выходной мощности от 0,2 Вт до 100 Вт. Так как устройство не содержит пиковый детектор Вы может отслеживать мгновенное значение выходной мощности усилителя. Микросхема питается от широкого диапазона напряжений от 12 до 20 В. Индикатор выходной мощности в настройке практически не нуждается, необходимо лишь подобрать резистор R1 в зависимости от сопротивления динамика.
