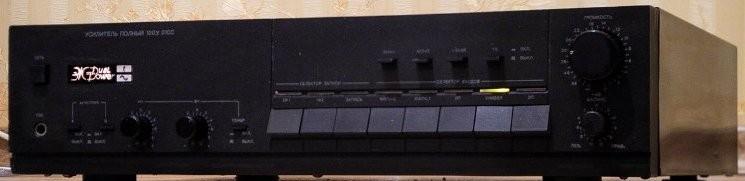

Феникс 100 У 011С

Изготовитель: ПО им. 50-летия Октября, г. Львов.

Назначение: усилитель высшего класса предназначен для усиления мощности звуковых сигналов от различных источников звуковых программ при работе в помещении.

Феникс 100У-011С — это легендарный советский усилитель мощности, демонстрирующий высокий уровень инженерной мысли того времени. При номинальной мощности 100 Вт на канал он обеспечивал чистый и насыщенный звук, что делало его популярным выбором для создания домашних Hi-Fi систем. Если вы ищете альтернативу или хотите сравнить мощности, обратите внимание на Феникс 50 У 008С, который занимает нишу более компактных решений.

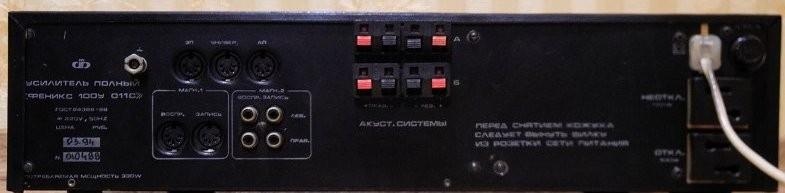

Технические характеристики

Устройство отличается низким уровнем искажений и широким частотным диапазоном, что позволяет ему корректно воспроизводить как глубокие басы, так и тонкие верхние частоты.

Диапазон воспроизводимых частот: 10 – 40000 Гц

Неравномерность АЧХ в диапазоне 10-10000 Гц: ±0,3 дБ

Номинальная мощность канала на 8 Ом: 100 Вт

Максимальная долговременная мощность: 200 Вт

Максимальная кратковременная мощность: 220 Вт

Коэффициент гармоник в диапазоне 20-20000 Гц: 0,03 %

Соотношение сигнал/шум взвешенный: 95 дБ

Для тех, кто интересуется современными решениями на базе микросхем, рекомендуем ознакомиться с проектом УМЗЧ 108Вт на ИМС LM3886T, который предлагает схожие характеристики при меньших габаритах.

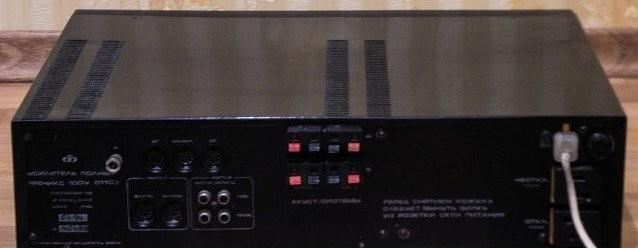

Схема и внутренняя сборка

Конструкция усилителя предусматривает качественное экранирование и надежное крепление силовых элементов. Разборка устройства позволяет оценить качество пайки и подбор компонентов, что важно для дальнейшего обслуживания и ремонта.

Без верхней крышки 100У-011:
