Усилитель Эстония 35У-016: характеристики и схема

Эстония 35У-016 — это легендарный советский стереофонический усилитель высокой верности, выпускавшийся с 1987 года на заводе «Пунане РЭТ» в Таллине. Эта модель представляет собой классический пример советского Hi-Fi, сочетая в себе надежную схемотехнику и качественное звучание. Аудиоусилитель отличается низким уровнем искажений, встроенной защитой выходных каскадов и возможностью подключения виниловых проигрывателей благодаря встроенному фонокорректору. Для создания полноценной аудиосистемы рекомендуется подбирать акустику, например, динамик 35 ГД-1 «Эстония», который исторически хорошо сочетается с данной аппаратурой.

Технические характеристики Эстония 35У-016

Диапазон воспроизводимых частот: 20 – 25000 Гц

Номинальная выходная мощность на канал: 35 Вт/8 Ом (45 Вт/4 Ом)

Коэффициент нелинейных искажений: 0,03%

Коэффициент интермодуляционных искажений: 0,05%

Отношение сигнал/взвешенный шум: 90 дБ

Отношение сигнал/фон: -80 дБ

Коэффициент демпфирования на частоте 50 Гц: 100

Потребляемая мощность от сети: 130 Вт

Габариты усилителя (ШхВхГ): 430х67х403 мм

Вес: 7 кг

Эстония 35У-016 является и предназначен для высококачественного усиления звуковых фонограмм с различных источников. В нем применены: индикаторы перегрузки; фильтры ограничения высоких и низких частот; селектор входов; отключаемая тонкомпенсация; устройство защиты УМ от короткого замыкания, перегрева и постоянного напряжения на выходе; электронные индикаторы выходной мощности; встроенный корректирующий усилитель для подключения электропроигрывателя. Эта модель занимает достойное место в ряду других усилителей того времени, таких как АМФИТОН 35У-101 С, предлагая пользователю компактность и надежность.

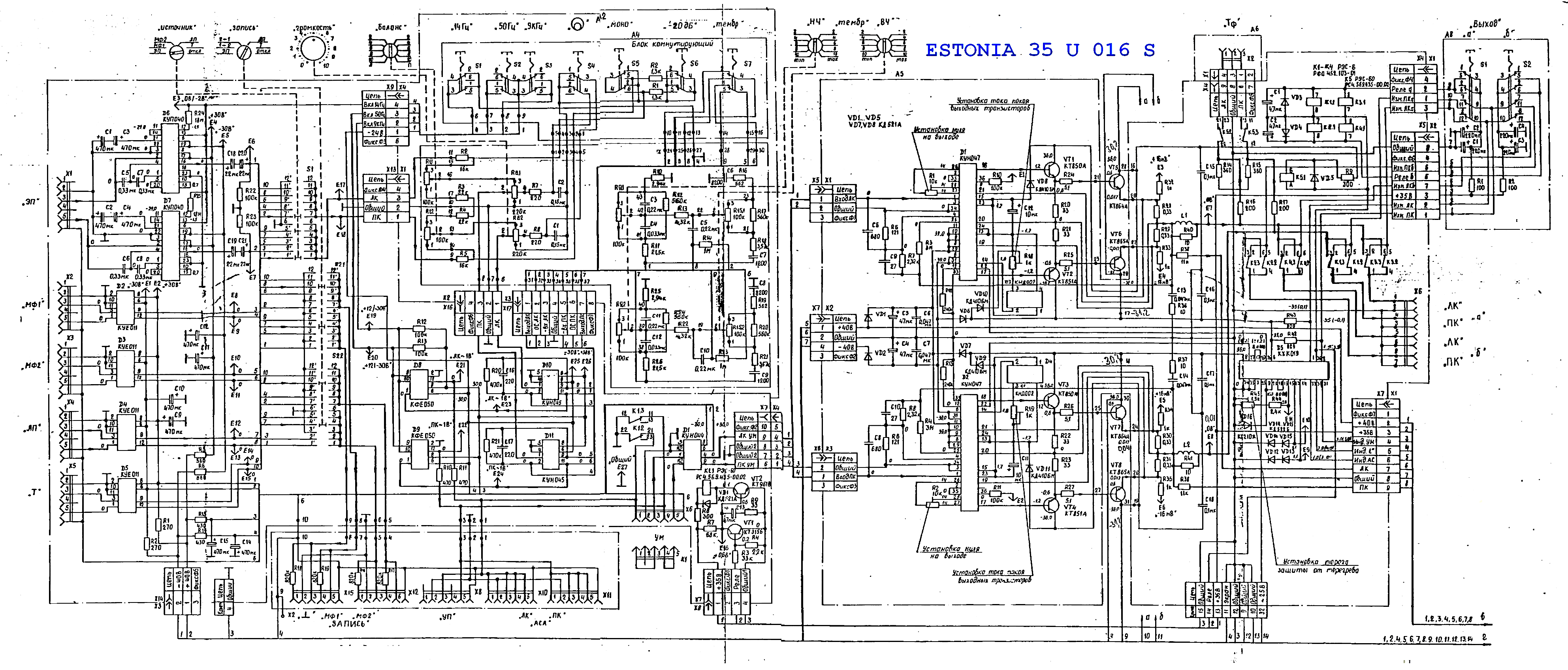

Схема усилителя Эстония 35У-016

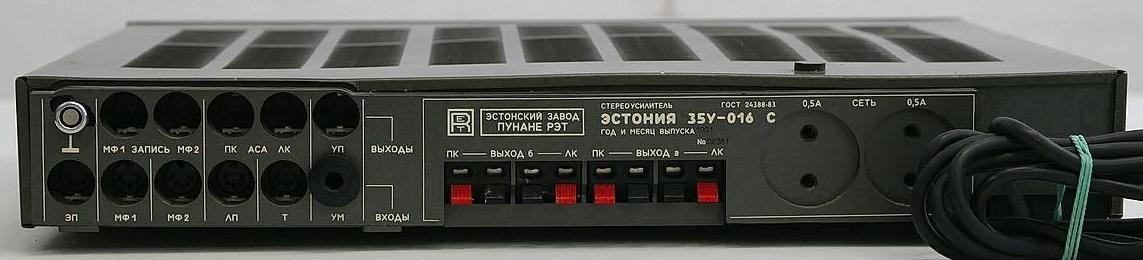

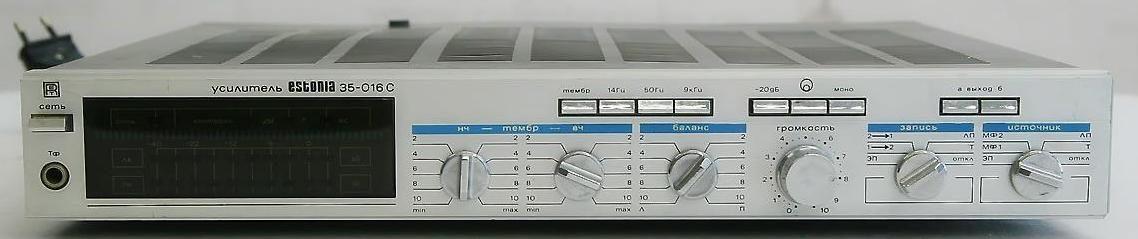

Фото: retrotexnika.ru
