АС-40-8 Виктория. Анализ фильтров

Исходные данные:

8 ГД-1: 7 Ом (комментарий), 1,3 мГн индуктивность катушки, ориентируясь на катушку 75 ГДН-1-4.
4 ГД-6: 7,5 Ом, 150 мкГн + 150 мкГн и 10 Ом в параллель (с учётом токов Фуко, приблизительно).
3 ГД-2: 15 Ом, 100 мкГн, резонанс 4500 Гц, на резонансе 30 Ом.
Чувствительность всех динамиков принята 90 дБ/Вт.
От 300 Гц до 1 кГц дополнительный подъём в 1-2 дБ даёт баффл-эффект.

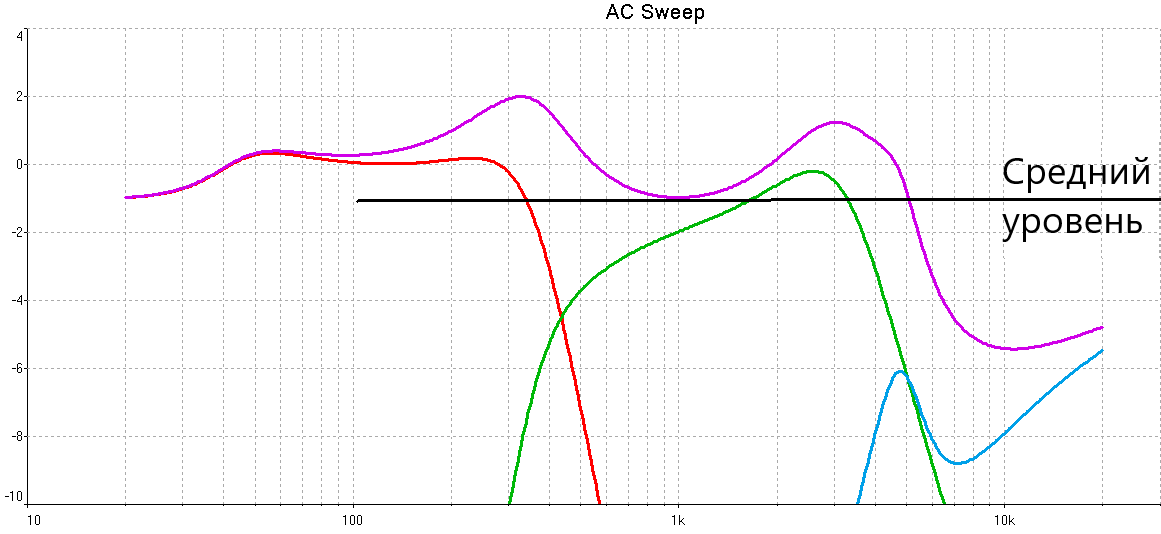

Мультисим дал результат (суммарная АЧХ фильтров приблизительная):

Горб АЧХ на 200-400 Гц, таким образом, есть детище фильтра и баффла. Горб на 3 кГц не украшает звучание, зато портит ЧХ сопротивления. С ВЧ – просто непонятно что. Резонансная частота ВЧ динамика не фильтруется первым порядком совершенно, а уровень сигнала ВЧ звена – в пропасти. Возможно, были 3 ГД-2 с отдачей 96 дБ/Вт, но я такого не слышал. Тем не менее, в 8 АС-2 график, где уровень ВЧ в норме. Что понравилось – частота раздела 420 Гц дана точно
