Динамик 800 ГДН-14-8 «Ноэма»: характеристики, размеры и применение

Акустический динамик 800 ГДН-14-8 «Ноэма» — это профессиональный громкоговоритель, разработанный для мощных аудиосистем. Он широко применяется в домашних кинотеатрах, профессиональном звуке и автомобильной акустике. Модель отличается высокой надежностью и способна работать в экстремальных температурных режимах, что делает её отличным выбором для создания глубокого и чистого баса. Если вам нужны другие решения, обратите внимание на динамик 150 ГДН-32-8 «Ноэма».

Ключевая особенность «Ноэмы» — использование звуковой катушки на полиимидном каркасе. Этот материал обеспечивает безусадочность и термостойкость, позволяя динамике выдерживать длительную мощность до 1600 Вт. Диффузор из композитной целлюлозы в сочетании с подвесом из Nomex обеспечивает широкий ход и минимальные искажения. Для сравнения, более компактные решения, такие как 800 ГДН-14-4 «Ноэма», имеют иные электрические параметры, но данная модель ориентирована на максимальную отдачу.

Магнитная система построена на кольцевом феррите размером 220х110х22 мм, что гарантирует высокую индукцию в зазоре (1,1 Тл). Оптимизированная конструкция диффузородержателя из литого алюминия снижает резонансы. Динамик способен передавать естественность концертной музыки и спецэффектов благодаря широкому диапазону частот 30–1500 Гц.

Технические характеристики динамика 800 ГДН-14-8

Ниже приведена таблица основных параметров, необходимых для расчета акустического оформления (корпуса).

Параметры ТС (Thiele/Small)

Для правильного расчета корпуса (закрытый ящик или фазоинвертор) критически важны параметры Тиля-Смолла:

1. Fs (резонансная частота): 30 Гц — обеспечивает глубокий низ.
2. Re (активное сопротивление): 5,8 Ом.
3. Qts (общая добротность): 0,37 — указывает на пригодность для фазоинвертора и закрытых ящиков большого объема.
4. Vas (эквивалентный объем): 327 л — требует просторного корпуса.
5. Mms (масса подвижной системы): 178 г.
6. Cms (подвижность подвеса): 0,16 мм/Н.

Рекомендации по изготовлению корпуса:

• Объем для закрытого ящика (AC): 60 – 100 литров.
• Объем для фазоинвертора (BP): 140 литров.

Изготовитель: Россия, г. Новосибирск, noema.ru. Полный паспорт динамика доступен по ссылке в конце страницы.

Технические характеристики:

Диапазон частот: 30 – 1500 Гц

Чувствительность: 98 дБ/Вт/м

Сопротивление: 8 Ом

Предельная шумовая мощность: 800 Вт

Долговременная мощность: 1600 Вт

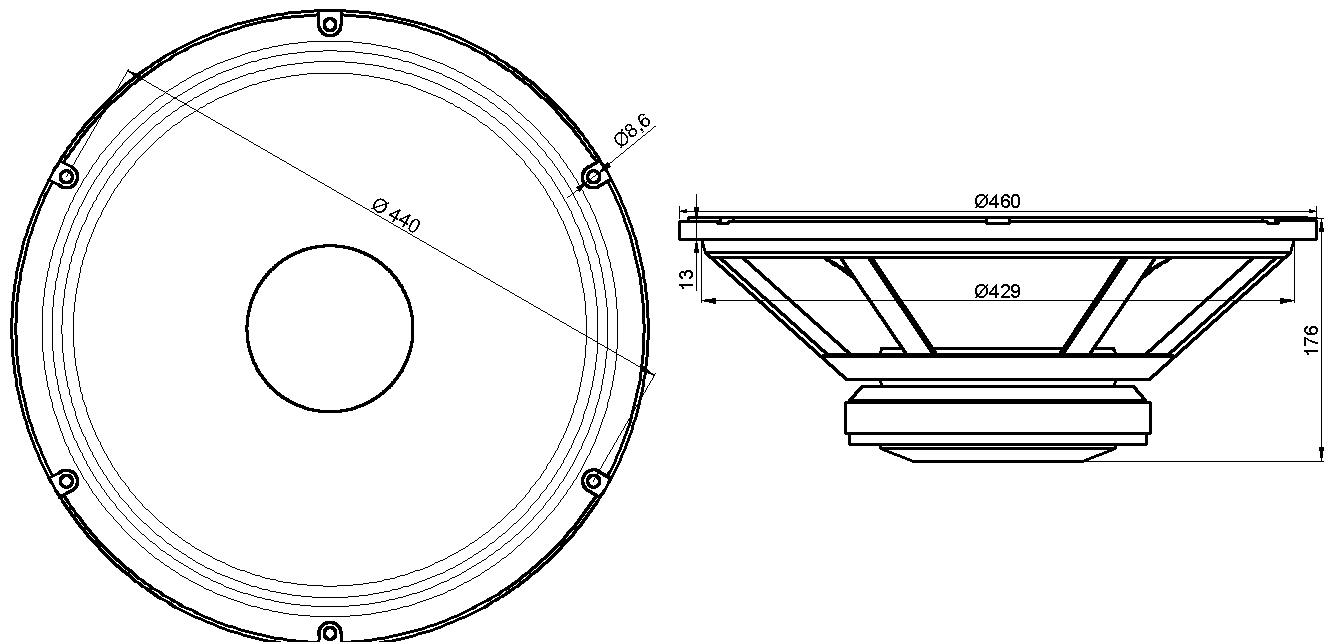

Габаритные размеры: Ø460х176 мм

Вес: 16 кг

Описание конструкции:

Профессиональная динамическая головка с длинным ходом. В конструкции применен каркас из полиимидной безусадочной пленки, позволяющий звуковой катушке работать в экстремальных высокотемпературных режимах. Это позволило поднять рабочую мощность до 800 Вт.

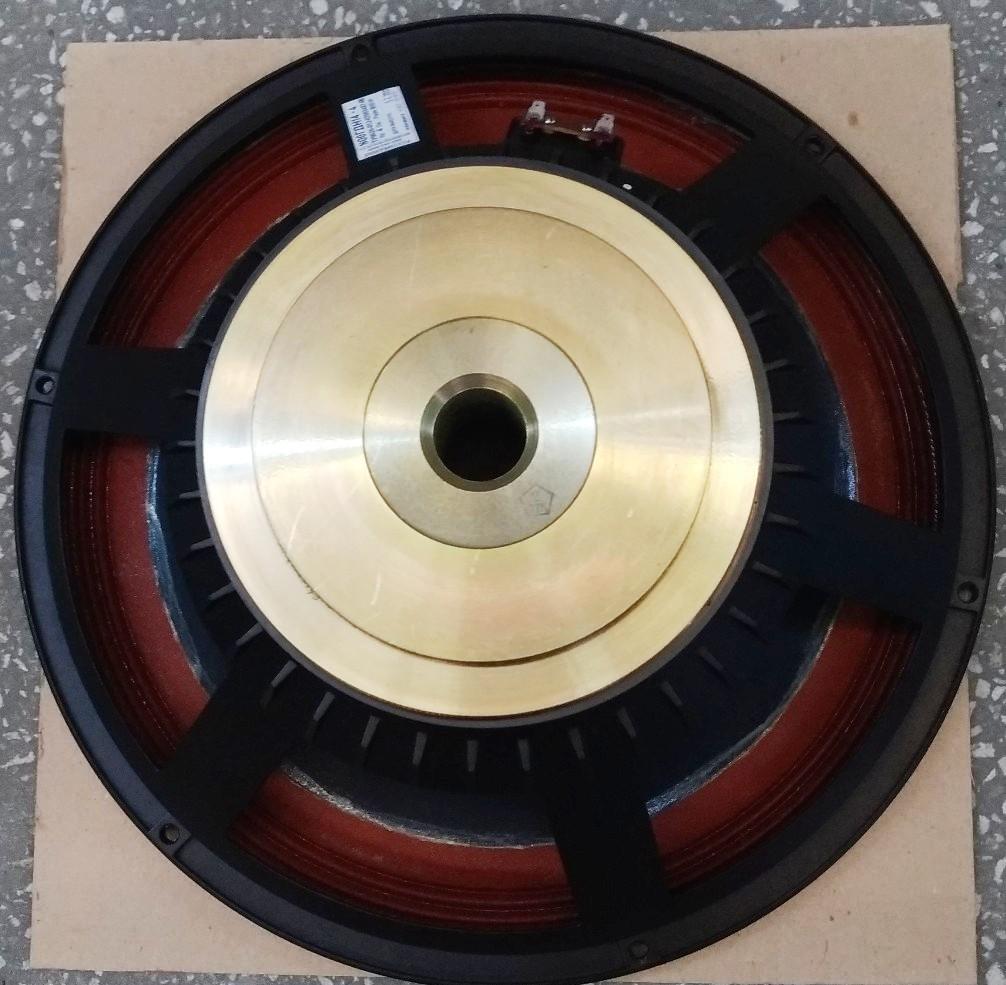

Диффузородержатель выполнен из литого алюминия. Диффузор сделан из композитной целлюлозы. Подвес из ткани Nomex, 3-х волновой синусоидальной формы. Центрирующая шайба из ткани Nomex. Магнитная система построена на кольцевом ферритовом магните размером 220х110х22 мм. Звуковая катушка диаметром 100 мм намотана в два слоя круглым медным проводом. Каркас ЗК из полиимида. Ширина намотки 25 мм. Высота верхнего фланца 12 мм. Индукция в зазоре 1,1 Тл. Рекомендуемый объем корпуса для закрытого ящика: 60 – 100 л, а для фазоинвертора – 140 л.

Для тех, кто ищет альтернативы, стоит рассмотреть динамик EVM HO-8821, который также отличается высокой мощностью и надежностью.

Параметры ТС:

1. Fs = 30 Гц

2. Re = 5,8 Ом
3. Qts = 0,37
4. Qms = 5,84
5. Qes = 0,40
6. Vas = 327 л
7. Mms = 178 г
8. Cms = 0,16 мм/Н
9. Xmax = 9 мм

Паспорт на диске.
