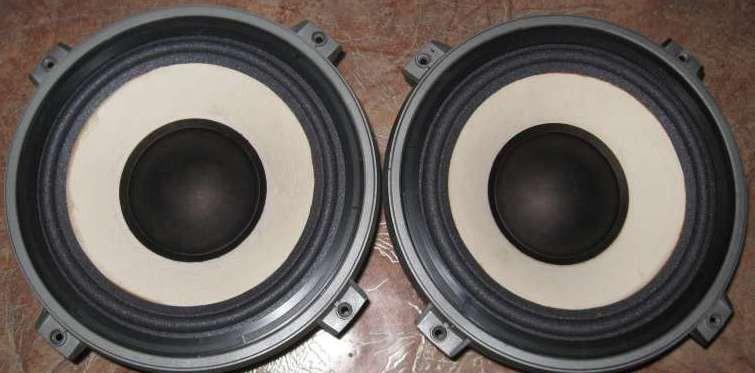

Акустический динамик 75 ГДН-3-4: описание и применение

Акустический динамик 75 ГДН-3-4 является ярким представителем советской звуковой техники, которая отличается надежностью и качественным звучанием. Этот динамик применяется в различных акустических системах и предназначен для воспроизведения низких частот. Благодаря своим характеристикам и уникальному качеству звучания, модель 75 ГДН-3-4 широко используется аудиофилами и любителями классической акустики. Для тех, кто ищет альтернативы, также стоит рассмотреть Динамик 75 ГДН-1Л-4 (30 ГД-2Б), который имеет схожую сферу применения.

Модель динамика 75 ГДН-3-4 имеет диффузор улучшенной конструкции, что позволяет добиваться более чистого и насыщенного звучания. Диффузор выполнен из материалов высокого качества, что обеспечивает долгий срок службы и устойчивость к перегрузкам. Особенностью этой модели является оптимизированный магнит и увеличенный ход диффузора, что позволяет воспроизводить низкие частоты с высокой точностью и минимальными искажениями. Динамик часто можно встретить в составе знаменитых советских колонок, например, в паре с .

Динамик имеет прочную конструкцию и способен выдерживать значительные нагрузки, что делает его незаменимым в профессиональных акустических системах. Помимо применения в профессиональном оборудовании, 75 ГДН-3-4 также хорошо подходит для использования в домашних условиях, где требуется качественное воспроизведение музыки или звукового сопровождения фильмов. Расшифровка модели "75 ГДН-3-4" указывает на параметры и особенности конструкции динамика, что позволяет легко идентифицировать его среди других моделей. В качестве смежной модели часто рассматривается Динамик 75 ГДН-3-8.

Основные параметры и характеристики динамика 75 ГДН-3-4 приведены в таблице ниже:

Таблица характеристик 75 ГДН-3-4

Характеристика	Значение
Номинальный диаметр	250 мм (10 дюймов)
Номинальная мощность	75 Вт
Максимальная мощность	100 Вт
Номинальное сопротивление	4 Ом
Чувствительность	86 дБ
Частота резонанса (Fs)	25 Гц (±5 Гц)
Полная добротность (Qts)	0,25 (± 0,05)
Эквивалентный объем (Vas)	Информация недостаточна
Ход диффузора	4 мм
Вес	4,9 кг
Полярность	Указана на корпусе

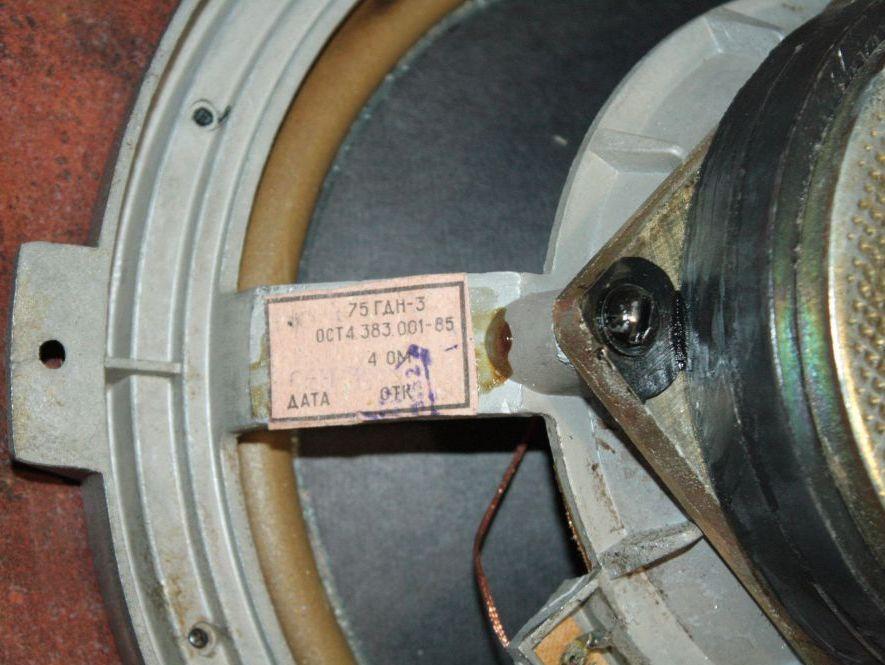

Расшифровка модели	75 ГДН-3-4 — 75 Вт, Громкоговоритель Ден низкочастотный, 3-я модификация, 4 Ом

Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск.

Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях.

Технические характеристики:

Диапазон частот: 31,5 – 2000 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность в диапазоне 31,5 – 2000 Гц: 86 дБ

Коэффициент гармоник при среднем звуковом давлении на частотах:

80 – 125 Гц: 7%

200 – 630 Гц: 5%

1000 – 2000 Гц: 3%

Сопротивление: 4 Ом

Долговременная мощность: 75 Вт

Кратковременная мощность: 100 Вт

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,25 (± 0,05)

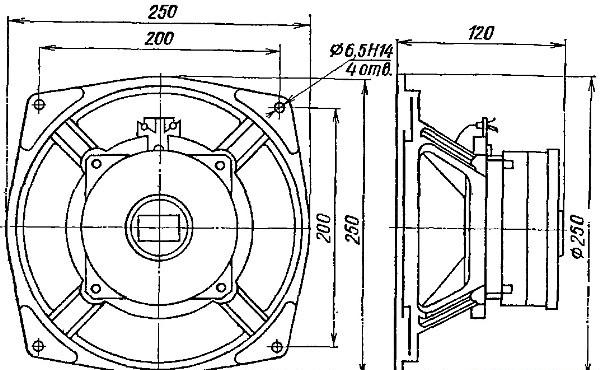

Размер: Ø250х120 мм

Вес: 4,9 кг

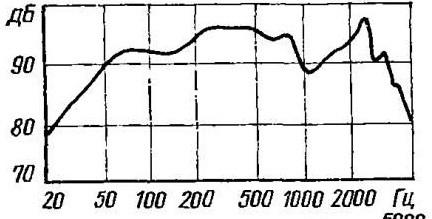

АЧХ:

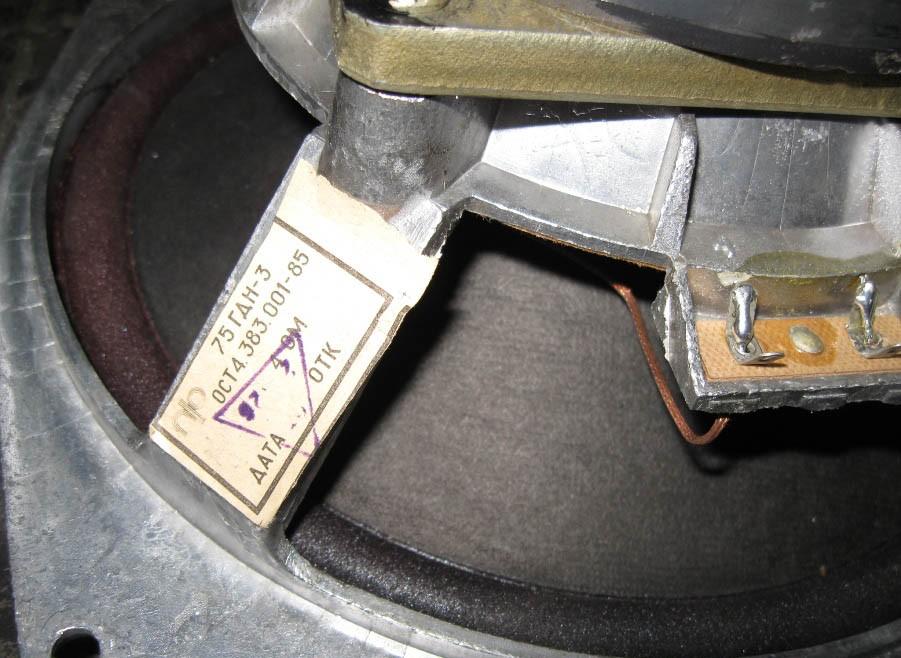

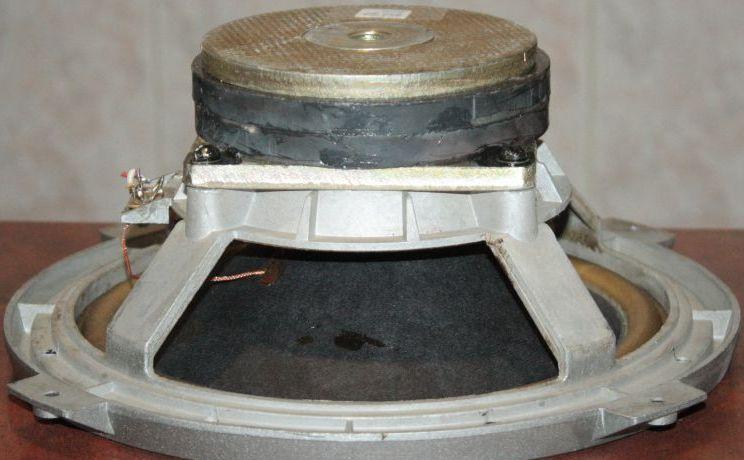

Конструкция 75ГДН-3

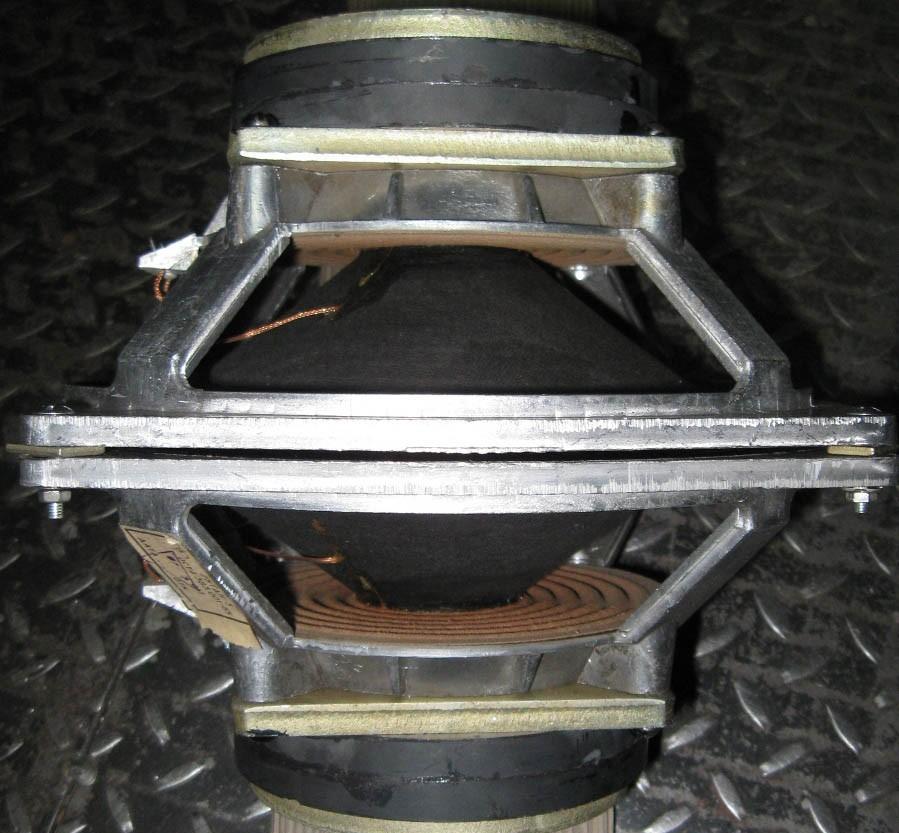

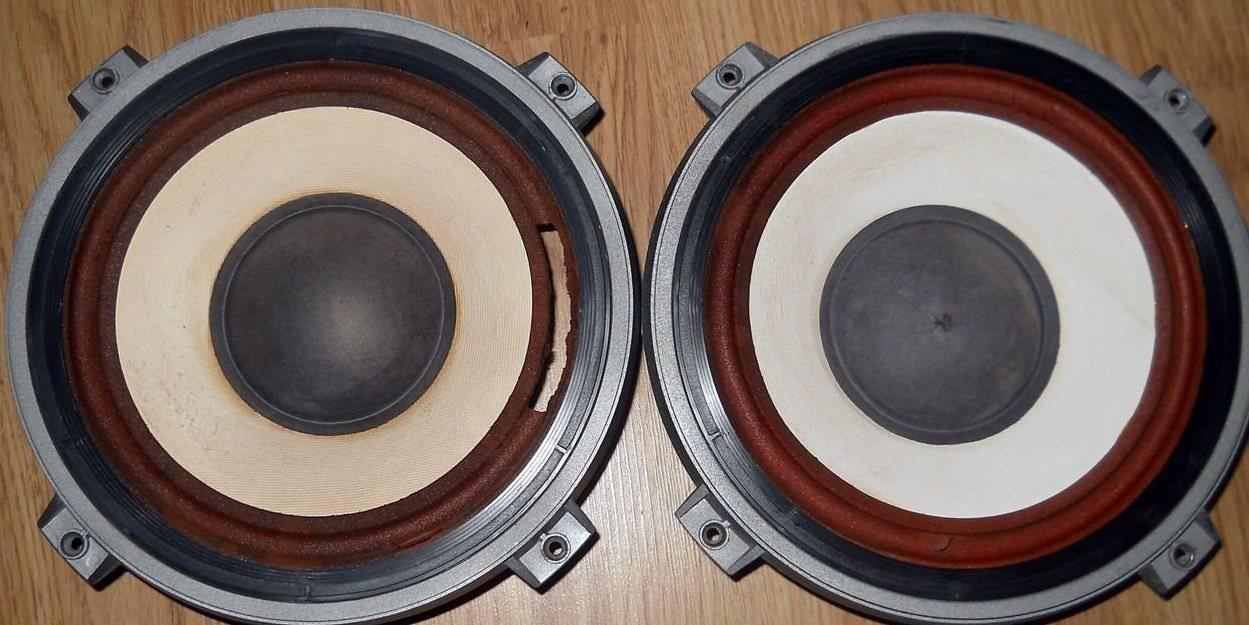

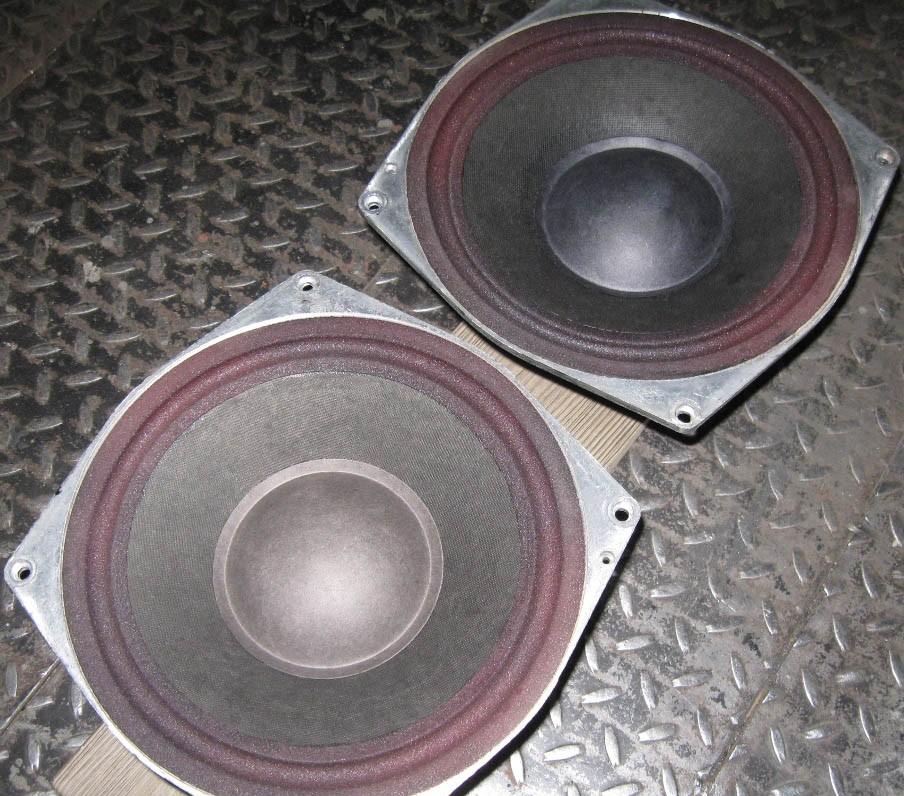

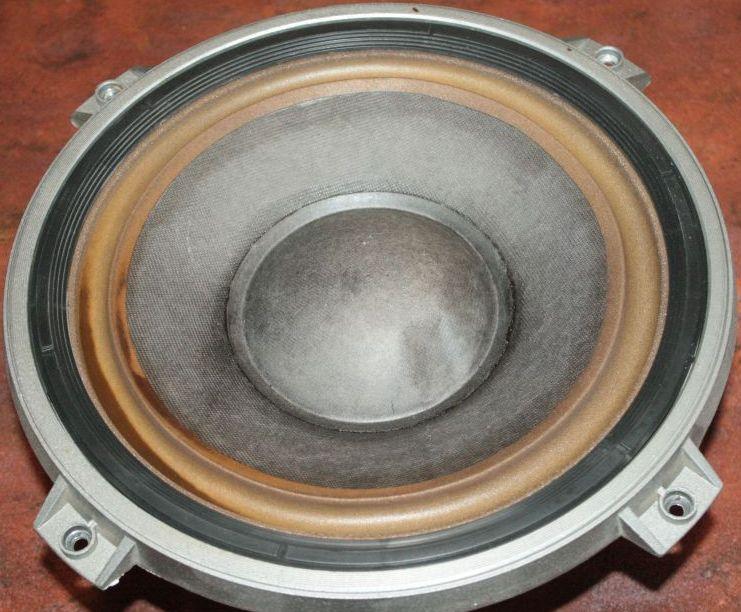

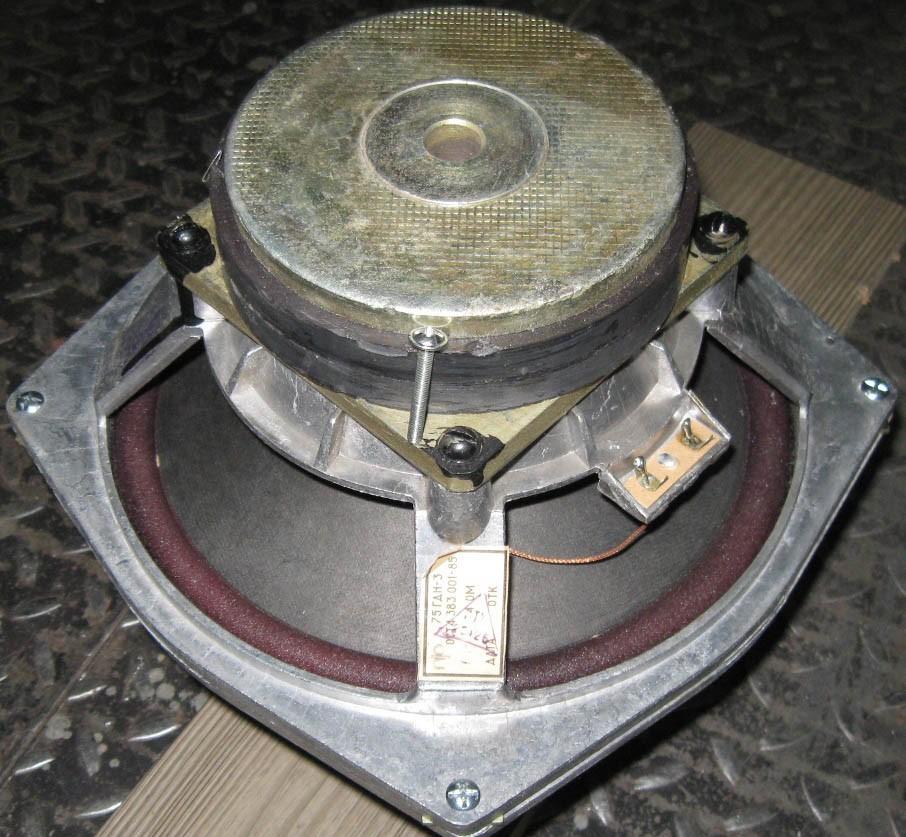

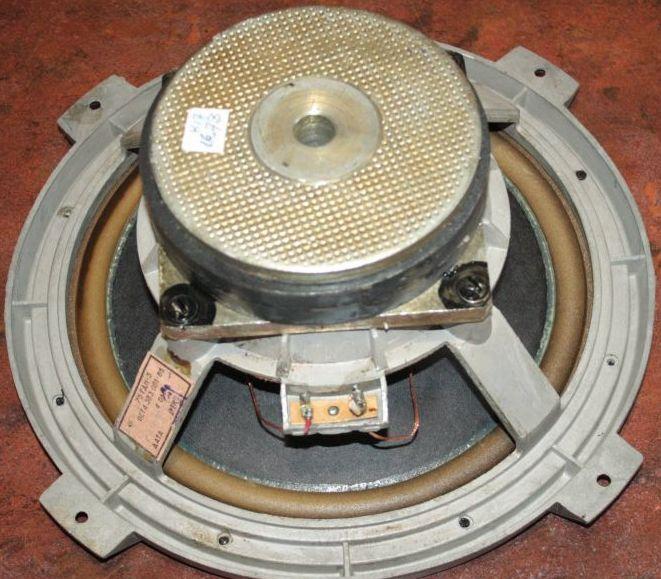

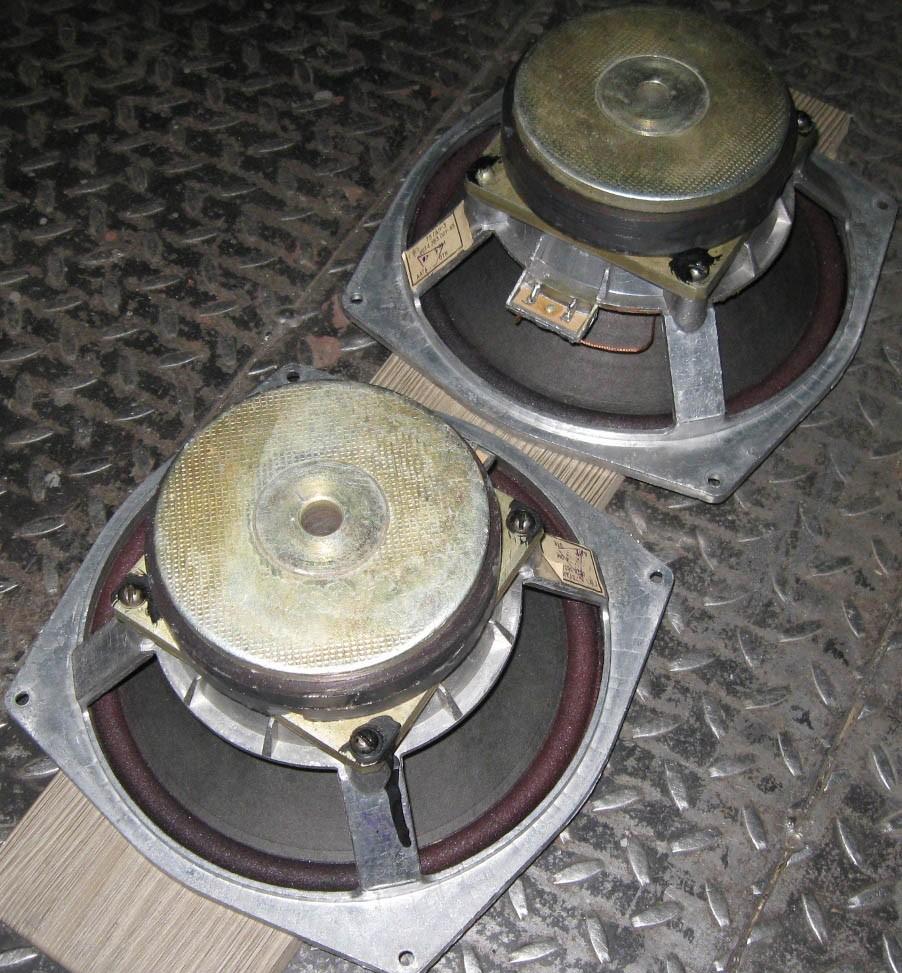

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Корзина изготавливалась в двух вариациях: с нестандартной верхней частью для , где литье имеет отличительную конструкцию круглой формы с ушами под крепление, и стандартные 75ГДН-3-8. Диаметр по раме с нестандартной верхней частью 275 мм, расстояние между отверстиями для крепления 200 мм.

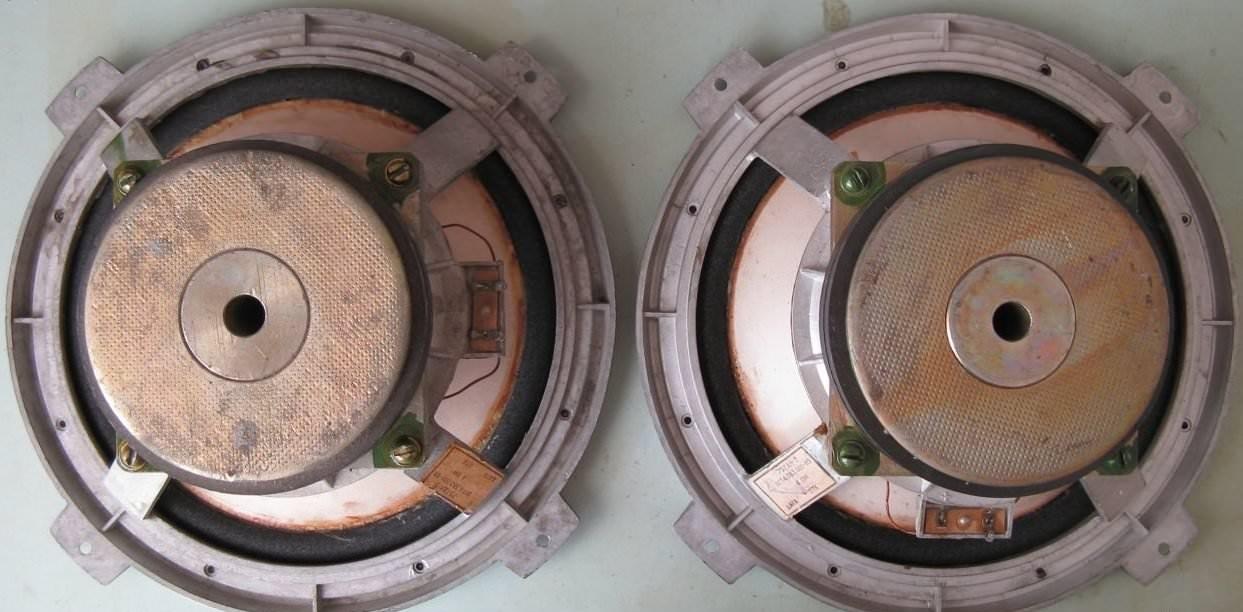

Магнитная цепь состоит из кольцевого ферритового магнита марки 25БА170х2К размером К134х57х12 мм; керна диаметром 50 мм; верхнего фланца с отверстием диаметром 53,6 мм. Высота воздушного зазора 9,6 мм, его радиальная ширина 1,8 мм, индукция в зазоре 0,87 Тл.

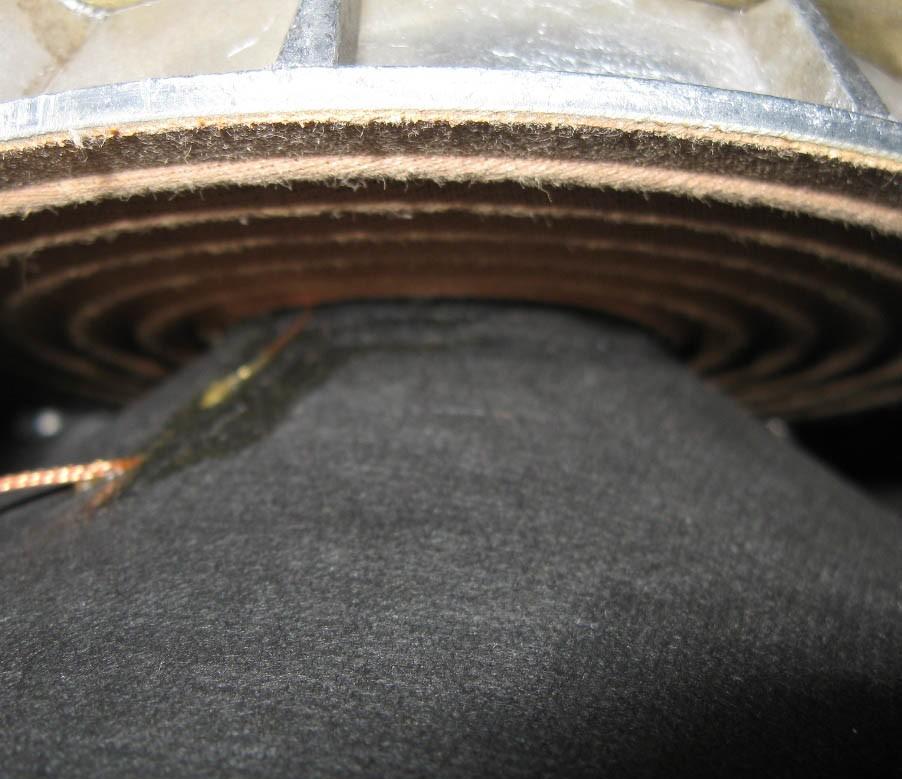

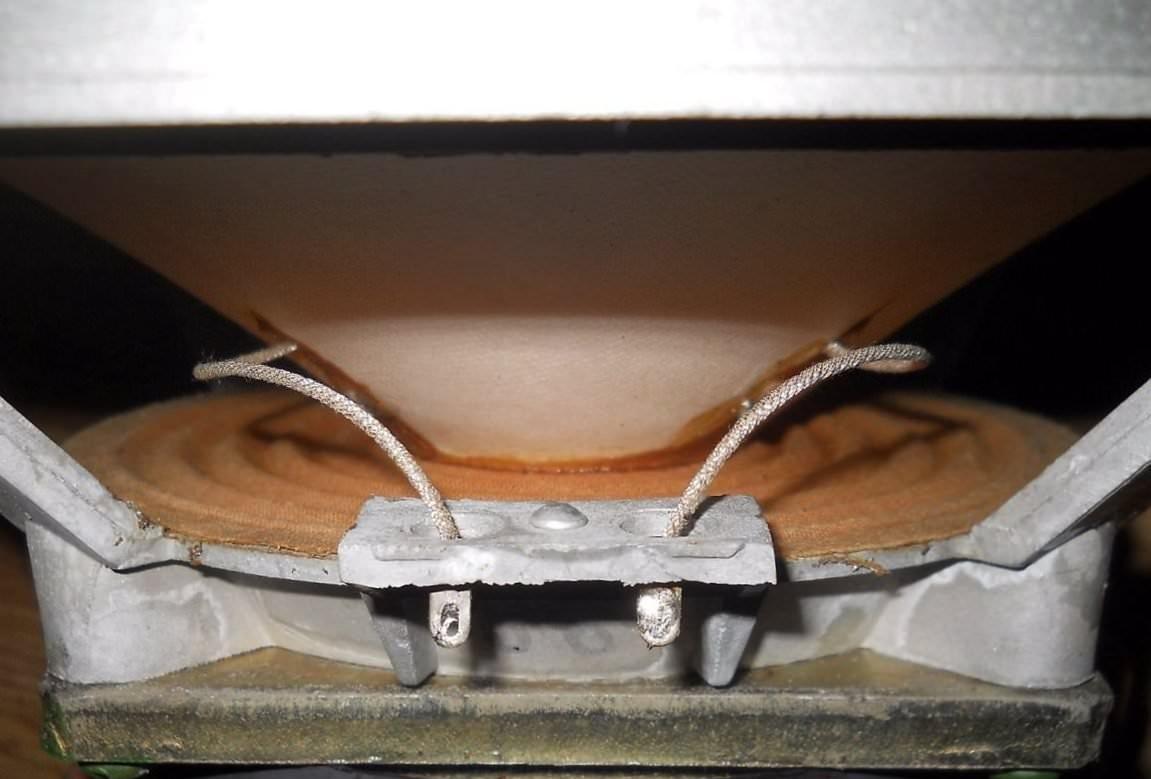

Подвижная система включает:

звуковую катушку, намотанную проводом марки ПЭТВ-1 диаметром 0,355 мм, намотка двухслойная, общее число витков 104, в первом слое – 53 витка, во втором 51, высота намотки 22 мм, омическое сопротивление 2,9 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из медной ленты ДПРНТ 0,05 х 40. Высота ЗК 40 мм, внутренний диаметр 50,7 мм, внешний (вместе с намоткой) 52,7 мм;

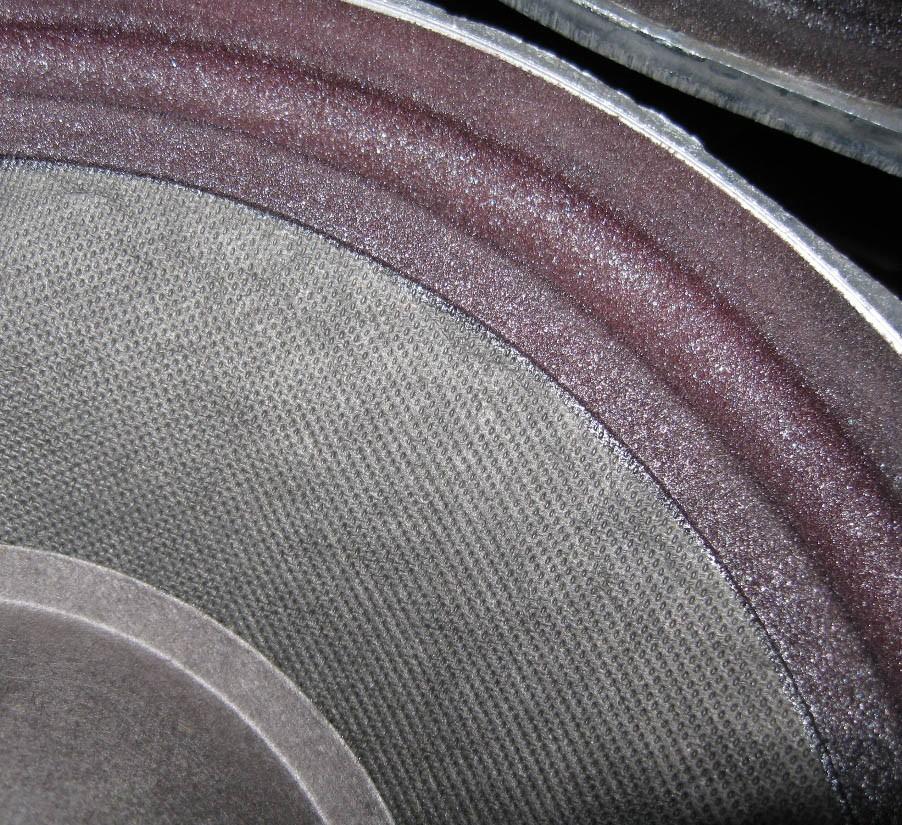

диффузор конической формы переменно толщины, изготовленный из бумажной массы с пропиткой;
подвес тороидальной формы, изготовленный из полиуретана;
