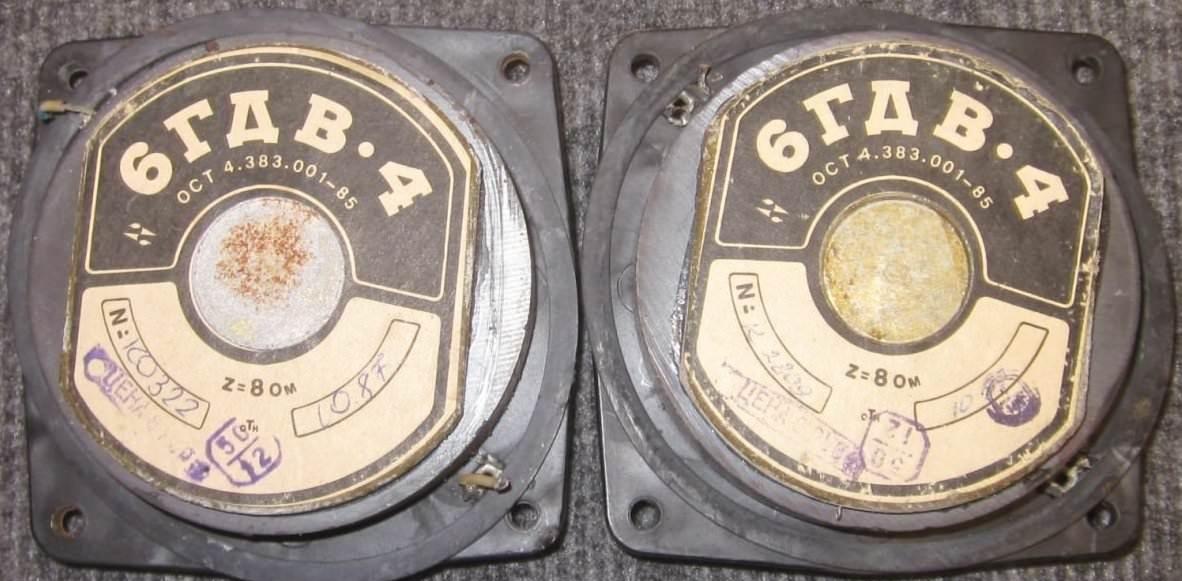

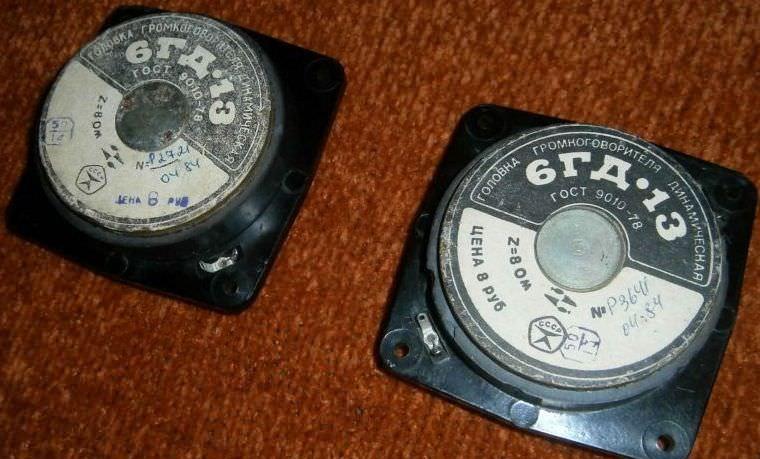

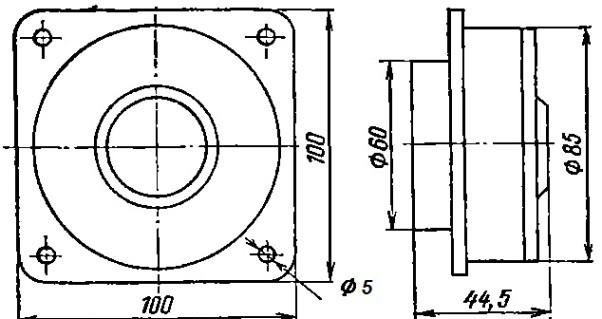

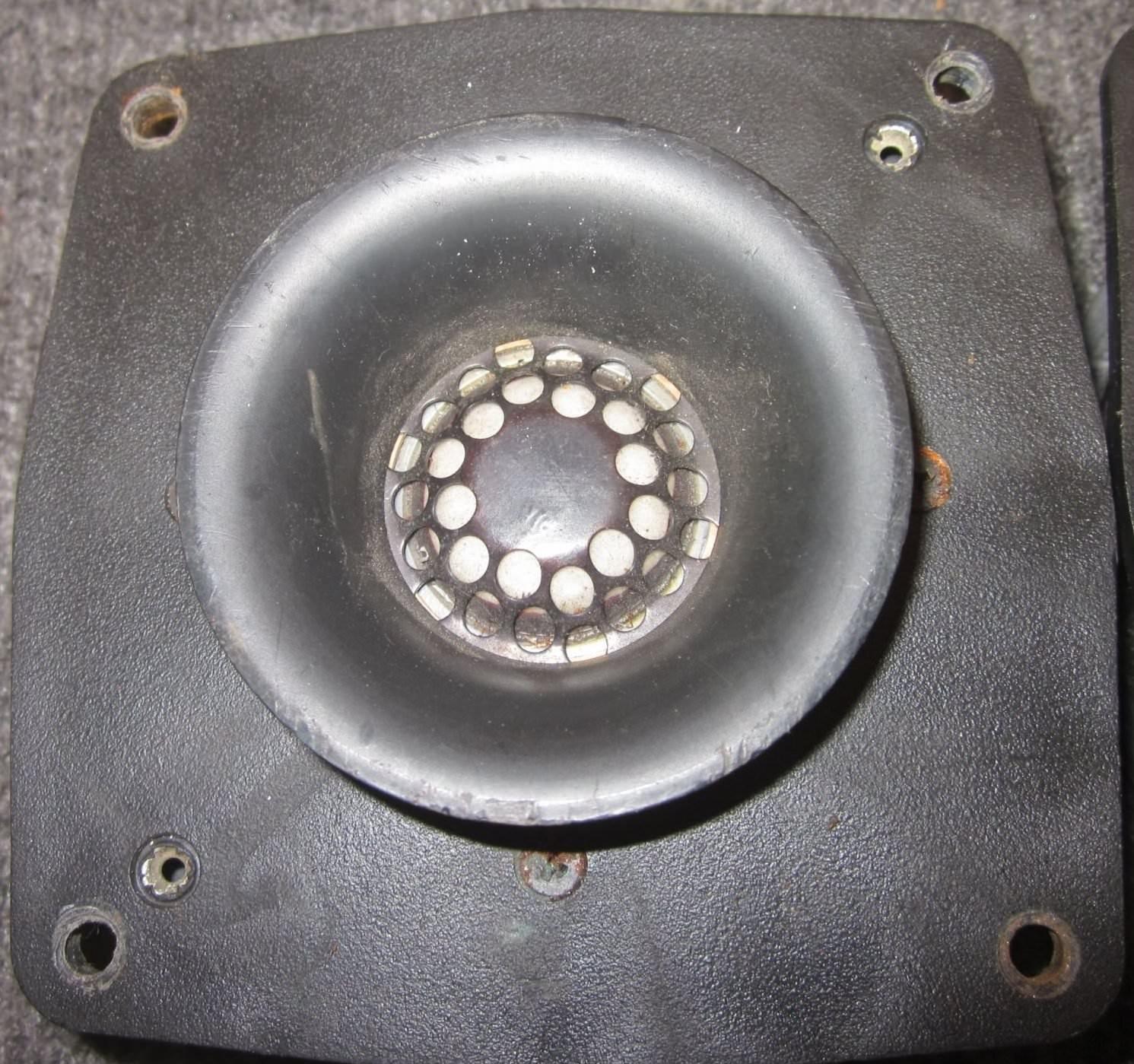

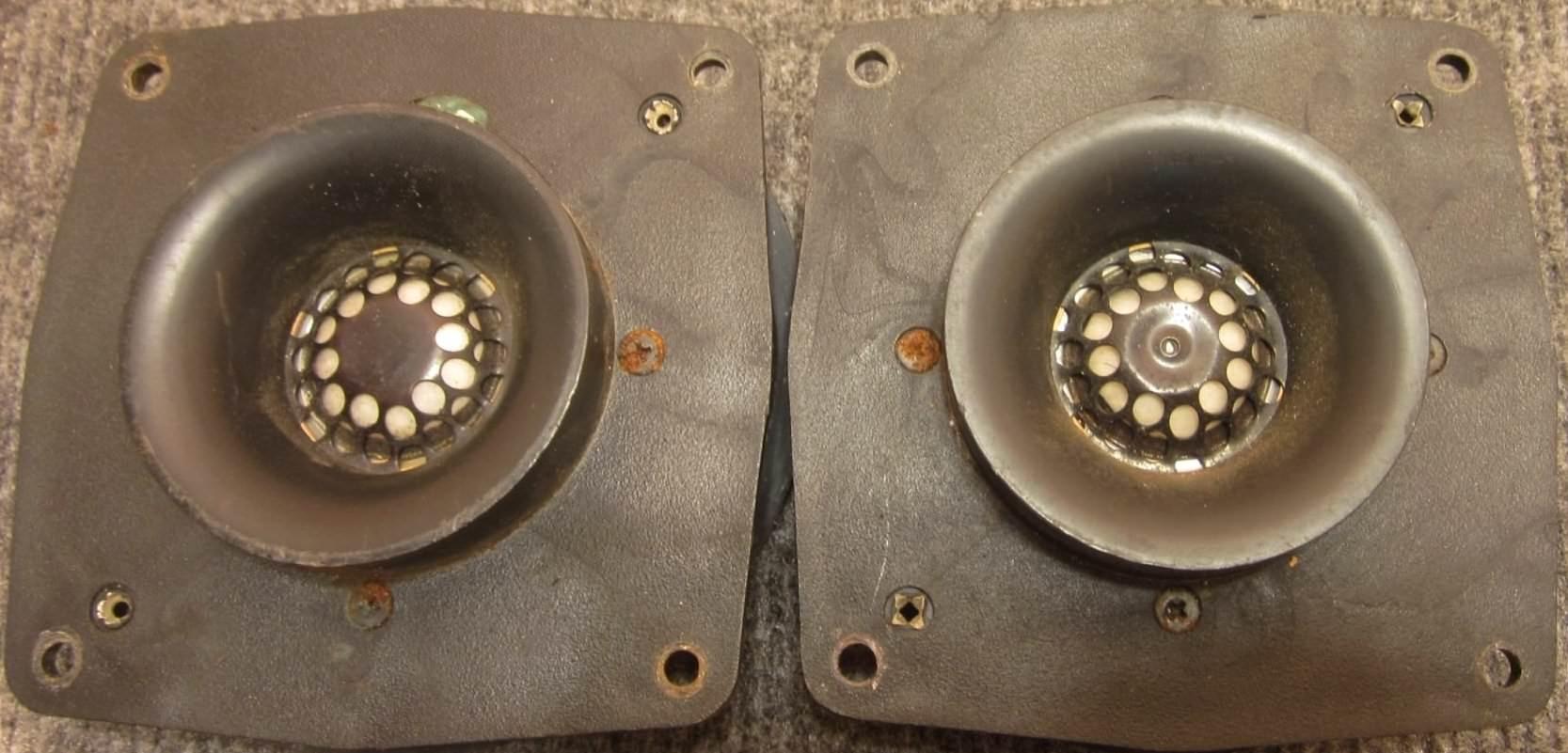

Динамик 6 ГДВ-4-8 (6 ГД-13): характеристики, размеры, схема, аналоги

Акустические динамики модели 6 ГДВ-4-8 (6 ГД-13) — это легендарные советские громкоговорители, обладающие высоким качеством звучания. Они широко применялись в домашних аудиосистемах, профессиональных установках и образовательных учреждениях. Ключевая особенность модели — точная передача высоких частот и детализация звука. Для сравнения, низкочастотные динамики, такие как Динамик 6 ГДШ-6-4, обеспечивали плотный бас, тогда как 6 ГДВ-4-8 отвечал за «воздух» и верха.

Конструкция динамика включает диффузор с оптимальным ходом, устойчивый к механическим нагрузкам. Диаметр головки составляет 6 дюймов, что обеспечивает баланс между компактностью и акустической эффективностью. Мощный магнит создает глубокое и насыщенное звучание, а небольшой вес (около 900 г) позволяет легко интегрировать его в различные корпуса без критического увеличения массы системы.

Динамик универсален и работает с усилителями мощностью от 5 Вт. Его звучание отличается чистотой и сбалансированностью, что высоко ценится аудиофилами. Расшифровка маркировки (6 дюймов, диффузор ВЧ, 4/8 Ом) сразу дает понимание параметров. В качестве альтернативы или для сравнения можно рассмотреть Динамик 8 ГДШ-2-4 (6 ГД-17), который является более современным аналогом низкочастотного звена.

Технические параметры 6 ГДВ-4-8

Ниже приведена сводная таблица основных характеристик. Обратите внимание: данные могут незначительно отличаться в зависимости от года выпуска (обозначения 6ГД-13-2000 или 6ГДВ-4-8).

Конструкция и материалы

Головка выполнена по электродинамическому типу с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из ударопрочной пластмассы, что характерно для массового производства того времени.

Магнитная система включает:

1. Кольцевой ферритовый магнит марки М16БА 190-1 (размер К85х35х15 мм);
2. Керн диаметром 25 мм;

3. Верхний фланец с отверстием 26,6 мм.

Высота воздушного зазора составляет 2,6 мм при радиальной ширине 0,8 мм. Индукция в зазоре достигает 1,25 Тл, что обеспечивает высокую эффективность преобразования энергии.

Подвижная система состоит из:

• Звуковой катушки: двухслойная намотка проводом ПЭВЛ (d=0,1 мм), 51 виток. Омическое сопротивление 7 Ом (±1 Ом). Каркас из бумаги марки ЭН-70.
• Диафрагмы: куполообразная форма с подвесом из полиэтилентерефталата, обеспечивающим линейность хода.

Изготовитель: завод «Красный Луч», г. Красный Луч.

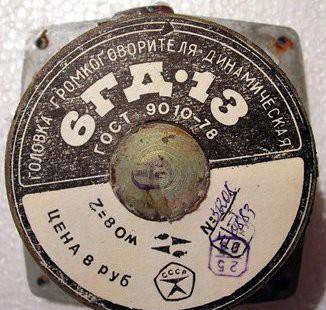

Назначение: для применения в выносных акустических системах высшей и первой группы сложности в качестве высокочастотного звена для работы в помещениях. Старое обозначение: 6ГД-13-2000.

Технические характеристики:

Диапазон частот: 3150 – 25000 Гц

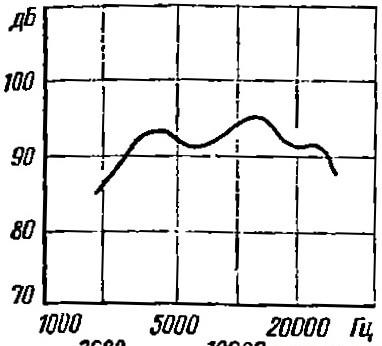

Неравномерность АЧХ: не более 8 дБ

Чувствительность: 93 дБ

Среднее звуковое давление: 1,26 Па

Коэффициент гармонических искажений при рабочей мощности: 3%

Сопротивление: 8 Ом

Максимальная шумовая (паспортная) мощность: 6 Вт

Максимальная кратковременная мощность: 10 Вт

Вес: 900 г

Особенности конструкции:

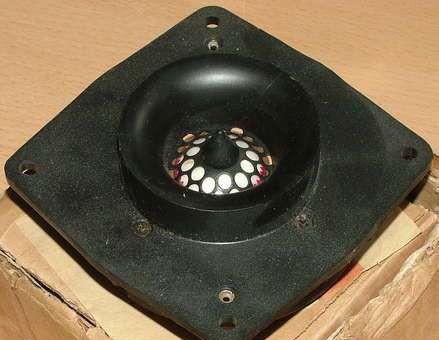

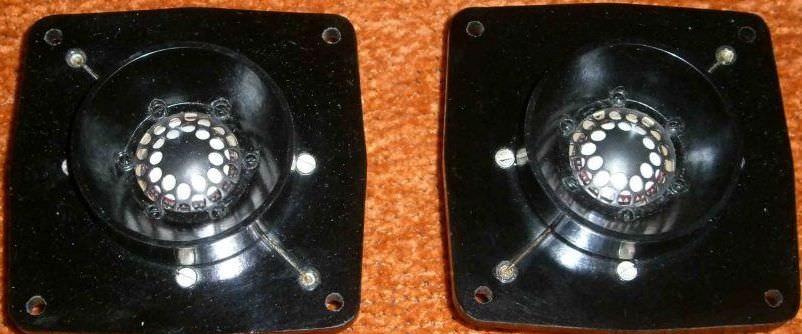

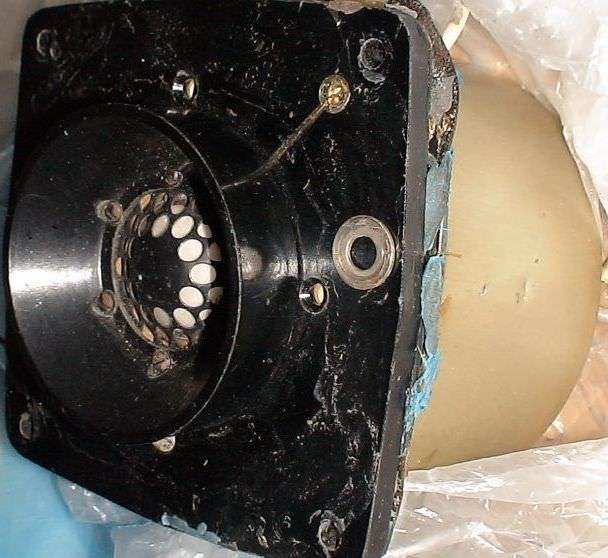

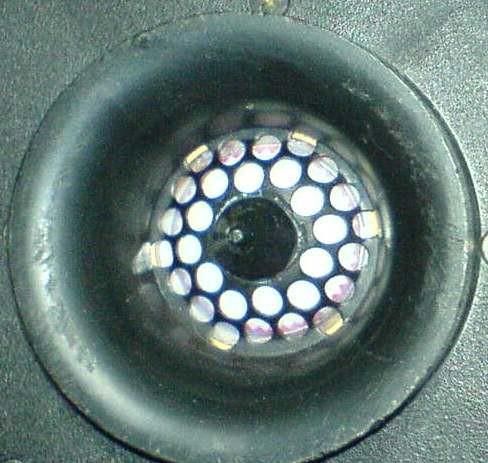

Головка электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы.

Магнитная цепь состоит из:

1. Кольцевого ферритового магнита марки М16БА 190-1 размером К85х35х15 мм;
2. Керна диаметром 25 мм;

3. Верхнего фланца с отверстием диаметром 26,6 мм
4. Высота воздушного зазора 2,6 мм, его радиальная ширина 0,8 мм, индукция в зазоре 1,25 Тл.

Подвижная система включает в себя:

1. звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 51, в первом слое 26 витка, во втором – 25, высота намотки 2,7 мм, омическое сопротивление 7 Ом (±1 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26,05 мм;

2. куполообразную диафрагму с подвесом, изготовленным на основе пленки из полиэтилентерефтолата.

История и модификации

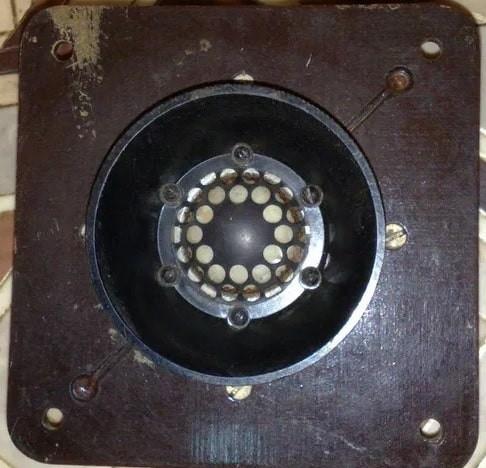

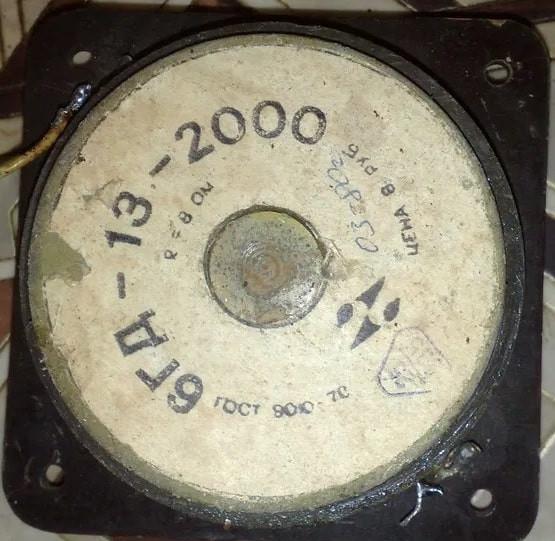

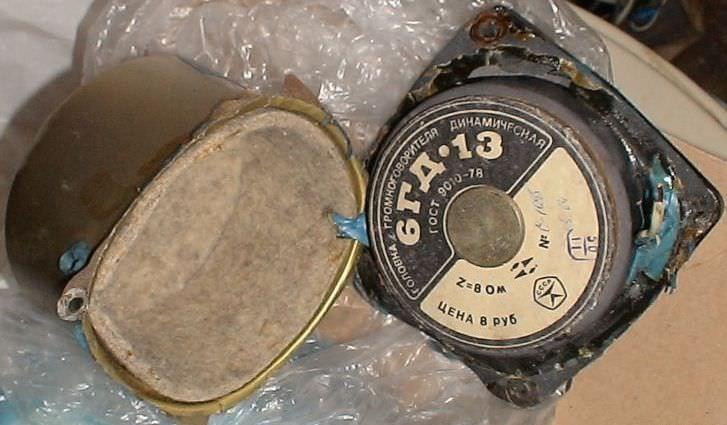

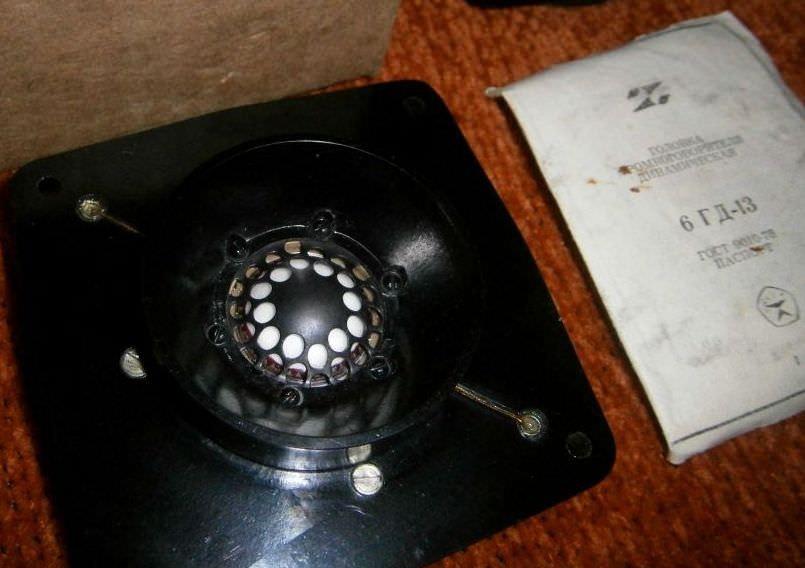

Первые образцы 6ГД-13-2000, выпускавшиеся для акустических систем серии , имели верхний фланец из эбонита. Это отличало их от более поздних версий с пластиковыми деталями. Эбонитовый фланец обеспечивал лучшую герметичность и долговечность, что высоко ценилось в профессиональной среде.

Документация

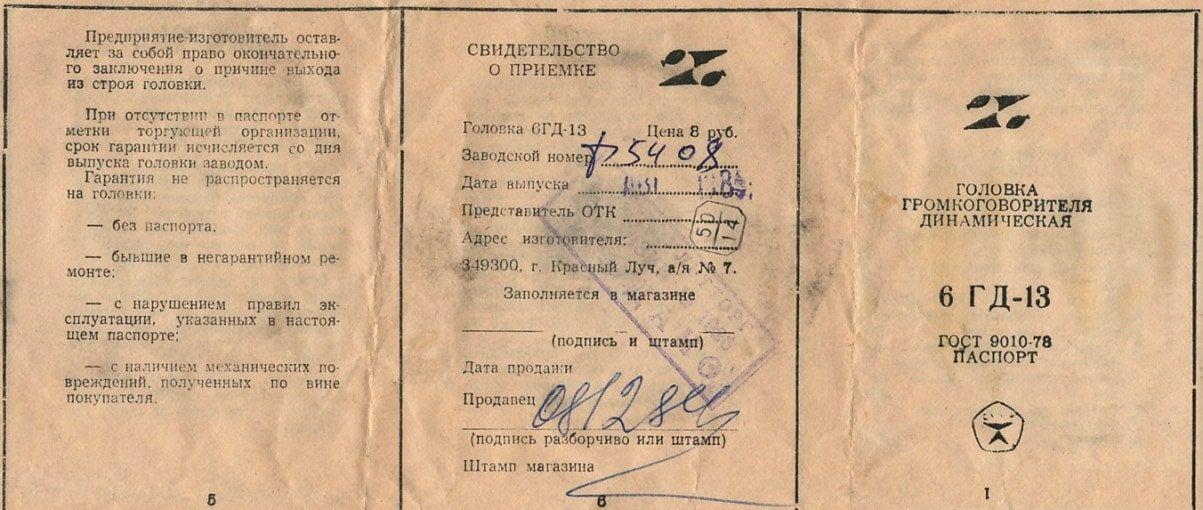

Для точной настройки и ремонта рекомендуется использовать официальные паспорта. Ниже представлены сканы документации на различные модификации.

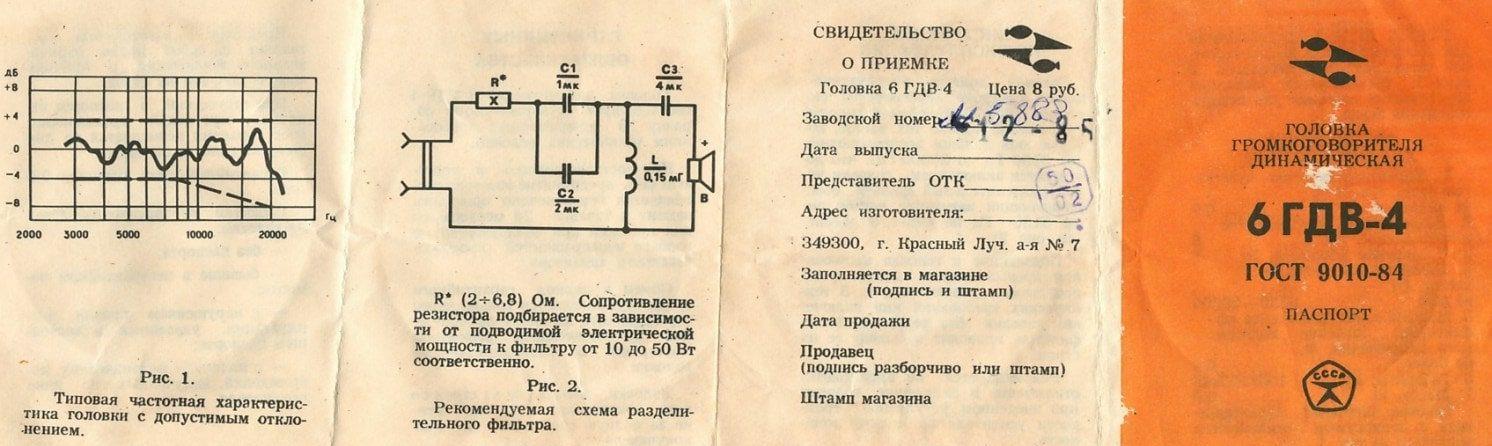

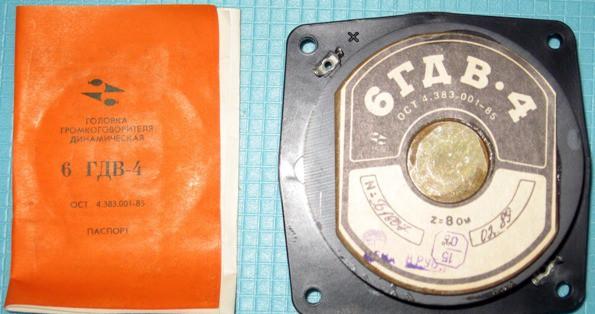

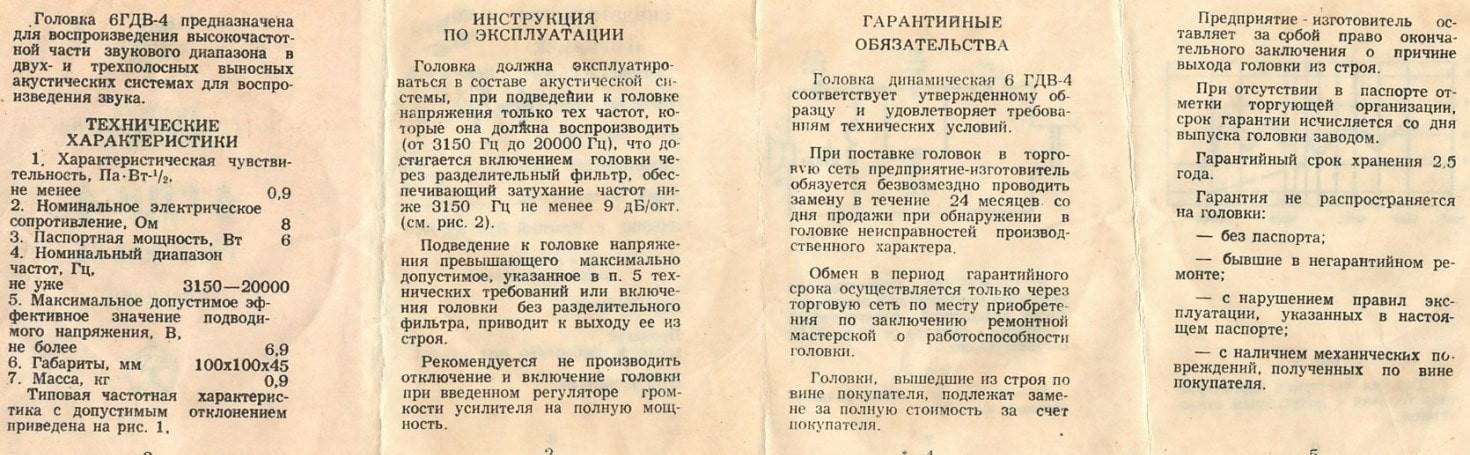

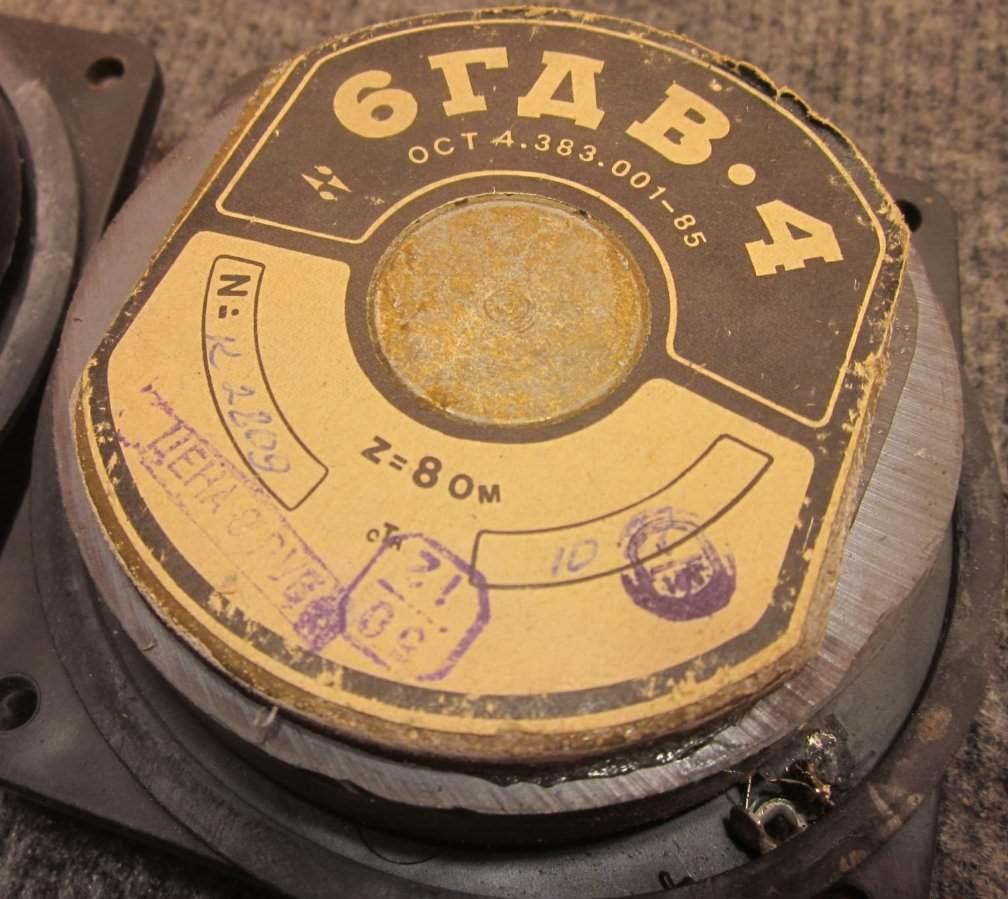

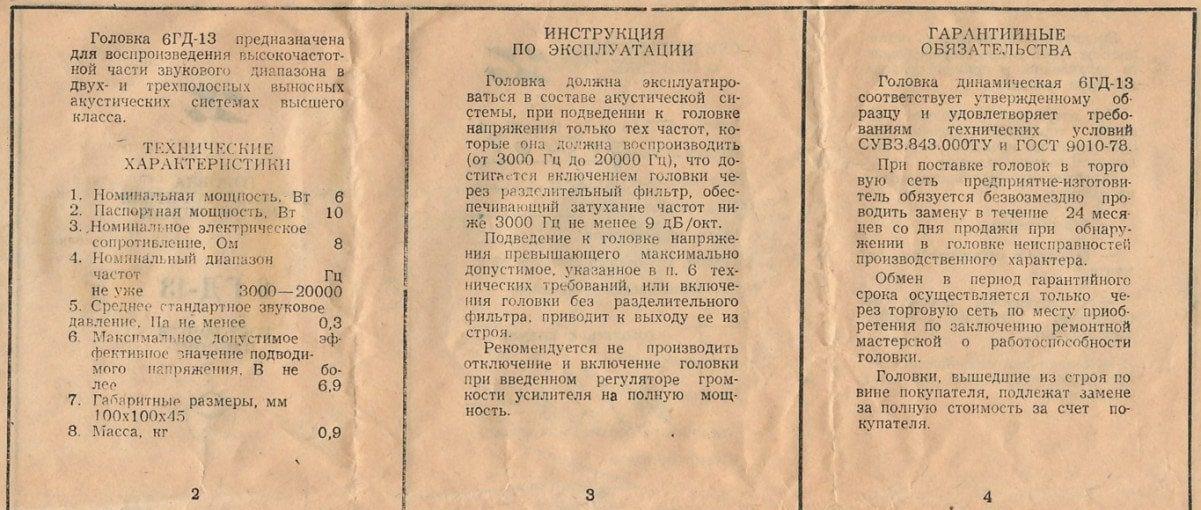

Паспорт 6ГДВ-4:
