Динамик 6 ГД-1 RRR: характеристики, размеры и назначение

Акустический динамик модели 6 ГД-1 от Рижского радиозавода (RRR) — это классика советского Hi-Fi. Эта модель относится к категории широкополосных громкоговорителей и исторически предназначалась для установки в открытые акустические системы (АС) стационарных радиоприёмников высшего класса. Динамик 6 ГД-1 заслуженно известен своей надежностью, богатым и детализированным звучанием, что делает его востребованным не только среди коллекционеров, но и среди современных аудиофилов, собирающих ламповые усилители или винтажные колонки. Для тех, кто ищет альтернативы, стоит также рассмотреть динамик 6 ГДШ-1А-4, который имеет схожую сферу применения в радиолх.

Весомым преимуществом данной конструкции является оптимизированная магнитная система и бумажный диффузор, что гарантирует устойчивую работу при различных уровнях мощности. Широкий частотный диапазон позволяет динамику воспроизводить как низкие, так и высокие частоты с приемлемыми искажениями. Это достигается благодаря качественной сборке на заводе имени А.С. Попова и использованию проверенных временем материалов.

Благодаря диаметру диффузора в 200 мм (8 дюймов) и мощному керновому магниту, динамик обеспечивает глубокие басы и чистые средние частоты, характерные для «советского звука». Полярность соединения указана на корпусе, что исключает ошибочное подключение при монтаже. Долговечность и устойчивость к перегрузкам делают этот громкоговоритель отличным выбором для длительного использования как в ретро-аппаратуре, так и в современных DIY-проектах.

Таблица технических характеристик 6 ГД-1 RRR

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления и подбора усилителя.

Изготовитель: Рижский радиозавод имени А.С. Попова (RRR).

Назначение: для установки в открытые АС стационарных радиоприёмников высшего класса.

Технические характеристики:

Эффективный рабочий диапазон частот: 60 – 6500 Гц

Неравномерность частотной характеристики: 15 дБ

Среднее стандартное звуковое давление: 4 бар

Уровень характеристической чувствительности: 96 дБ

Номинальное электрическое сопротивление: 8 Ом

Частота основного резонанса: 48 Гц (±8 Гц)

Номинальная мощность: 6 Вт

Предельная шумовая мощность: 12 Вт

Габаритные размеры 327х225х130 мм

Вес 1,3 кг

Описание конструкции:

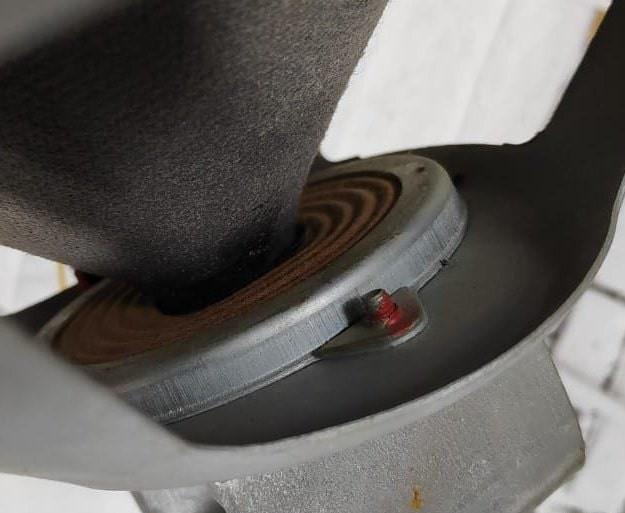

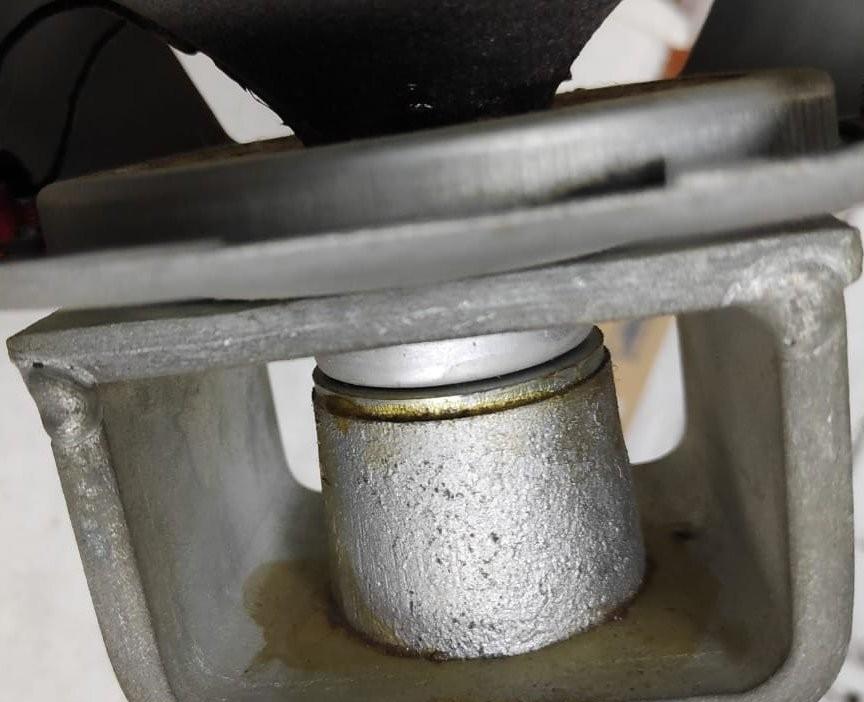

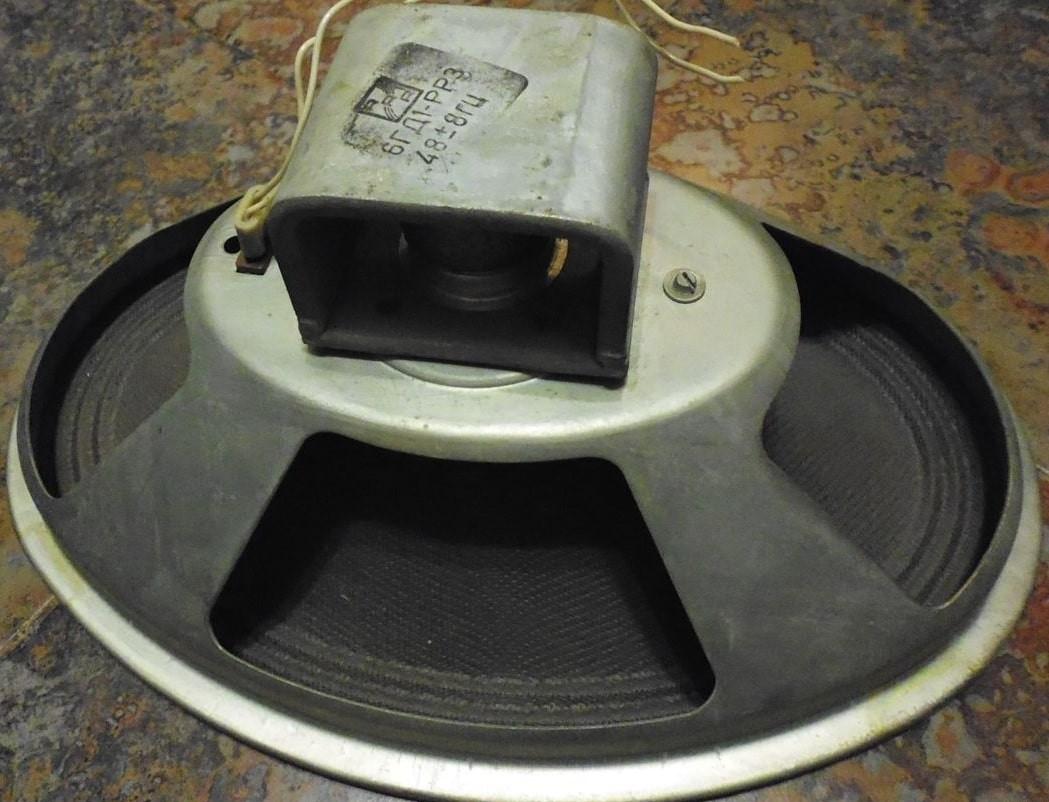

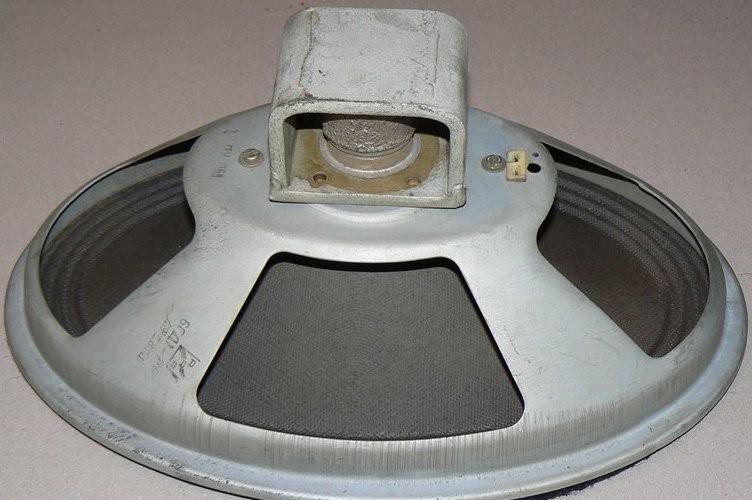

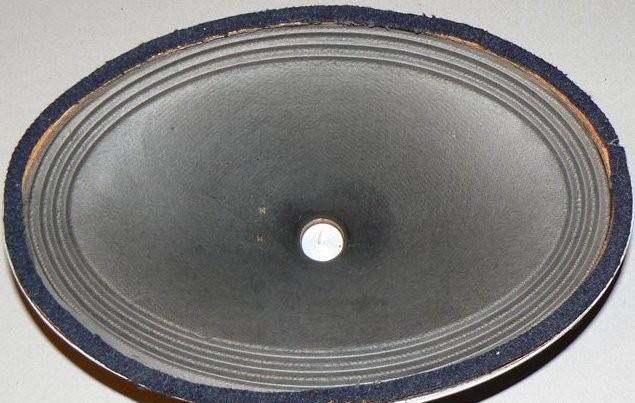

Динамик представляет собой овальную динамическую головку с неэкранированной магнитной системой. Корзина изготовлена методом штамповки из стали, что обеспечивает высокую жесткость конструкции. Диффузор с подвесом изготовлены из специальной бумажной массы, что придает звучанию характерную «теплоту» и естественность. Подвес имеет синусоидальную форму для увеличения хода диффузора. Центрирующая шайба выполнена из ткани, пылезащитный колпачок отсутствует, что является особенностью данной модели. Каркас звуковой катушки бумажный. Магнит керновой, литой, диаметром 25 мм. Звуковая катушка намотана медной жилой диаметром 0,15 мм с общим числом витков 97. Сопротивление по постоянному току составляет 7,8 Ом.

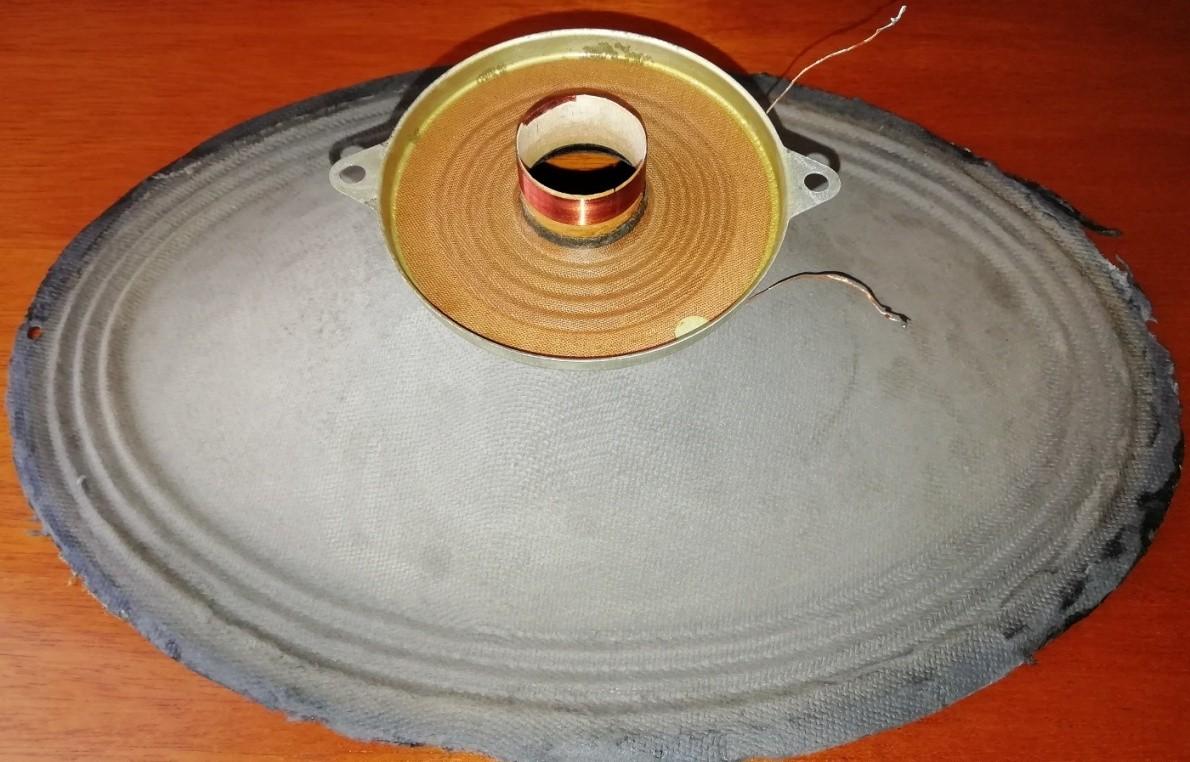

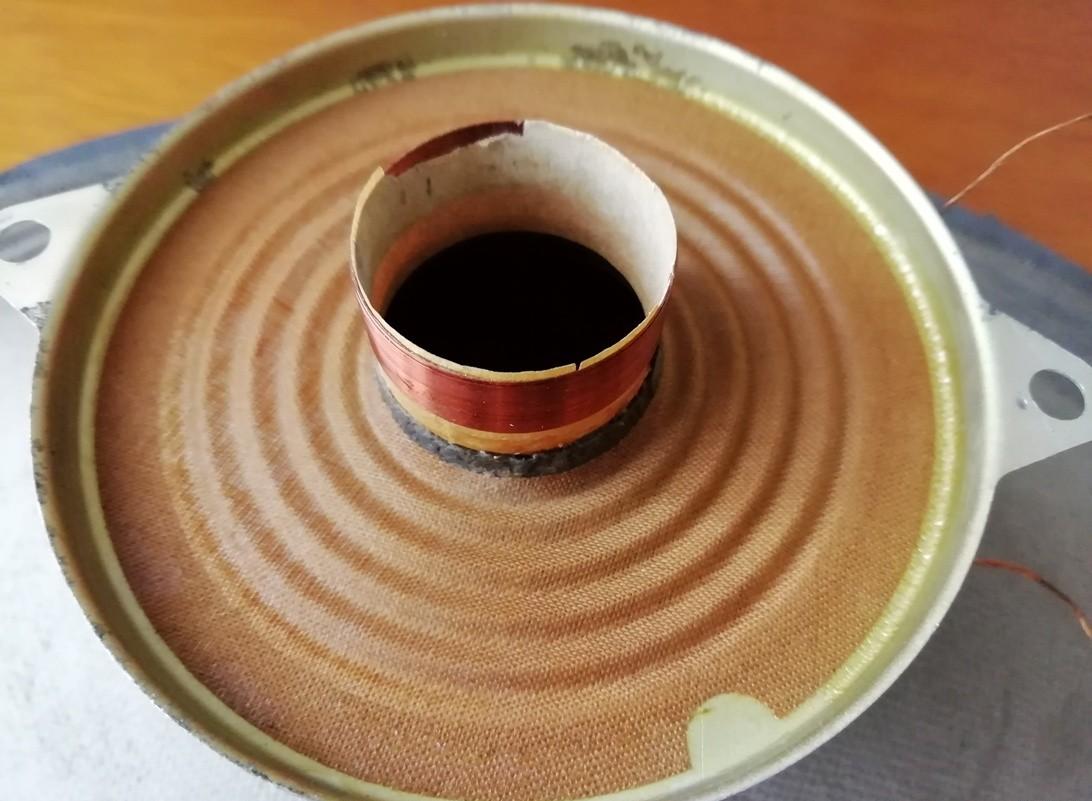

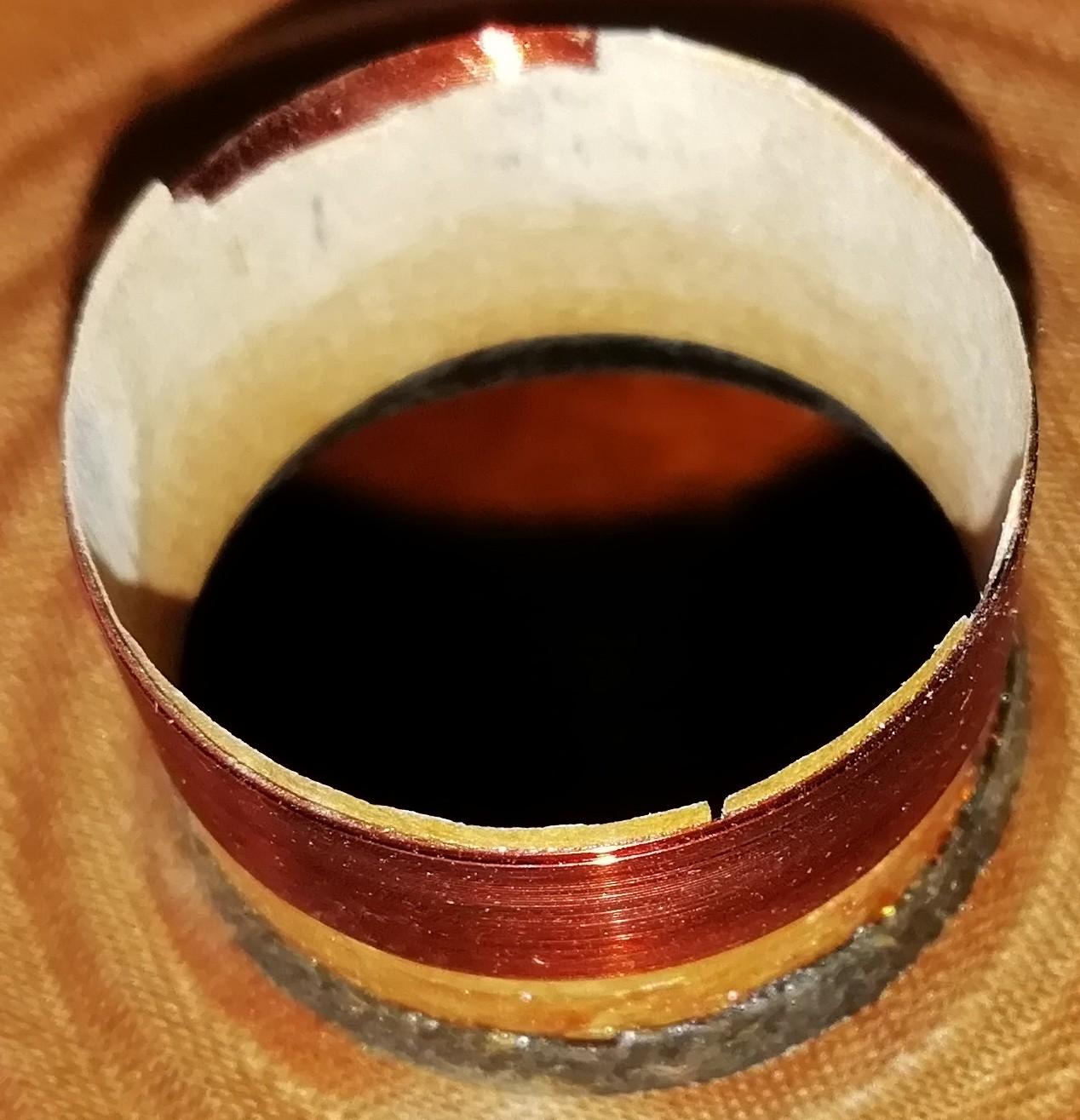

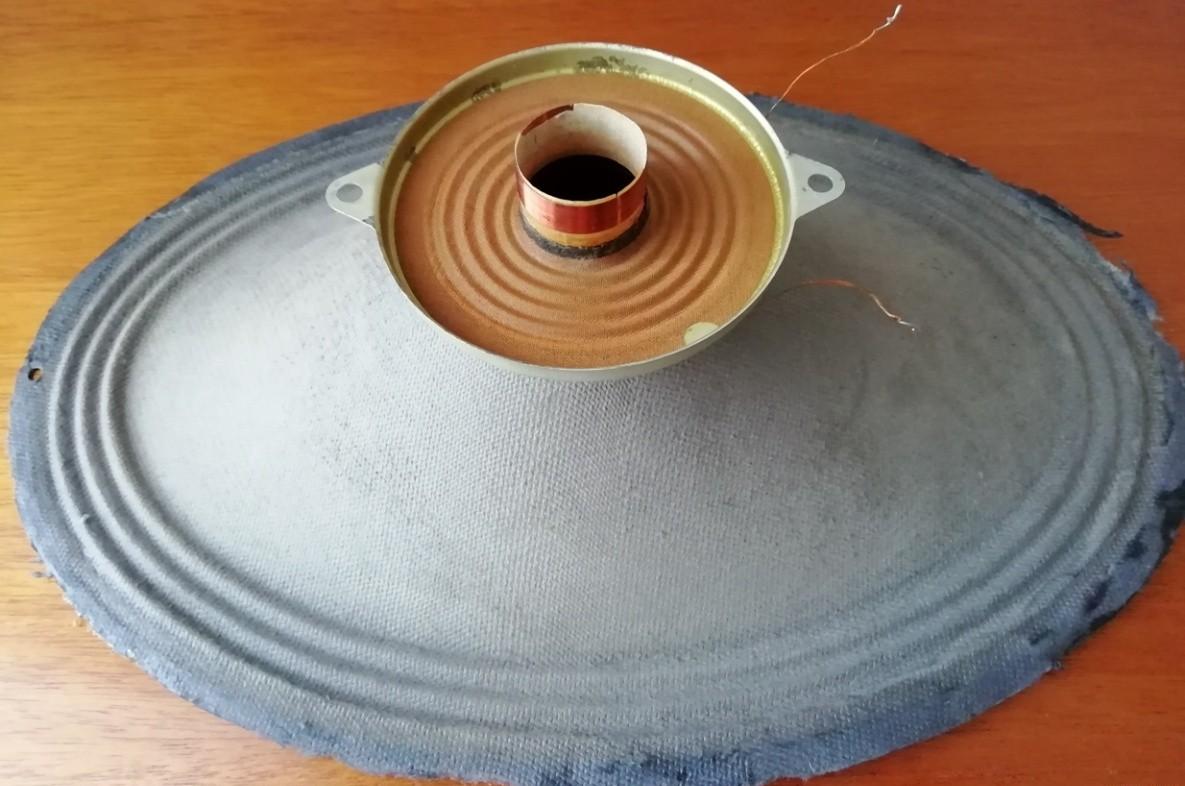

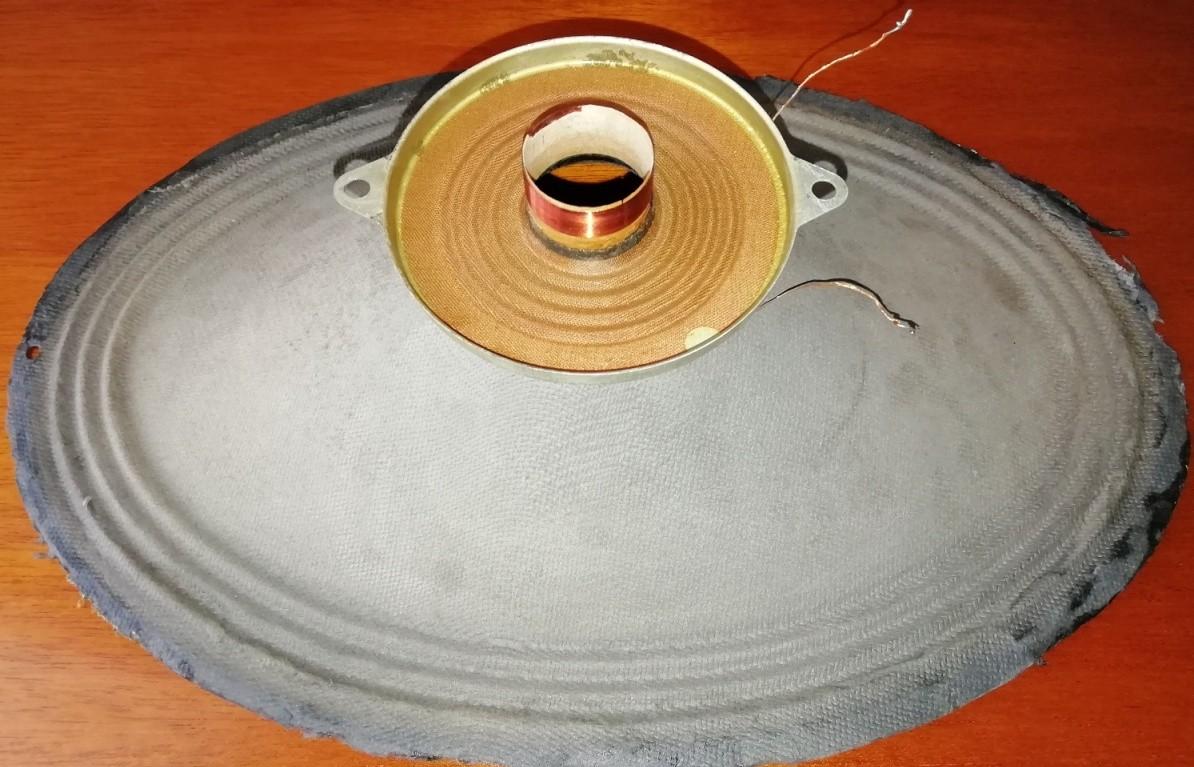

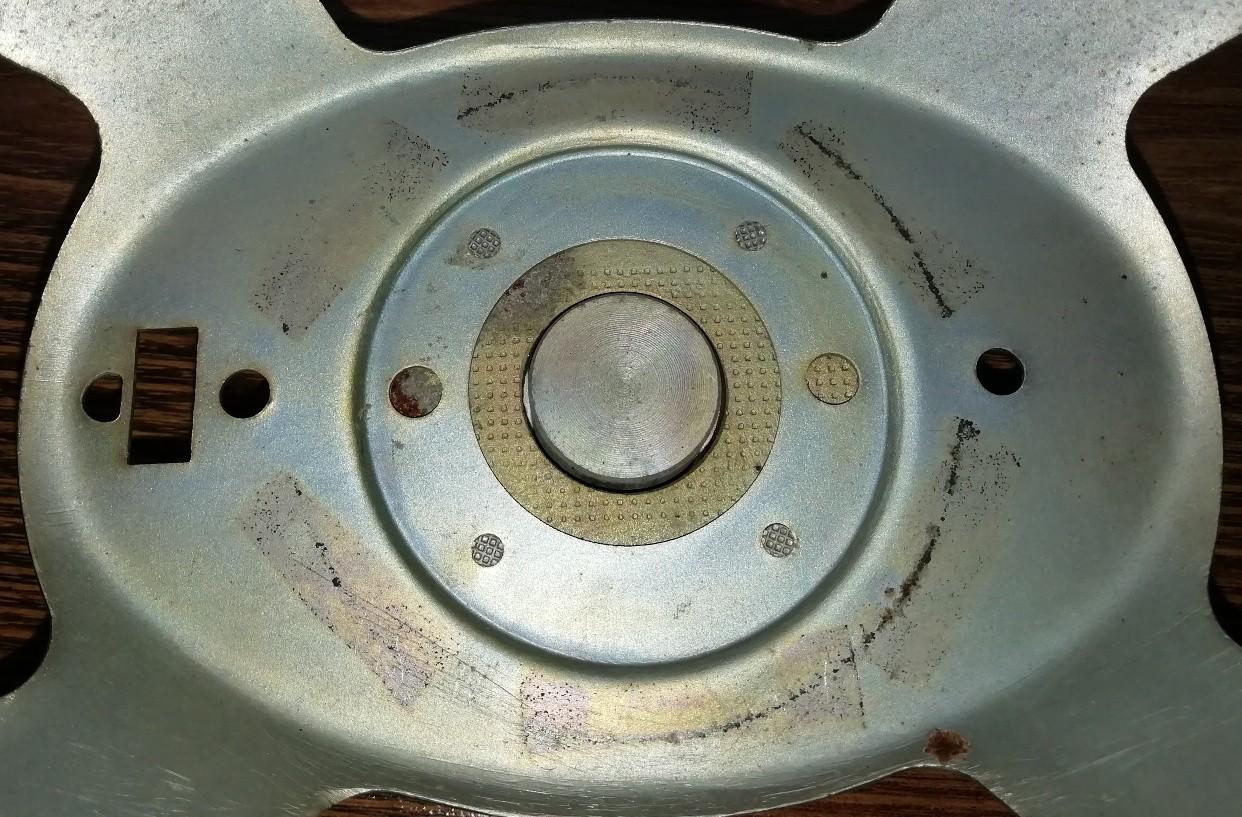

Разобранный 6 ГД-1 (прислал Илья):
