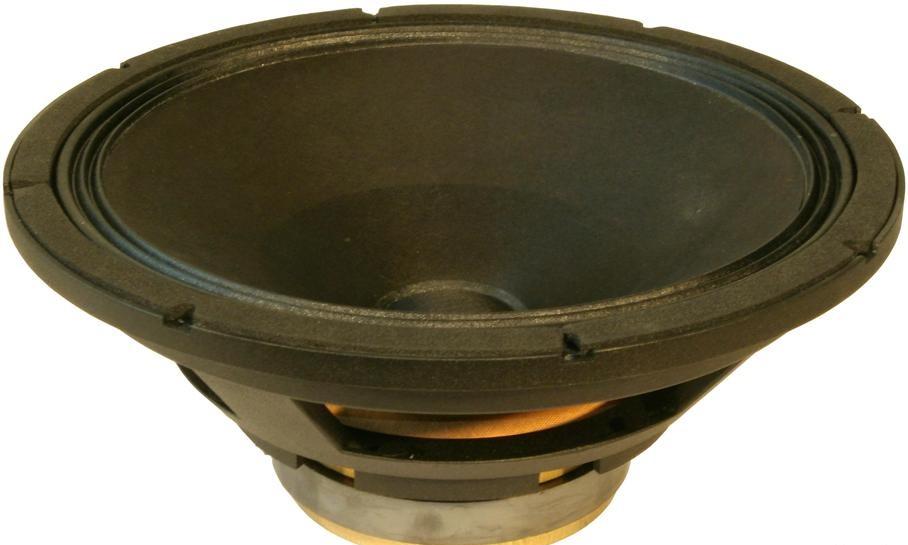

Динамик 50 ГДН-37-8 «Ноэма»: обзор и характеристики

Низкочастотный динамик 50 ГДН-37-8 производства новосибирской компании «Ноэма» представляет собой надежное решение для создания качественных акустических систем. Благодаря высокой эффективности и продуманной конструкции, этот драйвер часто выбирают для сборки сабвуферов и фазоинверторных коробов. Для тех, кто ищет более мощные решения, рекомендуем обратить внимание на 200 ГДН-37-8 «Ноэма», который предлагает аналогичный форм-фактор, но с увеличенной мощностью.

Технические характеристики 50 ГДН-37-8

Основные параметры динамика позволяют оценить его потенциал в различных типах корпусов:

  • Диапазон частот: 50 – 6000 Гц
  • Чувствительность: 98 дБ/Вт/м
  • Номинальное сопротивление: 8 Ом
  • Шумовая мощность: 15 Вт
  • Долговременная мощность: 50 Вт
  • Кратковременная мощность: 75 Вт

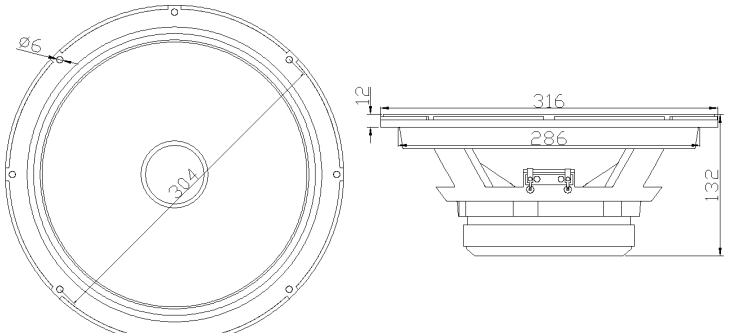

  • Габаритные размеры: Ø316х132 мм
  • Вес: 4,7 кг

Конструкция и материалы

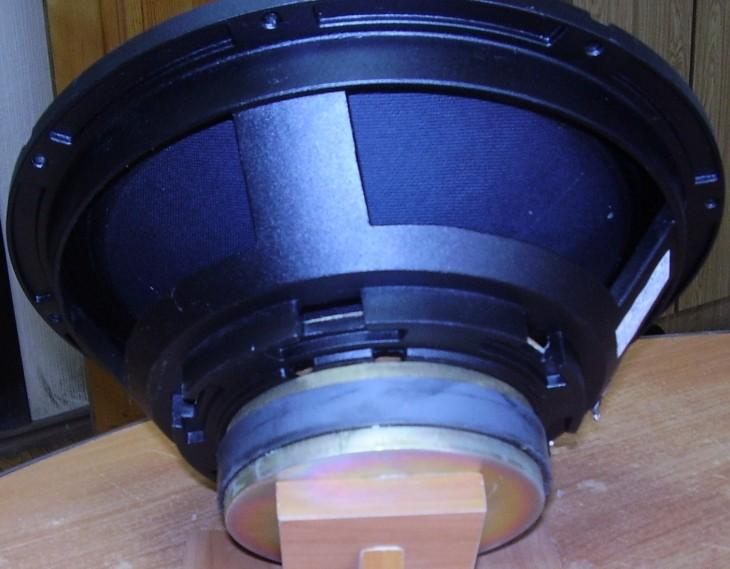

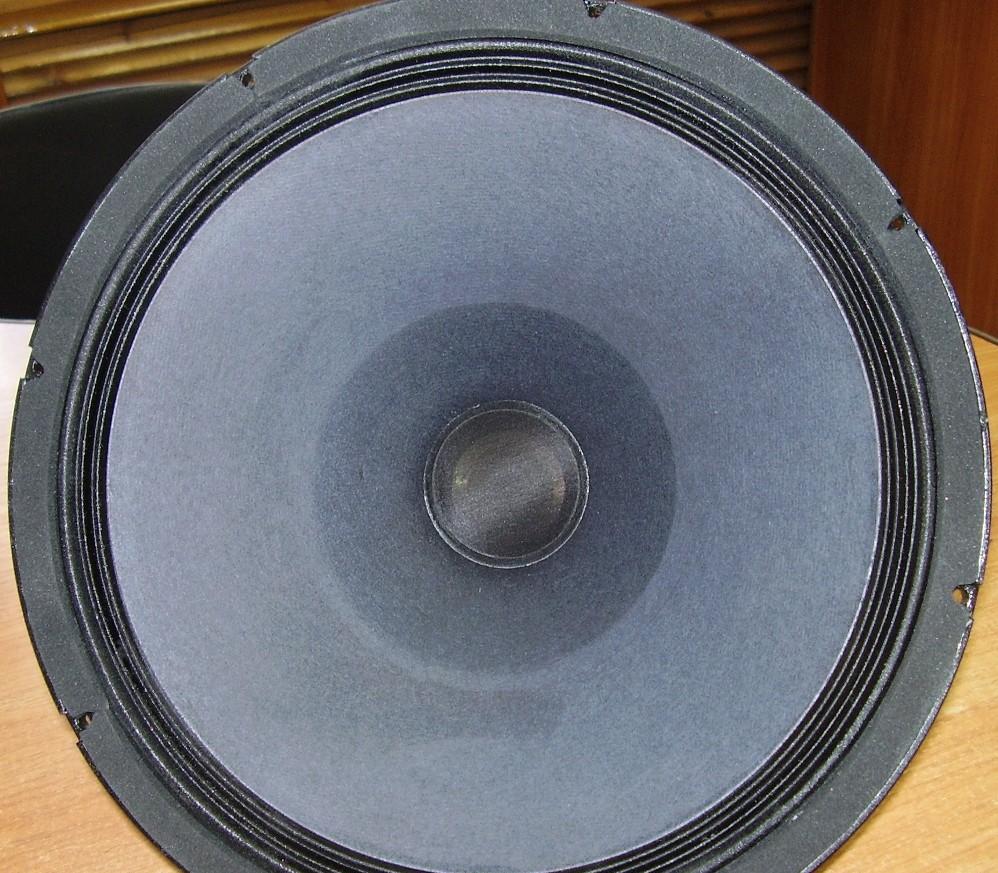

Конструкция динамика 50 ГДН-37-8 сочетает в себе классические решения и современные материалы. Корзина выполнена из алюминия методом литья, что обеспечивает жесткость и эффективный отвод тепла. Диффузор изготовлен из композитной целлюлозы, обладающей высокой прочностью на излом. Подвес из шёлка имеет трехволновую синусоидальную форму, что увеличивает ход катушки и снижает нелинейные искажения.

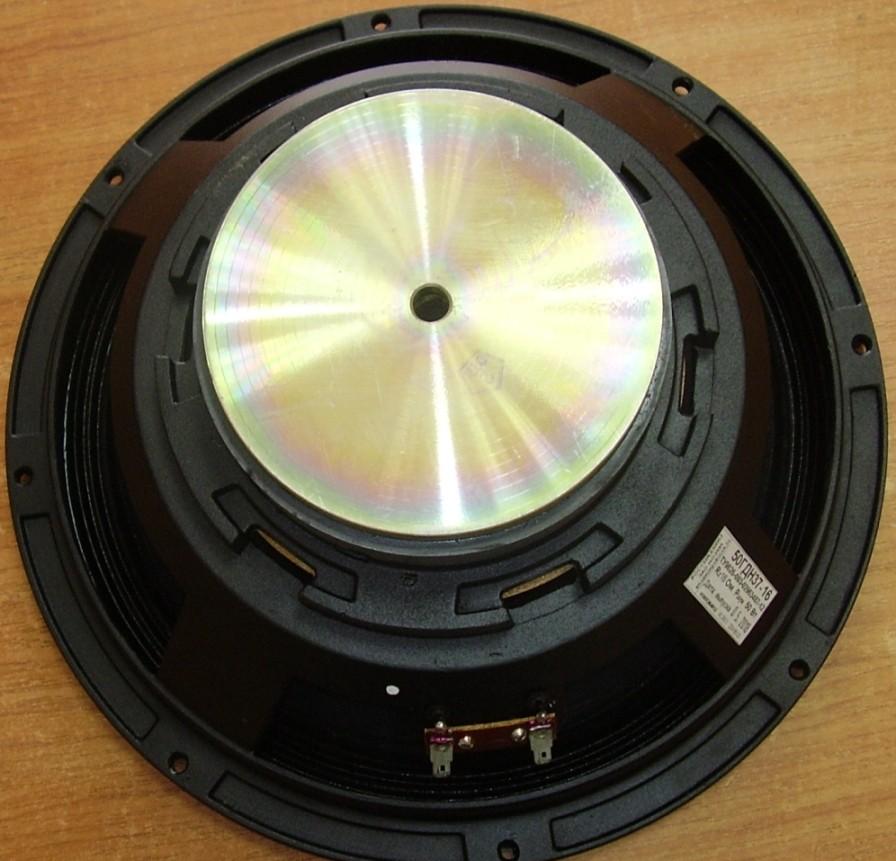

Центрирующая шайба плоская, тканевая. Магнитная система построена на кольцевом ферритовом магните размером 134х57х18 мм. Звуковая катушка диаметром 44,6 мм намотана в два слоя круглым медным проводом. Каркас ЗК изготовлен из кабельной бумаги К120. Ширина намотки составляет 12 мм, высота верхнего фланца — 8 мм. Индукция в зазоре достигает 1,2 Тл.

Для сравнения, если вам нужен динамик с еще большим ходом, можно рассмотреть 100 ГДН-45-8 «Ноэма», который отличается увеличенным магнитным зазором.

Параметры Тилей-Смолла (ТС)

Электрические и механические параметры необходимы для точного расчета акустического оформления:

  • Fs (резонансная частота): 35 Гц
  • Re (активное сопротивление): 5,5 Ом
  • Qts (общий добротность): 0,34
  • Qes (электрическая добротность): 0,36
  • Qms (механическая добротность): 9,86
  • Vas (эквивалентный объем): 222 л
  • Mms (масса подвижной системы): 37 г
  • Cms (подвижность): 0,56 мм/Н

Паспорт на диске.
