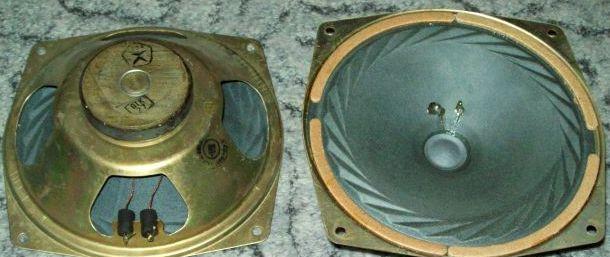

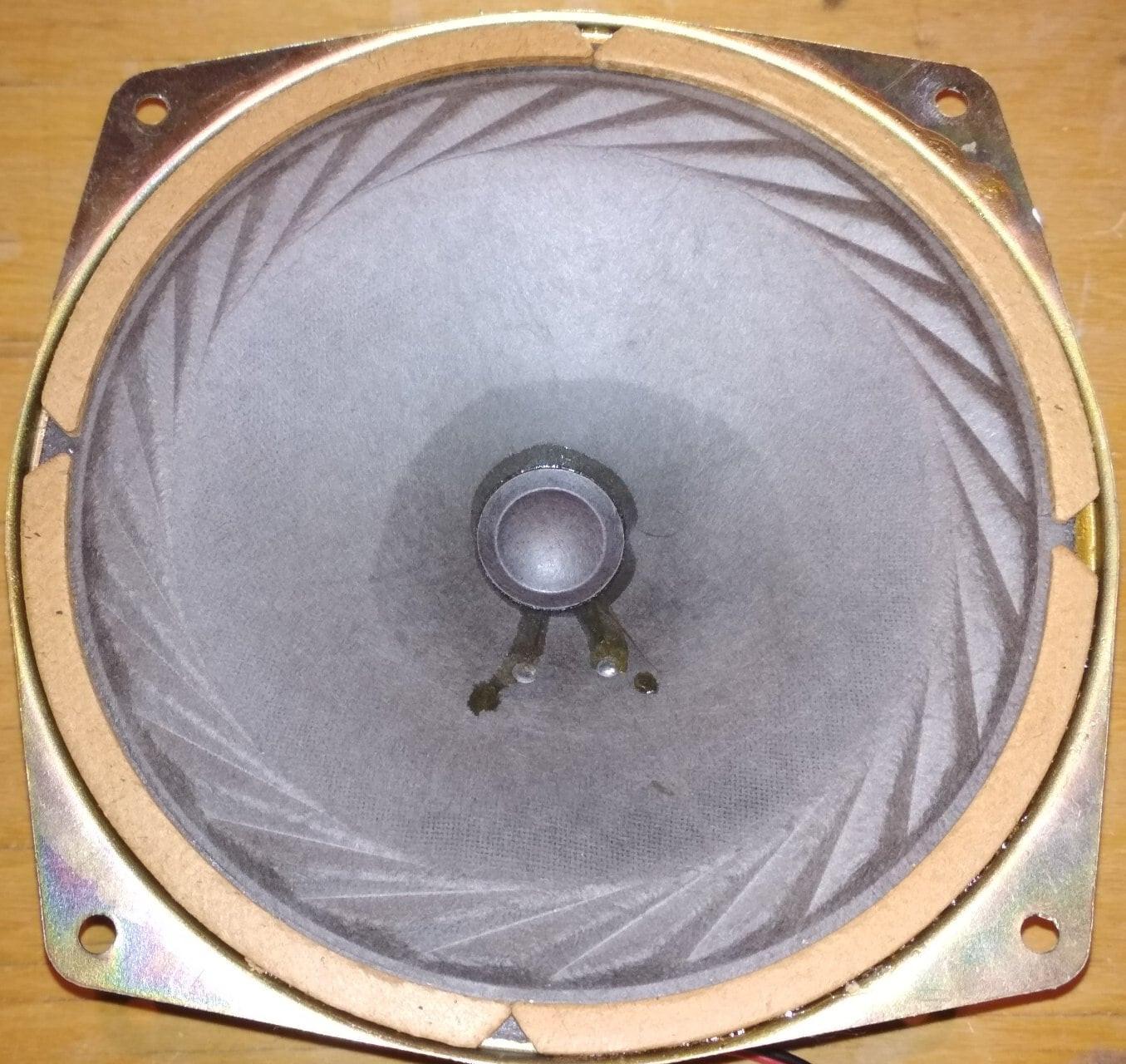

Динамик 5 ГДШ-2-4 (3 ГД-40): характеристики, размеры и применение

Представляем вашему вниманию легендарные акустические динамики модели 5 ГДШ-2-4 (также известная как 3 ГД-40) — высококачественные советские громкоговорители, отличающиеся ярким и чистым звучанием. Эти динамики идеально подходят для воспроизведения среднечастотного диапазона, обеспечивая насыщенное и сбалансированное звуковое покрытие. 5 ГДШ-2-4 широко использовался в советские времена и до сих пор пользуется уважением среди аудиофилов за свою надежность и прочность конструкции. Он имеет широкий спектр применения: от домашней акустики до профессиональных звуковых систем. Для тех, кто ищет альтернативу, рекомендуем ознакомиться с характеристиками Динамик 5 ГДШ-3-4 (3 ГД-42).

Благодаря прочному корпусу и качественным материалам, этот динамик демонстрирует стабильную производительность на протяжении длительного времени. Один из ключевых параметров — ход диффузора (4 мм), который обеспечивает воспроизведение звука без искажений даже на высоких громкостях. 5 ГДШ-2-4 представляет собой надежное решение для тех, кто ценит чистоту и глубину звука, а также долговечность техники. В отличие от более мощных аналогов, таких как Динамик 25 ГДШ-2Н-4, эта модель компактнее и легче, что делает её удобной для установки в различные корпуса.

Диаметр динамика составляет 3 дюйма (около 76 мм), что делает его компактным и удобным для установки. Магнит имеет достаточный размер (40 мм), чтобы обеспечить мощный и четкий звук. Этот динамик относится к категории среднечастотных, что идеально подходит для создания сбалансированной звуковой сцены. Особенностью модели является её универсальность и широкие возможности применения. Если вам нужен более современный вариант с похожими параметрами, посмотрите на Динамик 5 ГДШ-102.

Таблица характеристик 5 ГДШ-2-4 (3 ГД-40)

Ниже приведены основные технические параметры динамика. Обратите внимание на расшифровку маркировки: 5 — диаметр корпуса в дюймах, ГДШ — Громкоговоритель Динамик Широкополосный, 2 — тип конструкции, 4 — номинальное сопротивление 4 Ом.

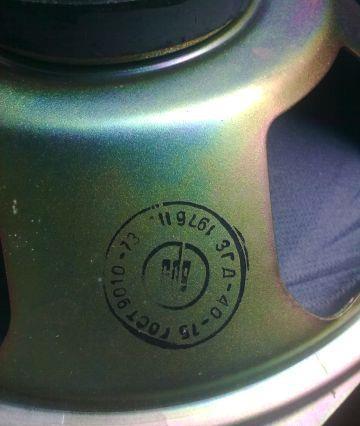

Старое наименование: 3 ГД-40

Изготовитель: ПО «Вега», г. Бердск.

Назначение: для применения в открытых выносных акустических системах второй группы сложности бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические характеристики:

Диапазон частот: 80 – 12500 Гц

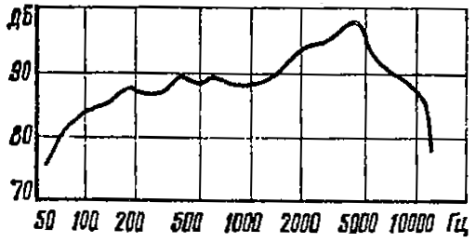

Неравномерность АЧХ: 14 дБ

Чувствительность: 90 дБ

Коэффициент гармоник при рабочей мощности:

200 – 630 Гц: 5%

1000 Гц: 4%

свыше 2000 Гц: 3%

Сопротивление: 4 Ом

Рабочая мощность: 3 Вт

Паспортная мощность: 5 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 15 Вт

Полная добротность: 2,2 (± 0,5)

Частота основного резонанса: 75 Гц (±15 Гц)

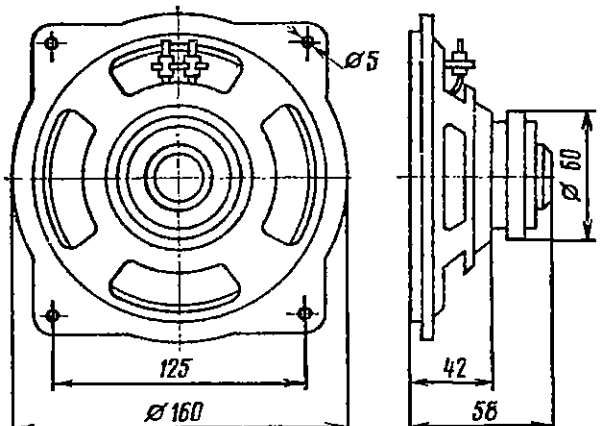

Размеры: 160х160х58 мм

Вес: 0,4 кг

Особенности конструкции:

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

1. Кольцевой ферритовый магнит марки М16БА190 размером К60х25х9 мм;
2. Керн диаметром 15 мм;
3. Верхний фланец с отверстием диаметром 16,7 мм;
4. Высота воздушного зазора 3 мм;
5. Радиальная ширина воздушного зазора 0,7 мм;

6. Индукция в зазоре 1,1 Тл.

Подвижная система:

1. Звуковая катушка, намотанная проводом марки ПЭЛ диаметром 0,13 мм, намотка двухслойная, общее число витков 49, в первом слое 25 витков, во втором 24, высота намотки 4 мм, омическое сопротивление 3,3 Ом. Каркас звуковой катушки изготовлен из бумаги марки К080-Н. Высота ЗК 11,5 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16,1 мм.
2. Диффузор с подвесом изготовленный из бумажной массы с пропиткой.
3. Центрирующая шайба, изготовлена из пропитанной ткани.
4. Пылезащитный колпачок из бумажной массы.
