Описание и назначение динамика 4ГД-43

Динамик 4ГД-43 — это советский громкоговоритель, который был широко популярен в СССР и до сих пор находит применение благодаря своим уникальным характеристикам и надежности. Модель 4ГД-43 представляет собой акустический динамик, предназначенный для использования в различных аудиосистемах, от домашних стереосистем до профессиональных звуковых установок. Выделяются они, прежде всего, качественным исполнением и характерным советским подходом к производству электроники. Для сравнения, более компактный аналог — Динамик 0,5 ГД-42.

Расшифровка модели 4 ГД-43 указывает на специфические особенности динамика: цифра 4 обозначает тип громкоговорителя, ГД — это сокращение от "громкоговоритель динамический", а 43 — номер модели. Эти динамики известны своим сбалансированным и детализированным звучанием, что делает их отличным выбором как для воспроизведения музыки, так и для создания домашних кинотеатров. В качестве альтернативы часто рассматривают Динамик 4 ГД-47-4.

Отдельного внимания заслуживают технические параметры устройства. Динамик имеет достаточную мощность для работы с небольшими и средними аудиосистемами, а также отличную чувствительность и широкий частотный диапазон. Невысокое сопротивление позволяет использовать его с большинством современных усилителей звука.

Ниже представлена таблица с основными характеристиками акустического динамика модели 4ГД-43:

Параметр	Значение
Колебательный ход диффузора	±3 мм
Размеры (в дюймах)	12 дюймов
Громкоговоритель	Динамический
Применение	Аудиосистемы, домашние кинотеатры
Диаметр динамика	300 мм
Вес	1.5 кг
Мощность (сколько ватт)	50 Вт
Чувствительность	92 дБ
Минимальная мощность (от скольки ватт играет)	10 Вт
Диаметр магнита	100 мм
Характер звучания	Сбалансированное
Полярность	Нейтральная

Назначение: применение в открытых акустических системах автомобильной радиоаппаратуры для работы в помещениях и на открытом воздухе. Исполнение – общепромышленное, экспортное, тропическое. Внешне схож с .

Технические характеристики 4ГД-43:

Диапазон воспроизводимых частот: 125 – 7500 Гц

Неравномерность АЧХ: 14 дБ

Чувствительность: 92 дБ

Номинальное звуковое давление: 99 дБ

Коэффициент гармоник на частотах:

до 1000 Гц: 5 %

выше 1000 Гц: 2 %

Номинальное сопротивление: 4 Ом

Паспортная мощность: 4 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 10 Вт

Частота основного резонанса: 120 Гц (±20 Гц)

Полная добротность: 1,3 (±0,5)

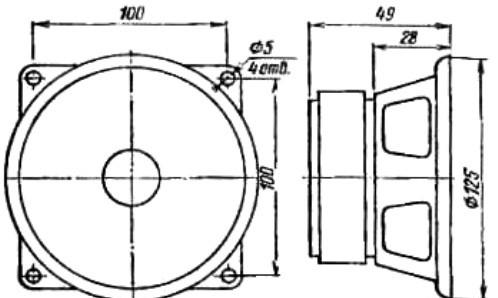

Размеры: Ø125х49 мм

Вес: 0,6 кг

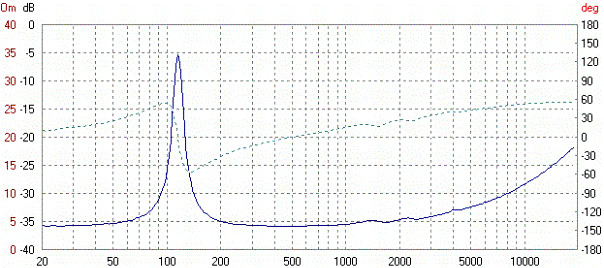

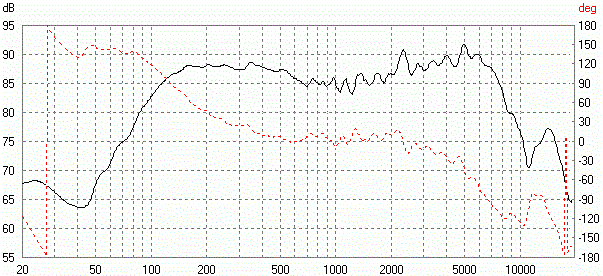

АЧХ и импеданс:

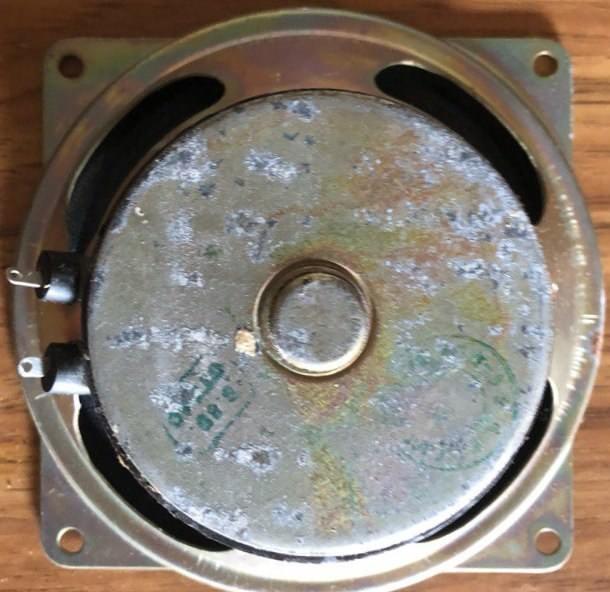

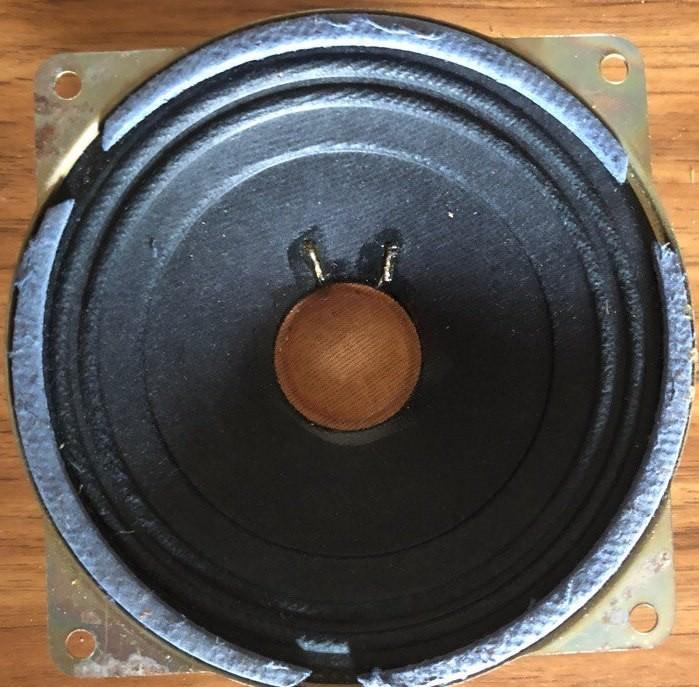

Конструкция 4ГД-43

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали. Диффузор конической формы с синусоидальным подвесом изготовлен из бумажной массы. Центрирующая шайба и колпачок изготовлены из ткани с пропиткой. Электрическое напряжение подается на клеммы входа головки, выполненные в виде лепестков, установленных в резиновых втулках, закрепленных в корзине. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 60, в первом слое 31 виток, во втором 29. Омическое сопротивление 4 Ом (±0,6 Ом). Внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 16,3 мм. Высота звуковой катушки 14 мм.
