Динамик 4ГД-36: характеристики, размеры и применение

Динамик 4ГД-36 — это легендарный советский широкополосный громкоговоритель номинальной мощностью 20 Вт и диаметром диффузора 210 мм. Изделие отличается высокой надежностью и качественной сборкой, что обеспечило ему популярность как в профессиональных аудиосистемах, так и в домашней акустике. Благодаря прочной конструкции и устойчивости к внешним воздействиям, этот динамик остается востребованным для реставрации vintage-аппаратуры и создания самоделок.

Громкоговорители серии 4ГД, к которой относится данная модель, производились для массового рынка и профессиональных задач. Если вас интересуют другие представители этой линейки, рекомендуем ознакомиться с характеристиками динамика 4ГД-47-4, который имеет схожую конструкцию, но отличается параметрами магнитной системы.

Использование 4ГД-36 в домашних аудиосистемах позволяет получить чистый и насыщенный звук, подходящий как для музыки, так и для кино. Конструкция динамика продумана до мелочей: от бумажного диффузора до стальной корзины. Ниже приведены подробные технические данные, позволяющие оценить возможности этого устройства.

Таблица основных характеристик 4ГД-36

Основные параметры акустического динамика дают полное представление о его производительности. Значительным преимуществом модели является её долговечность.

Параметр	Значение
Ход диффузора	4 мм
Размеры в дюймах	8 дюймов
Громкоговоритель	Да
Применение	Бытовое и профессиональное
Диаметр динамика	210 мм
Вес	1.5 кг
Номинальная мощность	20 Вт
Полоса воспроизводимых частот	50-16000 Гц
Минимальная мощность воспроизведения	1 Вт
Диаметр магнита	90 мм
Характер звучания	Чистый и насыщенный
Происхождение	Советские динамики
Расшифровка модели	4 — номинальный диаметр в дюймах, ГД — Громкоговоритель динамический, 36 — номер модели
Полярность	2 терминала

Назначение: для применения в открытых акустических системах бытовой радиоаппаратуры второй группы сложности для работы в помещениях. Исполнение: общепромышленное, экспортное, тропическое.

Технические характеристики 4ГД-36

Диапазон частот: 63 – 12500 Гц

Неравномерность АЧХ: 16 дБ

Чувствительность: 92 дБ

Коэффициент гармоник при рабочей мощности:

125 Гц: 7%

200 – 300 Гц: 5%

1000 – 8000 Гц: 3%

Сопротивление: 4 Ом

Рабочая мощность: 0,8 Вт

Паспортная и долговременная мощность: 8 Вт

Кратковременная мощность: 15 Вт

Полная добротность: 1,4 (±0,3)

Частота основного резонанса: 65 Гц (+20 Гц, -15 Гц)

Размеры: Ø200х75,6 мм

Вес: 0,88 кг

Особенности конструкции 4ГД-36

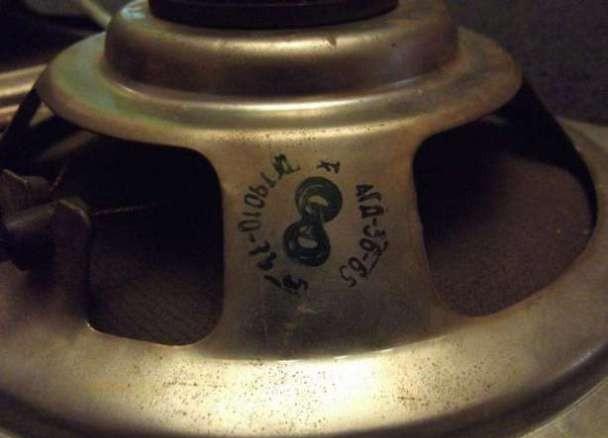

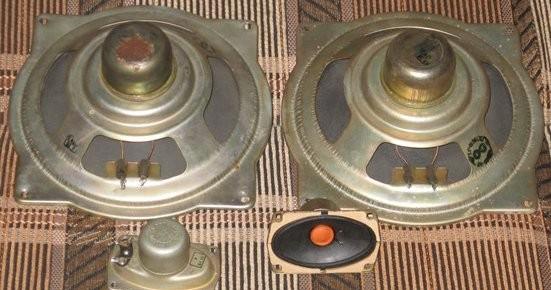

Динамик конструктивно схож с , однако имеет существенные отличия в магнитной системе. В 4ГД-36 используется мощный керновый магнит, обеспечивающий стабильное магнитное поле. Головка громкоговорителя электродинамического типа, широкополосная, круглой формы. Корзина выполнена из штампованной стали, что придает конструкции необходимую жесткость.

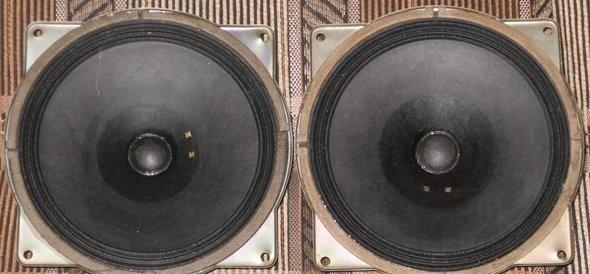

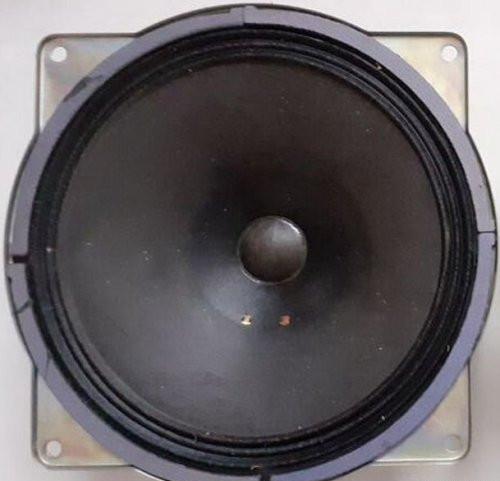

Диффузор имеет конусообразную форму с синусоидальным подвесом и изготовлен из специальной бумажной массы, что обеспечивает правильный ход и гашение паразитных резонансов. Центрирующая шайба сделана из пропитанной ткани, а пылезащитный колпачок — из бумажной массы. Для тех, кто ищет динамики большего диаметра для сабвуферных задач, можно рассмотреть динамик 25 ГД-32.
