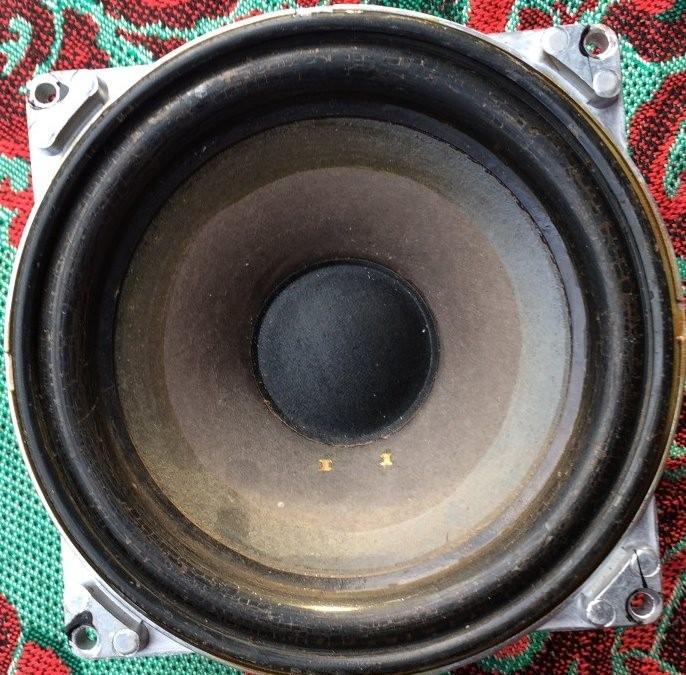

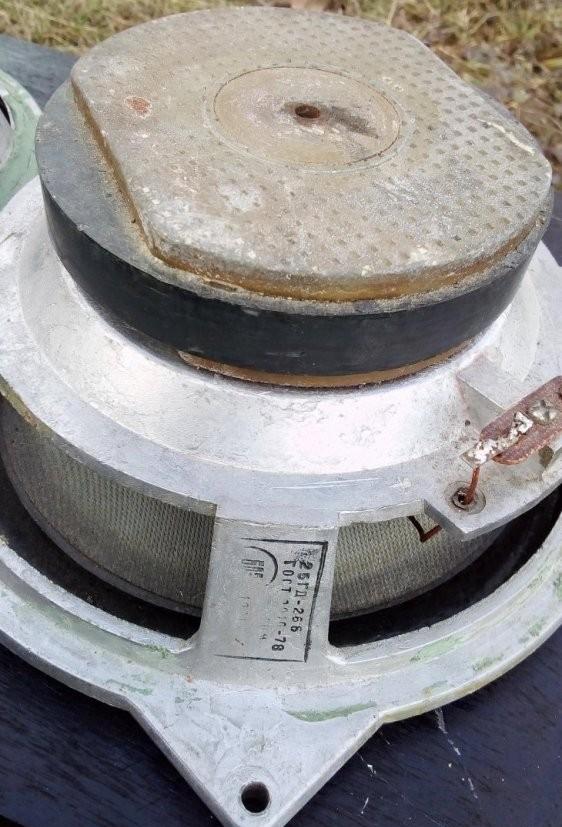

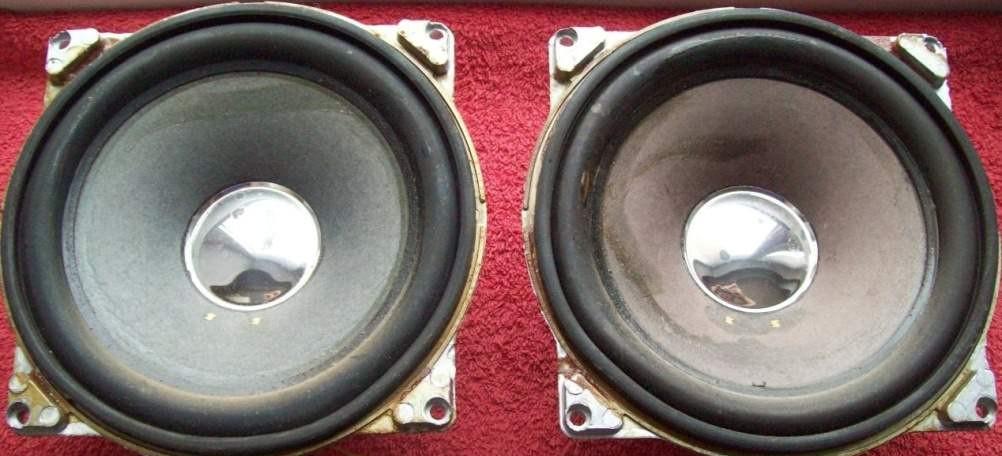

Советский широкополосный динамик 35 ГДН-1-4 (также известный как 25 ГД-26Б) — это громкоговоритель диаметром 25 см (10 дюймов) с номинальной мощностью 75 Вт и сопротивлением 4 Ом. Предназначен для создания домашних акустических систем и студийных мониторов. Обеспечивает глубокие басы и чистые средние частоты благодаря конструкции ПО «Вега» и надежной магнитной цепи. Динамик отличается высокой чувствительностью и долговечностью, что делает его популярным выбором для реконструкции vintage-аудиотехники и сборки качественных АС.
Ключевой особенностью модели является сбалансированный звуковой профиль: чистые и естественные средние частоты в сочетании с глубокими басами. Это достигается за счет использования качественных материалов диффузора и продуманной конструкции корзины. Диаметр 10 дюймов позволяет эффективно воспроизводить широкий спектр частот с минимальными искажениями. Динамик хорошо работает с усилителями разной мощности, а указание полярности на корпусе упрощает процесс монтажа и настройки. Надежные крепления обеспечивают стабильную работу на протяжении многих лет.
Для тех, кто ищет альтернативы или дополнительные варианты, также стоит обратить внимание на динамик 35 ГДН-1-8 (25 ГД-26В), который имеет другие электрические параметры.
Технические характеристики и размеры 35 ГДН-1-4
| Характеристика | Значение |
|---|---|
| Ход диффузора | 10 мм |
| Размеры в дюймах | 10 дюймов |
| Громкоговоритель | 35 ГДН-1-4 |
| Применение | Домашние аудиосистемы, студийные мониторы |
| Диаметр динамика | 10 дюймов |
| Вес | 3.2 кг |
| Номинальная мощность | 75 Вт |
| Параметры | Чувствительность 93 дБ, сопротивление 4 Ом |
| Минимальная мощность (играет от) | 30 Вт |
| Диаметр магнита | 125 мм |
| Характер звучания | Чистое, глубокие басы, естественные средние частоты |
| Происхождение | Произведен в СССР |
| Расшифровка модели | 35 - диаметр в см, ГДН - громкоговоритель низких частот, 1 - номер модели, 4 - импеданс |
| Полярность | Указана на корпусе |
Изготовитель: ПО «Вега», г. Бердск; “Комета”, г. Новосибирск.
Назначение: для применения в закрытых акустических системах высшей и первой группы сложности в качестве низкочастотного звена для работы в помещениях.
Технические характеристики 35ГДН-1-4:
Диапазон частот: 40 – 5000 Гц

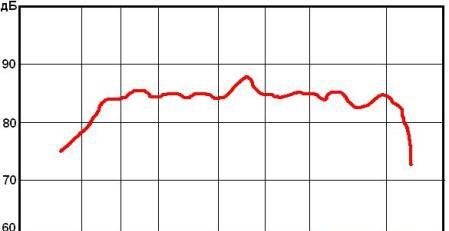

Неравномерность АЧХ: 14 дБ
Чувствительность: 84 дБ
Рабочая мощность: 25 Вт
Коэффициент гармоник на частотах:
125 Гц: 7%
200 – 630 Гц: 5%
1000 – 2000 Гц: 3%
Сопротивление: 4 Ом
Паспортная мощность: 35 Вт
Долговременная мощность: 50 Вт
Кратковременная мощность: 125 Вт
Основной резонанс: 30 Гц (± 5 Гц)
Полная добротность: 1 (±0,5)
Эквивалентный объем: 50 л
Размеры: Ø 200х97 мм
Вес: 2,1 кг

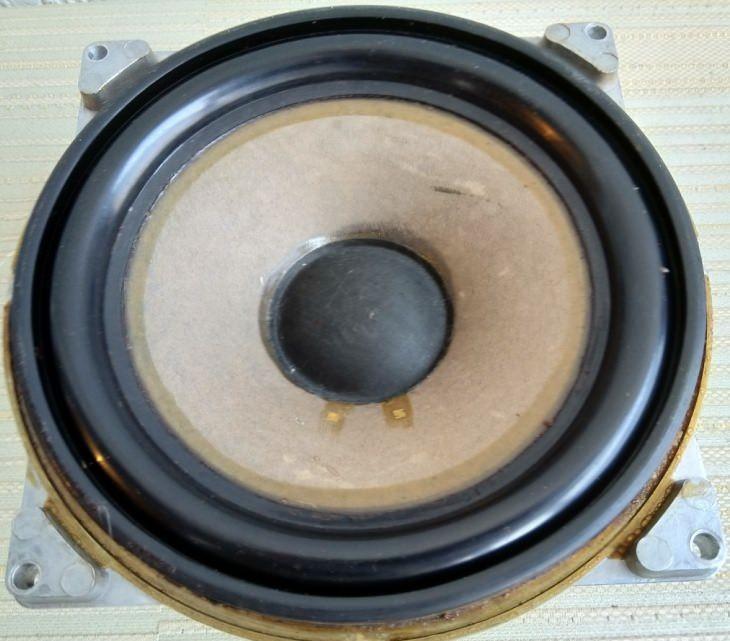

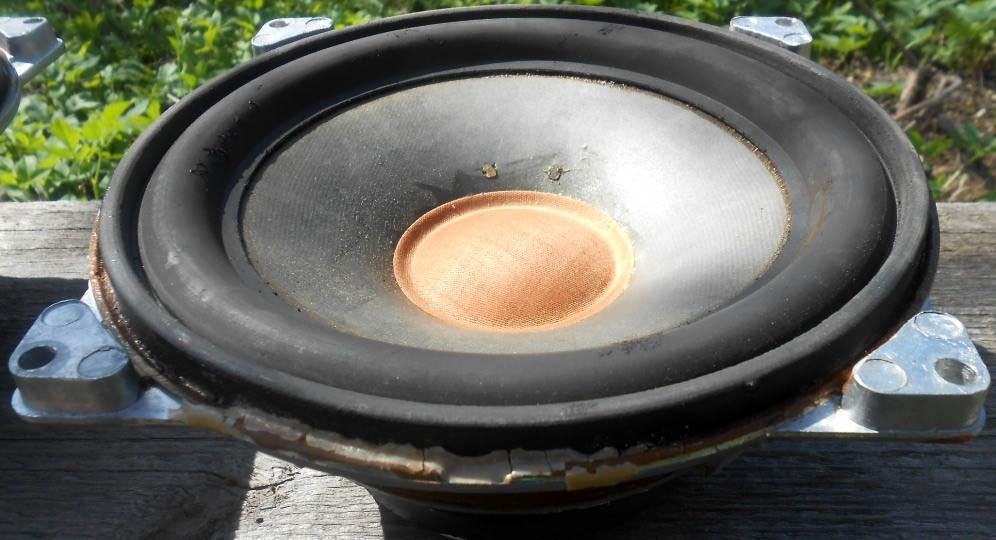

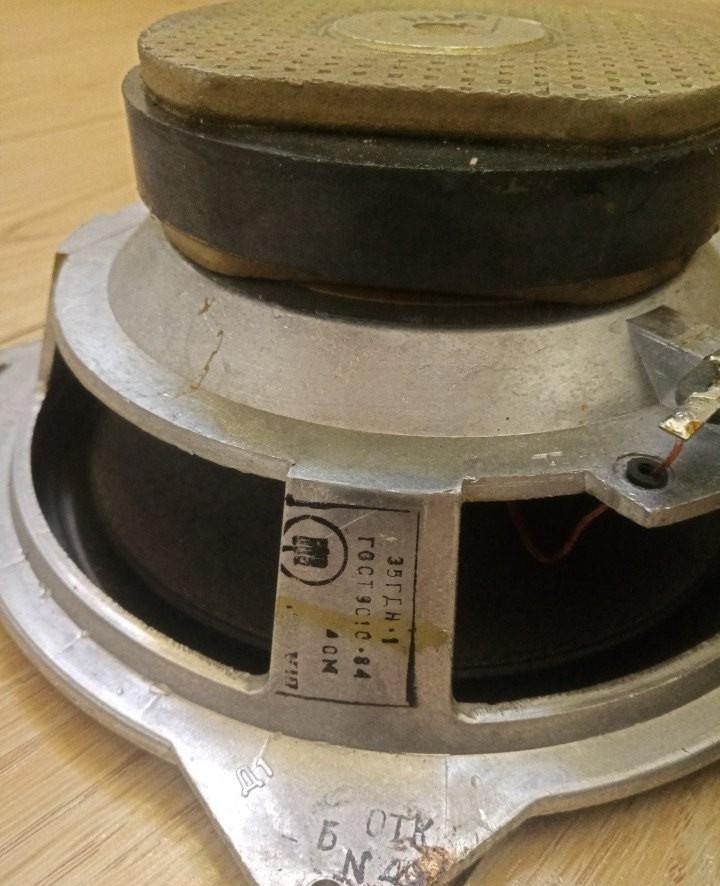

Конструкция 35ГДН-1-4

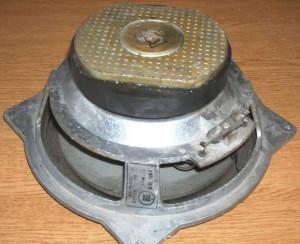

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина выполнена методом литья из алюминиевого сплава под давлением.
Магнитная цепь 35ГДН-1:
- Кольцевой ферритовый магнит марки М28РА180 размером К110х45х16 мм.
- Керн диаметром 39,82 мм.
- Верхний фланец с отверстием диаметром 42,75 мм.
- Высота воздушного зазора 7 мм, его радиальная ширина 1,46 мм, индукция в зазоре 0,95 Тл.

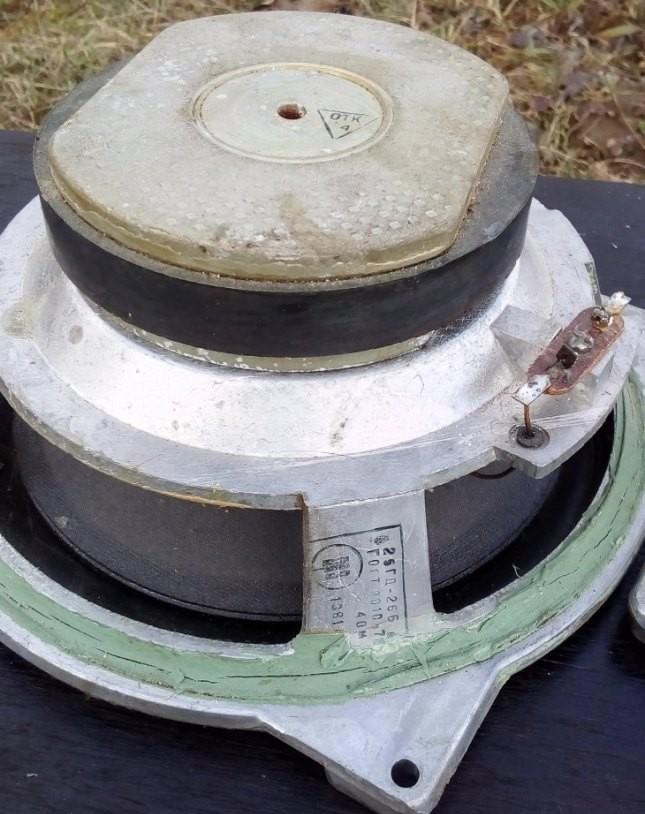

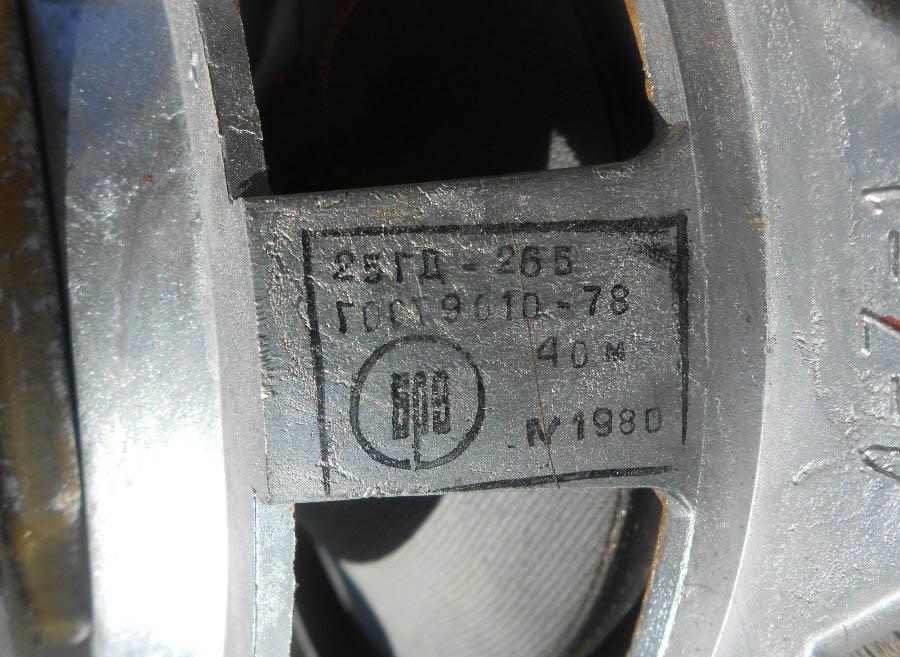

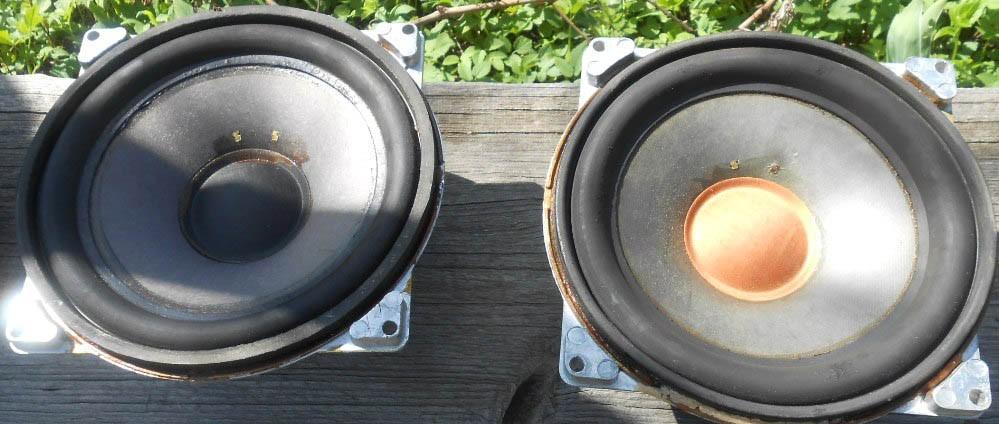

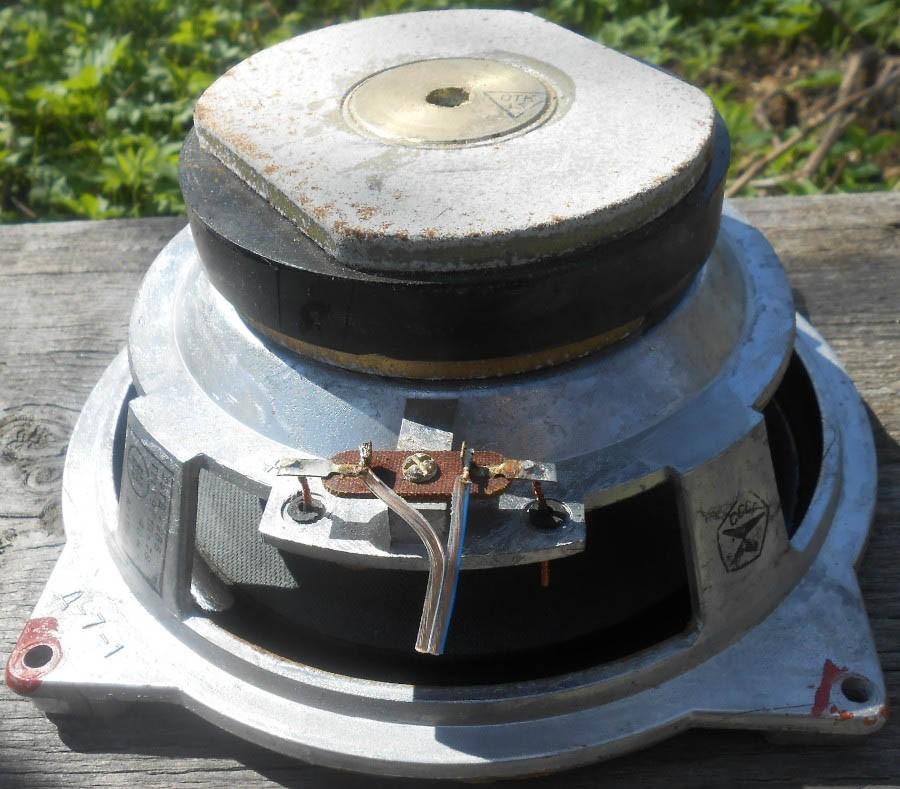

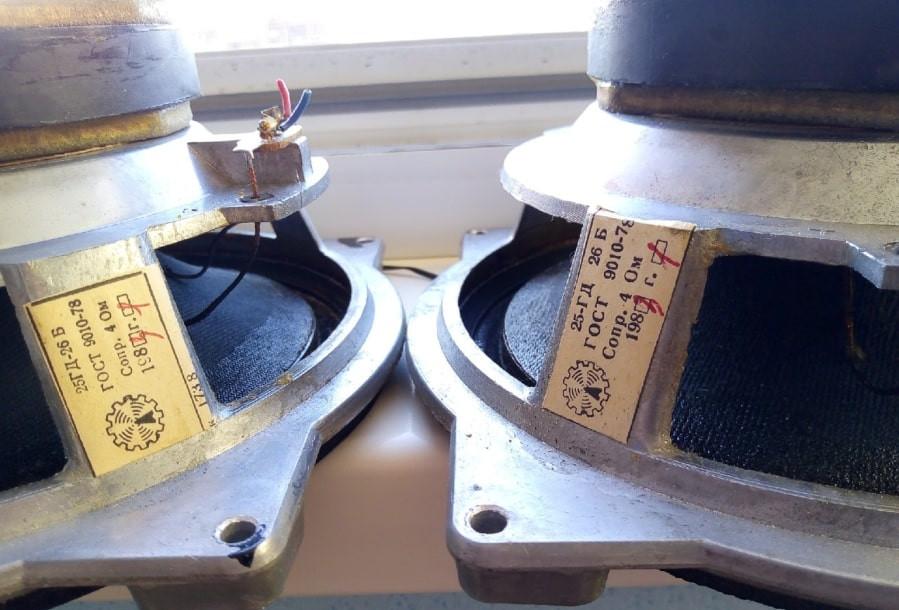

25ГД-26Б Комета, Новосибирск:
Подвижная система 35ГДН-1-4:

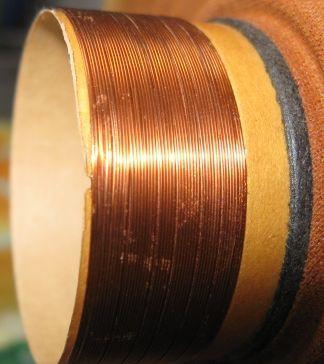

- Звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,28 мм, намотка двухслойная, в первом слое 47 витков, во втором – 44, высота намотки 13,5 мм, омическое сопротивление 3,6 Ом (±0,36 Ом). Каркас ЗК изготовлен из бумаги марки К-120Н. Высота ЗК 26,2 мм, внутренний диаметр 40,32 мм, внешний (вместе с намоткой) 42 мм.
- Звуковая катушка 25ГД-26 высотой намотки 16 мм. Провод используется диаметром 0,27-0,28 мм по меди. Количество витков в первом слое 48, во втором – 47, общее число витков 95.

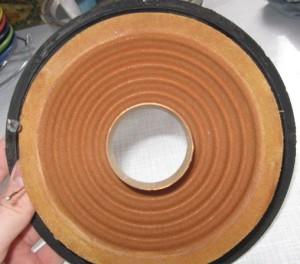

- Диффузор конусный из бумажной массы с пропиткой.
- Подвес тороидальной формы из резины.
- Центрирующая шайба из ткани с пропиткой.

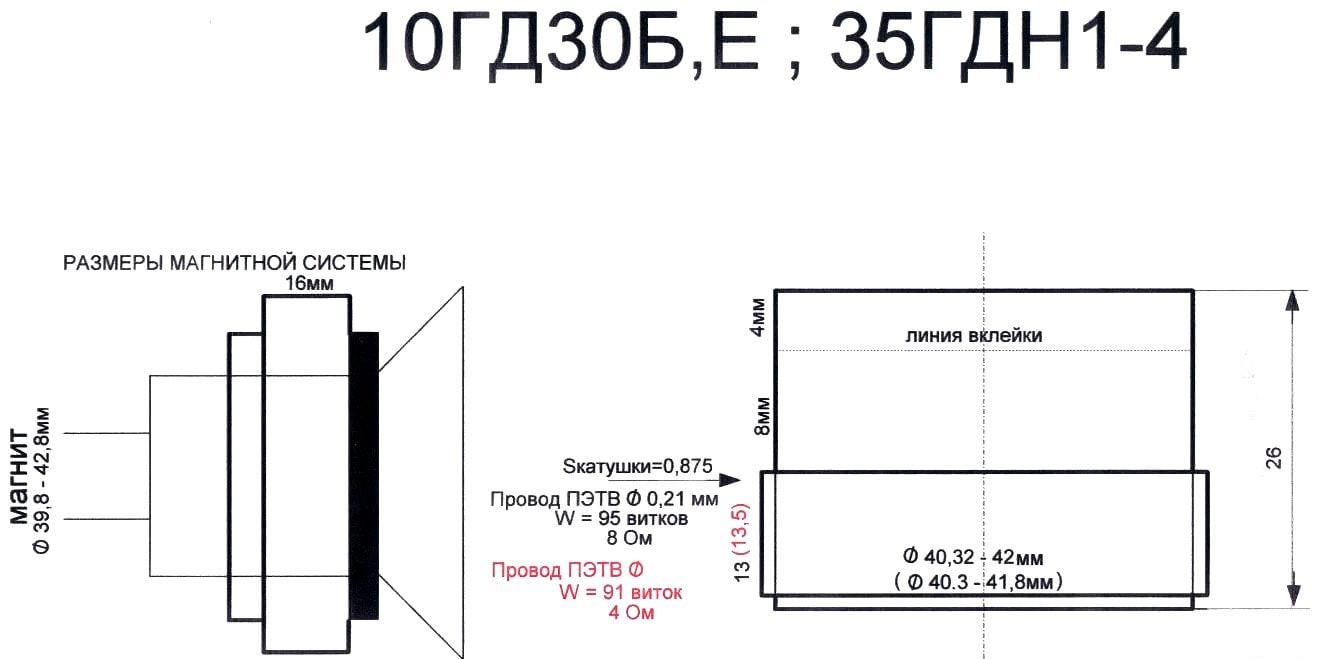

Эскиз звуковой катушки 35ГДН-1-4:
Параметры Тиля-Смолла 25ГД-26Б, прислал ArTesla:
| 25ГД-26Б | 25ГД-26В | 25ГД-26В |
| fs 45.5 Hz Qms 4.155 Qes 0.524 Qts 0.466 Fts 97.7 Mms 27.73 g Cms 0.442 mm/N Rms 1.907 kg/s Vas 30.33 litres Bl 8.133 Tm Eta 0.53 % Lp (1W/1m) 89.35 dB Dd 16.74 cm Sd 220.0 cm^2 Added mass 11.80 g |
fs 36.7 Hz Qms 5.416 Qes 0.515 Qts 0.470 Fts 78.1 Mms 28.38 g Cms 0.662 mm/N Rms 1.209 kg/s Vas 22.25 litres Bl 9.501 Tm Eta 0.21 % Lp (1W/1m) 85.30 dB Dd 14.00 cm Sd 153.9 cm^2 Added mass 26.00 g |
fs 40.3 Hz Qms 3.672 |
