Динамик 30 ГДС-4-8: характеристики, размеры и аналоги

Акустическая система 30 ГДС-4-8 представляет собой надежный среднечастотный громкоговоритель советского производства, разработанный для использования в бытовой радиоаппаратуре высшей сложности. Этот динамик известен своим характерным, «теплым» звучанием и высокой надежностью, что делает его востребованным среди аудиофилов и любителей ретро-аудио. Модель 30 ГДС-4-8 обеспечивает мощный и чистый звук, являясь отличной альтернативой современным аналогам, таким как динамик 30 ГДС-3-4.

Расшифровка маркировки 30 ГДС-4-8 указывает на номинальную электрическую мощность 30 Вт, диаметр диффузора 4 дюйма и номинальное сопротивление 8 Ом. Эти параметры делают его универсальным компонентом для сборки домашних кинотеатров, музыкальных систем и профессиональной аудиотехники, где требуется точная передача средних частот.

Конструкция и материалы 30 ГДС-4-8

Головка громкоговорителя выполнена по электродинамическому типу с неэкранированной магнитной цепью. Конструкция отличается простотой и долговечностью:

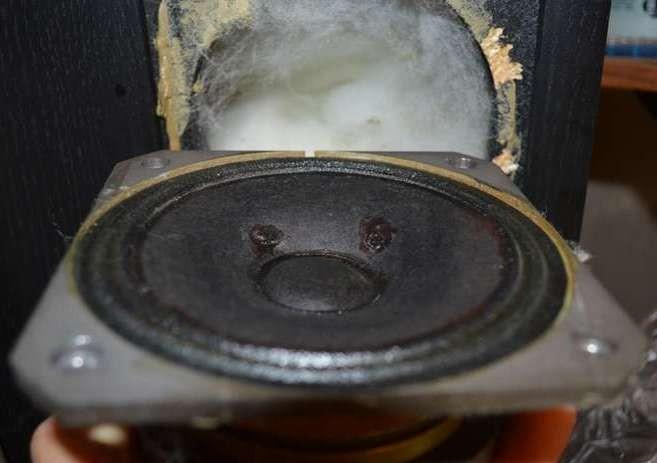

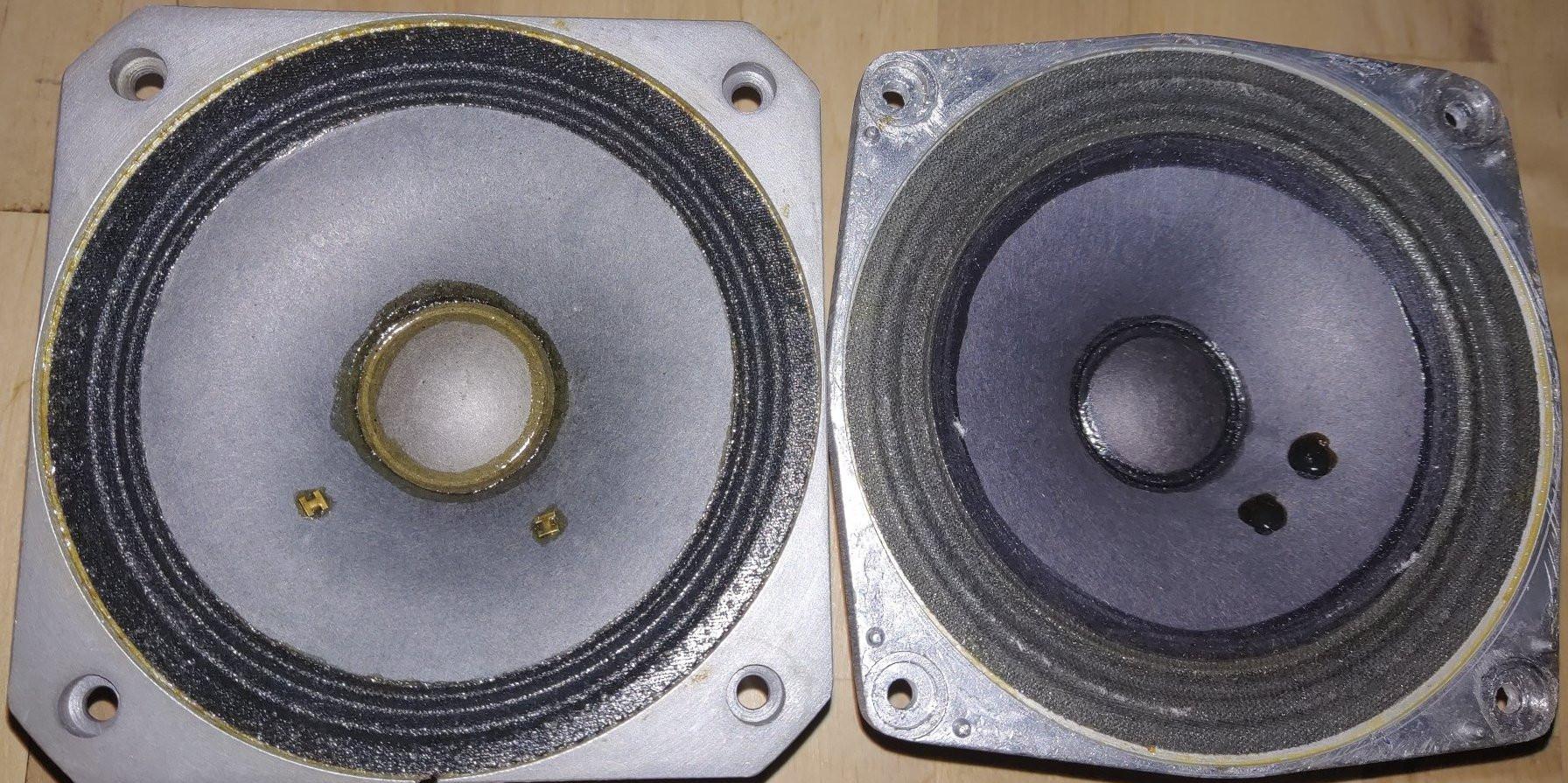

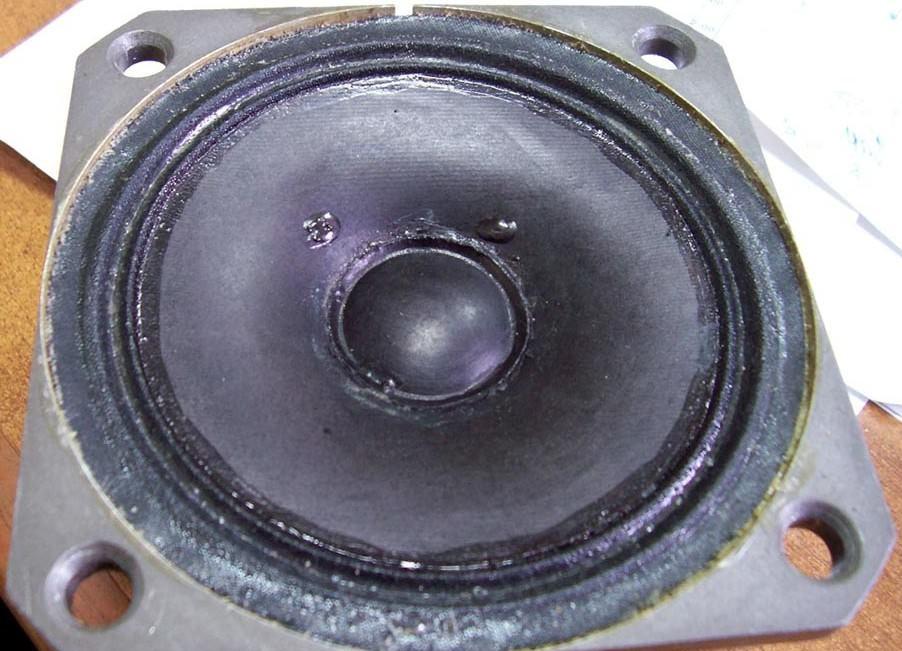

Диффузор: конической формы, изготовлен из специальной бумажной массы с пропиткой, что обеспечивает оптимальный ход и минимальные искажения на средних частотах.

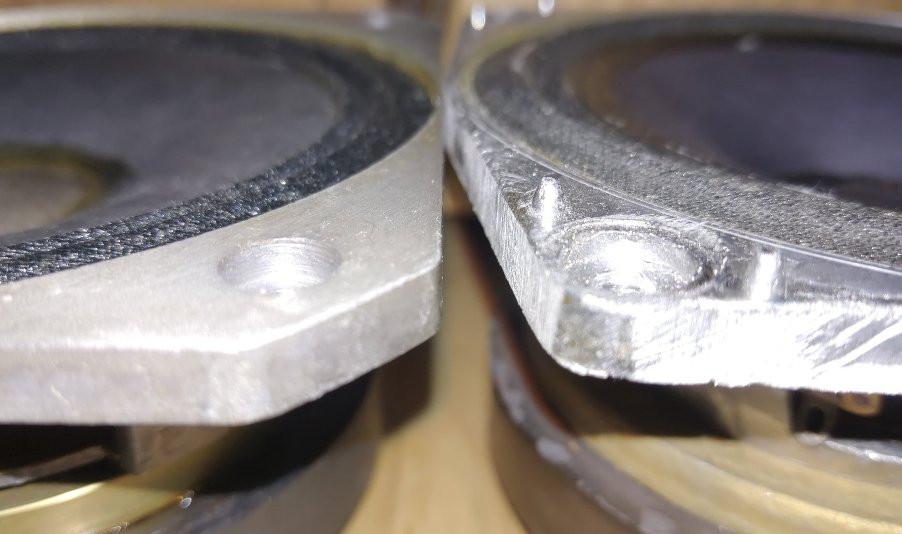

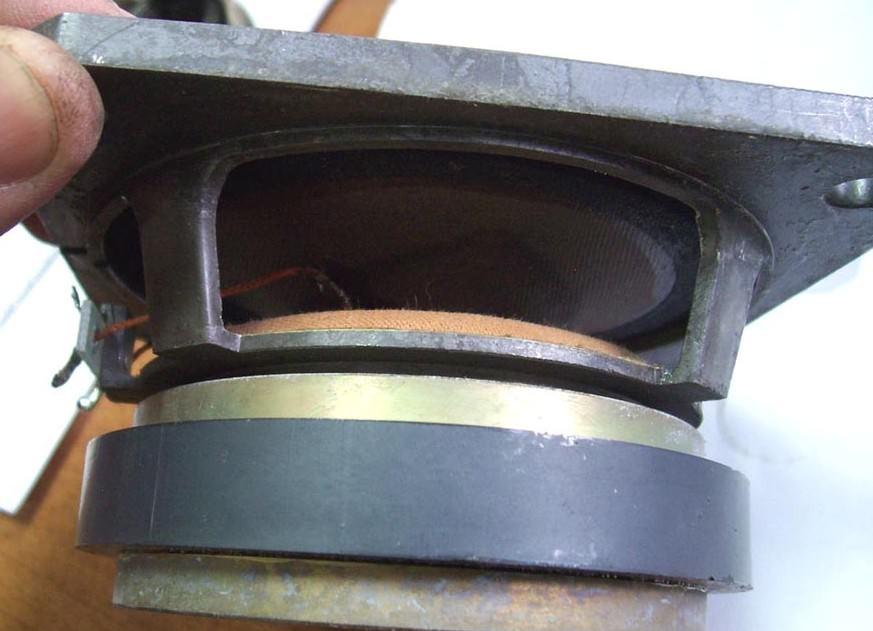

Диффузородержатель: изготовлен методом литья под давлением из алюминиевого сплава, что снижает паразитные резонансы корзины.
Подвес: синусоидальной формы, выполнен из ткани с пропиткой, обеспечивающий необходимый ход диффузора.

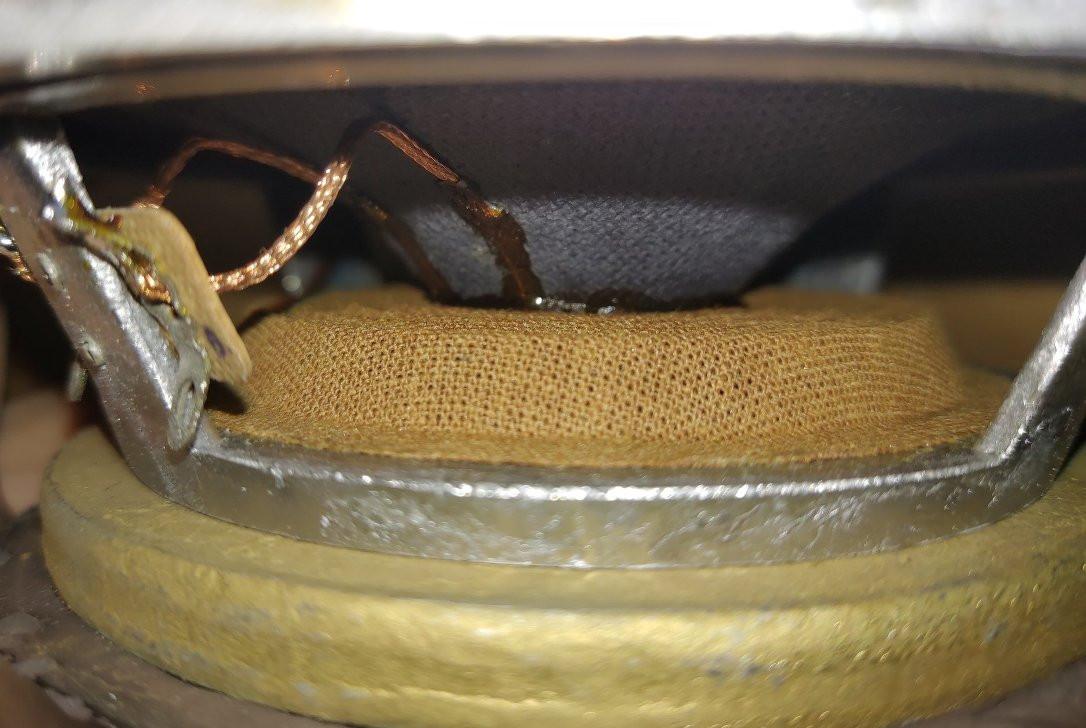

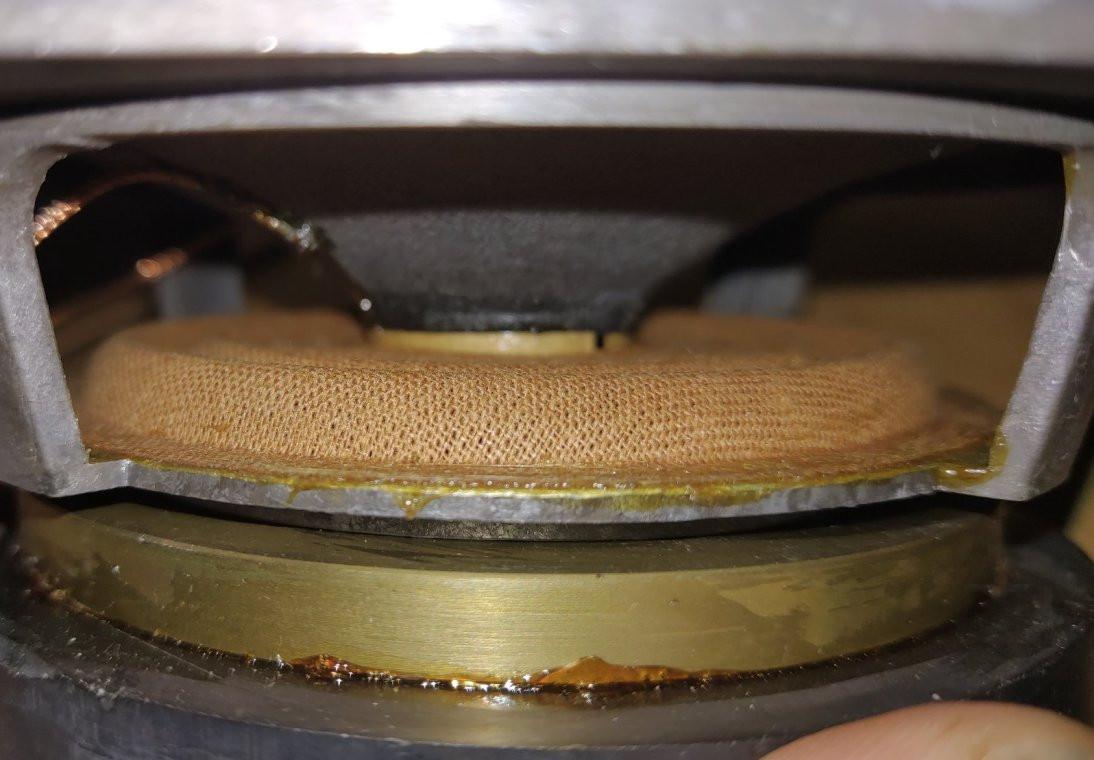

Центрирующая шайба: тканевая, обеспечивает правильную работу подвеса.

Высокая чувствительность динамика (91 дБ/Вт/м) позволяет ему эффективно работать в широком диапазоне мощностей — от 1 Вт и выше, без потери качества звучания. Это делает 30 ГДС-4-8 отличным выбором для ламповых усилителей и маломощных усилителей на транзисторах.

Таблица технических характеристик

Параметр	Значение
Наименование	30 ГДС-4-8
Тип	Среднечастотный громкоговоритель
Номинальная мощность	30 Вт
Номинальное сопротивление	8 Ом
Чувствительность	91 дБ/Вт/м
Диапазон частот	500 – 6300 Гц
Частота резонанса (Fs)	200 Гц (±60 Гц)
Ход диффузора	5 мм
Габаритные размеры	125х125х68 мм
Вес	1,25 кг
Диаметр магнита	3,2 дюйма

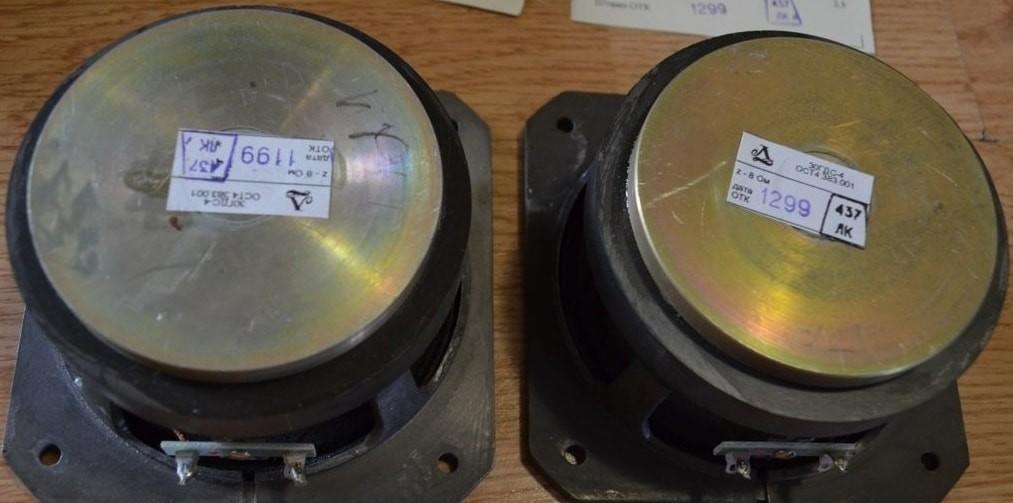

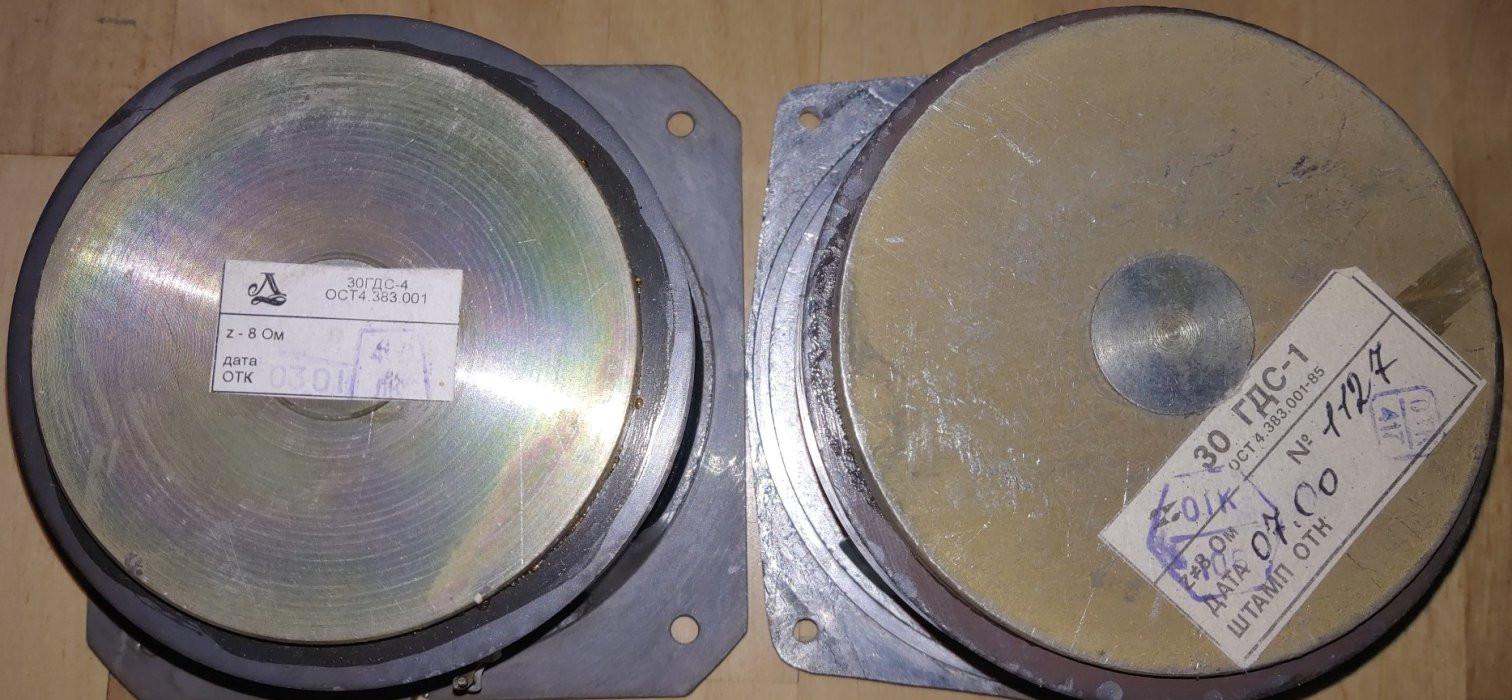

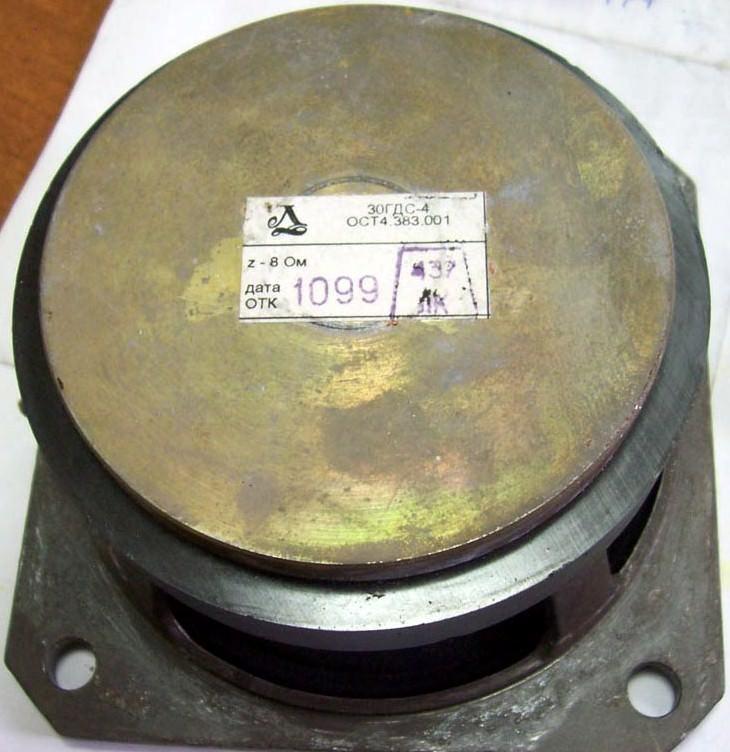

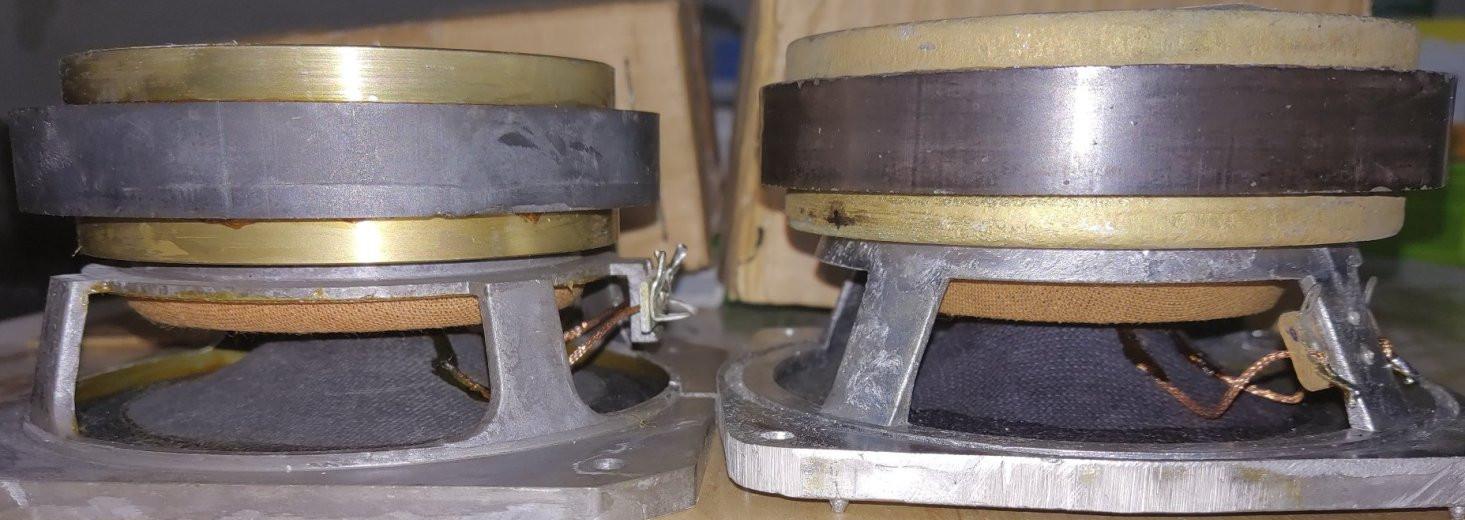

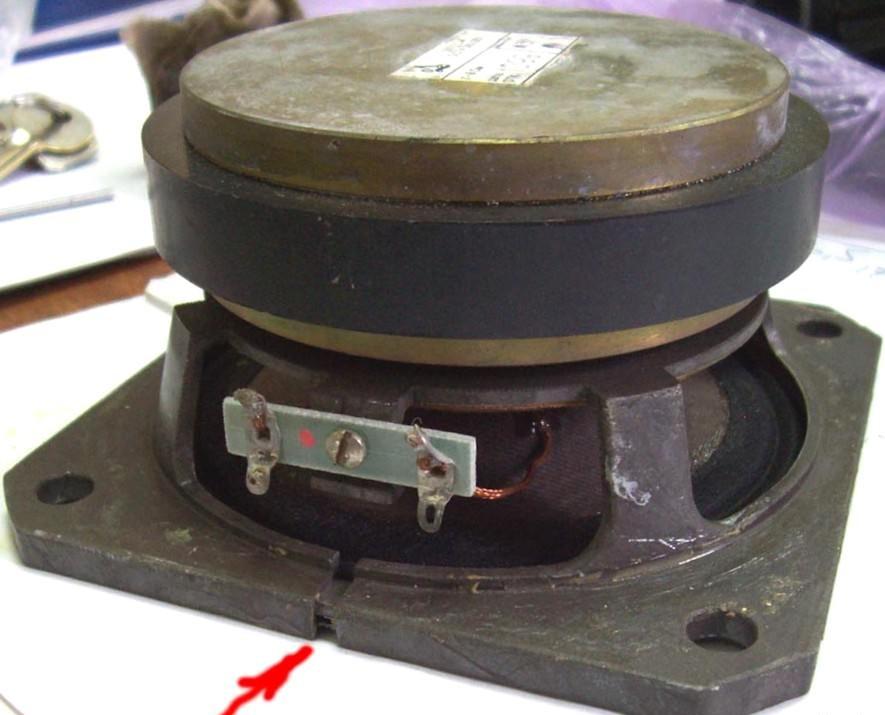

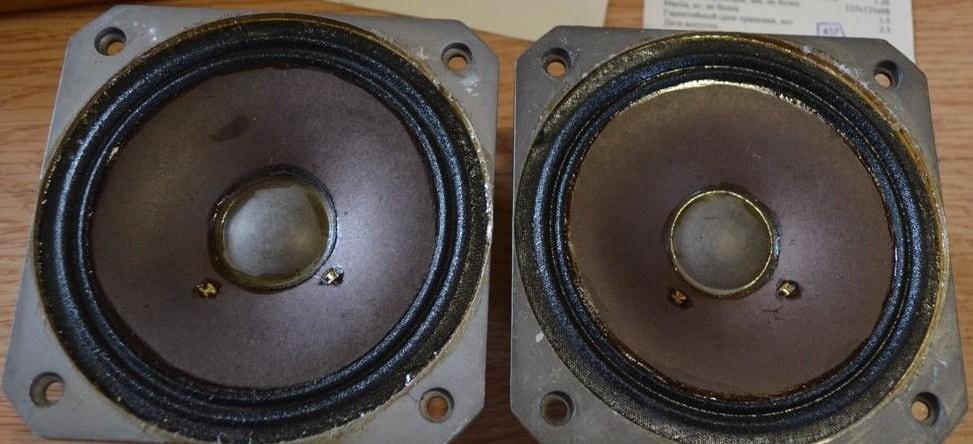

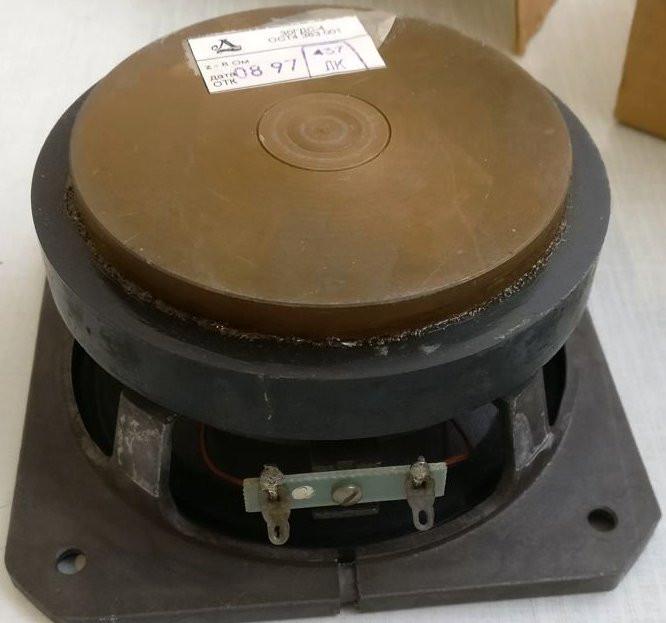

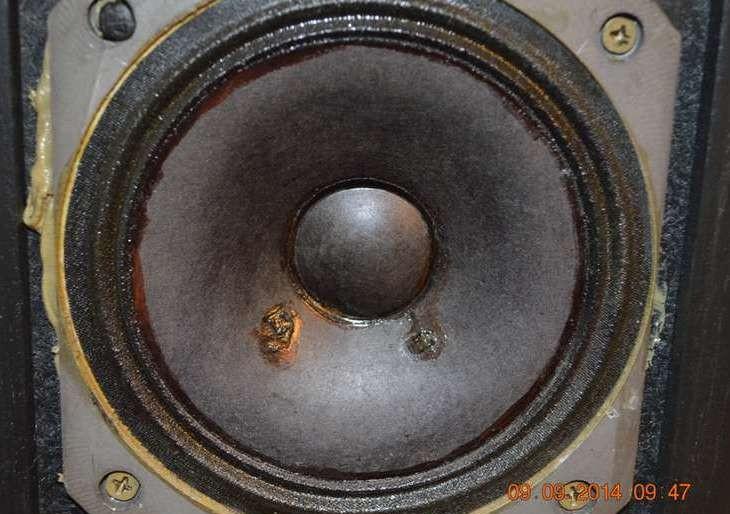

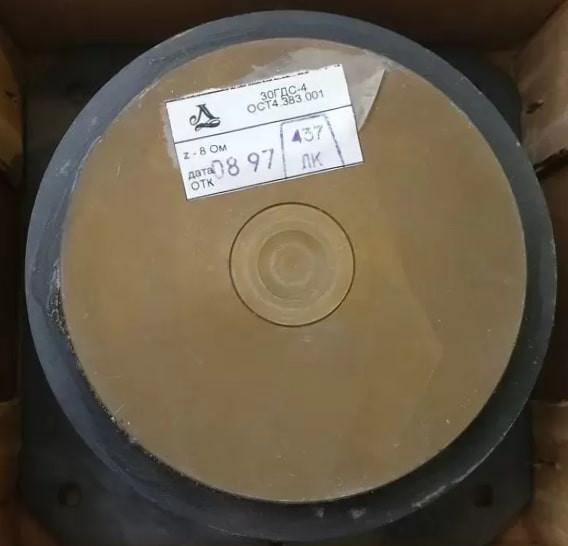

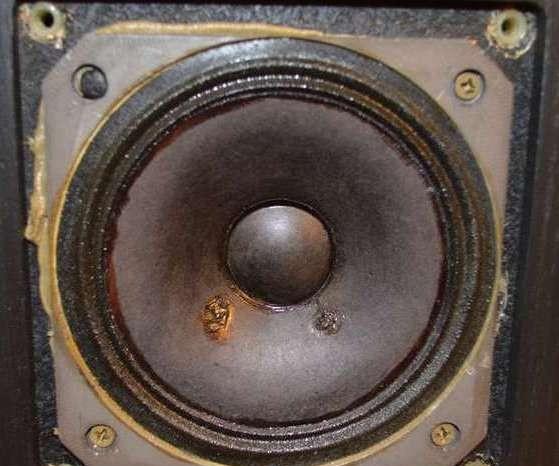

Внешний вид и детали конструкции

Изготовитель: ОАО «Завод Магнетон», г. Санкт-Петербург.

Назначение: применение в закрытых выносных акустических системах бытовой радиоаппаратуры высшей сложности в качестве среднечастотного звена при работе в помещениях.

Основные параметры:

Диапазон воспроизводимых частот: 500 – 6300 Гц

Чувствительность: 91 дБ/Вт/м

Сопротивление: 8 Ом

Предельная долговременная мощность: 30 Вт

Предельная шумовая (паспортная) мощность: 50 Вт

Номинальное среднее звуковое давление: 1,26 Па

Частота основного резонанса: 200 Гц (±60 Гц)

Габаритные размеры: 125х125х68 мм

Вес: 1,25 кг

Описание конструкции:

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава. Диффузор конической формы и колпачок сферической формы изготовлены из бумажной массы с пропиткой. Подвес синусоидальной формы выполнен из ткани с пропиткой. Центрирующая шайба изготовлена из ткани. Сопротивление: 8 Ом. Габаритные размеры: 125х125 мм. Устанавливался в акустические системы:

;
;
.
