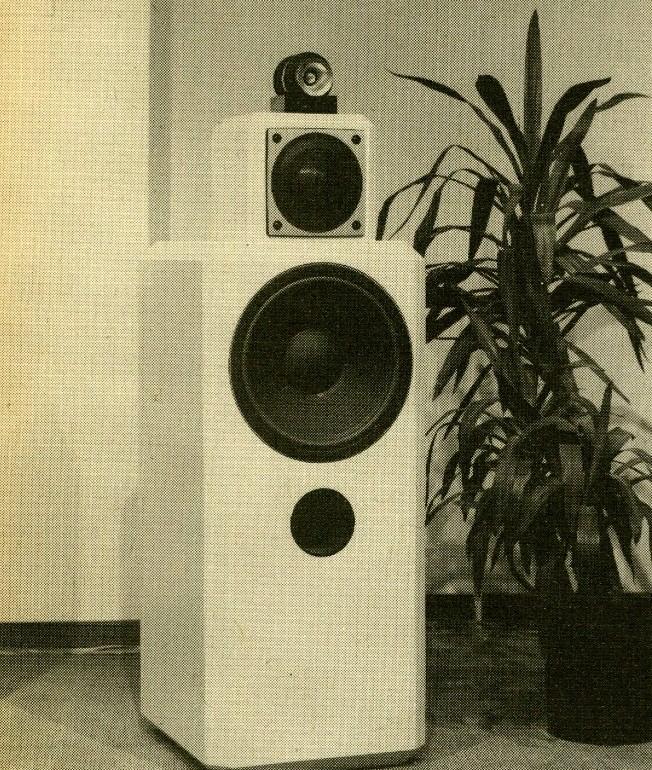

ACR CL 300 ACR CL 300 ACR CL 300 ACR CL 300

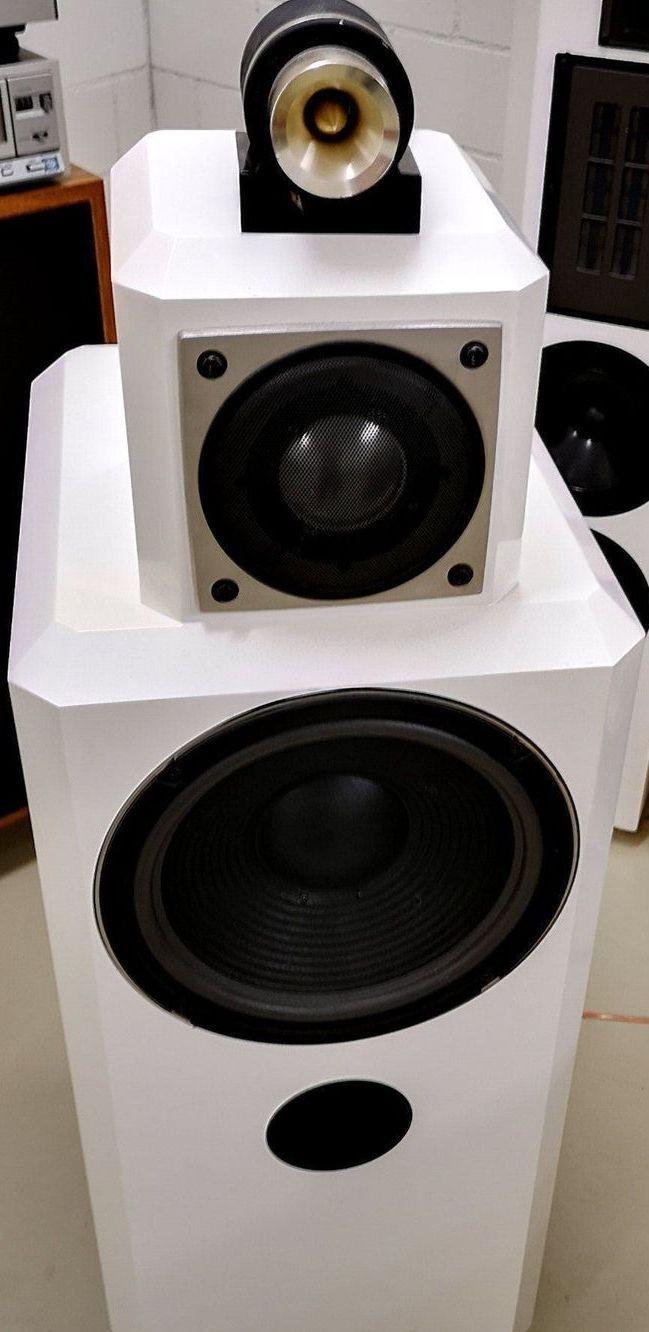

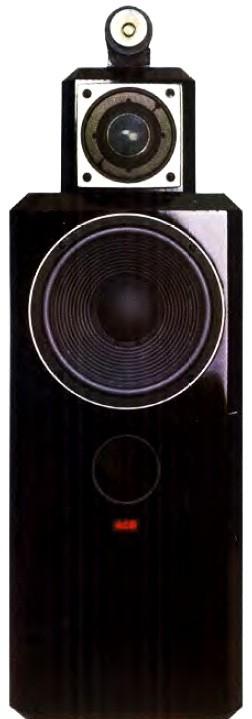

3-х полосная акустическая система для самостоятельного изготовления. Корпус под НЧ динамик в оформлении фазоинвертор объемом 99 л изготавливается из MDF толщиной 30 мм. Остальные стенки и перегородки имеют толщину 20 мм, материал MDF. Все примененные динамики от Fostex. На задней панели находится регуляторы тембра для высокочастотных и среднечастотных динамиков, с помощью которого вы можете настроить звук по своему вкусу.

Характеристики:

Диапазон частот по уровню -3 дБ: 25 – 40000 Гц

Чувствительность: 95 дБ/Вт/м

Номинальная мощность: 200 Вт

Максимальная мощность: 400 Вт

Сопротивление: 8 Ом

Частоты раздела фильтров: 500 Гц и 6000 Гц

Используемые динамики:

НЧ: Fostex FW305

СЧ: Fostex FS80D

ВЧ: Fostex T925

Внешние размеры (ВхШхГ): 1150х380х450 мм

Вес одной АС: 50 кг

ACR CL 300

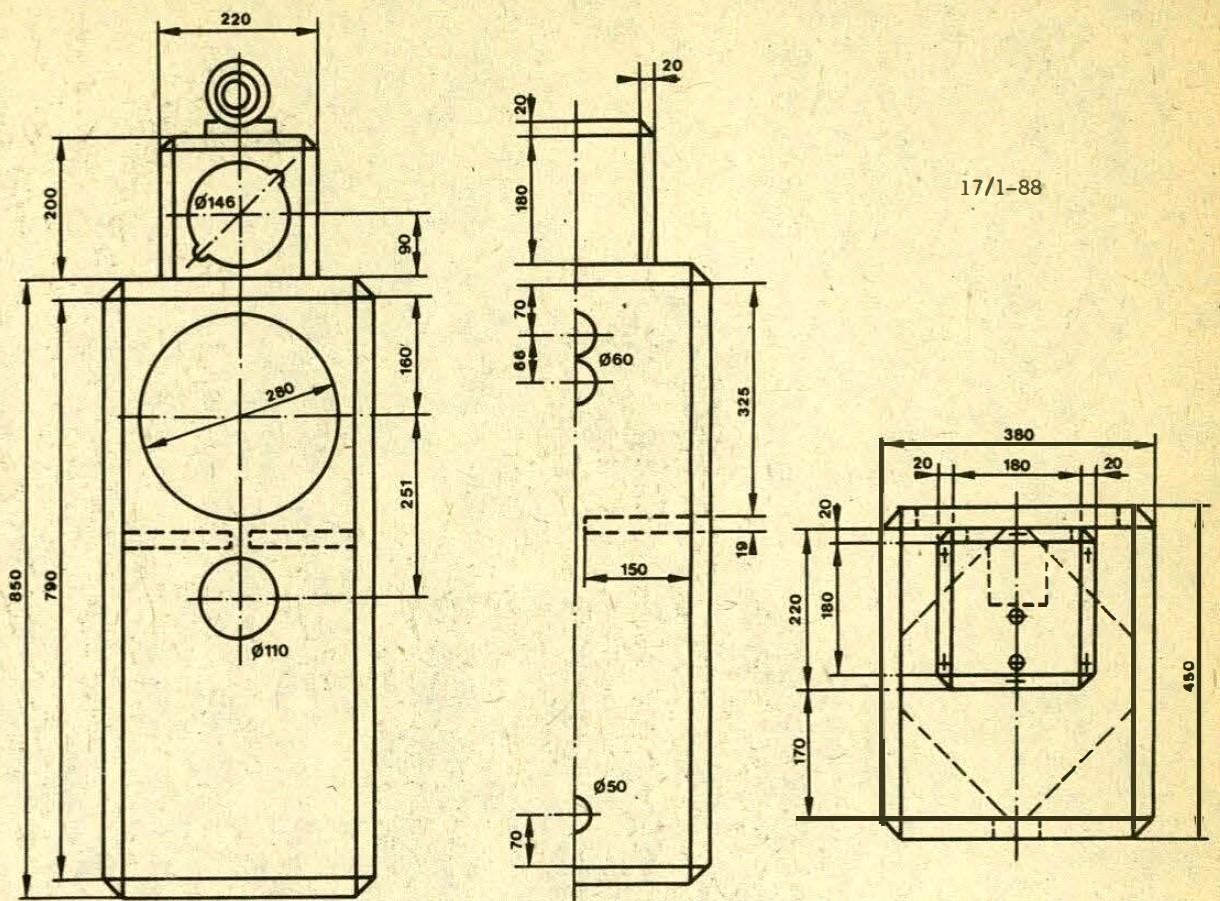

Чертеж ACR CL 300:

ACR CL 300

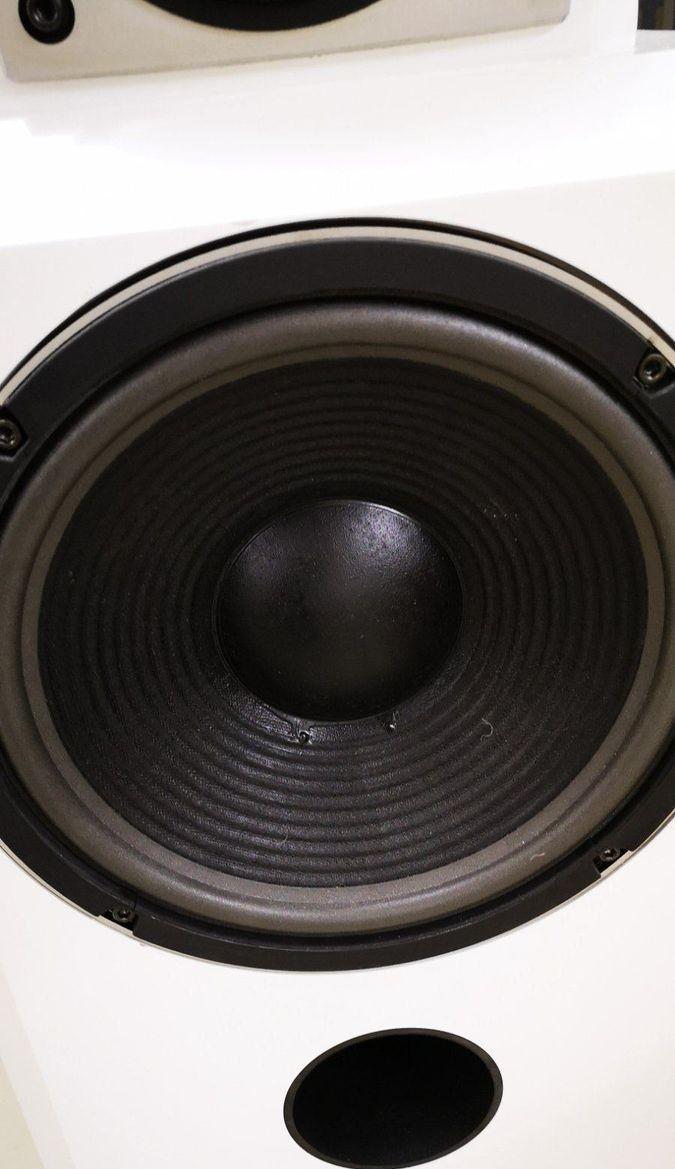

НЧ динамики:

ACR CL 300

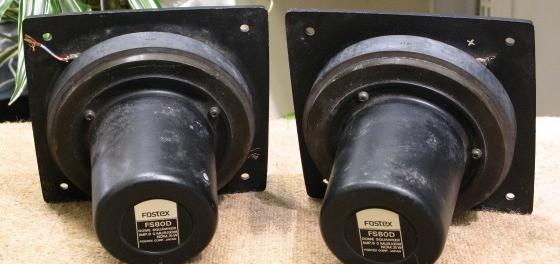

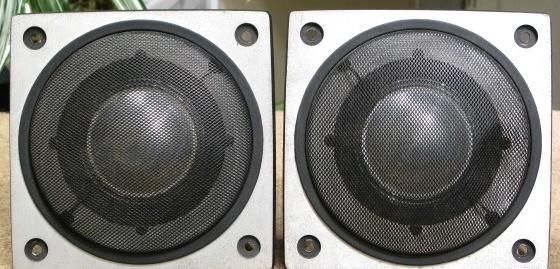

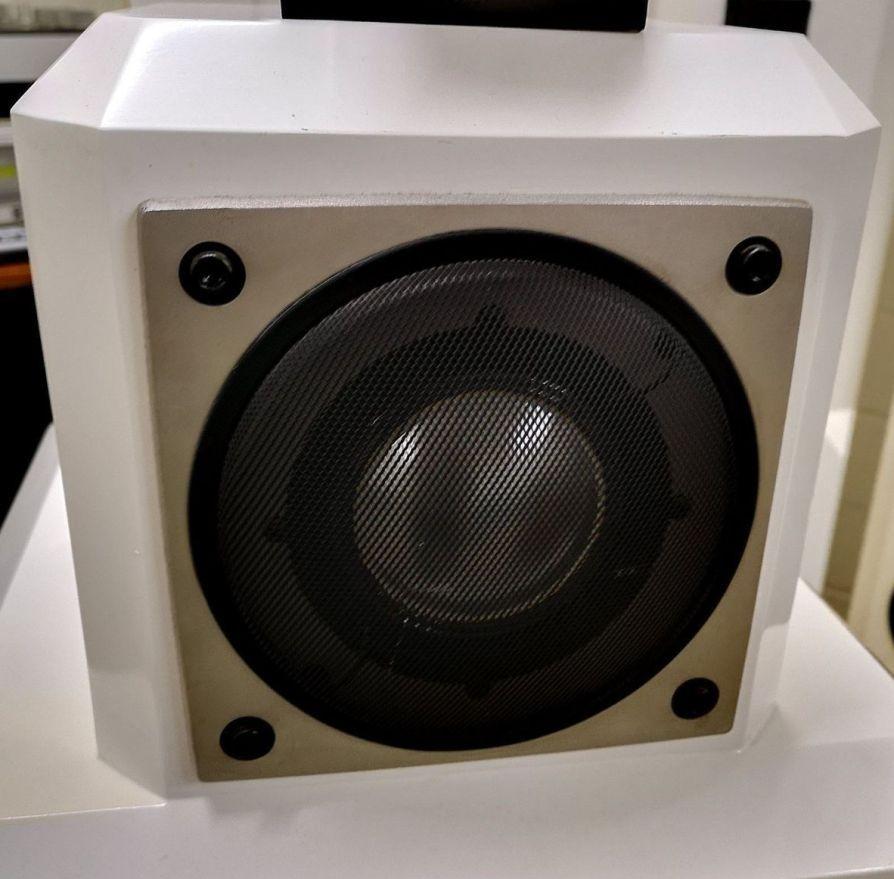

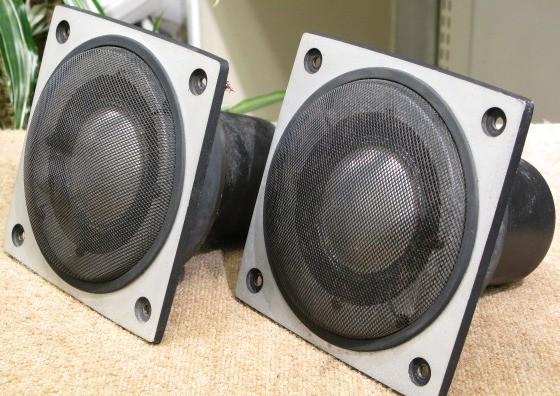

СЧ динамики:

ACR CL 300

ACR CL 300 ACR CL 300 ACR CL 300

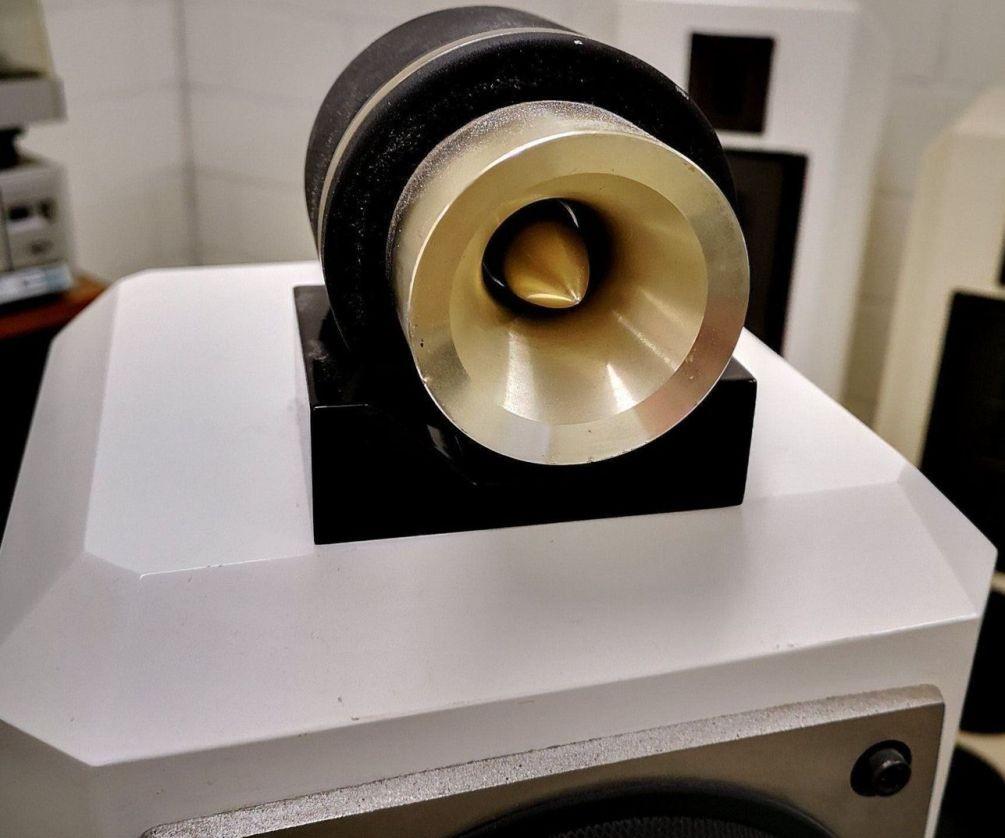

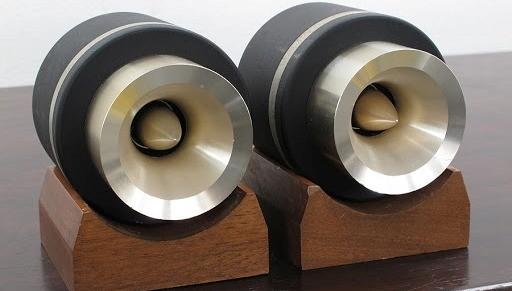

ВЧ динамики:

ACR CL 300

ACR CL 300

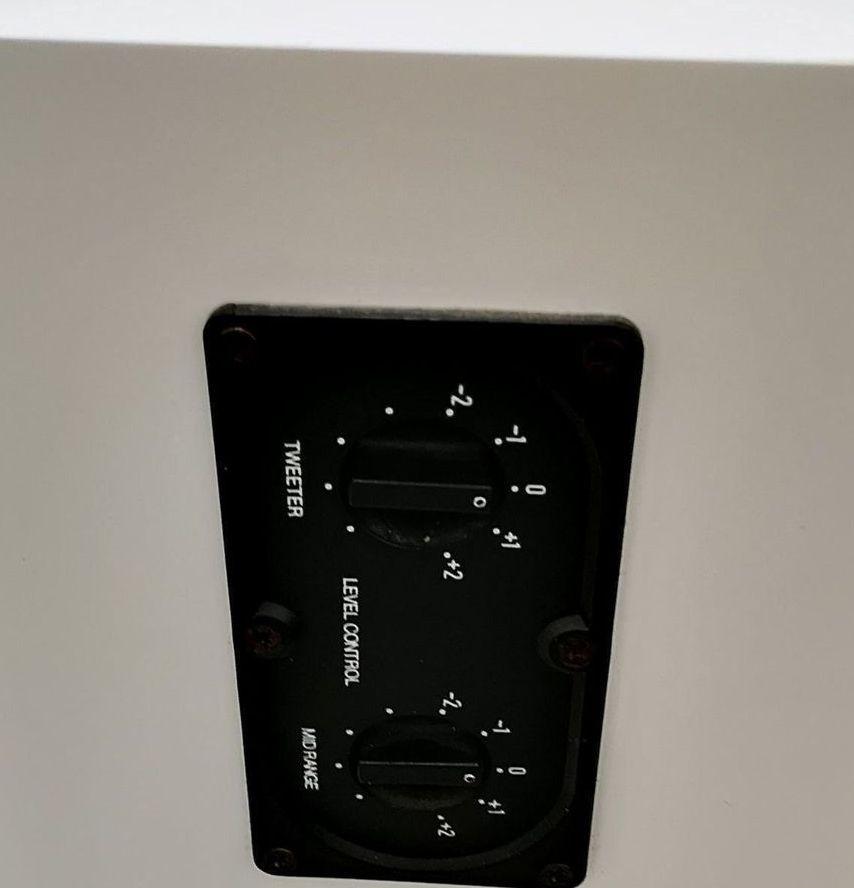

Регуляторы тембра средних и высоких частот:

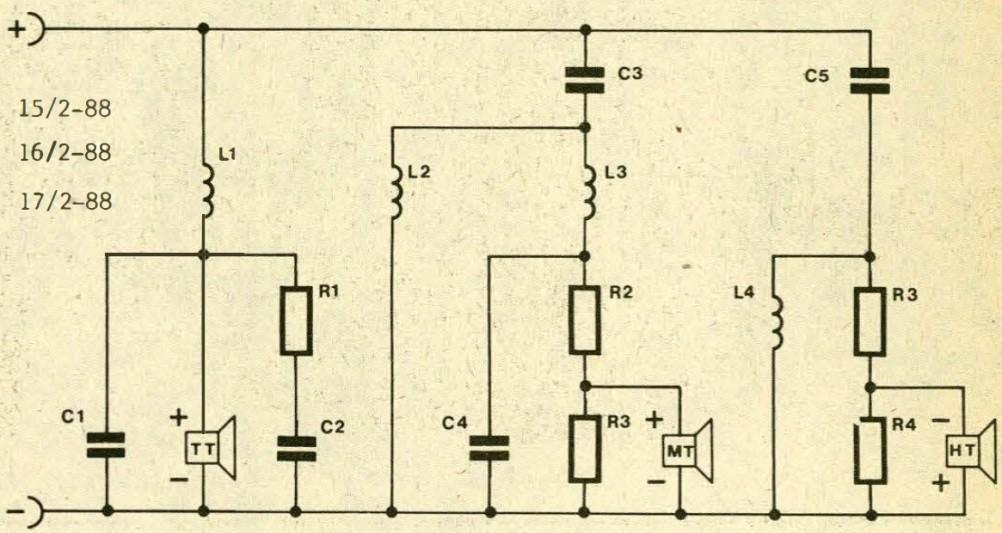

Схема электрических фильтров ACR CL 300:

ACR CL 300

L1 = 6,8 мГн
L2 = 2,2 мГн
L3 = 0,33 мГн
L4 = 0,15 мГн
C1 = 47 мкФ
C2 = 22 мкФ
C3 = 22 мкФ
C4 = 4,7 мкФ
C5 = 1,5 мкФ
R1 = 8,2 Ом
R2 = 5,6 Ом
R3 = 12 Ом
R4 = 8,2 Ом
R5 = 3,3 Ом

Klanf+Ton, 1987
