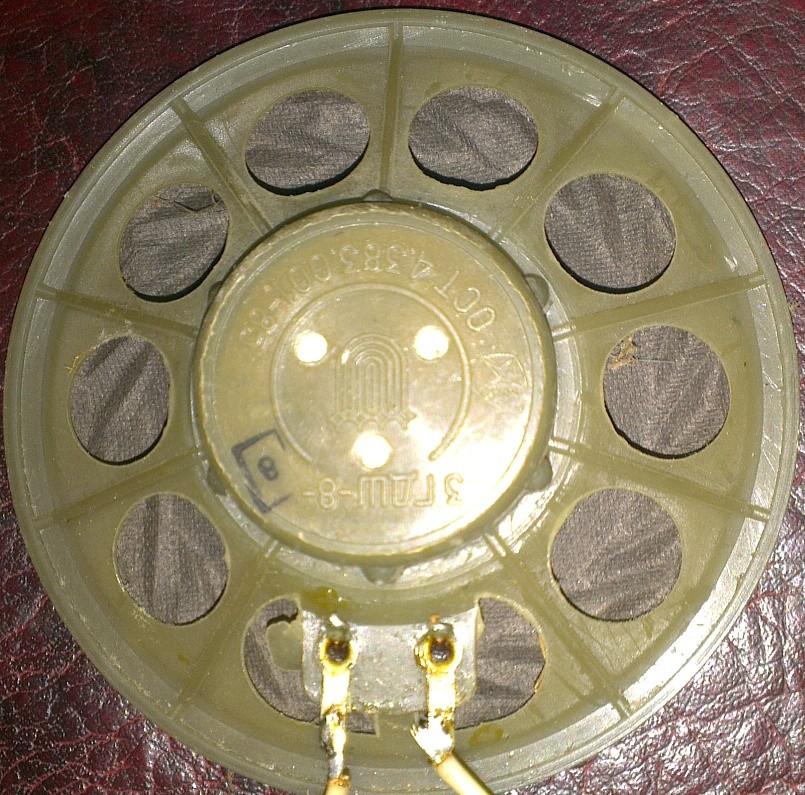

Полный обзор динамика 3 ГДШ-8-4: параметры и применение

Акустический динамик модели 3 ГДШ-8-4 является одним из ярких представителей советской техники звуковоспроизведения. Этот громкоговоритель, изготовленный в СССР, славится своей надёжностью и качественным звуком. Динамик предназначен для использования в различных звуковых системах, включая радиоприёмники, магнитофоны и другие аудио устройства. Одним из ключевых преимуществ 3 ГДШ-8-4 является его широкая популярность и доступность, что делает его идеальным для реставрации винтажной техники. Если вам требуется более компактная версия, обратите внимание на динамик 3 ГДШ-4-8, который часто используется в портативных приёмниках.

Модель 3 ГДШ-8-4 обладает мощностью до 4 Вт, что позволяет ей воспроизводить звук с высокой точностью и минимальными искажениями. Диффузор динамика выполнен из высококачественных материалов, обеспечивая чистое и натуральное звучание. Динамик имеет диаметр 8 дюймов (20,32 см), что делает его подходящим для установки в большинство акустических систем среднего размера. Полярность подключения обозначается на корпусе, что упрощает установку и настройку устройства.

Особое внимание заслуживает характер звучания 3 ГДШ-8-4. Благодаря особой конструкции и материалам, динамик способен передавать широкий спектр частот, сохраняя детали и нюансы музыкальных композиций. Это делает его идеальным выбором для ценителей качественного звука и любителей воспроизводить музыку с максимальной точностью. Для тех, кто ищет динамики большего размера, существует модель 3 ГДШ-9-8, обеспечивающая более глубокий бас.

Динамик 3 ГДШ-8-4 продолжает пользоваться популярностью среди любителей винтажной техники и профессионалов, занимающихся восстановлением и модернизацией аудио систем. Надёжность, качество и доступная стоимость делают эту модель востребованной и до сих пор актуальной на рынке акустических систем. В случаях, когда требуется более компактное решение, часто рассматривают динамик 3 ГДШ-7-4.

Таблица характеристик 3 ГДШ-8-4

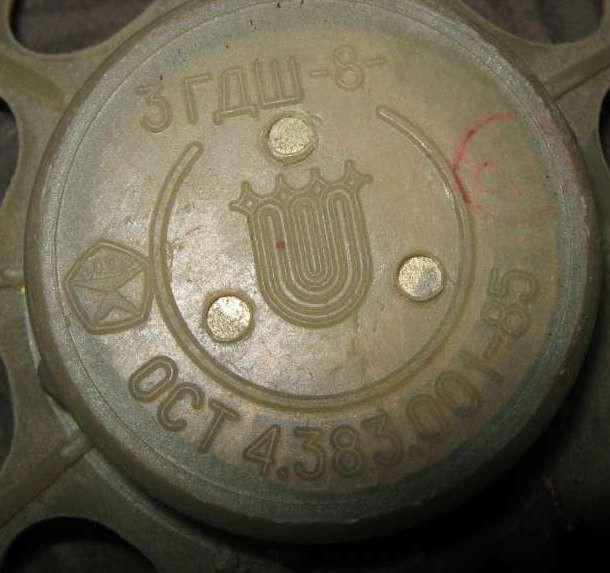

Изготовитель: завод «Орион», г. Тернополь.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры для работы в помещении и на открытом воздухе.

Технические характеристики:

Диапазон частот: 160 – 12500 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность: 90 дБ

Номинальное звуковое давление: 0,32 Па

Коэффициент гармоник на частотах:

400 – 1000 Гц: 5 %

2000 – 10000 Гц: 3 %

Номинальное сопротивление: 4 Ом

Паспортная мощность: 3 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 10 Вт

Резонанс: 160 (±30 Гц)

Полная добротность: 2 (±0,5)

Размеры: ø100х32 мм

Вес: 0,1 кг

Конструкция:

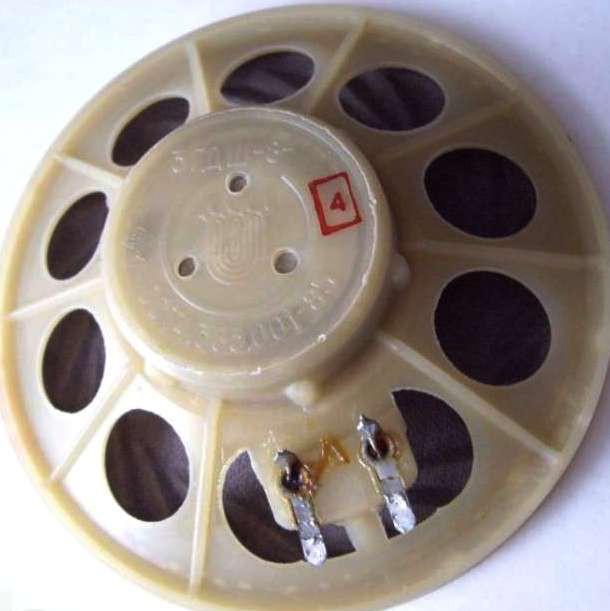

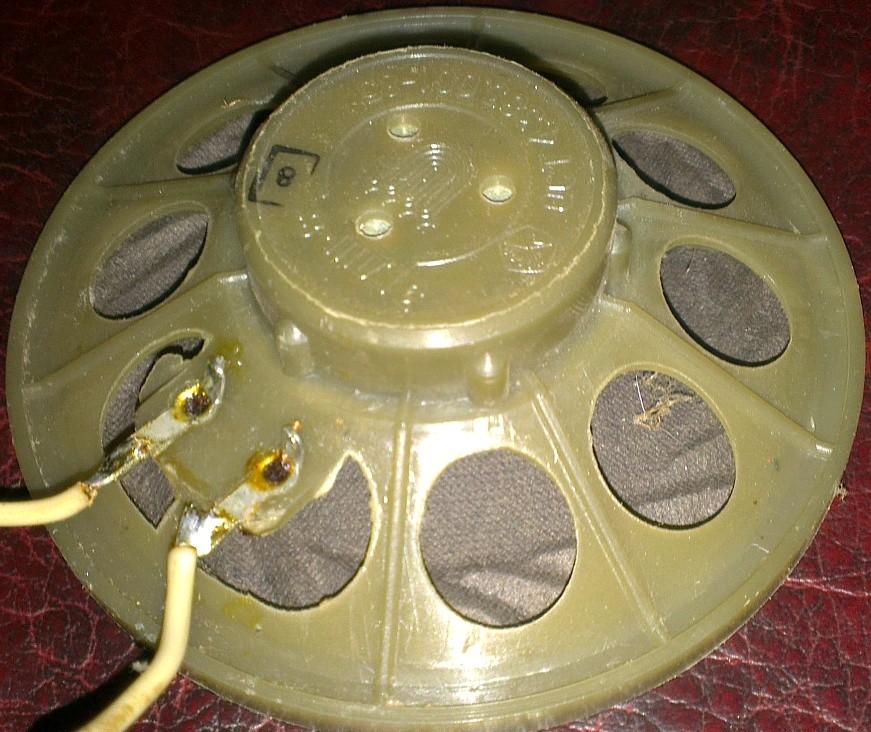

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена литьем из пластмассы (полиамид стеклонаполненный ПАБ-210-КС).

Магнитная цепь:

Кольцевой ферритовый магнит марки М28РА180, размером К36х18х6 мм.

Керн диаметром 10 мм.

Верхний фланец с отверстием диаметром 11,3 мм.

Радиальная ширина воздушного зазора 0,63 мм.

Высота воздушного зазора 2,5 мм.

Индукция в зазоре 0,8 Тл.

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭТВ-2 диаметром 0,08 мм, намотка двухслойная, общее число витков 58, в первом слое 30 витков, во втором 28. Высота намотки 3,96 мм. Омическое сопротивление 3,4 Ом (±0,4 Ом). Каркас звуковой катушки изготовлен из конденсаторной бумаги марки КОН-30. Внутренний диаметр 10,3 мм, внешний (вместе с намоткой) 11 мм. Высота звуковой катушки 13 мм.

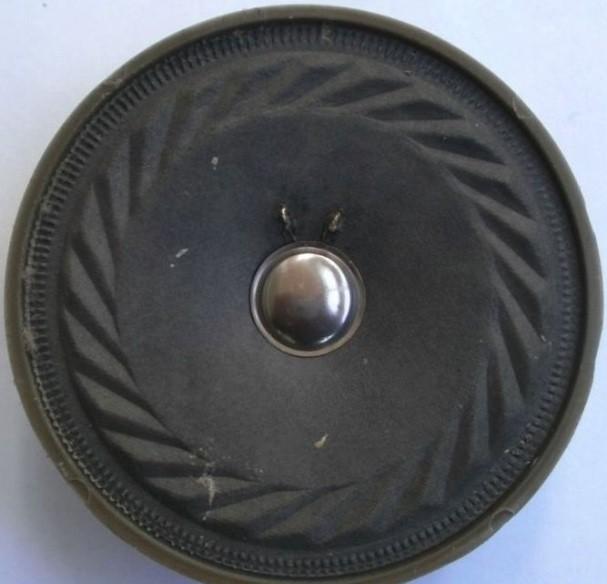

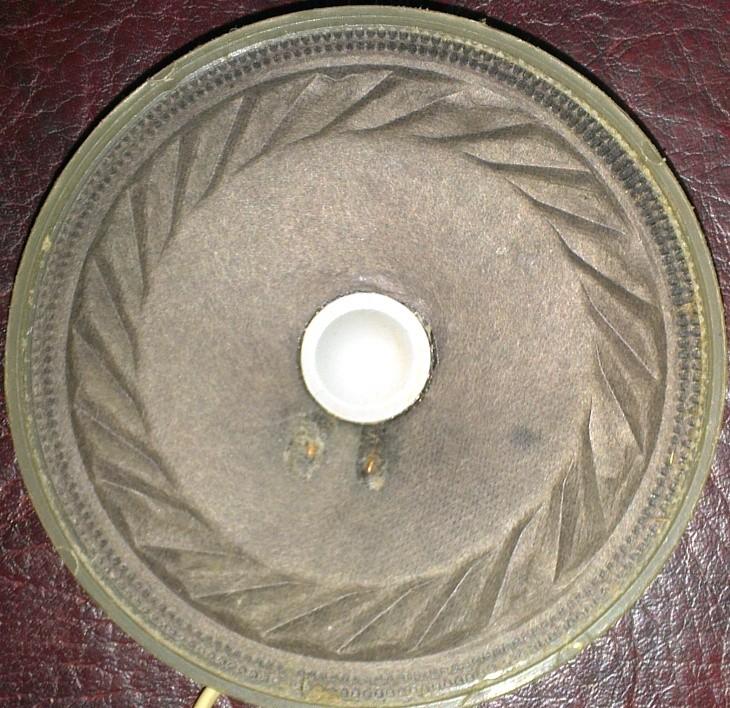

Диффузор и подвес из бумажной массы с пропиткой.

Центрирующая шайба из ткани батист, пропитанной бакелитовым лаком.

Пылезащитный колпачок сферической формы из лавсановой пленки металлизированной марки А, толщиной 0,08 мм.
