Динамик 3ГДШ-7-8: характеристики, размеры и применение

3ГДШ-7-8 — это советский широкополосный громкоговоритель диаметром 178 мм (7 дюймов) и номинальным сопротивлением 8 Ом. Номинальная мощность динамика составляет 15 Вт, что обеспечивает уверенный звук при минимальной мощности усилителя от 5 Вт. Модель отличается бумажным диффузором и ферритовой магнитной системой, что формирует её узнаваемый теплый характер звучания.

Этот широкополосник часто используют в самодельных акустических системах, ретро-аудиопроектах и переносной аппаратуре. Если вам требуются динамики других типоразмеров, обратите внимание на динамик 3 ГДШ-13-8, который предлагает более глубокий бас благодаря увеличенному диаметру.

Конструкция головки электродинамического типа не имеет экранирования, а корзина выполнена из штампованной стали. Завод-изготовитель — «Динамик» (г. Гагарин). Модель популярна среди аудиофилов за счет высокой чувствительности (90 дБ) и простоты подключения.

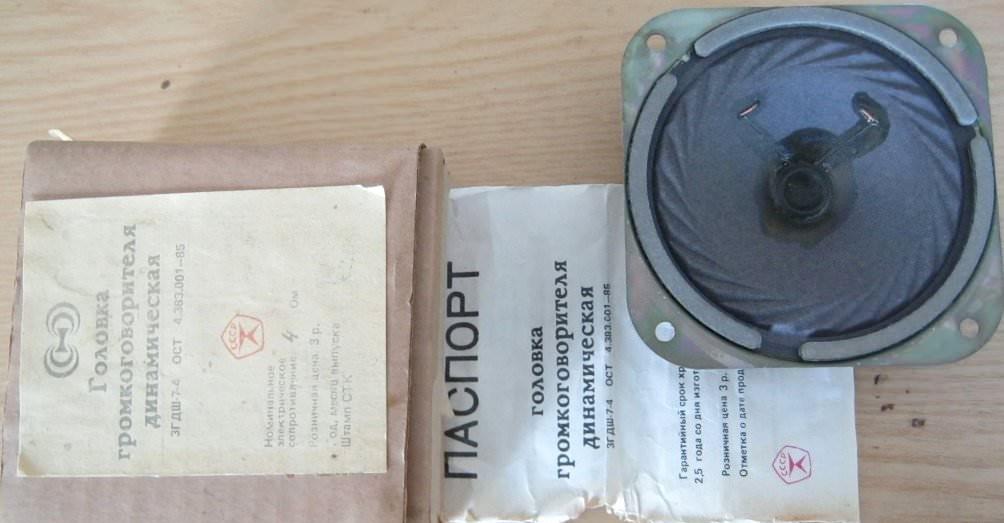

3 ГДШ-7-8

Таблица основных характеристик 3 ГДШ-7-8

Ниже приведены ключевые параметры, определяющие совместимость динамика с усилителями и корпусами:

Параметр Значение
Тип Широкополосный громкоговоритель
Номинальное сопротивление 8 Ом
Номинальная мощность 15 Вт
Рекомендуемая мощность усилителя от 5 Вт
Чувствительность 90 дБ
Частотный диапазон 180 – 12500 Гц
Диаметр диффузора 178 мм (7 дюймов)
Резонансная частота (Fs) 190 Гц (±35 Гц)
Полная добротность (Qts) 2,4 (±1,2)
Вес 1.2 кг
Расшифровка маркировки 3 — номер разработки, ГДШ — громкоговоритель диффузорный широкополосный, 7 — диаметр в дюймах, 8 — сопротивление 8 Ом

Назначение: применение во встроенных открытых акустических системах переносной бытовой аппаратуры (3-я группа сложности) для работы в помещении и на открытом воздухе.

3 ГДШ-7-8

Технические параметры и АЧХ

Для точного подбора акустического оформления важно учитывать не только мощность, но и резонансные характеристики:

Диапазон частот: 180 – 12500 Гц

Неравномерность АЧХ: 14 дБ

3 ГДШ-7-8

Чувствительность: 90 дБ

Коэффициент гармоник (КГ) на частотах:

400 – 630 Гц: 5%

1000 Гц: 4%

2000 – 8000 Гц: 3%

3 ГДШ-7-8

Номинальное сопротивление: 8 Ом

Рабочая мощность: 0,25 Вт

Паспортная мощность: 3 Вт

Долговременная мощность: 4 Вт

3 ГДШ-7-8

Кратковременная мощность: 10 Вт

Резонанс: 190 Гц (±35 Гц)

Полная добротность: 2,4 (±1,2)

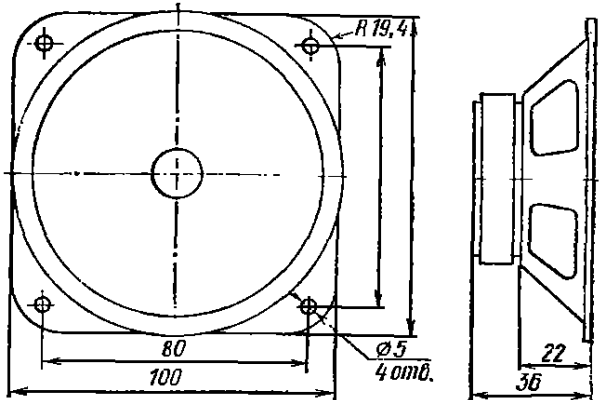

Габариты: 100х100х36 мм

Вес: 0,23 кг

3 ГДШ-7-8

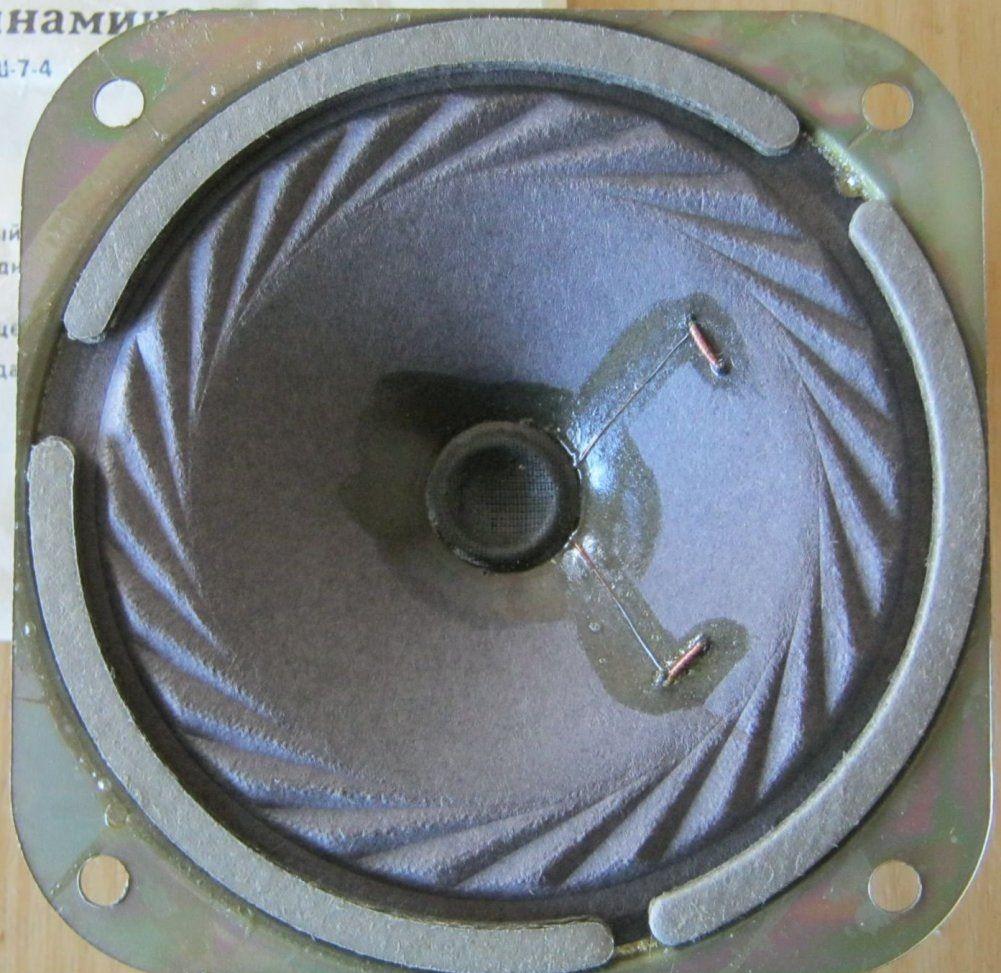

Конструкция и узлы динамика

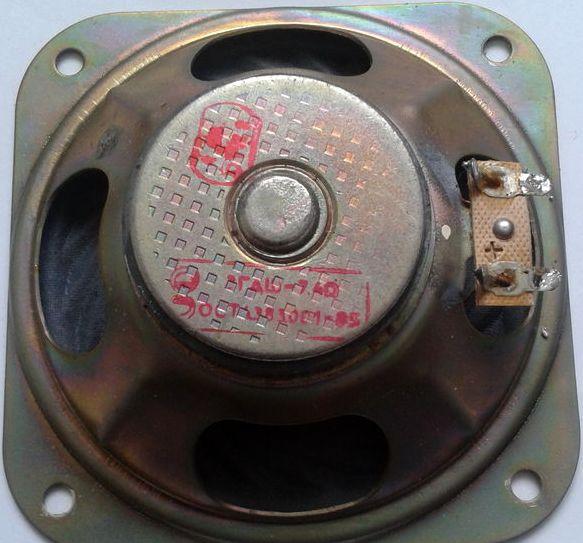

Головка громкоговорителя электродинамического типа, широкополосная, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

3 ГДШ-7-8

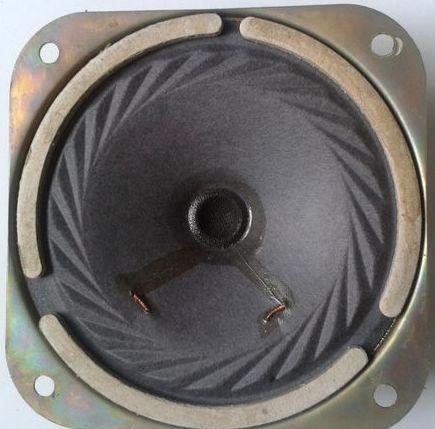

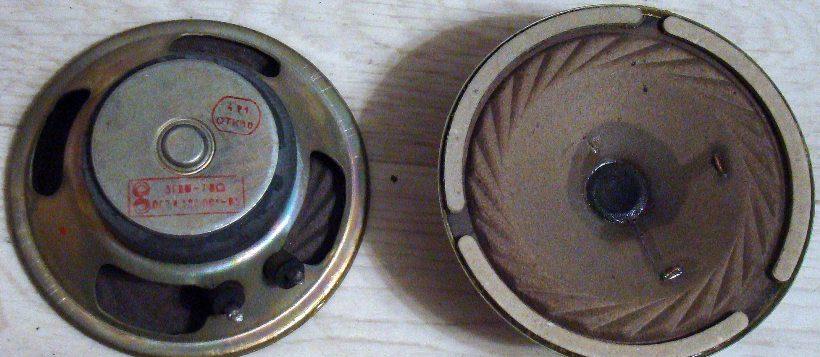

Существует модификация с круглой рамой, которая отличается от стандартной квадратной корзины:

Магнитная система 3ГДШ-7

Магнитная цепь построена на базе ферритовых элементов, обеспечивающих стабильное поле:

3 ГДШ-7-8
  1. Кольцевой ферритовый магнит марки М22БА220, размером К52х23х7 мм.
  2. Керн диаметром 12 мм.
  3. Верхний фланец с отверстием диаметром 13,5 мм.
    4. 3 ГДШ-7-8
  4. Радиальная ширина воздушного зазора 0,75 мм.
  5. Высота воздушного зазора 3 мм.
  6. Индукция в зазоре 0,8 Тл.

Подвижная система (ПДС)

3 ГДШ-7-8

ПДС динамика 3ГДШ-7-8 обеспечивает линейное перемещение диффузора:

  1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 61, в первом слое 3 витка, во втором 28. Высота намотки 3,5 мм. Омическое сопротивление 7,3 Ом (±0,75 Ом). Каркас звуковой катушки изготовлен из бумаги марки К-080, толщиной 0,08 мм. Внутренний диаметр 12,3 мм, внешний (вместе с намоткой) 12,9 мм. Высота звуковой катушки 8,6 мм.
  2. Диффузор, колпачок и подвес из бумажной массы.
    3. 3 ГДШ-7-8
  3. Центрирующая шайба из ткани с пропиткой.

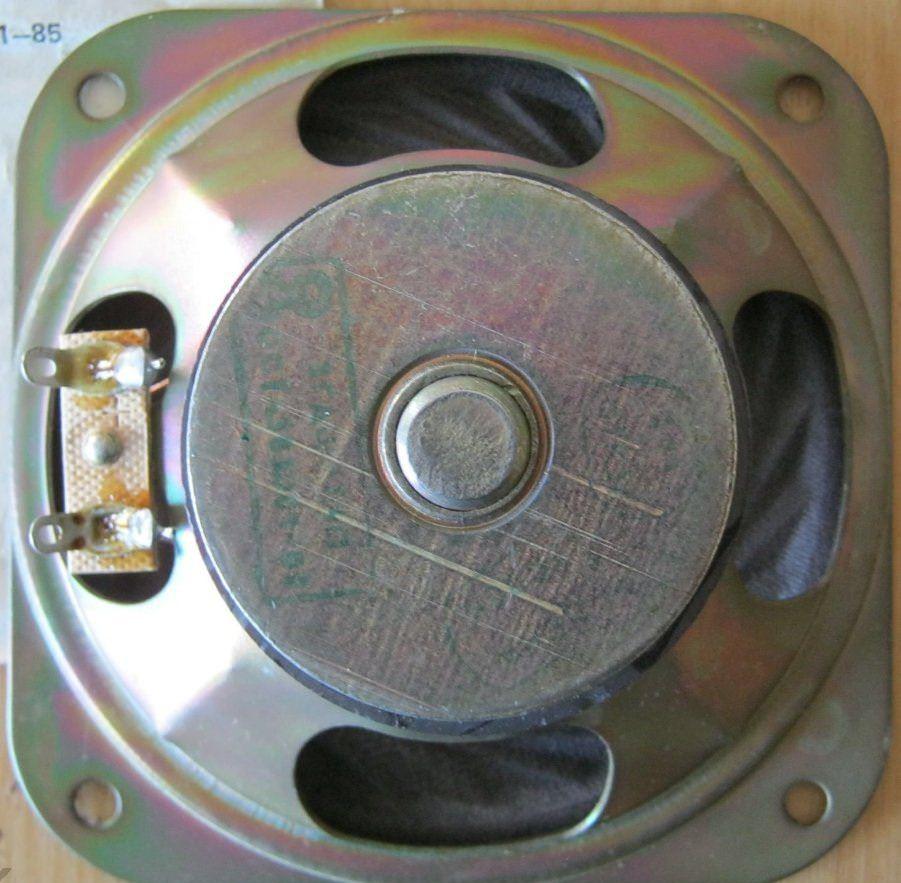

  4. Электрическое напряжение подается на клеммы входа головки, выполненные в виде лепестков, установленных в резиновых втулках, закрепленных на корзине.

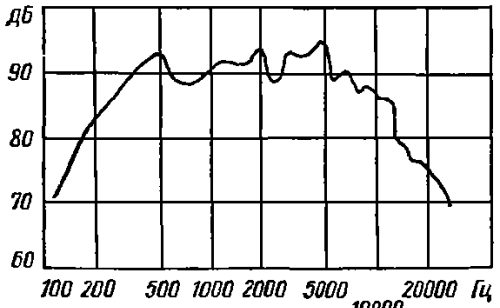

Измеренная АЧХ 3ГДШ-7-8

Графики частотной характеристики, полученные в различных условиях:

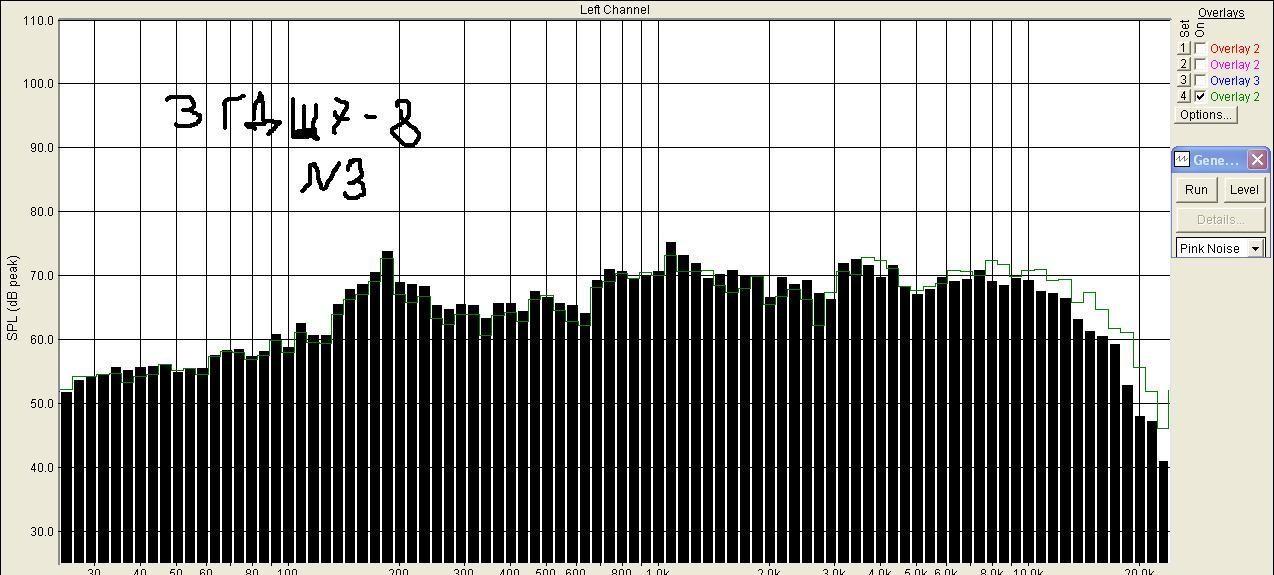

№3:

3 ГДШ-7-8

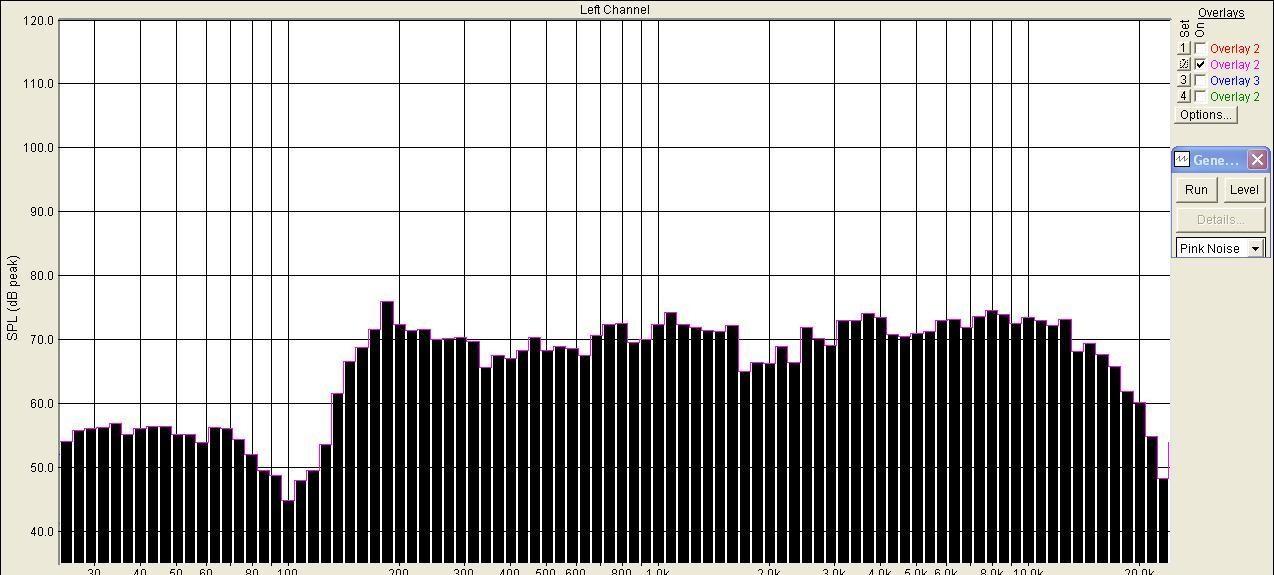

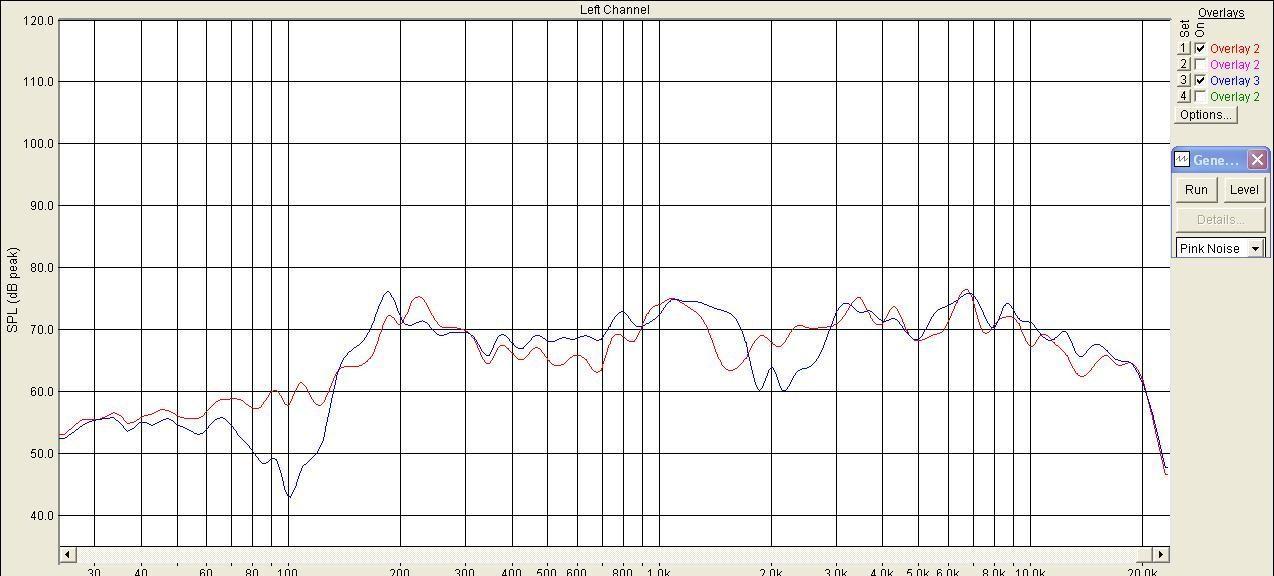

3ГДШ-7-8 в щитке (осевая – розовым, вне оси – синим):

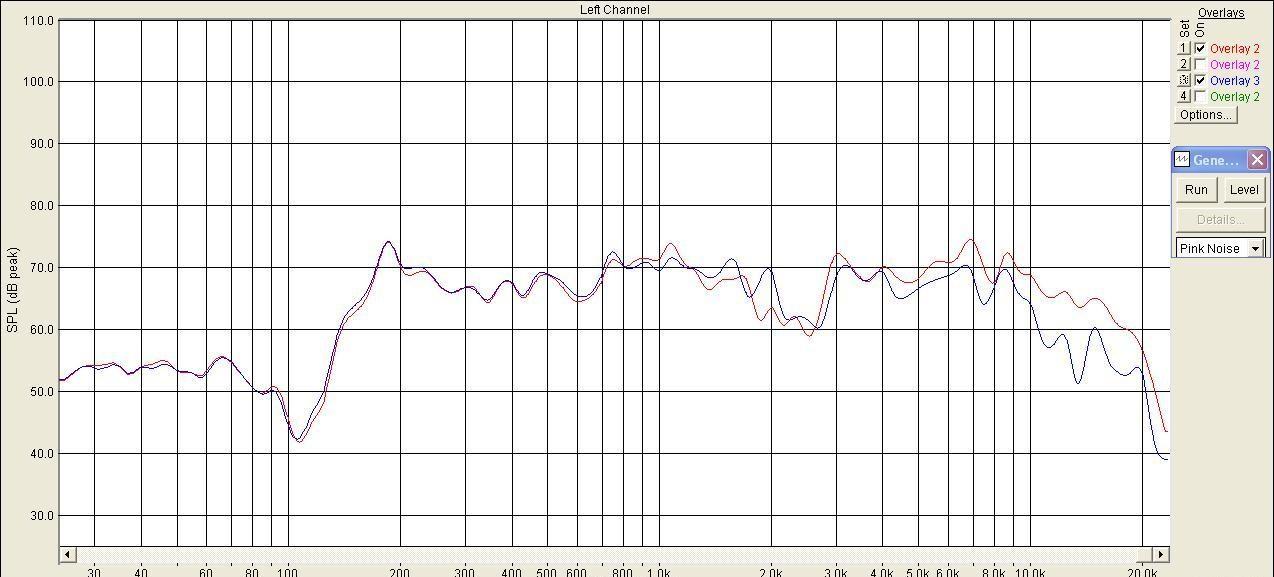

3ГДШ-7-8 пара (со знаком качества):

3 ГДШ-7-8

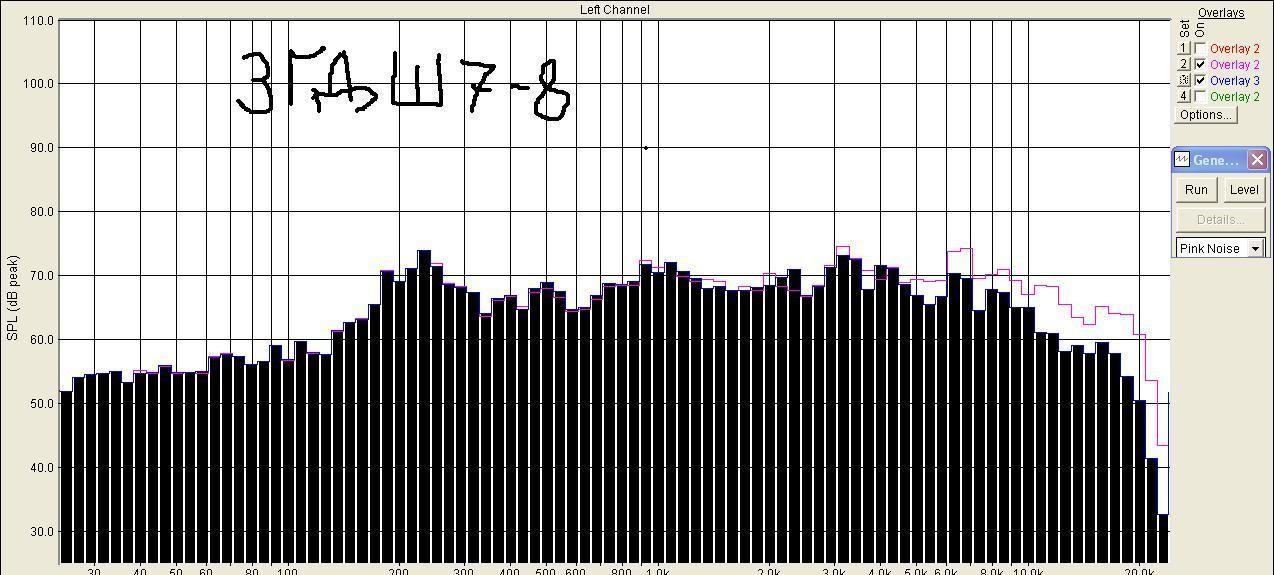

№1:

3ГДШ-7-8 в щите:
