Динамик 3ГДШ-14-4: характеристики, размеры и применение

Акустический динамик 3ГДШ-14-4 — это классическое советское устройство, отличающееся высокой надежностью и специфическим, «теплым» звучанием. Модель широко применяется в переносной бытовой радиоэлектронной аппаратуре и самодельных акустических системах. Если вам интересны другие варианты, обратите внимание на динамик 3ГДШ-26-8, который подходит для более мощных систем.

Особенностью данной модели является способность воспроизводить широкий спектр частот, что делает его универсальным решением как для музыки, так и для озвучивания. Динамик 3ГДШ-14-4 отличается простым конструктивным исполнением: корзина выполнена штамповкой из стали, а диффузор и подвес — из бумаги. Это обеспечивает стабильную работу и долговечность устройства.

Диаметр динамика составляет 14 см (5,5 дюймов), что является стандартом для средне-широкополосных излучателей. Благодаря легкости конструкции и удобству монтажа, он легко устанавливается как в домашние колонки, так и в профессиональное оборудование. Для сравнения, более компактный динамик 3ГДШ-7-4 часто используется в портативных радиоприемниках.

Технические характеристики 3ГДШ-14-4

Ниже приведена таблица основных параметров динамика. Обратите внимание на исправленные данные чувствительности и мощности.

Конструкция и описание динамика

Динамик 3ГДШ-14-4 относится к классу широкополосных излучателей круглой формы. Магнитная система построена на основе кольцевого ферритового магнита, что обеспечивает достаточную индукцию в зазоре на уровне 0,75 Тл. Звуковая катушка намотана проводом марки ПЭВЛ-0,11 и содержит 58 витков.

Центрирующая шайба выполнена из ткани, а пылезащитный колпачок — из пленки или ткани. Такая конструкция, несмотря на возраст модели, демонстрирует хорошие результаты по неравномерности АЧХ (14 дБ в диапазоне 160-10000 Гц), что делает его приемлемым выбором для бюджетных акустических систем.

Назначение: для применения в открытых акустических системах и переносной бытовой радиоэлектронной аппаратуре.

Технические характеристики:

Диапазон воспроизводимых частот: 160 – 10000 Гц

Неравномерность АЧХ в диапазоне 160-10000 Гц: 14 дБ

Уровень характеристической чувствительности в диапазоне 500-5000 Гц: 89 дБ

Номинальное электрическое сопротивление: 4 Ом

Предельная шумовая мощность: 3 Вт

Предельная долговременная мощность: 6 Вт

Предельная кратковременная мощность: 10 Вт

Полная добротность: 2,4

Частота основного резонанса: 160 Гц

Габаритные размеры: Ø100х32 мм

Масса: 0,1 кг

Описание:

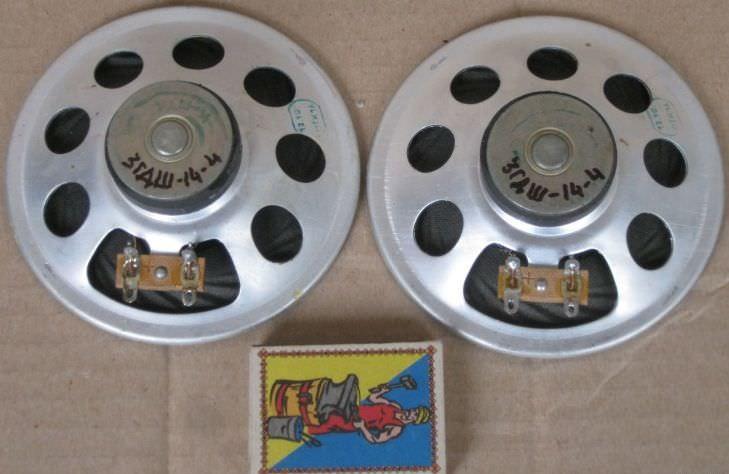

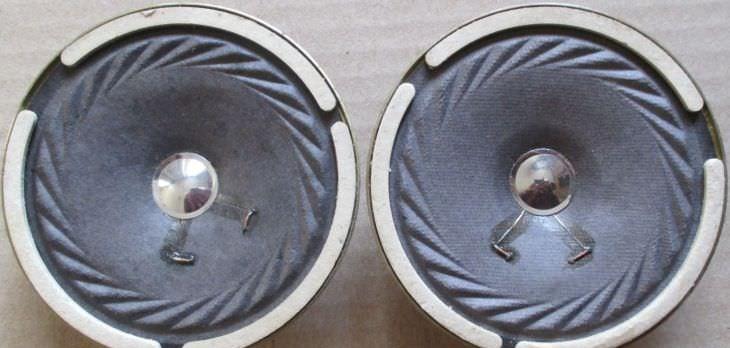

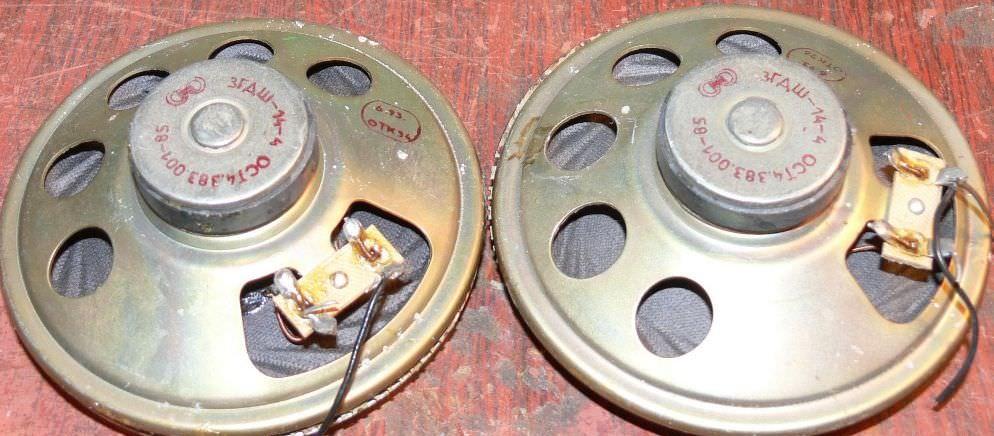

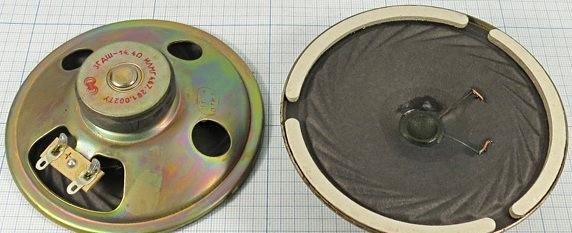

Широкополосный динамик, круглый. Корзина выполнена штамповкой из стали. Диффузор и подвес бумажные. Пылезащитный колпачок изготовлен из пленки или ткани. Магнитная система построена на кольцевом ферритовом магните диаметром 36 мм. Центрирующая шайба тканевая. Звуковая катушка намотана проводом марки ПЭВЛ-0,11 с общим числом витков 58. Индукция в зазоре 0,75 Тл.

Каталог и паспорт на диске.
