Разработчик: лаборатория звуковоспроизведения НИКФИ.
Изготовитель: .
Назначение: для применения в качестве НЧ головки в 2-х полосных АС типа 30А-1 и 30А-2, где она работает в НЧ рупорах типа 6А-6 и 6А-7.

Электроакустические и прочие данные 2А-8:

Воспроизводимая полоса частот: 40 – 650 Гц

Неравномерность АЧХ в полосе 40-650 Гц: ±8 дБ

Номинальная мощность: 10 Вт

Средняя абсолютная чувствительность: 30 единиц

Сопротивление звуковой катушки:

по постоянному току: 10 Ом (±0,5 Ом)

по переменному току на средних частотах: 13 Ом (±1 Ом)

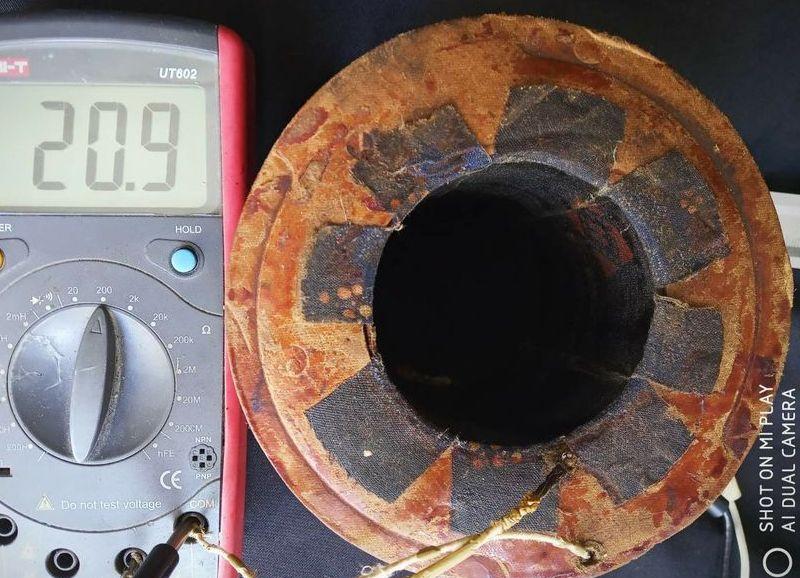

Сопротивление катушки возбуждения оп постоянному току: 21,6 Ом (±1 Ом)

Номинальное напряжение возбуждения: 25 В

Ток возбуждения: 1,2 А

Мощность возбуждения: 30 Вт

Магнитная индукция в воздушном кольцевом зазоре: 17000 гаусс

Внешние размеры: Ø394х235 мм

Вес: 12 кг

Описание 2А-8 «Кинап»:

Подвижная система голован 2А-8 состоит из диффузора 7, звуковой катушки 8 и центрирующей шайбы 9. Диффузор головки 2А-8 отлит из бумажной массы вместе с гофром и воротником. Диффузор имеет криволинейную образующую и переменную толщину, которая у вершины равна 0,45 мм, а у основания 0,35 мм. Наружный диаметр диффузора 354 мм. Общая высота (от воротника до верхней крайней точки вершины диффузора) 91 мм. Внутренний диаметр у вершины диффузора 53 ми. Вес диффузора 32 г (+3,2 г). Воротник (подвес) диффузора с тройным гoфром, при этом гофр имеет различную высоту. Максимальная высота (для среднего кольца гофра) 2,75 мм.

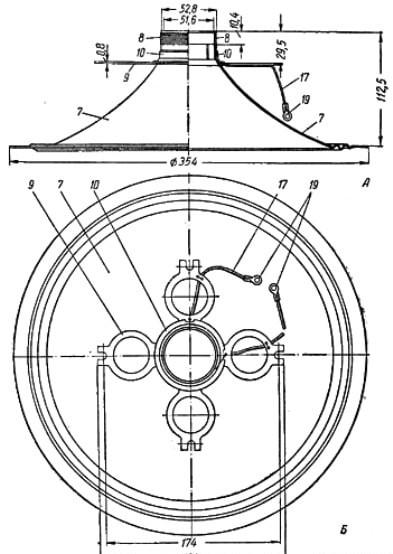

Центрирующая шайба 9 (рис. 33) головки 2А-8 изготовлена из текстолита толщиной 0,8 мм и имеет вид четырехлепестковой крестовины. Ее максимальные габариты 194х194 мм. Внутренний диаметр центрального отверстия, сквозь которое проходит вершина конуса диффузора, 60,4 мм.

Центрирующая шайба приклеивается к вершине диффузора и, чтобы она не отклеилась, поверх каркаса звуковой катушка накладывается специальное незамкнутое кольцо. Это кольцо изготовлено из алюминия толщиной 0,21 ми и имеет профиль отбортовки каркаса звуковой катушки и вершины конуса диффузора. Отбортованным краем кольцо упирается в центрирующую шайбу и приклеивается к шайбе и каркасу. Для большей прочности крепления центрирующей шайбы и ее кольца применяют бандажные ограничительные кольца 10 из суровой нитки (длиной 0,9 м), которые приклеиваются поверх каркаса звуковой катушки (в упор к кольцу центрирующей шайбы) и диффузора (в месте прилегания центрирующей шайбы к диффузору).

Звуковая катушка 2А-8 намотана на алюминиевый каркас, имеющий форму незамкнутого цилиндра фасанного профиля, что придаст каркасу жесткость. В кольцевую канавку каркаса уложено 88 витков в два слоя провода марки ПЭЛ-1 Ø0,18 мм. Первый слой – 45 витков.

Порядок намотки звуковой катушки следующий: в кольцевую канавку алюминиевого каркаса, надетого па оправку Ø51,6 мм ^{(-0,04 мм)} и в канавки вклеиваются прокладки из конденсаторной бумаги размеров 12х170 мм и 7х22 мм. Выводные концы, длинна которых должна быть по 50 мм, приклеиваются к центрирующей шайбе. При намотке катушки следят за тем, чтобы ее наружный диаметр не превышал 52,8 мм. Обмотку покрывают клеем, а выводные концы поверх провода заклеивают прокладкой из конденсаторной бумаги 7х22 мм.

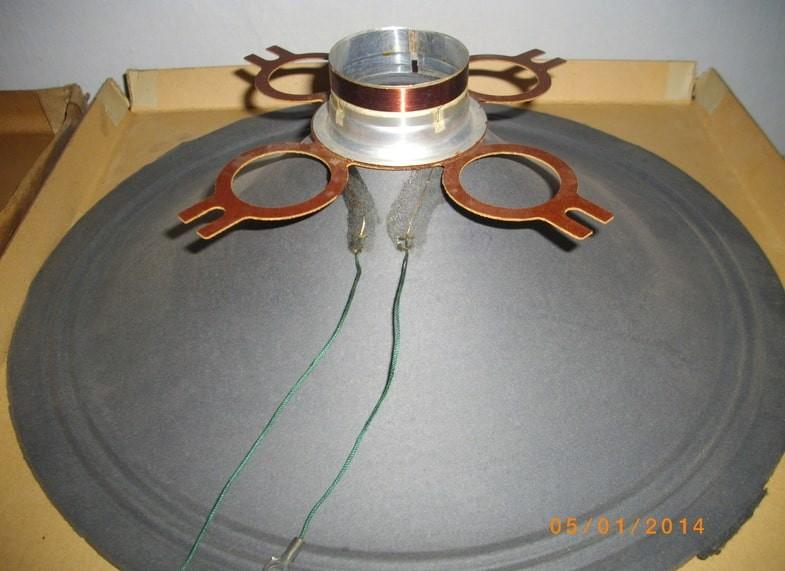

Изготовленная таким образом звуковая катушка надевается на вершину конуса диффузора и приклеивается к нему. Сборка подвижной системы производится на специальном приспособлении, что позволяет выдержать необходимые размеры и исключает перекос звуковой катушки и других элементов подвижной системы. Концы звуковой катушки припаивают припоем ПОС-40 к гибким монтажным проводам с резиновой изоляцией марки МРГ Ø0,75 мм. Начальный вывод звуковой катушки – к проводу МРГ Ø0,75 мм зеленого цвета (длина 150 мм), а конец звуковой катушки – к проводу МРГ Ø0,75 желтого цвета (длина 250 мм). На концы выводных проводов напаиваются латунные кабельные наконечники. Выводные гибкие проводники 17 (зеленый и желтый) привязываются к центрирующей шайбе с помощью ниток. Выводные проводники от звуковой катушки приклеиваются к центрирующей шайбе. На их концах напаяны наконечники 19, которые прижимаются под винты клемм 18.

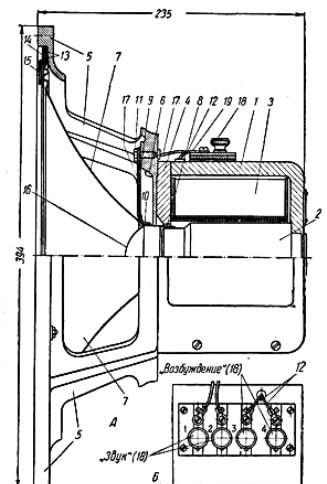

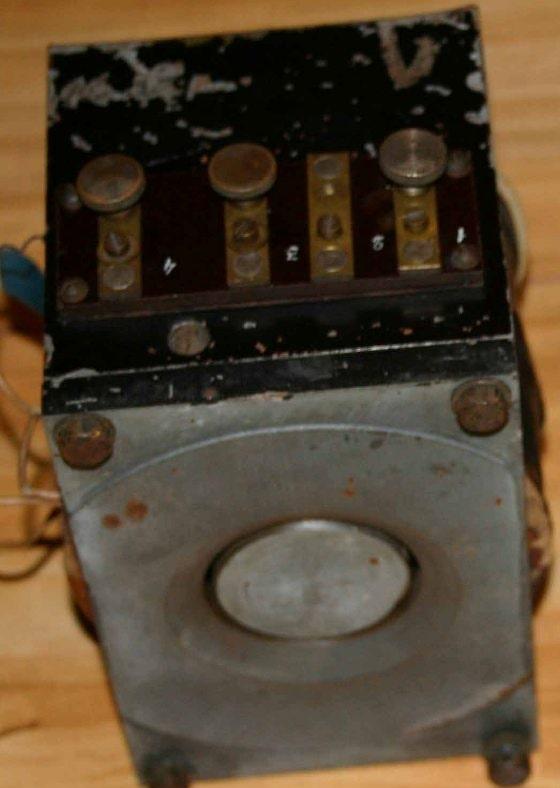

Магнитная системы состоит из скобы 1, керна 2 и фланца 4. В центре фланца сделано отверстие диаметром 53,5 мм ^{(+0,06 мм)}. Кроме этого, во фланце имеется еще четыре отверстия, сквозь которые  пропускаются стальные болты, с помощью которых фланец крепится к скобе 1 магнитной системы и диффузородержателю 5. Под болты подкладываются стальные шайбы.

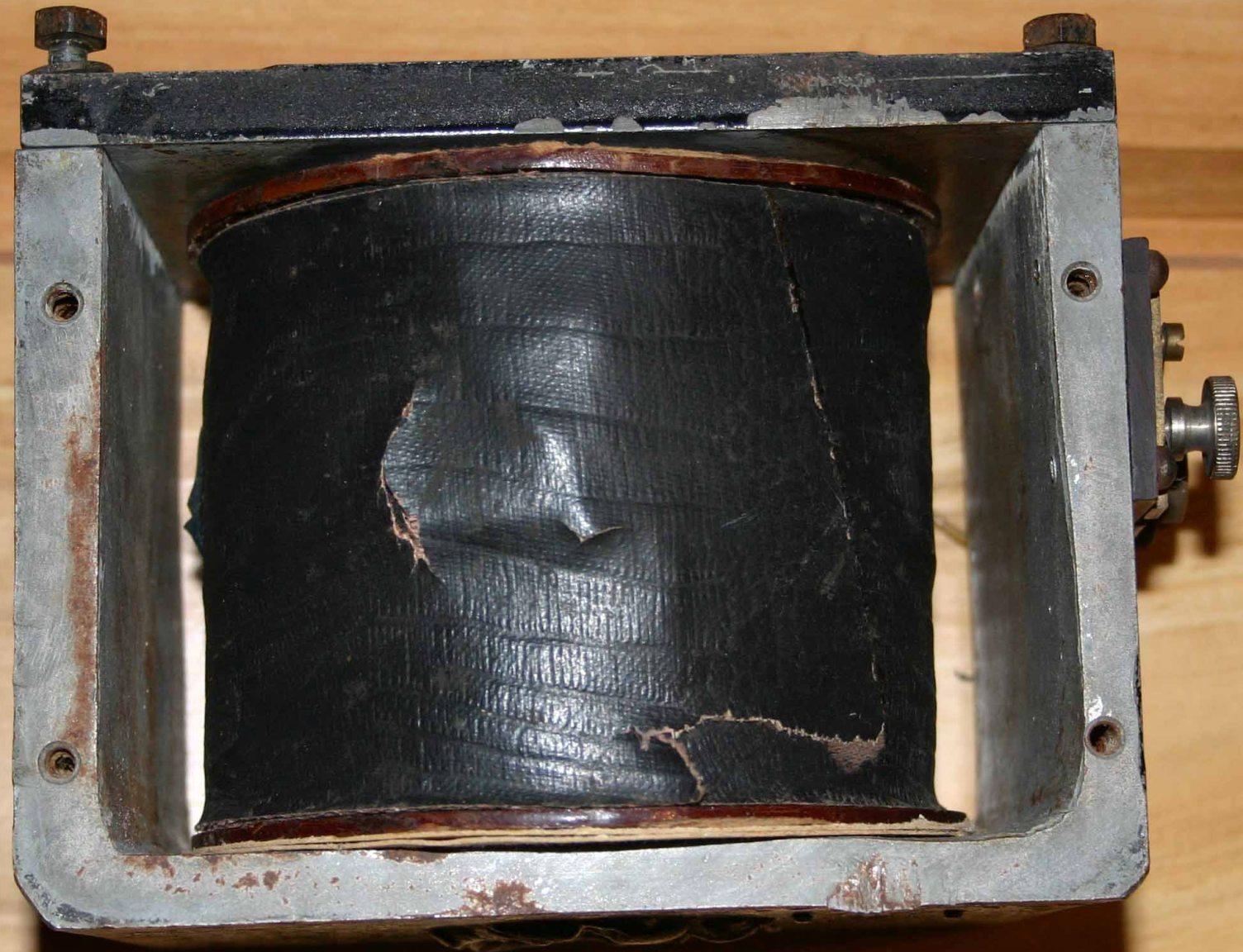

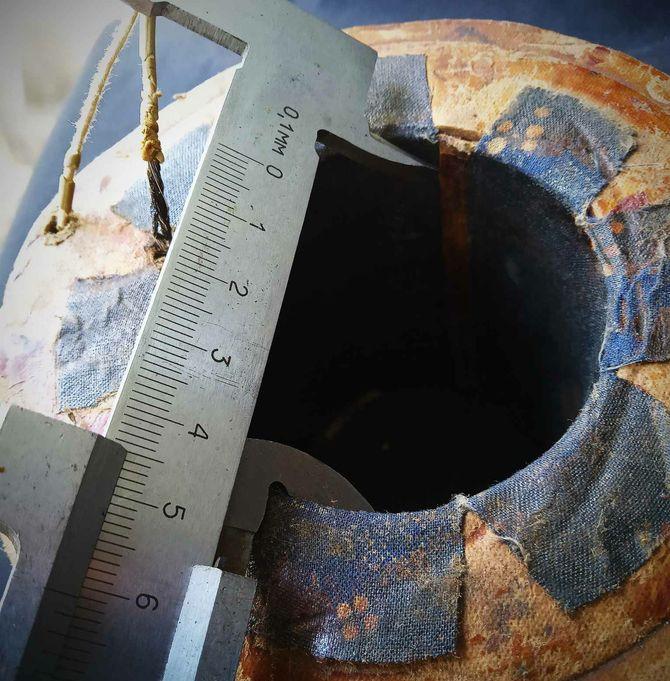

Катушка возбуждения рассчитана на номинальное напряжение постоянного тока 25 В (±0,5 В). Катушка намотана медным проводом марки ПЭЛ-2 Ø0,88 мм и имеет 2400 витков.

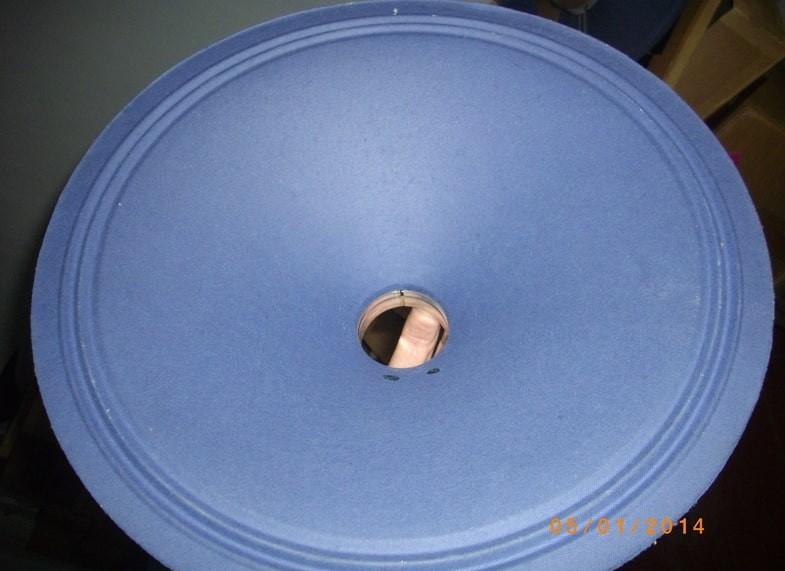

Фото диффузора из ремкомплекта из сайта hi-fi.ru
