Динамик 25 ГДН-3-8: характеристики, размеры и аналоги

Модель 25 ГДН-3-8 — это легендарный низкочастотный громкоговоритель, который активно применялся в советской акустике. Это надежный динамик для создания домашних аудиосистем, сабвуферов и студийных мониторов, где требуется глубокий и мощный бас. В отличие от современных аналогов, он обладает специфическим, «теплым» звучанием, высоко ценимым аудиофилами. Для сравнения, если вам нужен более современный вариант, можно рассмотреть динамик 25 ГДН-1Л-4, который имеет другие акустические свойства.

Диффузор динамика выполнен из целлюлозы с пропиткой, что обеспечивает хорошую демпфирование и чистоту звука. Конструкция с мощным ферритовым магнитом гарантирует высокую эффективность. Динамик 25 ГДН-3-8 отличается долговечностью и устойчивостью к перегрузкам, что делает его отличным выбором для ретро-аудио проектов и реконструкции старой техники.

Расшифровка маркировки 25 ГДН-3-8:

25 — диаметр диффузора в сантиметрах (250 мм).
ГДН — громкоговоритель динамический низкочастотный.

3 — порядковый номер разработки.
8 — номинальное электрическое сопротивление (8 Ом).

Диаметр в 10 дюймов позволяет динамическому излучателю эффективно работать на низких частотах. При подключении важно соблюдать полярность, указанную на корпусе, чтобы избежать фазовых искажений, особенно при использовании в многополосных системах.

Таблица основных характеристик 25 ГДН-3-8

Ниже приведены базовые параметры, необходимые для расчета акустического оформления.

Параметр	Значение
Ход диффузора (Xmax)	до 5 мм
Размер (дюймы)	10 дюймов
Тип	низкочастотный (НЧ)
Назначение	домашние АС, сабвуферы, студийные мониторы
Габариты (диаметр)	25 см
Масса	около 2–3 кг
Мощность (паспортная)	25 Вт
Сопротивление (Z)	8 Ом
Чувствительность	86–90 дБ
Диаметмтор магнита	12 см
Характер звучания	глубокие басы, насыщенная середина
Происхождение	СССР (ПО «Вега», г. Бердск)
Полярность	см. маркировку на корзине

Историческая справка: старое обозначение этой модели — 15ГД-14 (с поправкой на габариты и параметры). Существует версия с сопротивлением 4 Ом. Изготавливался динамик на ПО «Вега» в городе Бердск. Часто устанавливался в акустические системы серии и другие популярные советские колонки.

Полные технические характеристики и параметры ТДСЛ

Для точного расчета акустического оформления (АС) необходимо учитывать параметры Тилла-Смолла. Динамик 25 ГДН-3-8 обладает специфическими данными, отличающими его от современных аналогов.

Диапазон рабочих частот: 40 – 5000 Гц

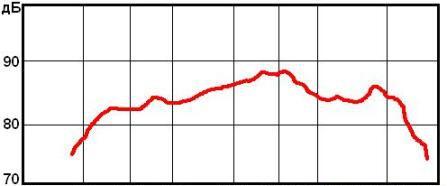

Неравномерность АЧХ: 12 дБ
Чувствительность: 86 дБ

Рабочая мощность: 15 Вт
Паспортная мощность: 25 Вт
Долговременная мощность: 30 Вт
Кратковременная мощность: 70 Вт
Полное электрическое сопротивление (Z): 8 Ом
Частота основного резонанса (Fs): 40 Гц (±10 Гц)
Эквивалентный объем (Vas): 8 л

Полная добротность (Qts): 0,35 ±0,05

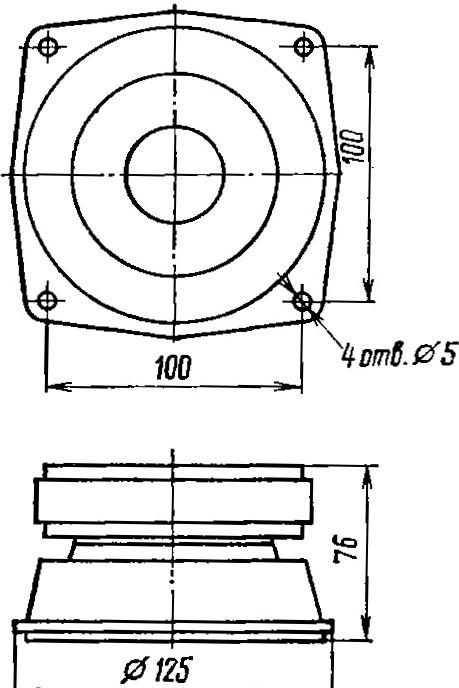

Габаритные размеры: 125х125х76 мм
Масса: 2 кг

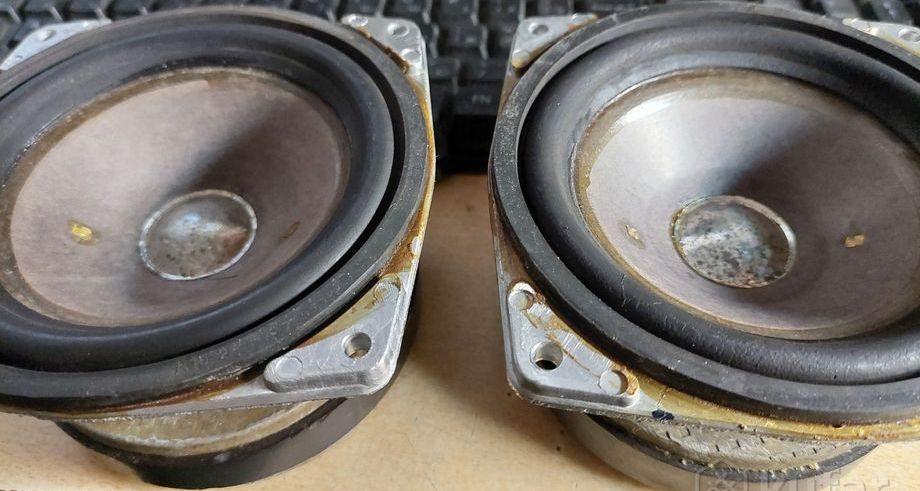

Конструкция и устройство динамика

Головка электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость и легкость конструкции. Диффузор выполнен из бумажной массы (целлюлозы) со специальной пропиткой для повышения прочности и снижения резонансов.

Подвес имеет тороидальную форму, изготовлен из резины и подклеивается к внешнему краю диффузора, что обеспечивает надежную фиксацию и долговечность. Центрирующая шайба сделана из ткани с пропиткой, а колпачок сферической формы также изготовлен из бумажной массы.

Звуковая катушка: намотана проводом марки ПЭВТ-1 диаметром 0,18 мм. Намотка двухслойная, со средним значением витков на слой – 58. Омическое сопротивление (Re) составляет 6,3 Ом. Высота катушки — 22,5 мм, внутренний диаметр — 25,15 мм, внешний (с намоткой) — 26,3 мм. Высота самой намотки — 12,7 мм. Общая длина провода в намотке равна 9,2 м, из которых в магнитном зазоре находится 5,1 м.

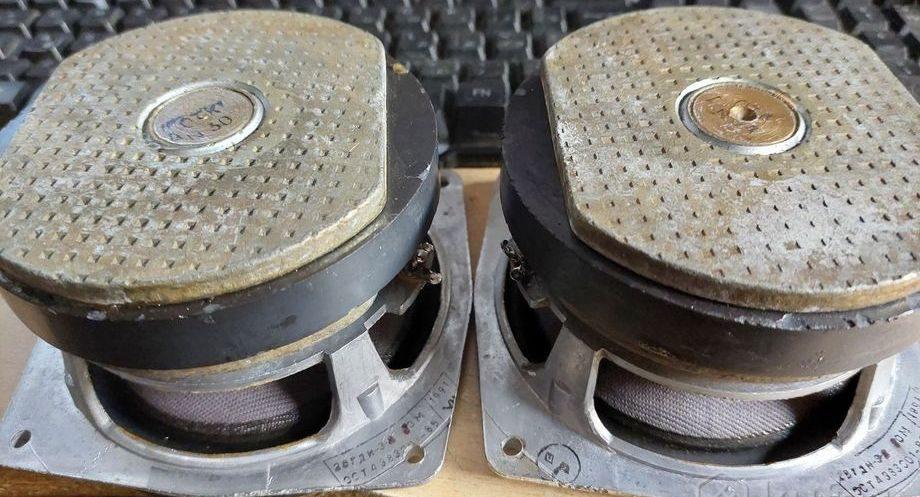

Магнитная система 25ГДН-3-8

Магнитная цепь динамика построена на основе ферритовых материалов, что обеспечивает высокую стабильность параметров.

Магнит: кольцевой ферритовый марки М28РА180 размером К110х45х16 мм.

Керн: диаметр 24,45 мм.
Верхний фланец: с отверстием диаметром 27,45 мм.
Воздушный зазор: высота 7 мм, радиальная ширина 1,5 мм.
Индукция в зазоре: 0,95 Тл.

Динамик 25 ГДН-3-8 остается востребованным среди радиолюбителей и конструкторов акустики. Его можно успешно использовать как в классических «советских» колонках, так и в современных самоделках. Если вам нужен динамик большего размера для более глубокого баса, обратите внимание на динамик 30 ГДС-3-4, который имеет диаметр 30 см и аналогичную конструкцию. Для более точного воспроизведения средних частот в двухполосных системах часто используют динамик 25 ГДВ-1-8.
