Динамик 25 ГД-26-30: характеристики, размеры и аналоги

25 ГД-26-30 — это классический советский низкочастотный громкоговоритель мощностью 30 Вт и номинальным сопротивлением 4 Ом. Разработанный для установки в закрытые акустические системы (ЗЯ), он обеспечивает глубокий и насыщенный бас. Динамик отличается высокой надежностью и широко применялся в производстве бытовой радиоаппаратуры, включая знаменитые колонки 25 ГД-26В.

Конструкция динамика 25 Г Д-26-30 включает мощный кольцевой магнит из сплава ЮНДК-24 и бумажный диффузор конической формы с криволинейной образующей. Такая архитектура минимизирует искажения и обеспечивает стабильную работу даже при высоких нагрузках. Резиновый подвес тороидальной формы гарантирует длительный срок службы и правильный ход катушки.

25 ГД-26

Модель идеально подходит для самостоятельной сборки акустических систем и ремонта vintage-аудиотехники. Традиционные советские технологии изготовления обеспечивают стабильность параметров на протяжении десятилетий.

Таблица технических характеристик 25 Г Д-26-30

Параметр Значение
Диаметр динамика 10 дюймов (250 мм)
Мощность (номинальная) 30 Вт
Минимальная мощность 2 Вт
Диаметр магнита 70 мм
Ход диффузора 6 мм
Габариты (ШхВхГ) 200 x 200 x 125 мм
Вес 2 - 2.5 кг
Применение Закрытые акустические системы (ЗЯ)
Характер звучания Чистое, с акцентом на НЧ
Полярность CCW (против часовой стрелки)
Происхождение СССР (ПО "Вега")

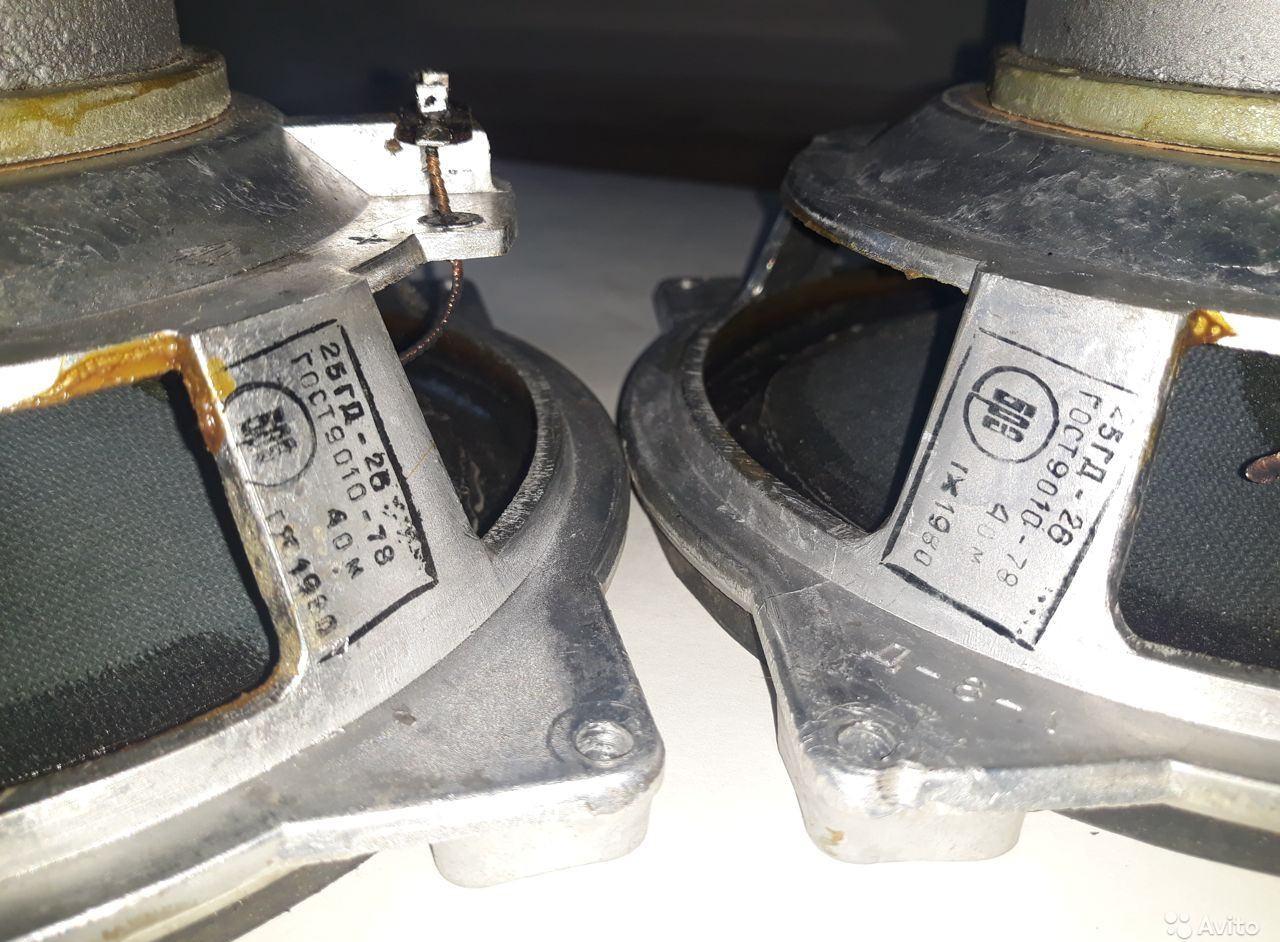

Расшифровка маркировки 25 - диаметр 25 см, ГД - громкоговоритель, 26 - индекс, 30 - мощность 30 Вт

Низкочастотный громкоговоритель 25 Г Д-26-30 изготавливался на базе БРЗ ПО “Вега”. Устройство предназначено для работы в закрытых акустических системах второй группы сложности, что делает его отличным выбором для домашних Hi-Fi систем.

25 ГД-26

Основные технические параметры

Для правильного подбора акустического оформления и усилителя важно учитывать следующие параметры динамика:

  • Эффективный рабочий диапазон частот: 25 – 5000 Гц
  • Неравномерность АЧХ: 14 дБ
  • Чувствительность: 86 дБ
  • Номинальное электрическое сопротивление: 4 Ом
  • Частота основного резонанса (Fs): 25 Гц
  • Номинальная мощность: 25 Вт (паспортная до 50 Вт)
25 ГД-26-30

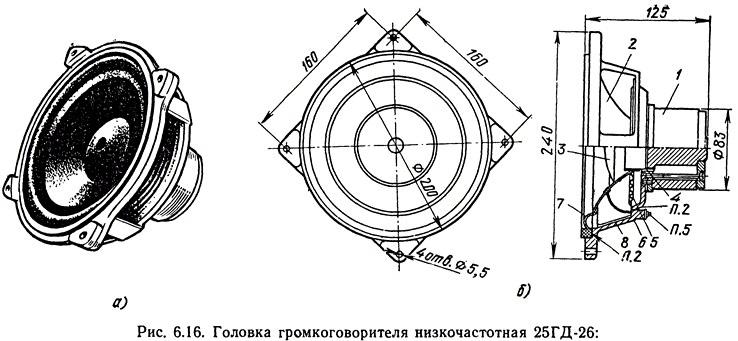

Габаритные размеры составляют 200х200х125 мм, а вес динамика достигает 2,5 кг, что свидетельствует о массивной магнитной системе.

25 ГД-26

Конструкция и материалы

25 ГД-26

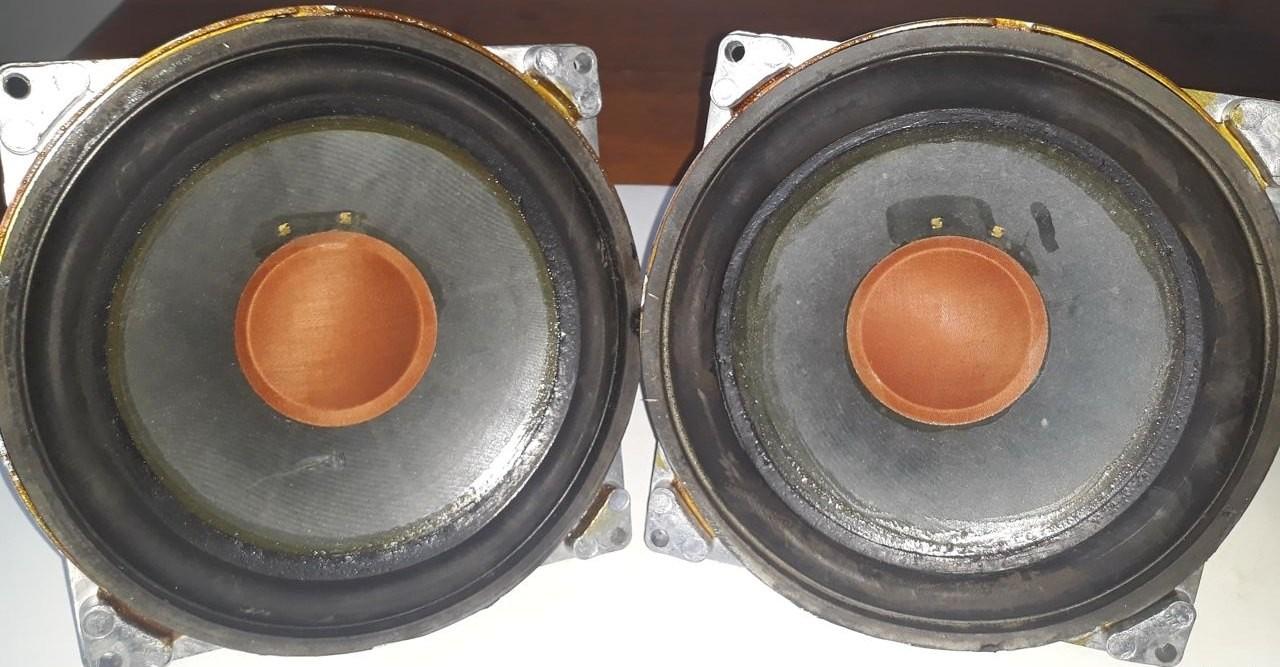

Рама динамика изготовлена методом литья из алюминиевого сплава, что обеспечивает жесткость конструкции и хорошую теплоотдачу. Диффузор выполнен из бумажной массы с пропиткой, имеющей коническую форму с криволинейной образующей. Это решение помогает снизить дифракцию звука на краях диффузора.

Подвес тороидальной формы изготовлен из долговечной резины. Центрирующая шайба из пропитанной ткани и сферический колпачок не только защищают зазор от пыли, но и способствуют выравниванию АЧХ в области 2-5 кГц. Магнитная система использует кольцевой магнит из сплава ЮНДК-24.

25 ГД-26

В воздушном зазоре установлена звуковая катушка диаметром 40 мм. Обмотка выполнена в 2 слоя из 85 витков медного провода ПЭЛ-0,27. Катушка приклеена к бумажному диффузору. Примерно в этом же месте с внешней стороны диффузор охватывается плоской гофрированной центрирующей шайбой. Выводы катушки припаяны к контактной планке, закрепленной на раме. По внешнему периметру диффузор приклеен к кольцевому подвесу, опрессованному из резины на основе натурального каучука. Поперечный профиль подвеса имеет форму полуокружности. Также выпускалась модификация 25ГД-26Б с кольцевым ферритовым магнитом.

Для тех, кто ищет альтернативы или дополнительные варианты советских динамиков, рекомендуем ознакомиться с динамиком 25 ГД-21, который также широко использовался в акустических системах того времени.
