20 ГДС-4-8: характеристики, размеры и аналоги советского динамика

20 ГДС-4-8 — советский среднечастотный громкоговоритель номинальной мощностью 20 Вт и сопротивлением 8 Ом. Предназначен для Hi-Fi акустики и профессиональных систем. Родственный аналог — 20 ГДС-4М-8 с улучшенным подвесом. Конструкция включает мощный ферритовый магнит и диффузор из пропитанной бумажной массы, что обеспечивает стабильную работу и низкий уровень искажений. Широкий рабочий диапазон позволяет точно воспроизводить вокал и инструменты.

Таблица характеристик 20 ГДС-4-8

Параметр Значение
Ход диффузора 4 мм
Габаритный размер (дюймы) 8 дюймов
Тип громкоговорителя Среднечастотный
Область применения Домашние и профессиональные системы
Диаметр диффузора 200 мм
Масса 2.5 кг
Номинальная мощность 20 Вт
Электрические параметры Сопротивление 8 Ом, Чувствительность 92 дБ
Минимальная рабочая мощность 5 Вт
Диаметр магнитной системы 80 мм
Акустический характер Четкий, сбалансированный
Производитель Высокое качество и надежность

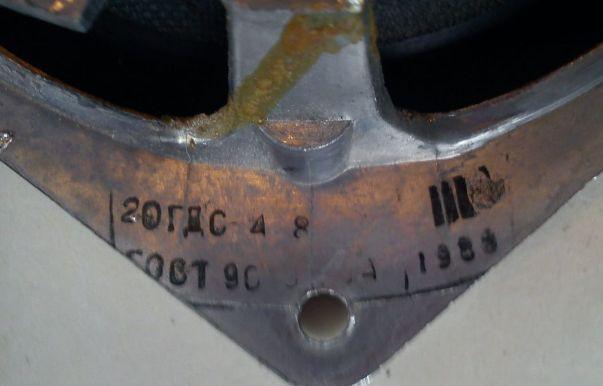

Маркировка 20 ГДС-4-8: 20 Вт, Громкоговоритель, Диффузор, Сопротивление
Полярность подключения Легкость подключения, стандартные метки
>

Изготовители: Прикарпатский радиозавод, г. Ивано-Франковск и Бердский радиозавод.

Назначение: для применения в закрытых и фазоинверсных акустических системах первой и второй групп сложности в качестве среднечастотного звена для работы в помещениях. В качестве альтернативы для более низкочастотного отклика рекомендуется 20 ГДШ-108. Последующая версия громкоговорителя .

Технические характеристики 20ГДС-4-8:

20 ГДС-4-8 (15 ГД-11А)

Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц

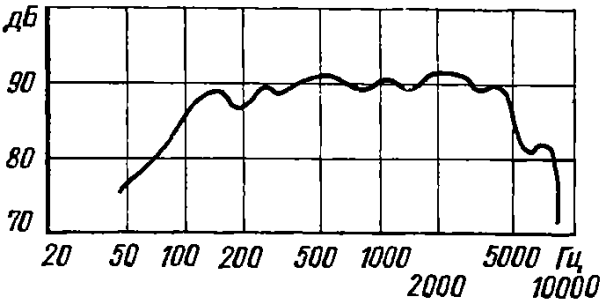

Неравномерность АЧХ в диапазоне 200–5000 Гц: 12 дБ

Чувствительность: 89 дБ

Коэффициент гармоник на частотах:

400 – 630 Гц: 5%

20 ГДС-4-8 (15 ГД-11А)

1000 – 4000 Гц: 3%

Номинальное сопротивление: 8 Ом

Рабочая мощность: 15 Вт

Предельная шумовая мощность: 20 Вт

20 ГДС-4-8 (15 ГД-11А)

Предельная долговременная мощность: 20 Вт

Предельная кратковременная мощность: 40 Вт

Частота основного резонанса: 120 Гц (±30 Гц)

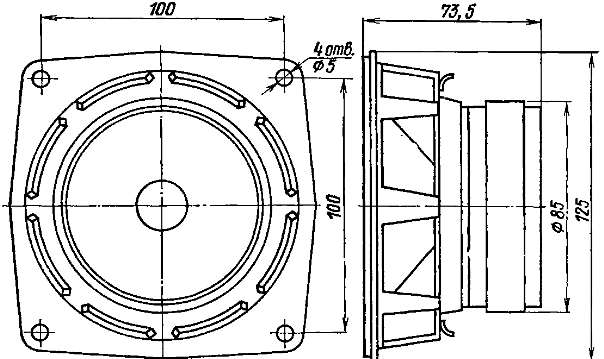

Габаритный размер: Ø125х73,5 мм

20 ГДС-4-8 (15 ГД-11А)

Вес: 1,3 кг

Обзор 20ГДС-4-8

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

20 ГДС-4-8 (15 ГД-11А)

Магнитная система 20ГДС-4-8:

  1. кольцевой ферритовый магнит марки М22РА220, размером К85х35х15 мм;
  2. керн диаметром 24,9 мм;
    3. 15 ГД-11А
  3. верхний фланец с отверстием диаметром 27,2 мм;
  4. высота воздушного зазора 8 мм;
  5. радиальная ширина воздушного зазора: 1,15 мм;
  6. индукция в воздушном зазоре: 0,95 Тл.
    7. 15 ГД-11А

Подвижная система 20ГДС-4-8:

  1. звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,2 мм, намотка двухслойная, общее число витков 93, в первом слое 47 витков, во втором 46. Высота намотки 8,9 мм. Омическое сопротивление 6,8 Ом. Каркас катушки изготовлен из бумаги марки К-120Н высотой 19,1 мм. Внутренний диаметр 25,4 мм, внешний – 26,4 мм.
  2. диффузор конической формы из бумажной массы с пропиткой.
    3. 15 ГД-11А
  3. колпачок сферической формы из бумажной массы с пропиткой.
  4. подвес тороидальной формы из резины.
  5. центрирующая шайба из ткани с пропиткой.

20 ГДС-4-8 (15 ГД-11А)

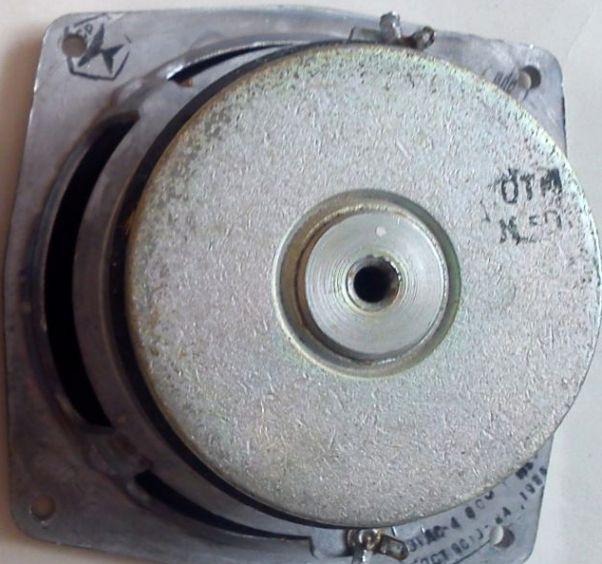

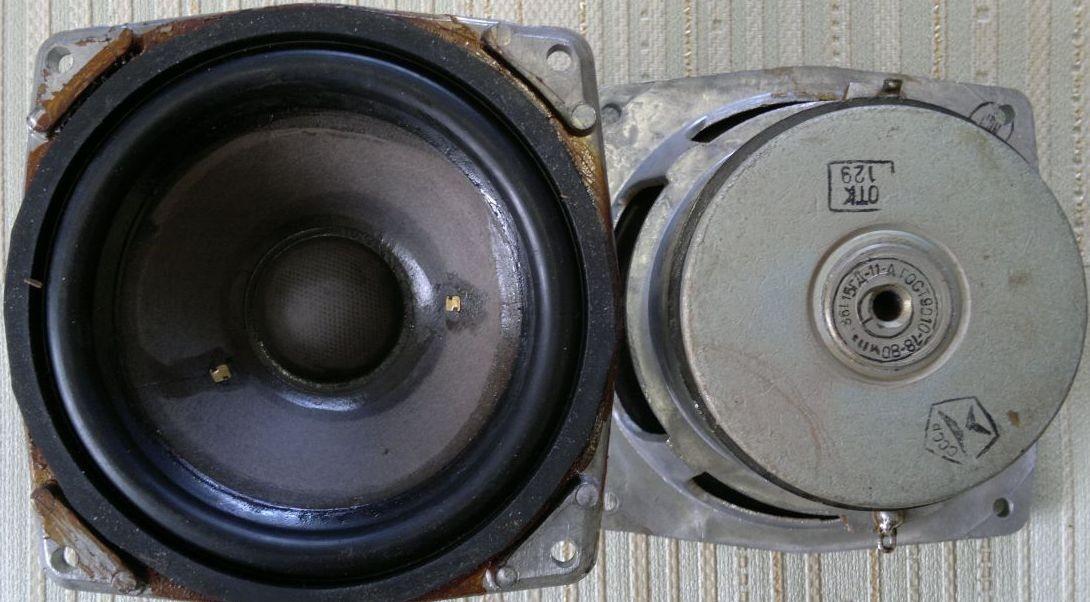

15 ГД-11А слева изготовитель – Ивано-Франковск, справа – Бердск (отверстие в керне не сквозное):

20 ГДС-4-8 (15 ГД-11А)

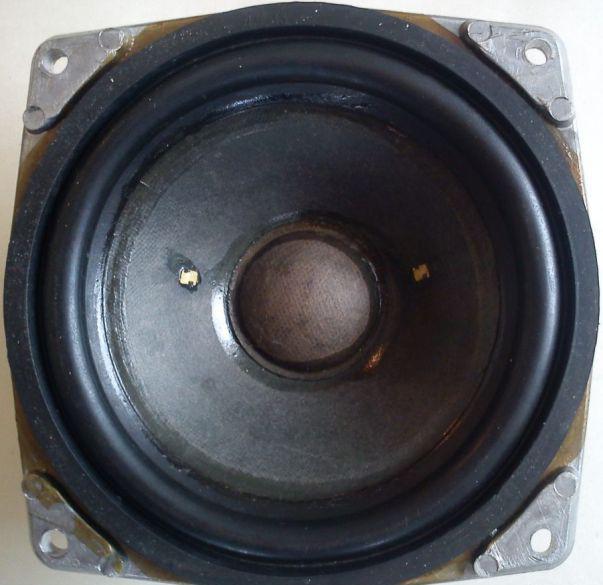

Фото от мастерской :

Для сравнения с другими моделями серии обратите внимание на 20 ГДС-8-8, который отличается увеличенным ходом диффузора.

Тема на форуме

20 ГДС-4-8
