Динамик 20 ГДС-3-8: характеристики, размеры и расшифровка

Громкоговоритель 20 ГДС-3-8 — это советский полнодиапазонный динамик диаметром 20 см и номинальным сопротивлением 8 Ом. Произведенный Прикарпатским радиозаводом, он представляет собой электродинамическую головку среднего частотного диапазона с неэкранированной магнитной системой. Модель отличается сбалансированным звучанием и надежностью, что делает её востребованной среди аудиофилов для создания домашней и профессиональной акустики. Для сравнения, если вам нужен более низкочастотный вариант, обратите внимание на динамик 20 ГДШ-3-8.

Динамическая головка способна воспроизводить широкий спектр частот, обеспечивая насыщенное и детализированное звучание. Диффузор выполнен из бумажной массы с пропиткой, что гарантирует долгий срок службы и стабильные характеристики. Использование этих динамиков возможно как в домашних аудиосистемах, так и в автомобильной акустике. Динамики 20 ГДС-3-8 можно использовать как самостоятельно, так и в составе готовых акустических систем.

Одним из ключевых параметров является ход диффузора, который обеспечивает качественное воспроизведение низких частот. Также стоит отметить, что данная модель имеет оптимальные габариты и вес, что упрощает их установку и транспортировку. Если же вас интересуют другие модификации серии, рекомендуем изучить динамик 20 ГДС-4М-8.

Модель 20 ГДС-3-8 расшифровывается следующим образом: цифра 20 обозначает номинальный диаметр в сантиметрах, ГДС – громкоговоритель динамический синфазный, цифра 3 – номер модификации, а цифра 8 – сопротивление катушки в Ом.

Характер звучания динамиков 20 ГДС-3-8 можно охарактеризовать как сбалансированный, с акцентом на натуральное воспроизведение средних и низких частот. Сочетание этих качеств делает их универсальным выбором для разных типов акустических систем.

Таблица характеристик 20 ГДС-3-8

Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск. Применялся громкоговоритель в закрытых и фазоинверсных акустических системах первой и второй групп сложности в качестве для работы в помещениях. Пришел на смену громкоговорителя .

Технические характеристики 20ГДС-3-8:

Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц

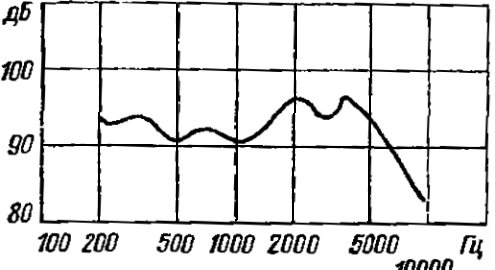

Неравномерность АЧХ в диапазоне 200–5000 Гц: 10 дБ

Чувствительность: 88,5 – 92 дБ

Коэффициент гармоник на частотах:

400 – 630 Гц: 4%

1000 Гц и выше: 3%

Номинальное сопротивление: 8 Ом

Рабочая мощность: 15 Вт

Предельная шумовая мощность: 20 Вт

Предельная долговременная мощность: 20 Вт

Предельная кратковременная мощность: 30 Вт

Частота основного резонанса: 100 Гц (±40 Гц)

Габаритный размер: Ø125х73,7 мм

Вес: 1,2 кг

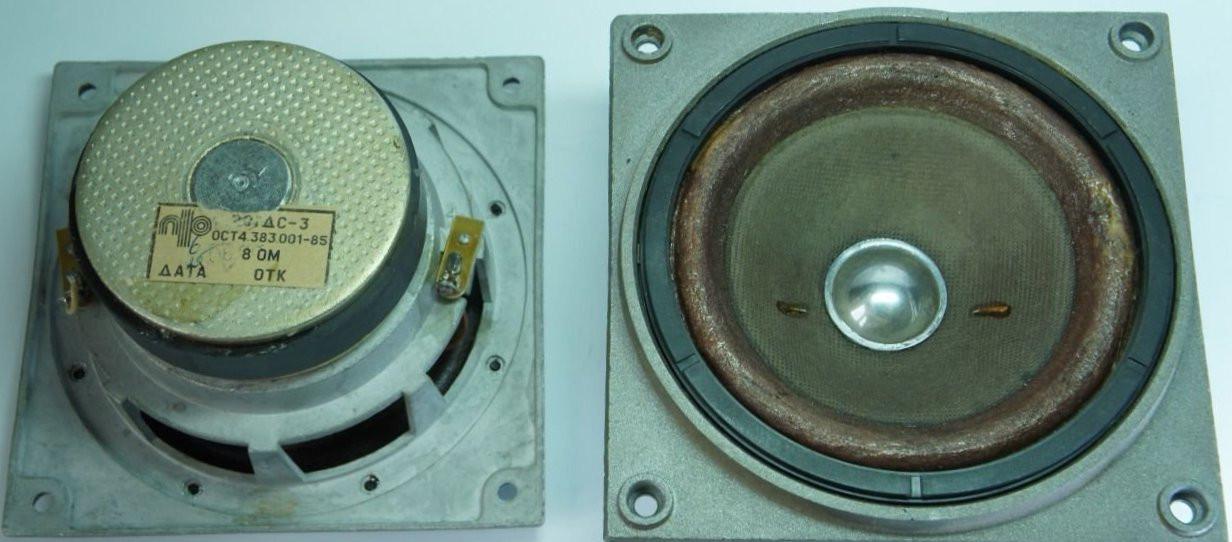

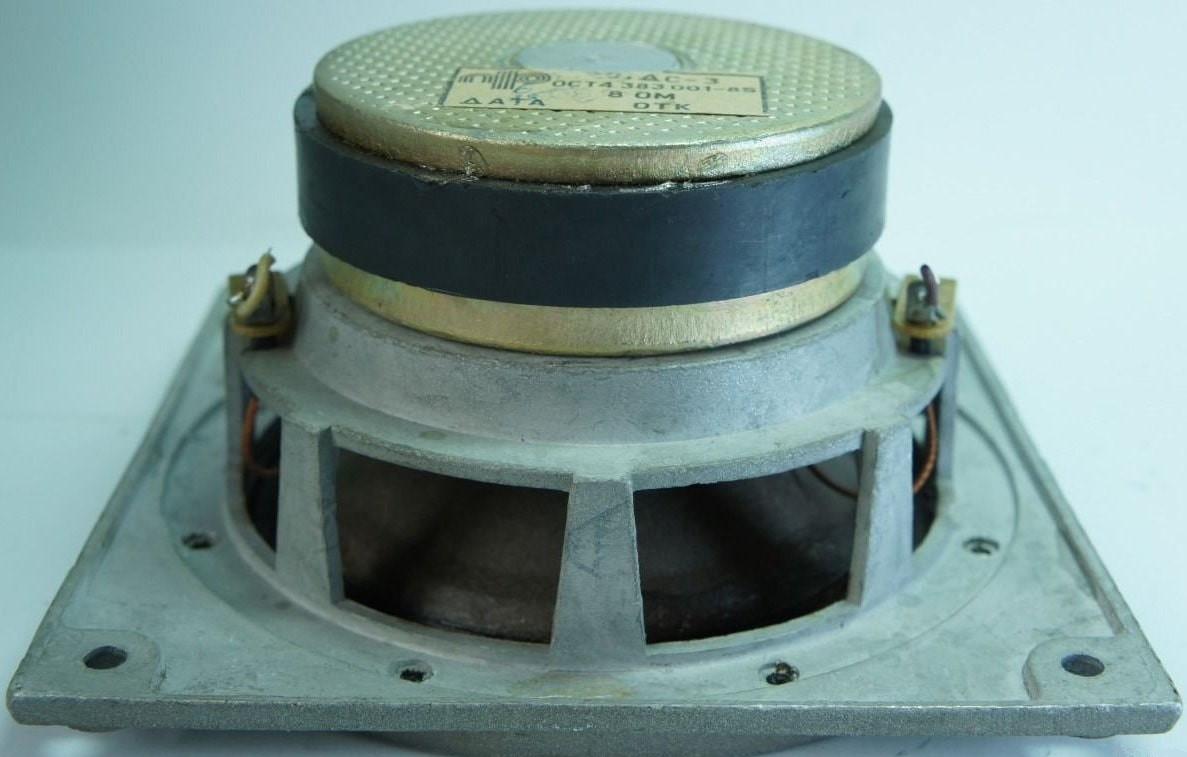

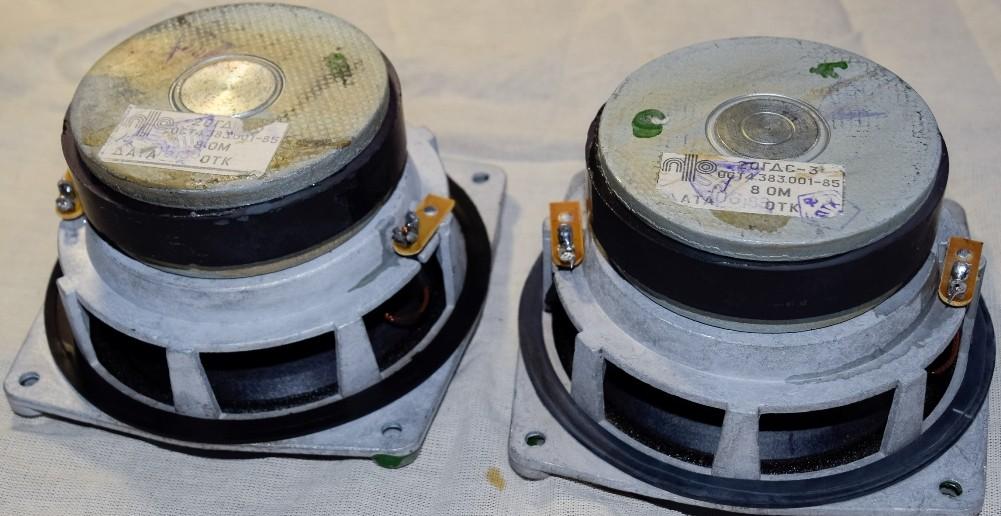

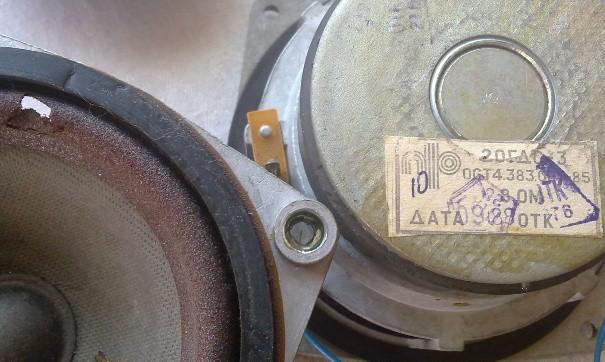

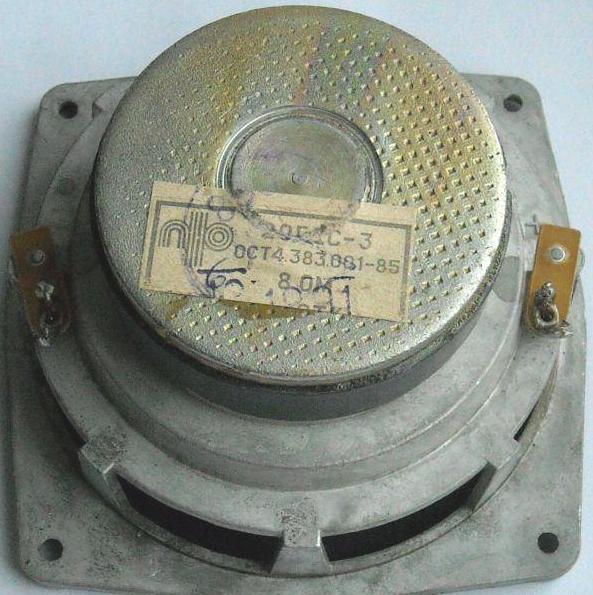

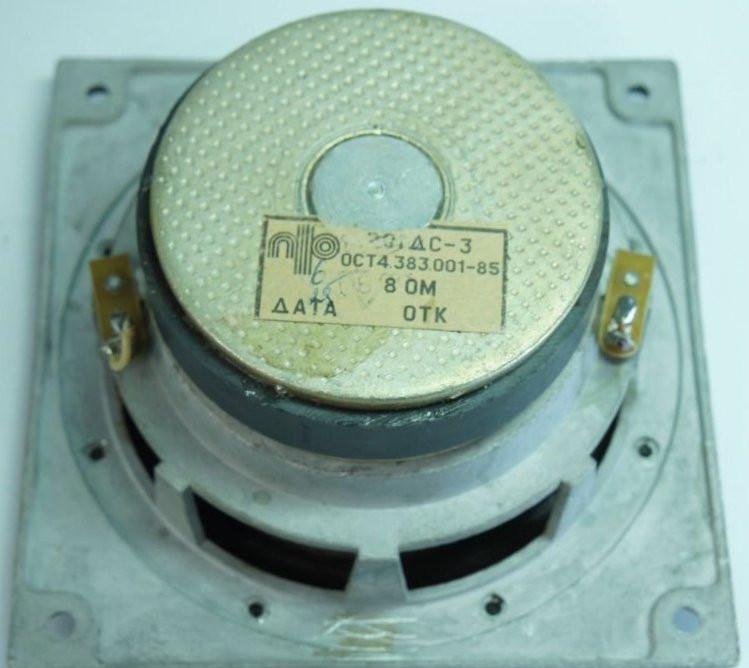

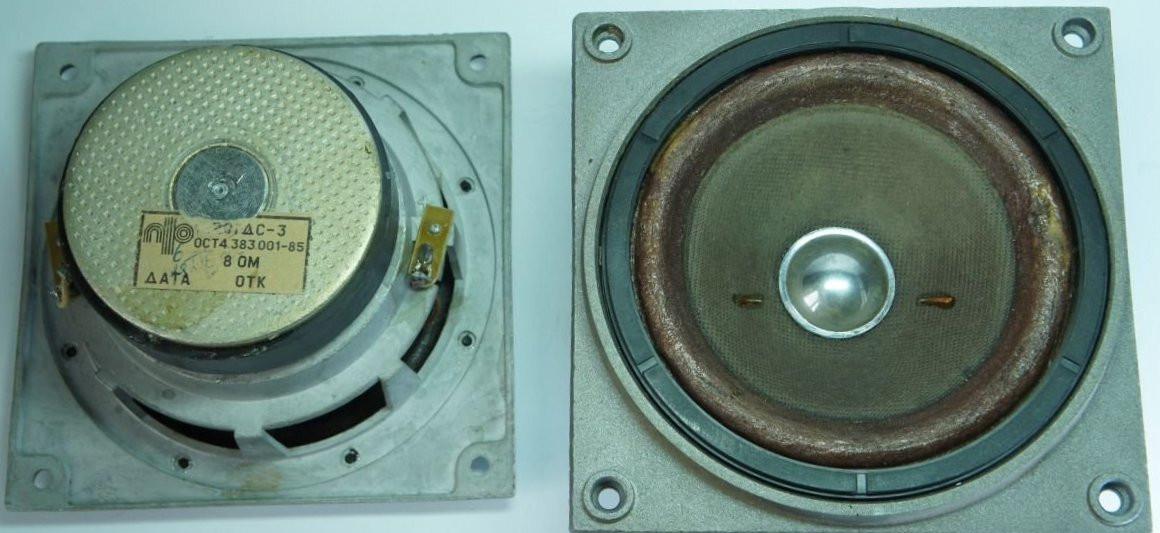

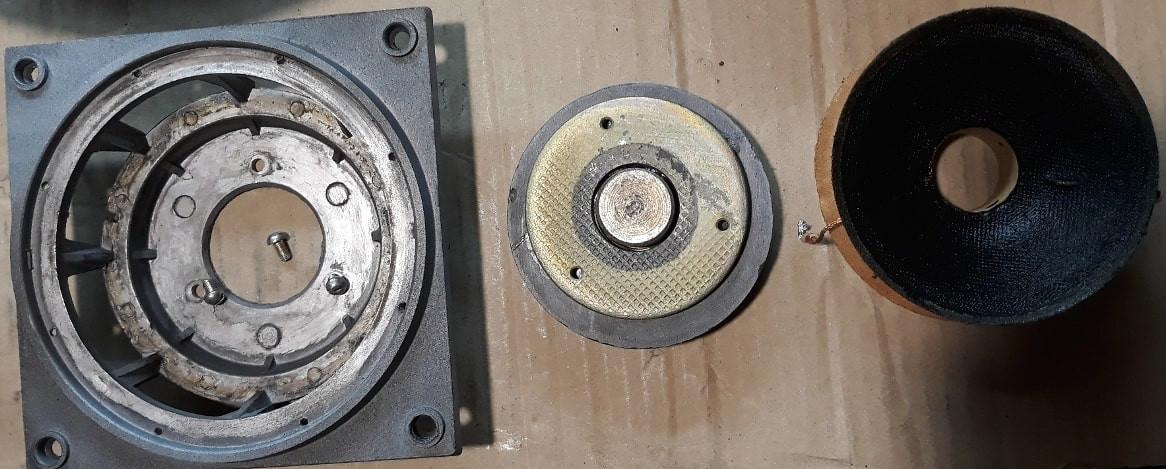

Описание конструкции 20ГДС-3-8

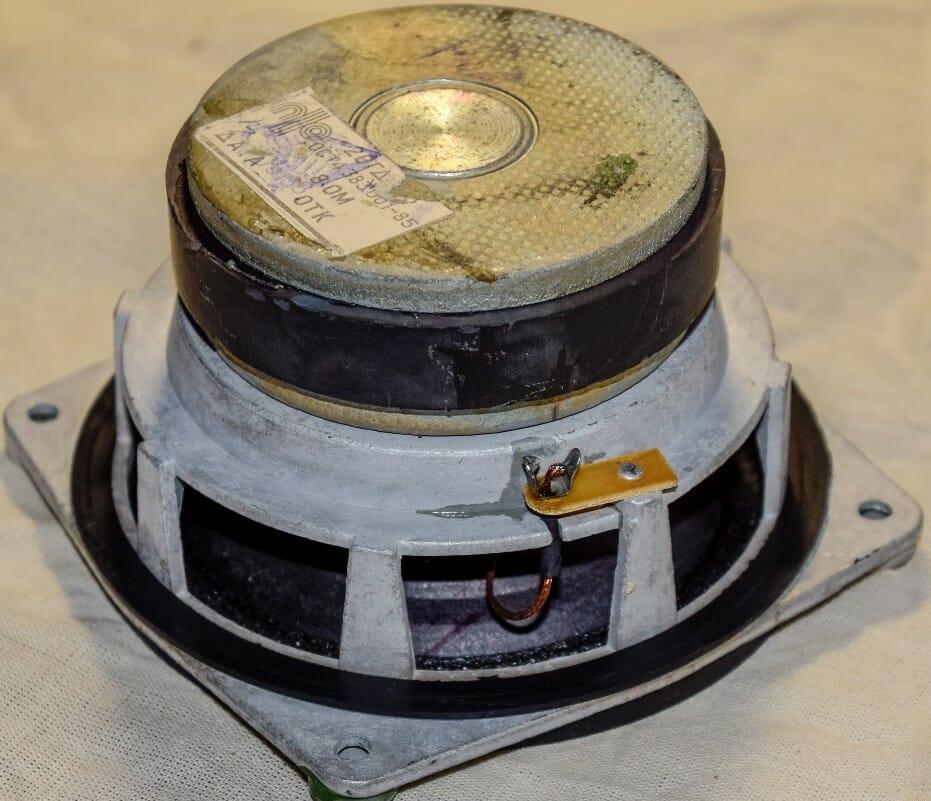

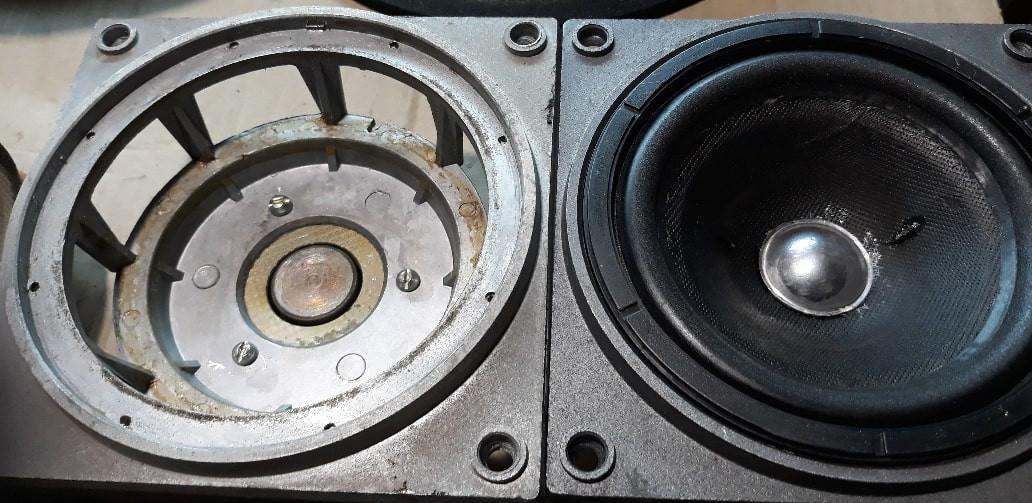

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

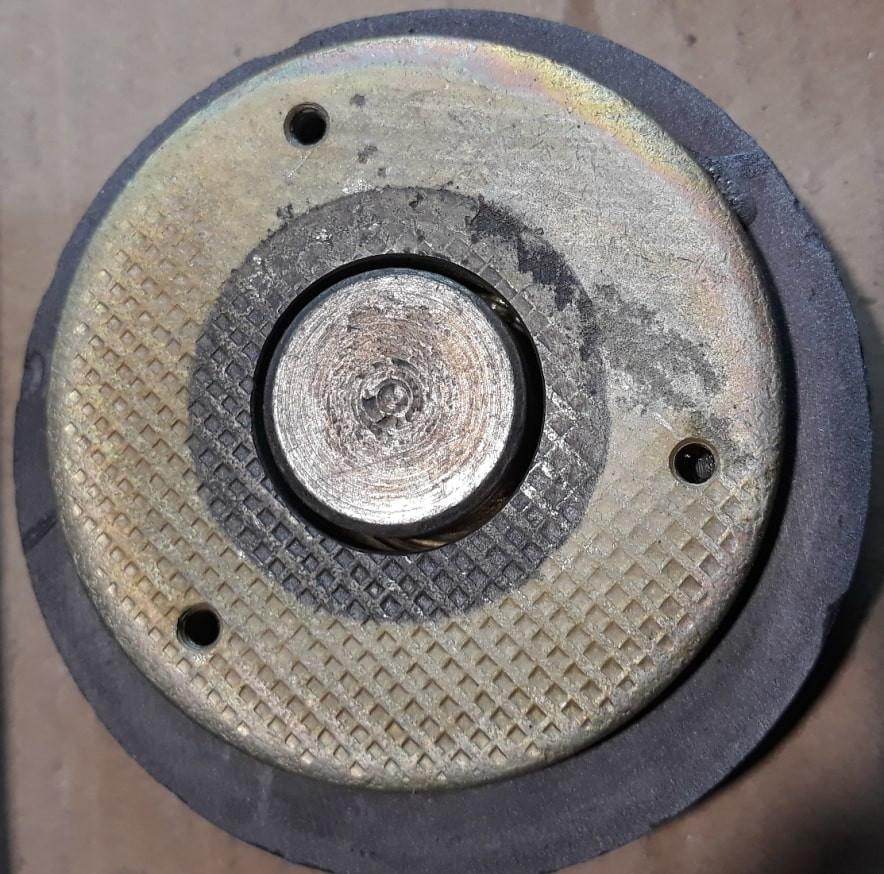

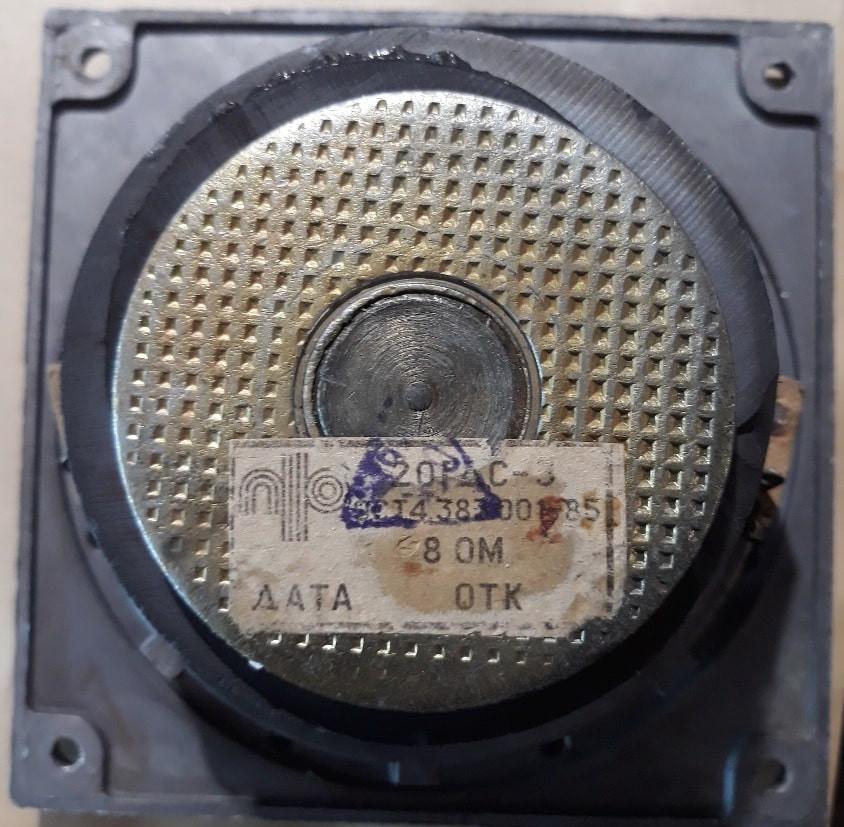

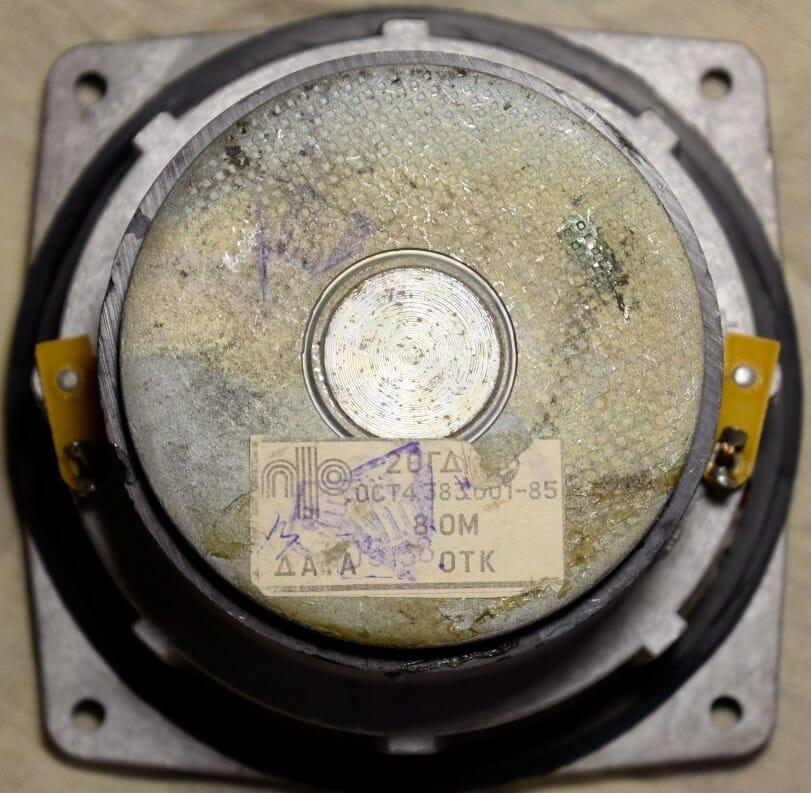

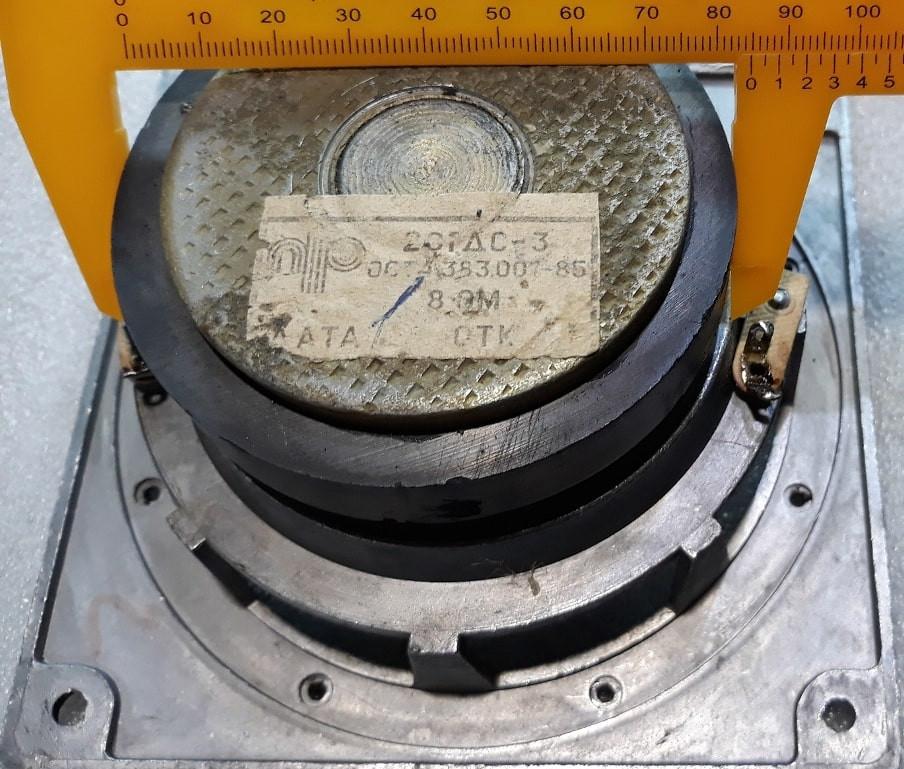

Магнитная система 20ГДС-3:

1. кольцевой ферритовый магнит марки М16БА190, размером К85х35х15 мм;
2. керн диаметром 24,9 мм;

3. верхний фланец с отверстием диаметром 27 мм;

4. высота воздушного зазора 8 мм;
5. радиальная ширина воздушного зазора: 1,05 мм;

6. индукция в воздушном зазоре: 0,8 Тл.

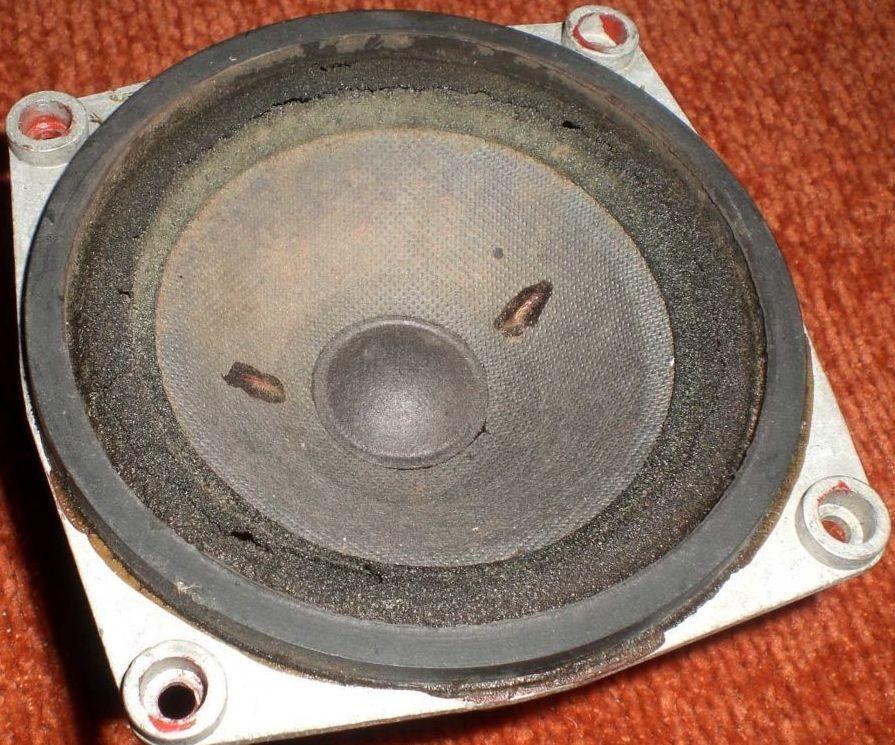

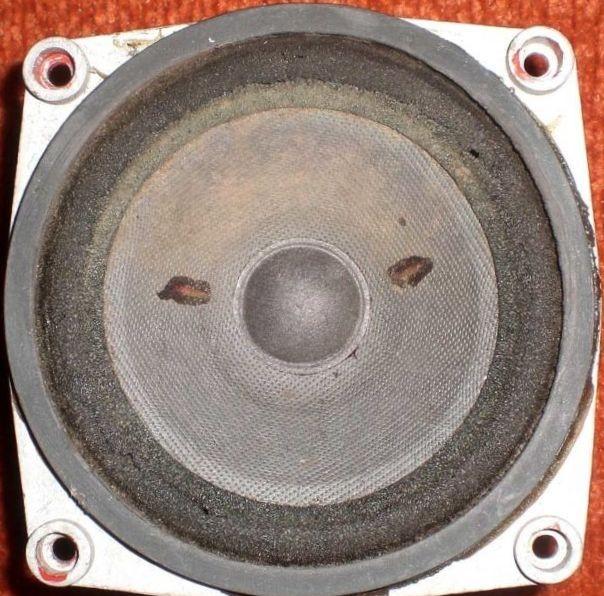

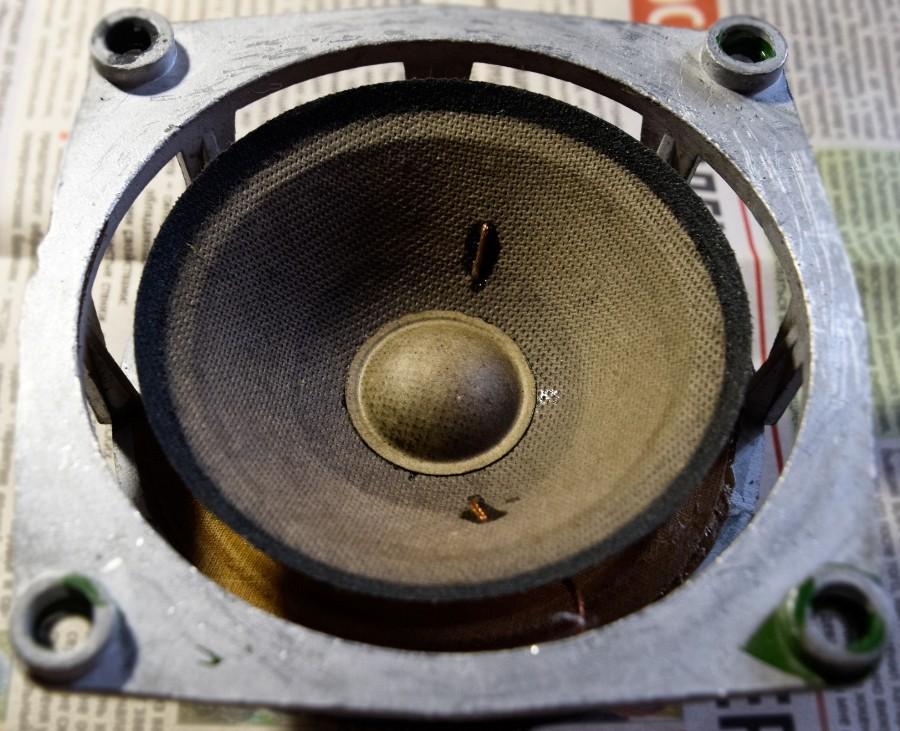

Подвижная система 20ГДС-3:

1. звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,16 мм, намотка двухслойная, общее число витков 92, в первом слое 47 витков, во втором 45. Высота намотки 8,6 мм. Омическое сопротивление 6,4 Ом (±0,5 Ом). Каркас катушки изготовлен из фольги А6-М-0,05х25 и бумаги ЭН-70 высотой 23 мм. Внутренний диаметр 25,4 мм, внешний – 26,35 мм.

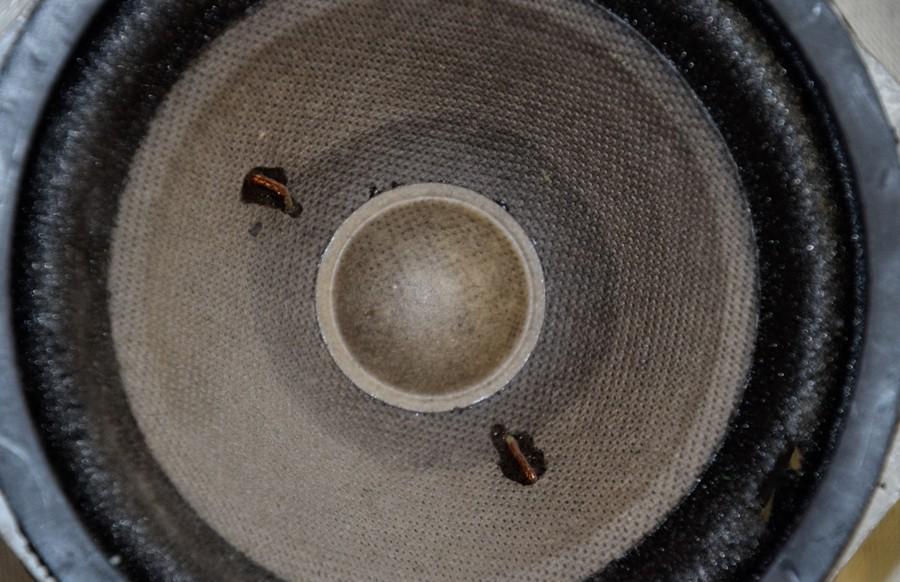

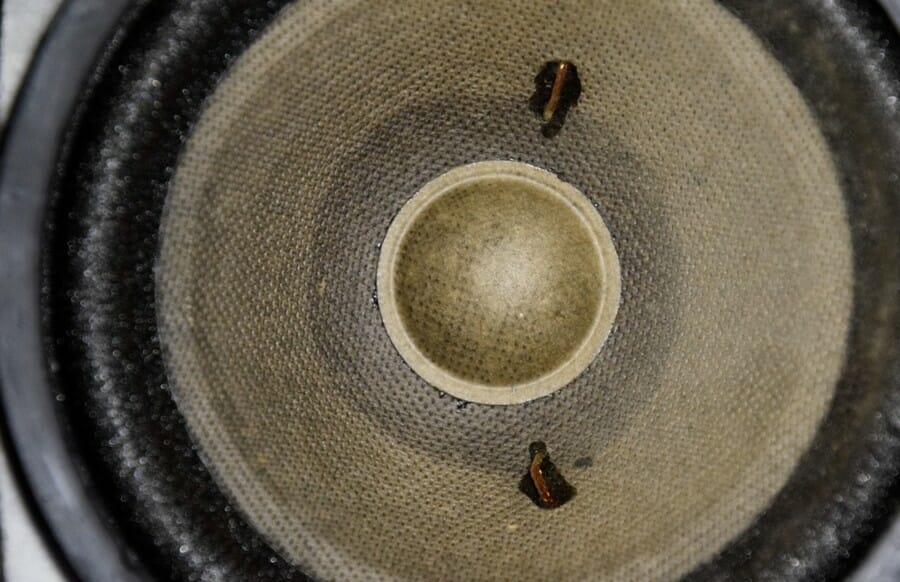

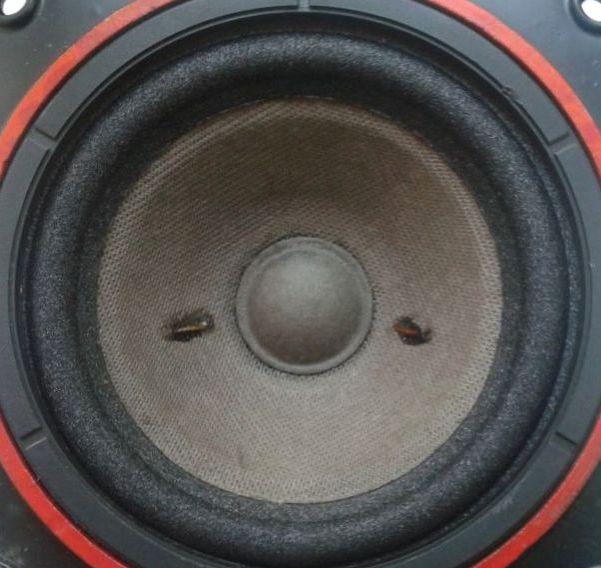

2. диффузор конической формы из бумажной массы с пропиткой.
3. колпачок сферической формы из бумажной массы с пропиткой.

4. подвес тороидальной формы из пенополиуретана.

5. центрирующая шайба из ткани с пропиткой.
