Динамик 20 ГДС-1-8 (15 ГД-11-120): характеристики и применение

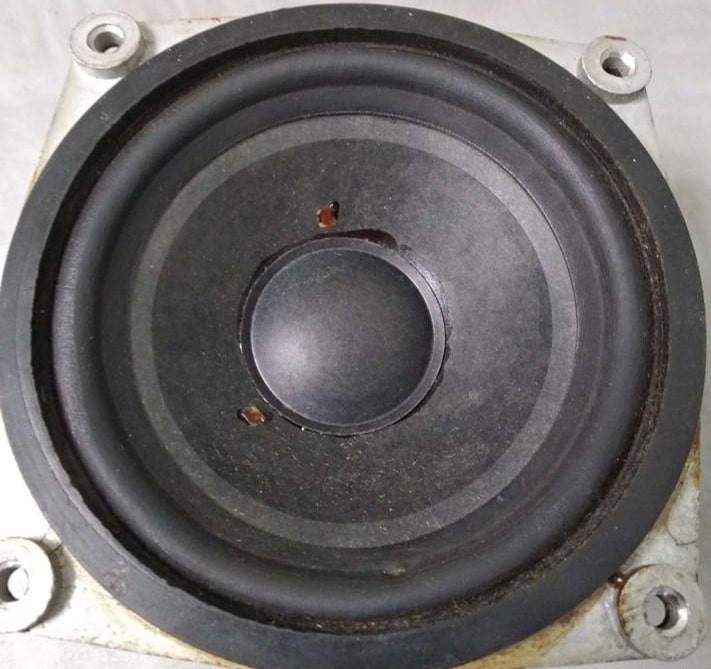

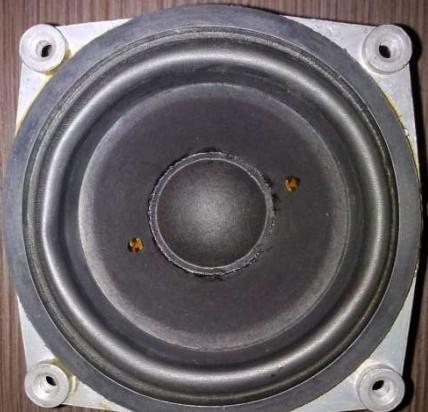

Советский широкополосный громкоговоритель 20 ГДС-1-8 (также известен как 15 ГД-11-120) — это электродинамическая головка диаметром 200 мм (8 дюймов) с номинальной мощностью 15 Вт и сопротивлением 8 Ом. Изделие выпускалось Рижским радиозаводом им. А.С. Попова и предназначалось для создания акустических систем среднего класса, сабвуферов и Hi-Fi компонентов. Динамик ценится за чистое звучание, надежную конструкцию и доступность на вторичном рынке.

Основное назначение динамика — воспроизведение в системах звукоусиления и домашних аудиосистемах. Благодаря коническому диффузору из бумажной массы с пропиткой и прорезиненному подвесу, устройство обеспечивает хороший динамический диапазон и низкие искажения в рабочем диапазоне частот. Модель легко интегрируется в корпуса различных форм-факторов, а ее габариты и вес (около 1,2–1,3 кг) позволяют использовать их как в стационарных, так и в мобильных акустических системах. Для правильного монтажа важно учитывать обозначение полярности и стандартные крепежные отверстия.

Таблица технических характеристик 20 ГДС-1-8

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления (фазоинвертора или закрытого ящика).

Параметр	Значение
Номинальная мощность	15 Вт
Предельная шумовая мощность	15 Вт
Предельная кратковременная мощность	30 Вт
Номинальное сопротивление (Zн)	8 Ом
Омическое сопротивление катушки	6,4 Ом (±0,5 Ом)
Частота основного резонанса (Fs)	110 Гц (±50 Гц)
Диапазон частот	200 – 5000 Гц
Стандартное звуковое давление	0,2 Па
Отклонение АЧХ	±5 дБ

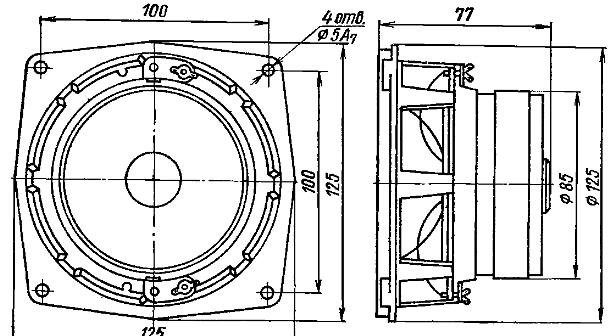

Габаритный размер	Ø125 х 77 мм
Ход диффузора	6 мм
Вес динамика	1,2 – 1,3 кг
Диаметр магнита	90 мм

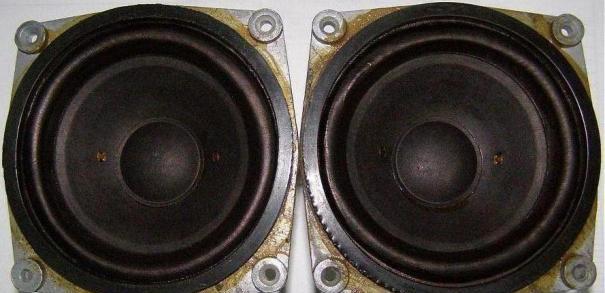

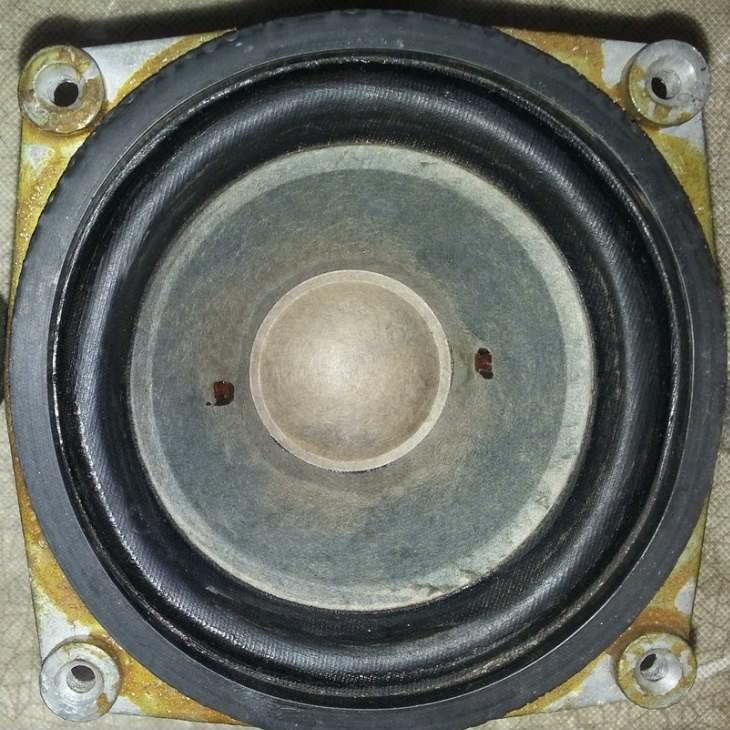

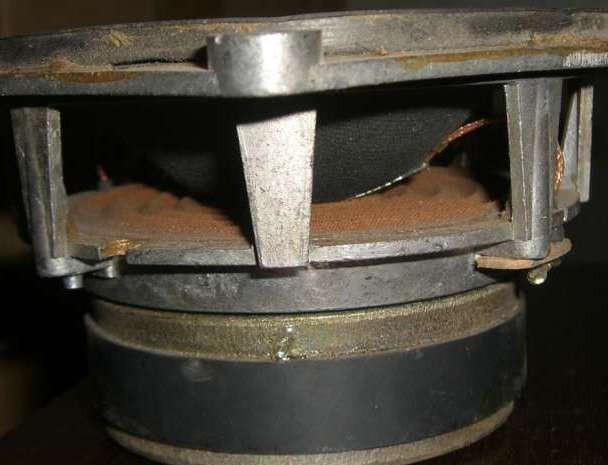

Громкоговоритель , электродинамического типа, круглой формы, с неэкранированной магнитной цепью. Корзина выполнена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции при малом весе. Диффузор имеет коническую форму и изготавливается из бумажной массы со специальной пропиткой для повышения демпфирования. Колпачок сферической формы также выполнен из пропитанной бумаги. Подвес тороидальной формы изготовлен из прорезиненной ткани, а центрирующая шайба — из ткани с пропиткой. Это классическая конструкция, схожая с динамиком 20 ГДС-1-16, но с измененными параметрами электрического сопротивления.

Технические параметры 15ГД-11-120

Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц

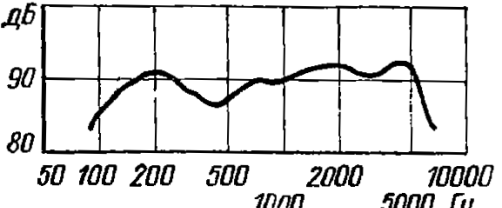

Отклонение от АЧХ по звуковому давлению: ±5 дБ
Стандартное звуковое давление: 0,2 Па
Номинальное сопротивление: 8 Ом

Предельная шумовая мощность: 15 Вт
Предельная кратковременная мощность: 30 Вт

Частота основного резонанса: 110 Гц (±50 Гц)
Габаритный размер: Ø125х77 мм
Вес: 1,3 кг

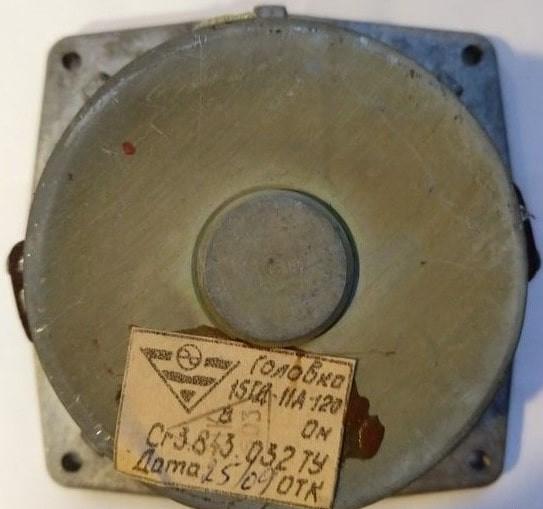

Конструкция и материалы 15ГД-11-120

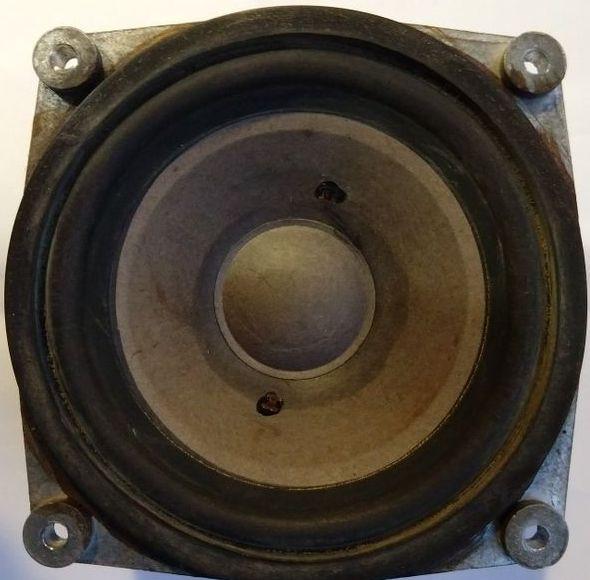

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением. Диффузор конической формы из бумажной массы с пропиткой. Колпачок сферической формы из бумажной массы с пропиткой. Подвес тороидальной формы из прорезиненной ткани. Центрирующая шайба из ткани с пропиткой.

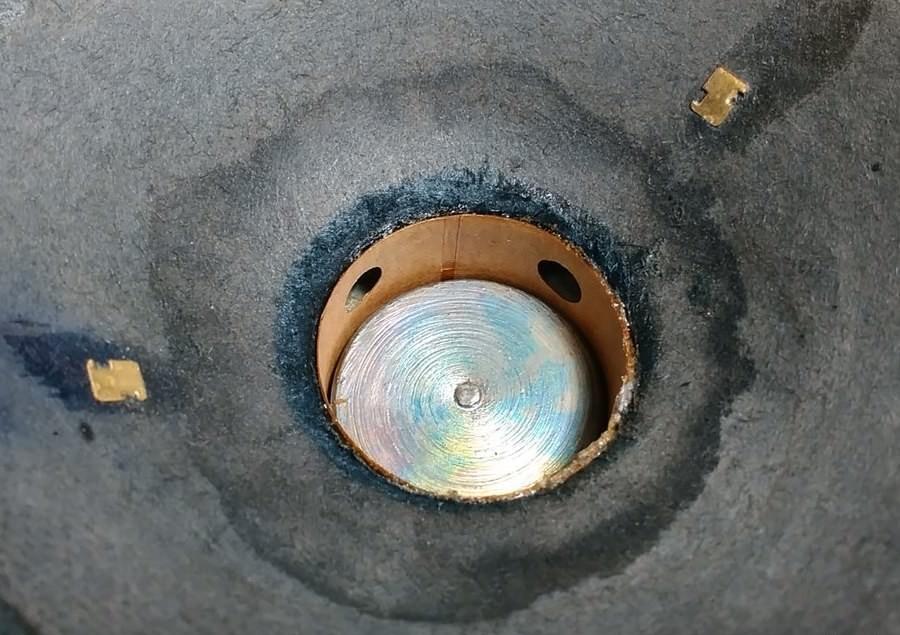

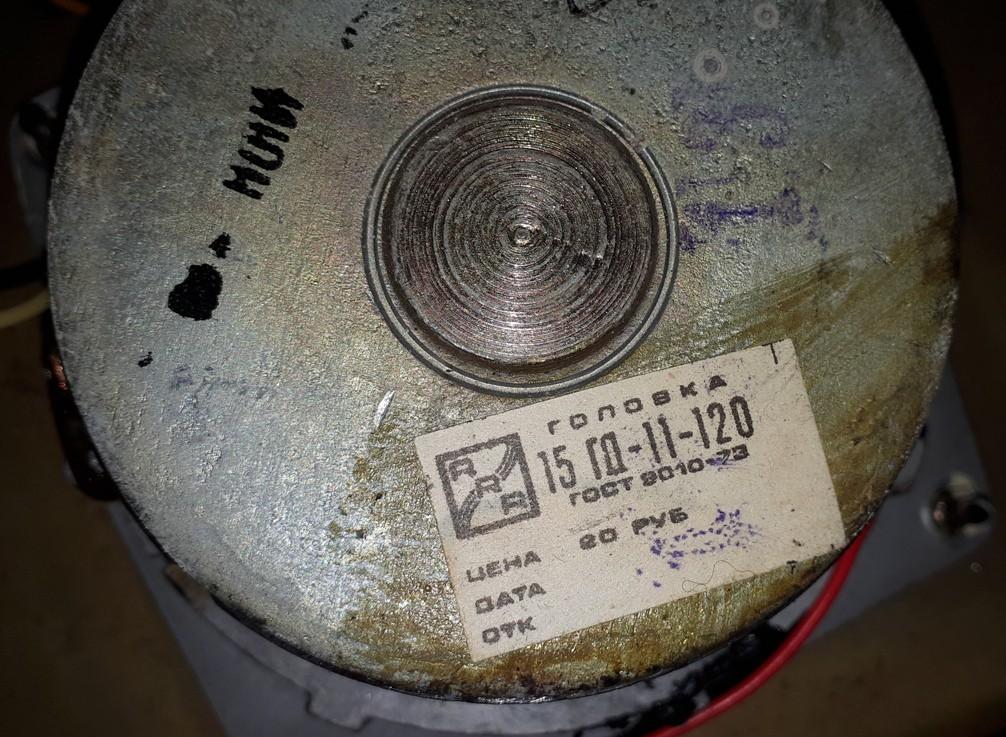

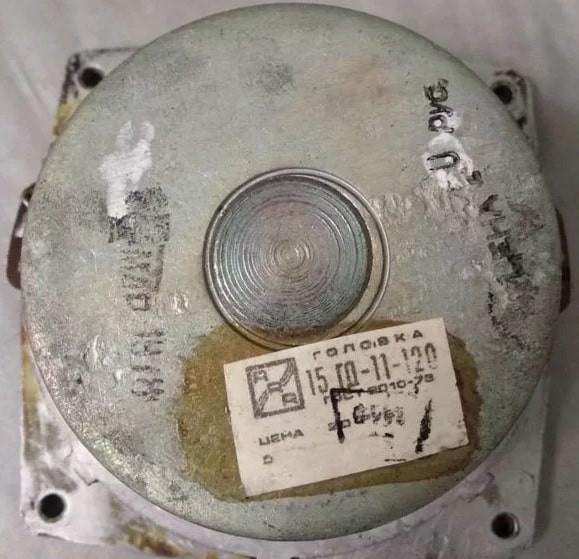

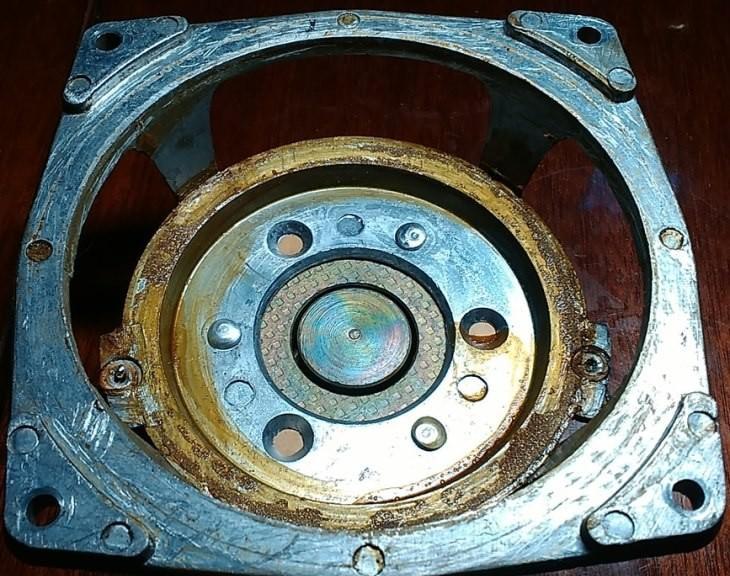

Магнитная система 15ГД-11-120

Магнитная цепь динамика построена на кольцевом ферритовом магните, что обеспечивает высокую индукцию при относительно небольших габаритах. Система включает в себя:

Кольцевой ферритовый магнит марки М16БА190-1, размером К85х35х16 мм;
Керн диаметром 24,9 мм;

Верхний фланец с отверстием диаметром 27,2 мм;
Высота воздушного зазора 8 мм;
Радиальная ширина воздушного зазора: 1,15 мм;

Индукция в воздушном зазоре: 0,8 Тл.

Подобная конструкция магнита встречается и в других моделях, например, в динамике 20 ГДС-1С-8, что делает их взаимозаменяемыми в некоторых проектах при условии подстройки фильтров.

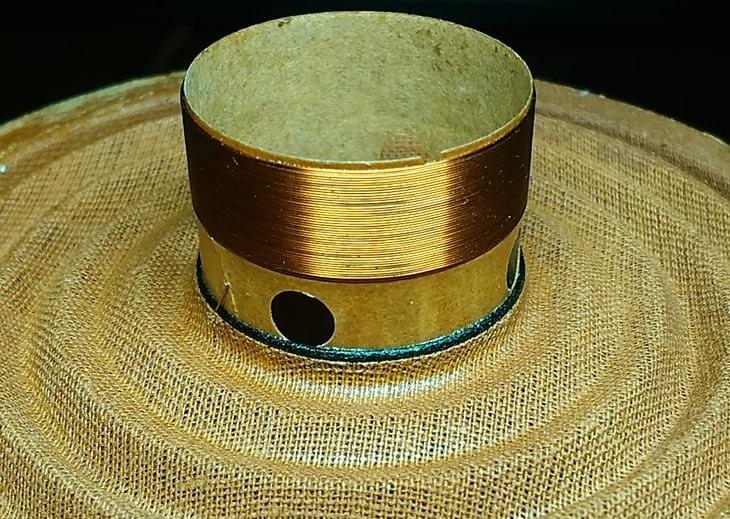

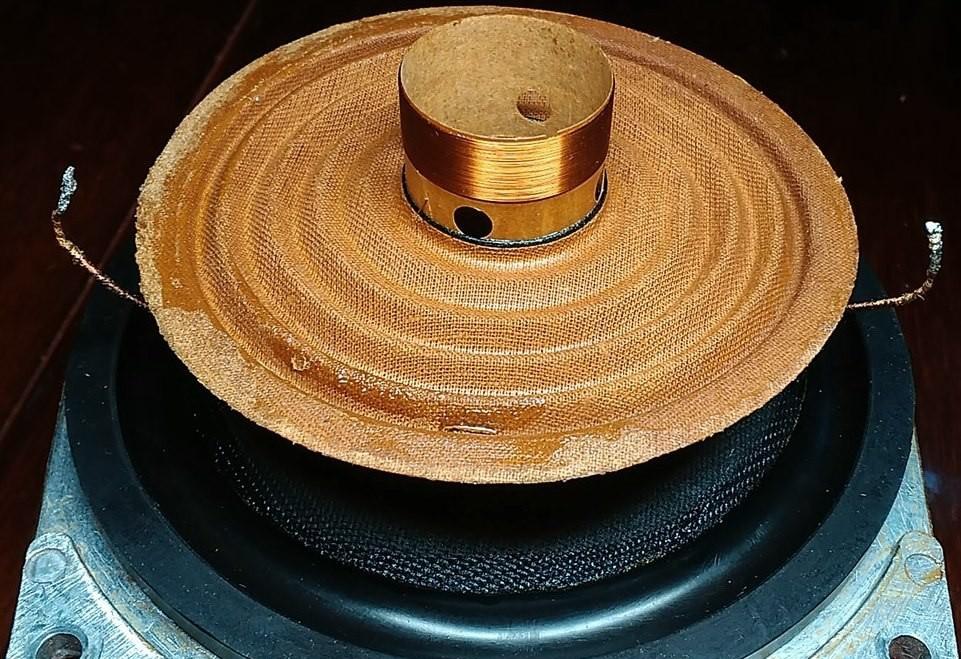

Звуковая катушка 15ГД-11-120

Звуковая катушка намотана проводом марки ПЭТВ-1 диаметром 0,16 мм. Намотка выполнена в два слоя, общее число витков составляет 92 (в первом слое 47 витков, во втором — 45). Высота намотки — 8,6 мм. Омическое сопротивление катушки равно 6,4 Ом (допускается отклонение ±0,5 Ом). Каркас катушки изготовлен из фольги марки А6-М-0,05х24 и бумаги ЭН-70 высотой 23 мм. Внутренний диаметр катушки — 25,4 мм, внешний — 26,35 мм.
