Динамик 2 ГДШ-2-8 (1 ГД-48): характеристики, размеры и фото

2 ГДШ-2-8 (1 ГД-48) — советский широкополосный громкоговоритель сопротивлением 8 Ом и паспортной мощностью 2 Вт, предназначенный для воспроизведения средних и высоких частот. Эти динамики широко применялись в переносной бытовой аппаратуре и до сих пор востребованы среди аудиофилов для создания винтажных акустических систем. Динамик отличается высокой чувствительностью (93 дБ) и может использоваться в домашних аудиосистемах, а также в качестве замены в профессиональных установках, например, в паре с динамиком 2 ГДШ-3-8.

2 ГДШ-2-8 имеет диффузорный тип конструкции, что обеспечивает чистое и детализированное звучание. Диаметр динамика составляет 5 дюймов (127 мм), что делает его универсальным для различных применений в акустических системах. Эти динамики отличаются хорошей чувствительностью и могут работать при начальной мощности от нескольких ватт, обеспечивая при этом высококачественное звучание при небольших затратах энергии.

Вес динамика небольшой (всего 0,33 кг), что облегчает его установку и транспортировку. Динамик 2 ГДШ-2-8 (1 ГД-48) применим как в домашних аудиосистемах, так и в профессиональных звуковых установках. Использование данного динамика позволяет добиваться сбалансированного звучания, благодаря чему аудиотреки будут воспроизводиться максимально близко к оригинальному звучанию. Для более мощных систем можно рассмотреть динамик 2 ГД-22.

Ключевые характеристики:

Таблица характеристик 2 ГДШ-2-8 (1 ГД-48)

Параметр	Значение
Диаметр динамика	5 дюймов (127 мм)
Ход диффузора	3-5 мм
Громкоговоритель	Да
Применение	Домашние аудиосистемы, профессиональные звуковые установки
От скольки ватт играет	От 2 Вт (номинал)
Размеры в дюймах	5 дюймов по диаметру
Вес	0,33 кг
Диаметр магнита	15 мм (керн)
Характер звучания	Чистое и детализированное
Советские динамики	Да
Расшифровка модели	2 ГДШ-2-8 (1 ГД-48)
Полярность	Стандартная (центр - минус)

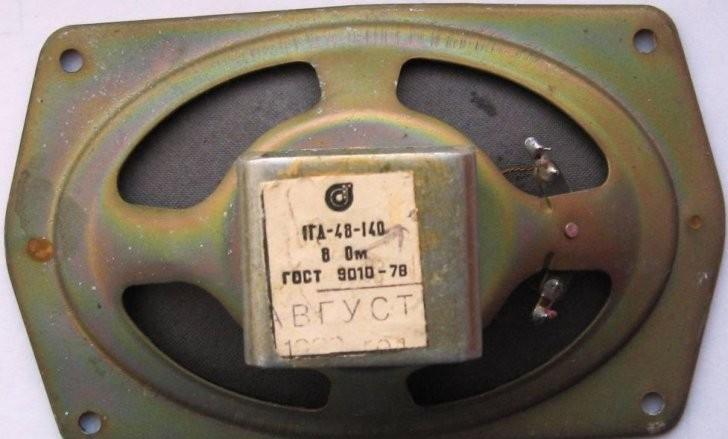

Старое наименование: 1 ГД-48

Изготовитель: завод ВЭФ, г. Рига.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры первой группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики:

Диапазон частот: 100 – 10000 Гц
Чувствительность: 93 дБ
Неравномерность АЧХ: 14 дБ
Номинальное среднее звуковое давление: 0,32 Па
Номинальное сопротивление: 8 Ом
Паспортная мощность: 2 Вт
Долговременная мощность: 8 Вт
Кратковременная мощность: 12 Вт
Резонанс: 120 Гц (±20 Гц)
Полная добротность: 2 (±0,2)

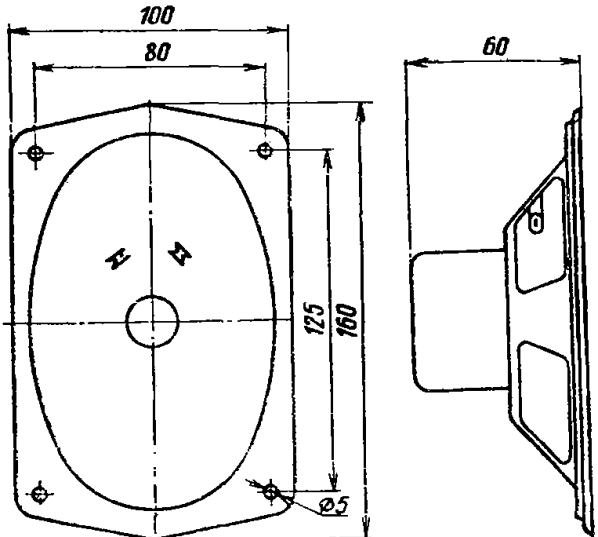

Размеры: 160х100х60 мм
Вес: 0,33 кг

Конструкция:

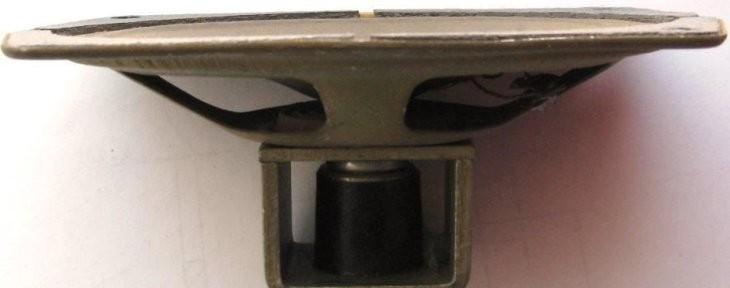

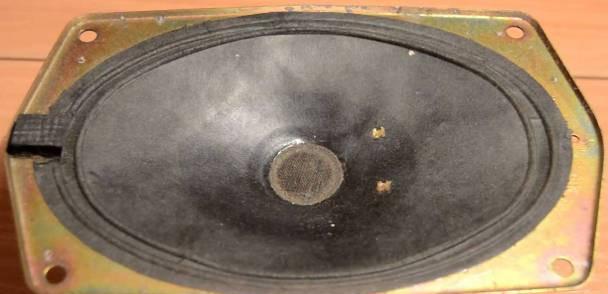

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

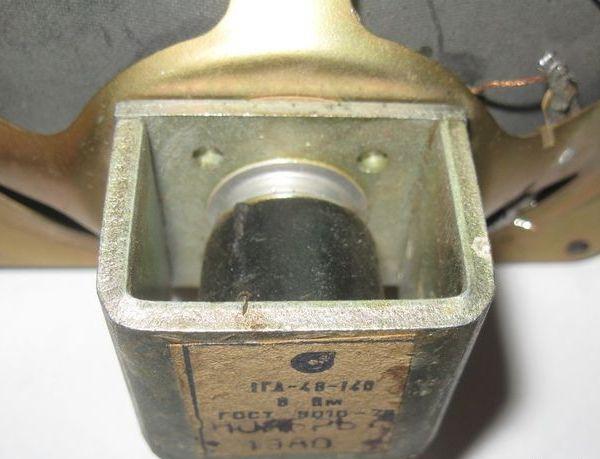

Магнитная цепь:

Керновой магнит марки ЮН13ДК24БА.

Керн диаметром 15 мм.
Верхний фланец с отверстием диаметром 16,3 мм.
Радиальная ширина воздушного зазора 0,65 мм.
Индукция в зазоре 1 Тл.

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 70. Высота намотки 4,9 мм. Омическое сопротивление 8 Ом (±1,2 Ом). Каркас звуковой катушки изготовлен из бумаги К-080, толщиной 0,08 мм. Внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм. Высота звуковой катушки 11 мм.

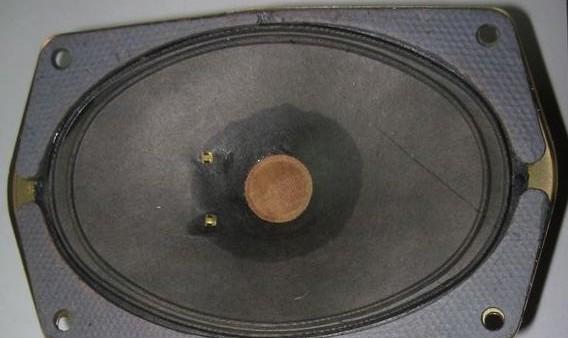

Диффузор из бумажной массы с пропиткой.
