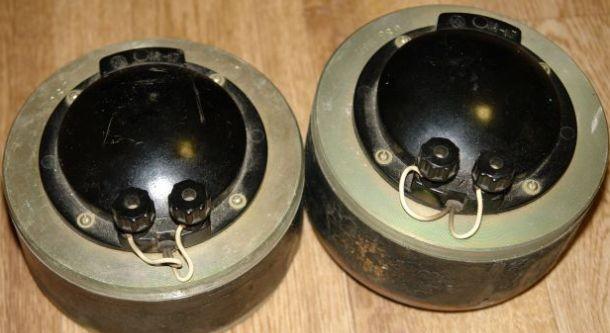

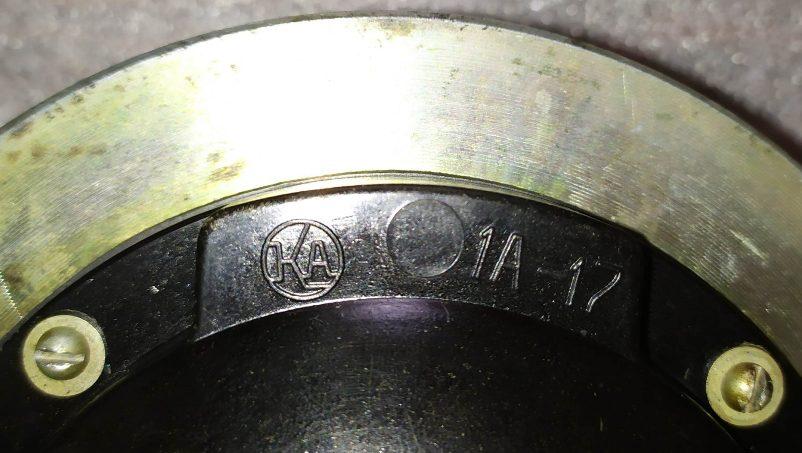

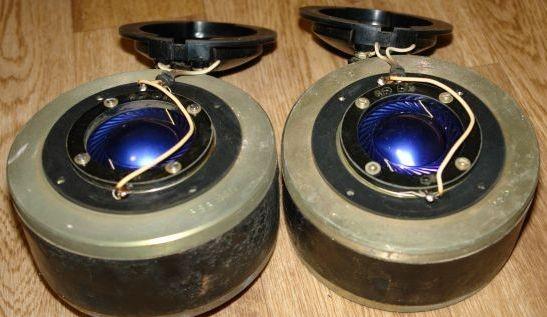

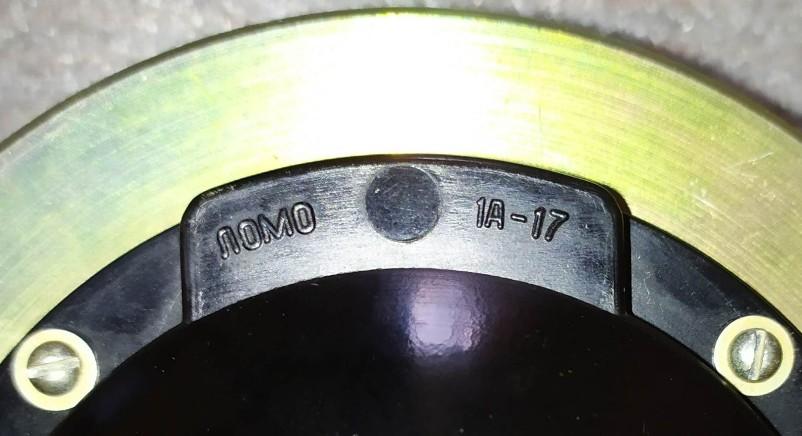

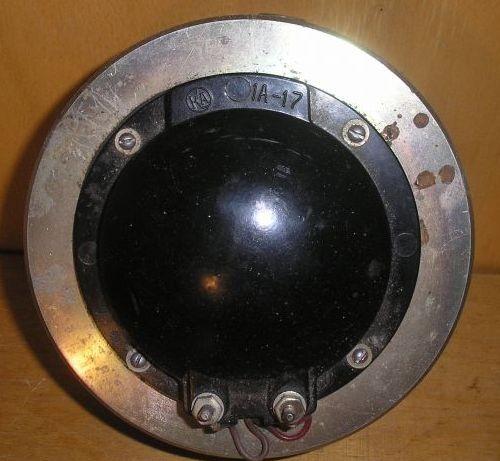

Громкоговоритель 1А-17 «Ломо» (Кинап): характеристики и описание

Высокочастотный электродинамический громкоговоритель 1А-17 выпускался на двух предприятиях: оптико-механическом обществе «ЛОМО» (г. Ленинград) и заводе «КинАп» (г. Самарканд). Серийное производство стартовало в 1959 году. Этот динамик широко применялся в профессиональной и бытовой акустике советского периода, включая такие системы, как КУМИР У-001 стерео.

Для ознакомления с другими моделями динамиков данного производителя, посетите раздел: .

Основные технические характеристики 1А-17

• Эффективный диапазон частот: 800 – 12000 Гц
• Номинальная мощность: 8 Вт

• Максимальная мощность: 12 Вт
• Неравномерность АЧХ: 14 дБ

• Номинальное электрическое сопротивление: 22 Ом
• Диаметр излучающей поверхности: 39 мм

• Вес излучателя: 1,2 г
• Индукция в воздушном зазоре: 17000 гс

• Габариты: Ø141х95 мм
• Вес динамика: 6 кг

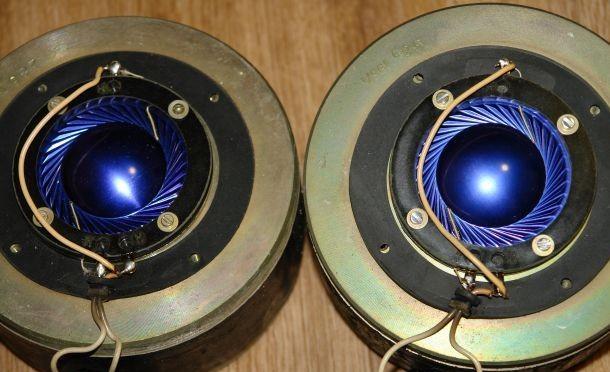

Излучатель и подвижная система 1А-17

Излучатель представляет собой сферическую диафрагму из дюралюминиевой фольги толщиной 0,06 мм. Подвес имеет форму тангенциального гофра. Подвес и излучатель являются единым целым. Центрирующая шайба плоская металлическая с тангенциальным подвесом. Высота рупорной камеры составляет 0,6-0,8 мм. Данная конструкция обеспечивала высокую жесткость мембраны и низкие искажения на высоких частотах.

Звуковая катушка 1А-17

Катушка изготовлена из намоточной изоляционной бумаги толщиной 0,05 мм. Внешний диаметр звуковой катушки 40 мм, внутренний 39,4 мм. Катушка намотана проводом марки ПЭАТ диаметром 0,11 мм. Намотка двухслойная, общее число витков 58. Такое исполнение обеспечивало надежный контакт и стабильное сопротивление.

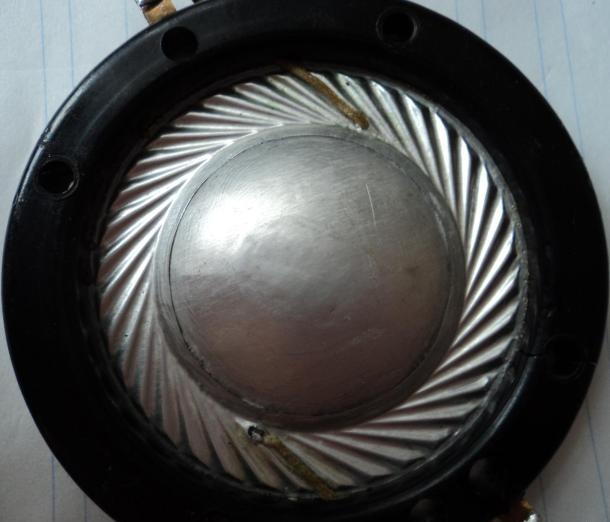

Излучатель серого цвета принадлежит головке 1А-15 (аналогичной конструкции):

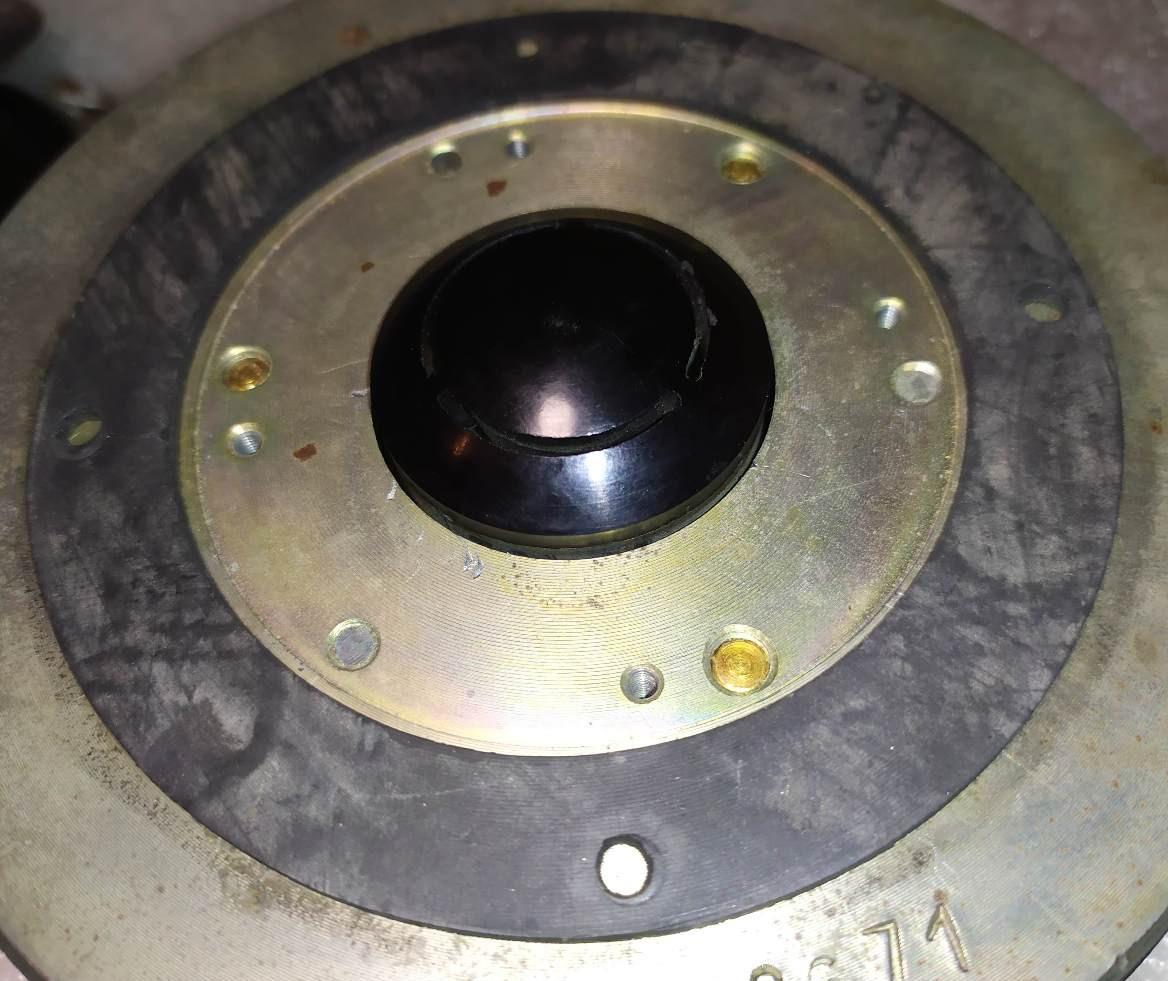

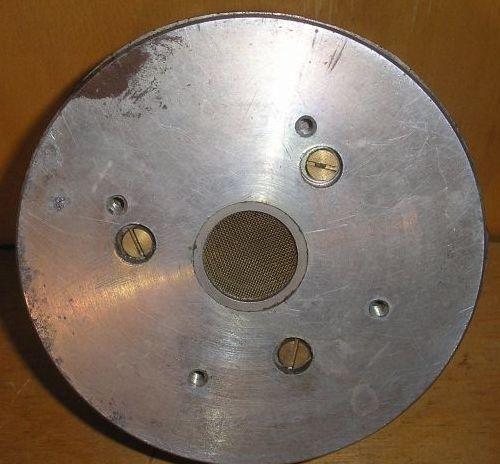

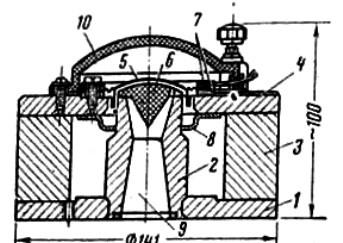

Магнитная система 1А-17

Керн диаметром 39 мм. Диаметр отверстия в верхнем фланце 40,5 мм. Габариты воздушного зазора: ширина 0,75 мм, высота 3 мм. Магнит литой кольцевой марки ЮДН-4. Диаметр магнита 141 мм, высота 45 мм. Вес магнита 3,62 кг. Зазоры: каркас-керн 0,2 мм, катушка-фланец 0,25 мм. Тяжелая магнитная система обеспечивала высокую линейность хода катушки.

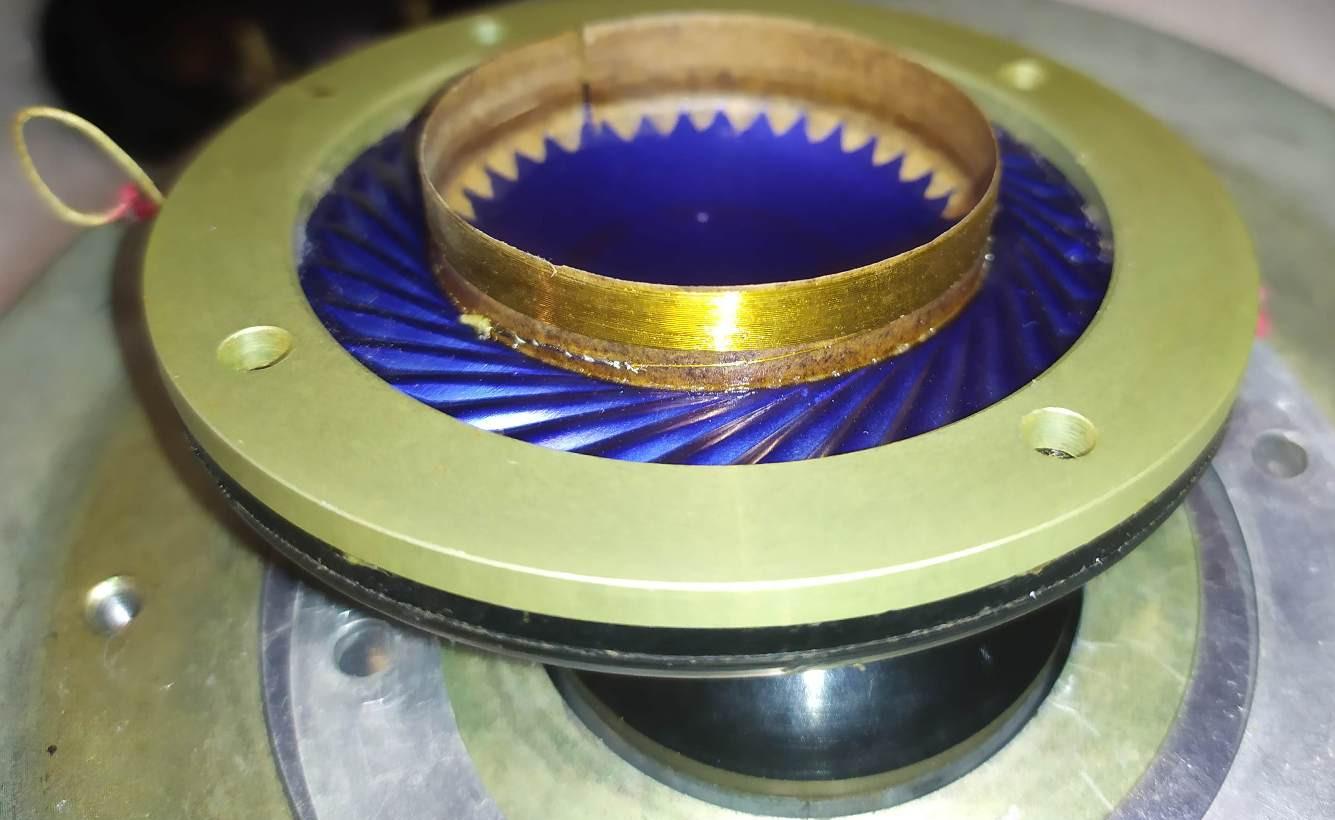

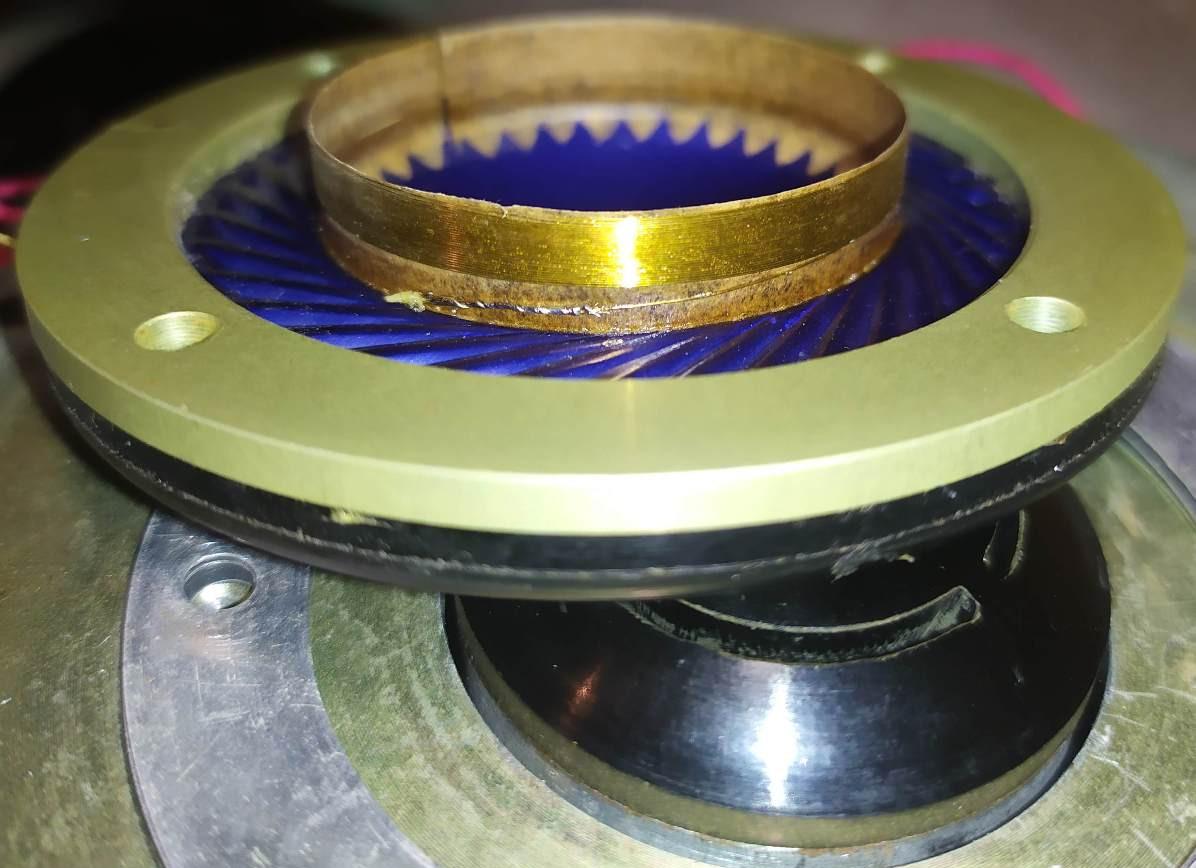

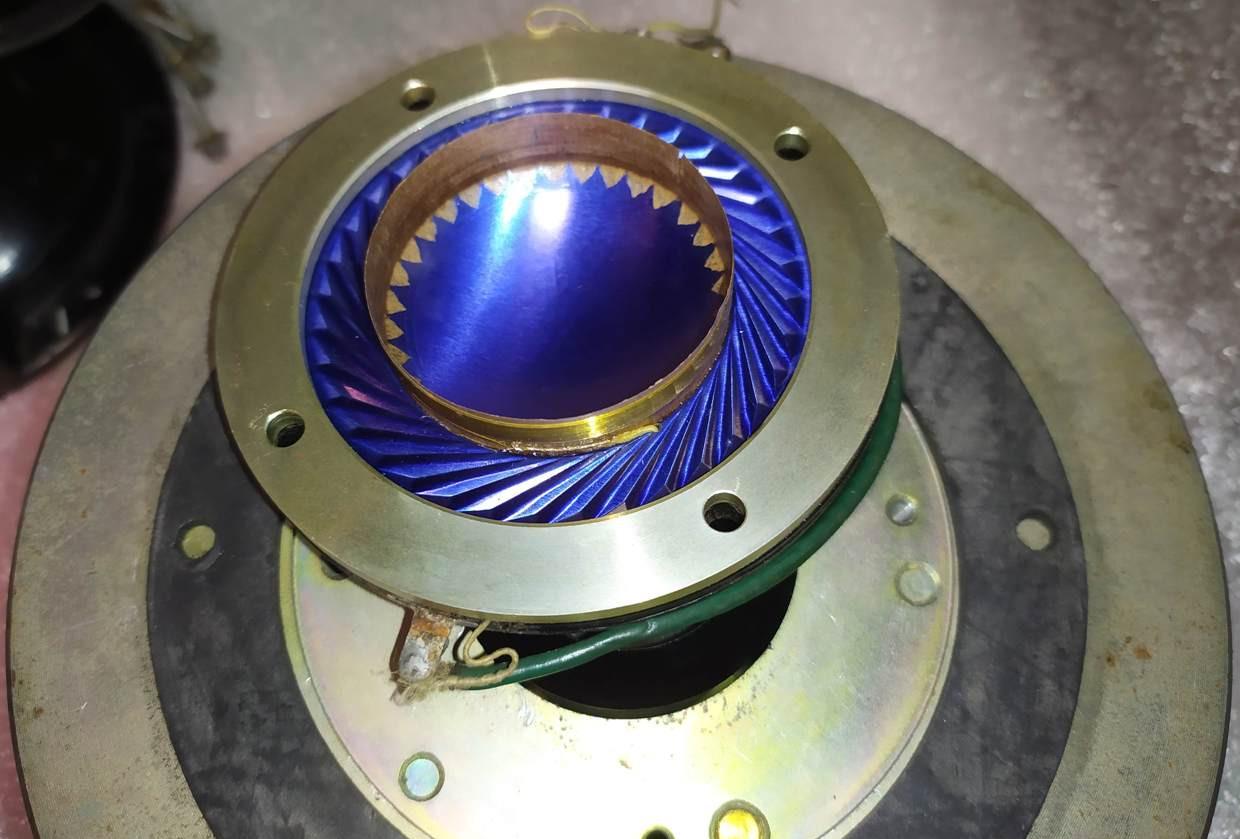

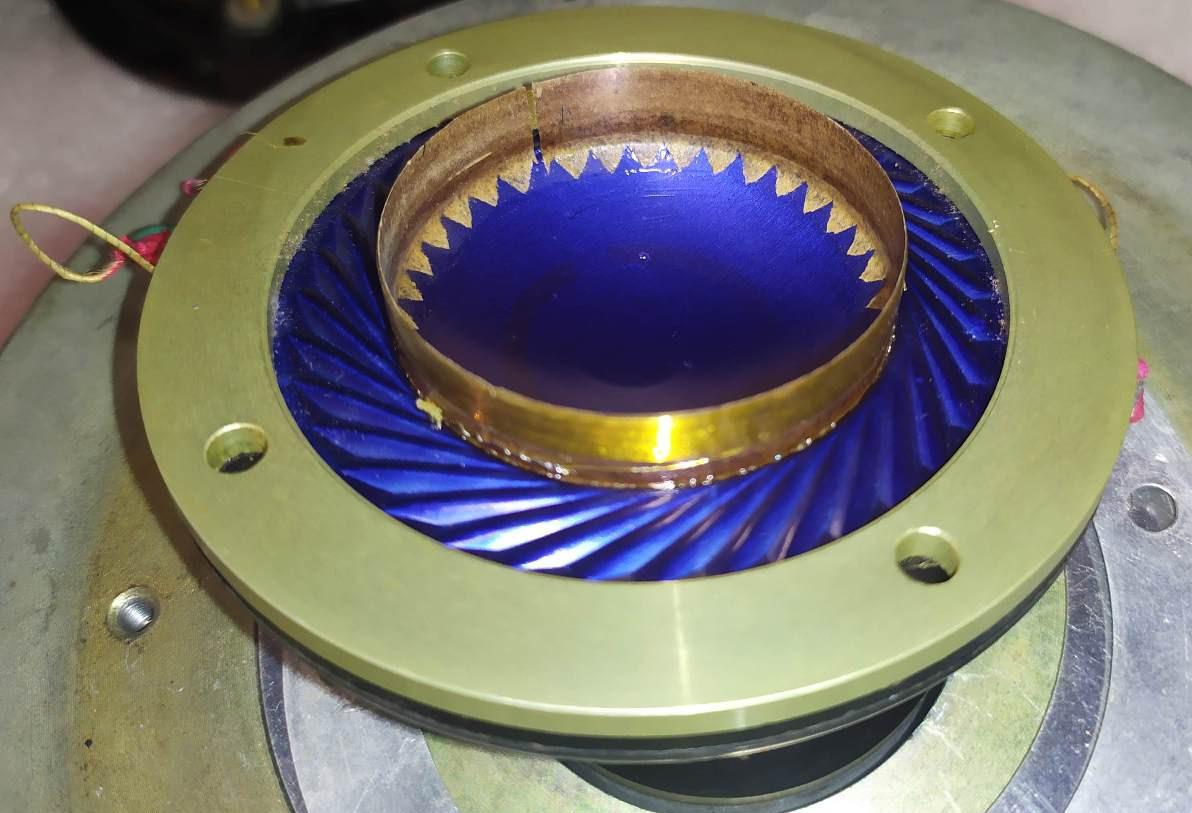

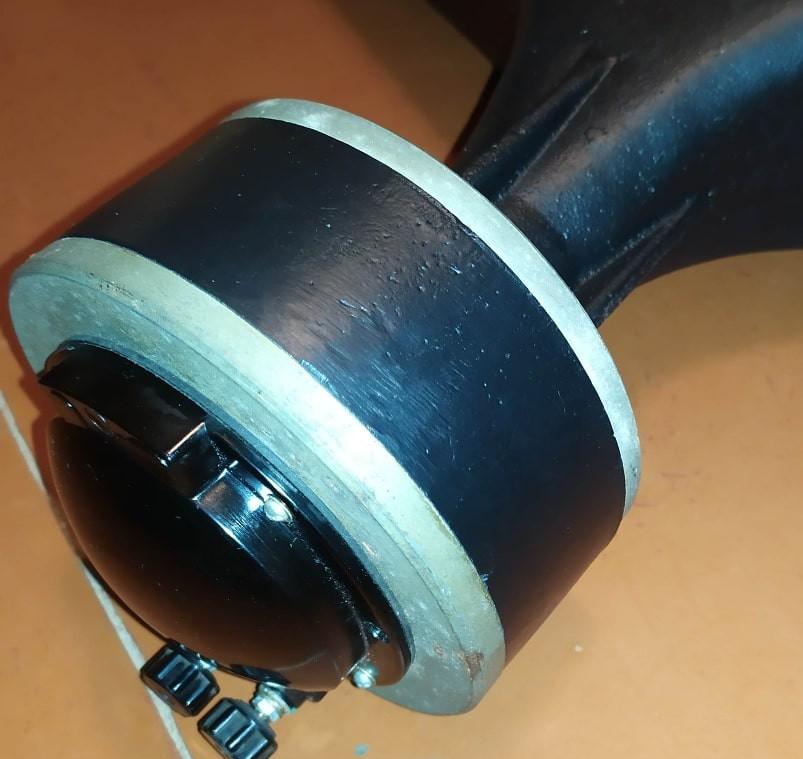

Мембрана 1А-17

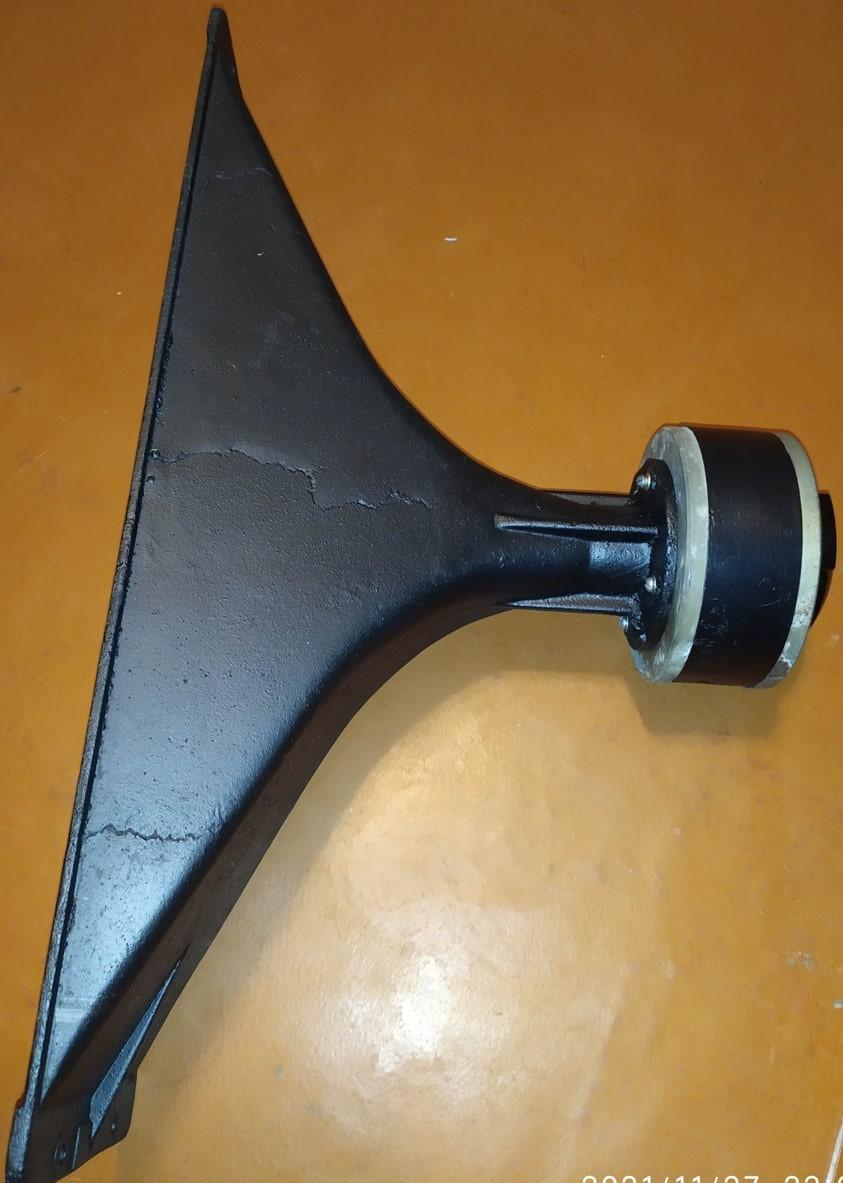

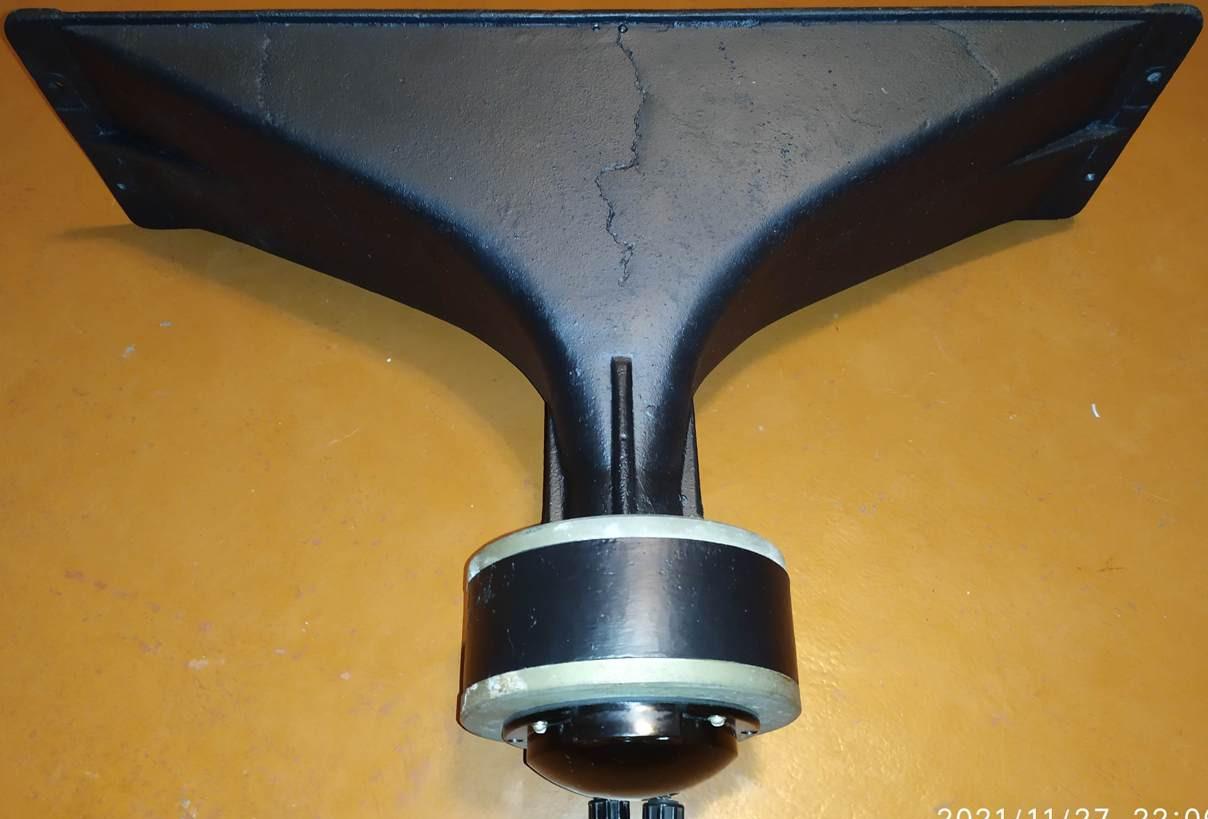

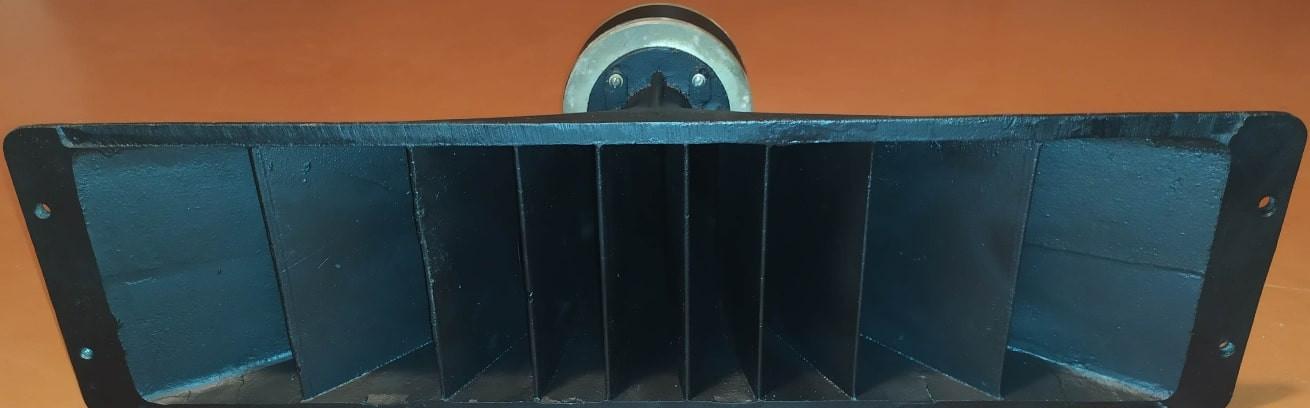

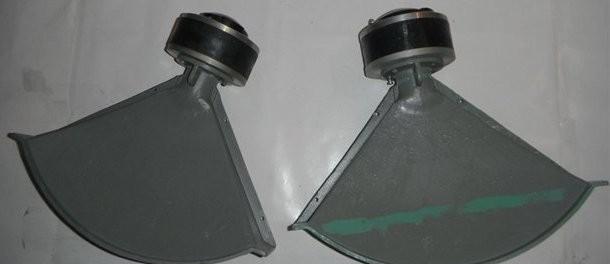

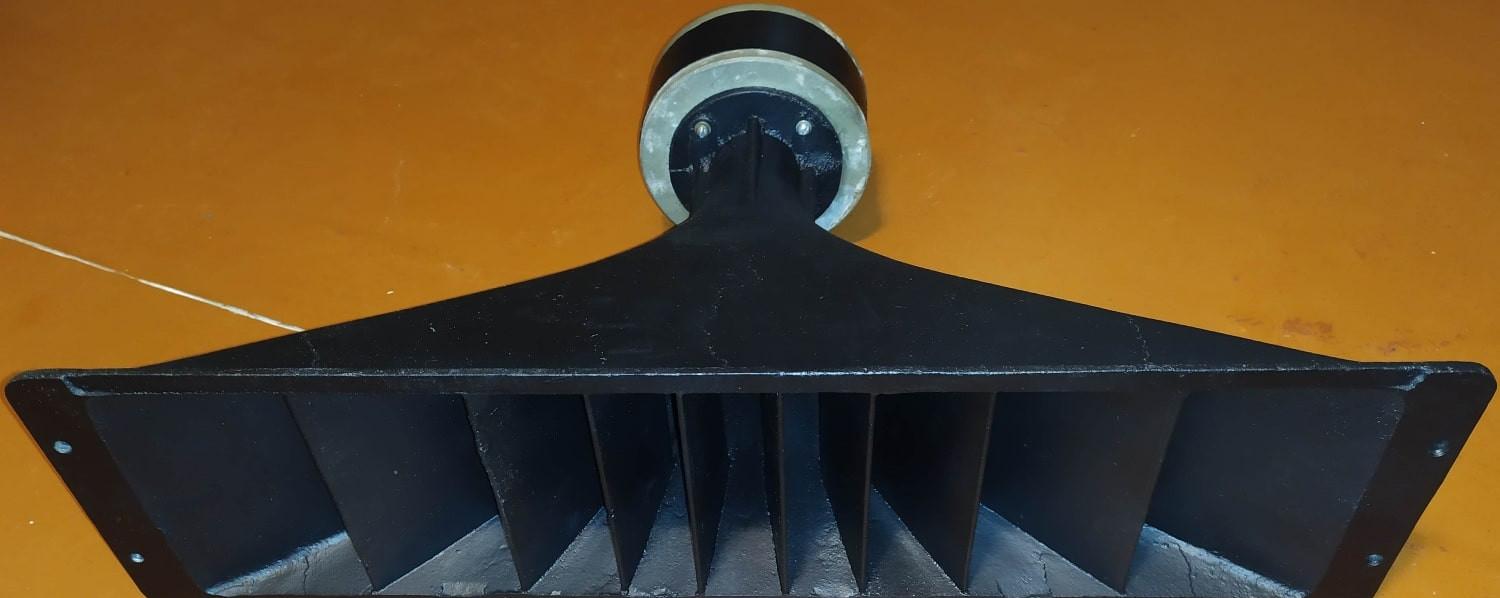

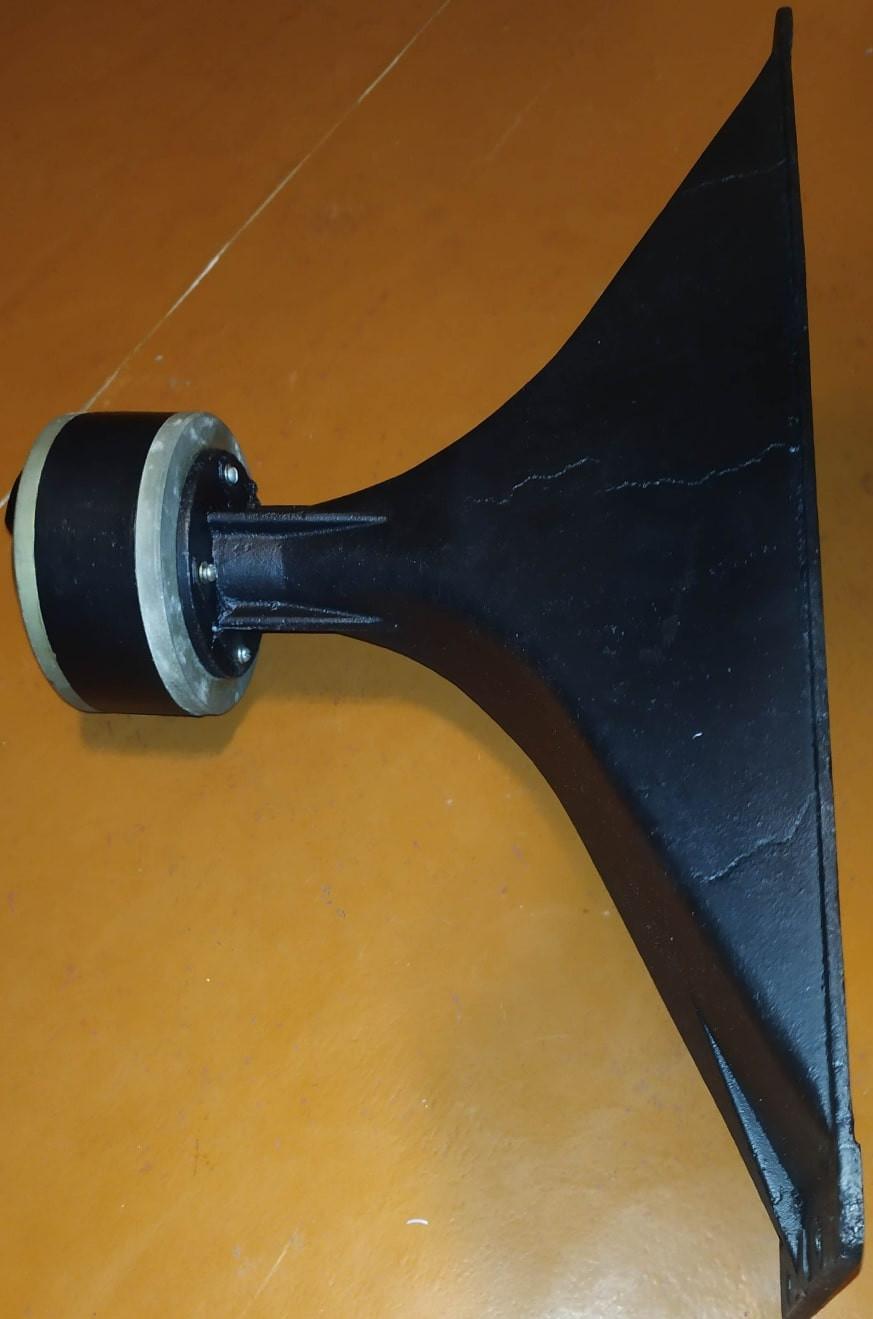

Рупор 1А-17

Динамик 1А-17 часто использовался в паре с низкочастотными аналогами, такими как Динамик 4 А-18 «Кинап», для создания полноценных двухполосных акустических систем.

Фото прислал Vladi Mirovitsch
