Описание и назначение динамика 100 ГДН-1-8 (ВНИИРПА)

Низкочастотный динамик 100 ГДН-1-8, разработанный ВНИИРПА им. А.С. Попова, представляет собой надежное акустическое устройство, предназначенное для создания качественных аудиоустановок. Эта модель отличается сбалансированным частотным диапазоном, обеспечивающим чистое и мощное звучание как в низкочастотном, так и в среднем диапазоне. В отличие от более современных аналогов, таких как Динамик 100 ГДН-4М-8, данная модель обладает уникальными акустическими свойствами, которые высоко ценятся аудиофилами за счет естественности передачи звука.

Конструкция динамика отличается высокой прочностью и качеством сборки, что гарантирует долговечность работы даже при интенсивных нагрузках. Модель широко применяется как в профессиональных звуковых системах, так и в бытовых акустических колонках. Благодаря широкому частотному диапазону и устойчивости к перегрузкам, 100 ГДН-1-8 идеально подходит для воспроизведения музыки различных жанров, от джаза до рока.

Эта модель считается эталоном среди советских динамиков, что определило ее широкое применение в акустических системах «Орбита». Использование высококачественных материалов в конструкции обеспечивает стабильную работу на протяжении многих лет. Характерное «теплое» звучание привлекает внимание как профессионалов, так и любителей ретро-аудиотехники.

Технические характеристики 100 ГДН-1-8 (ВНИИРПА)

Для правильного выбора акустического оформления и усилителя важно учитывать точные параметры динамика. Ниже приведена таблица основных характеристик, исправленная и дополненная техническими терминами.

Параметр	Значение
Резонансная частота (Fs)	12 Гц
Номинальная мощность	15 Вт
Минимальная рабочая мощность	от 5 Вт
Номинальное сопротивление	4-8 Ом
Чувствительность	84 дБ
Ход диффузора (Xmax)	4 мм
Диаметр диффузора	250 мм (10 см)
Размер магнита	175 мм (пара кольцевых ферритов)
Диаметр звуковой катушки	70 мм
Вес динамика	800 г
Тип конструкции	Для закрытого ящика / фазоинвертора
Полярность	Универсальная
Расшифровка маркировки	Головка динамическая низкочастотная

Изготовитель:

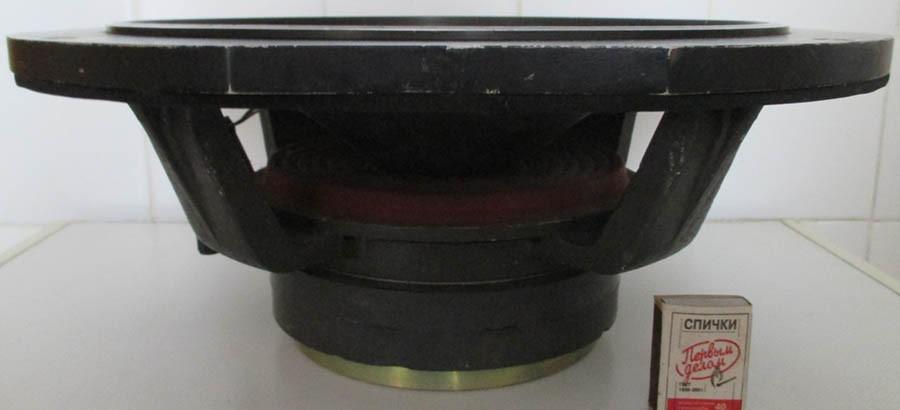

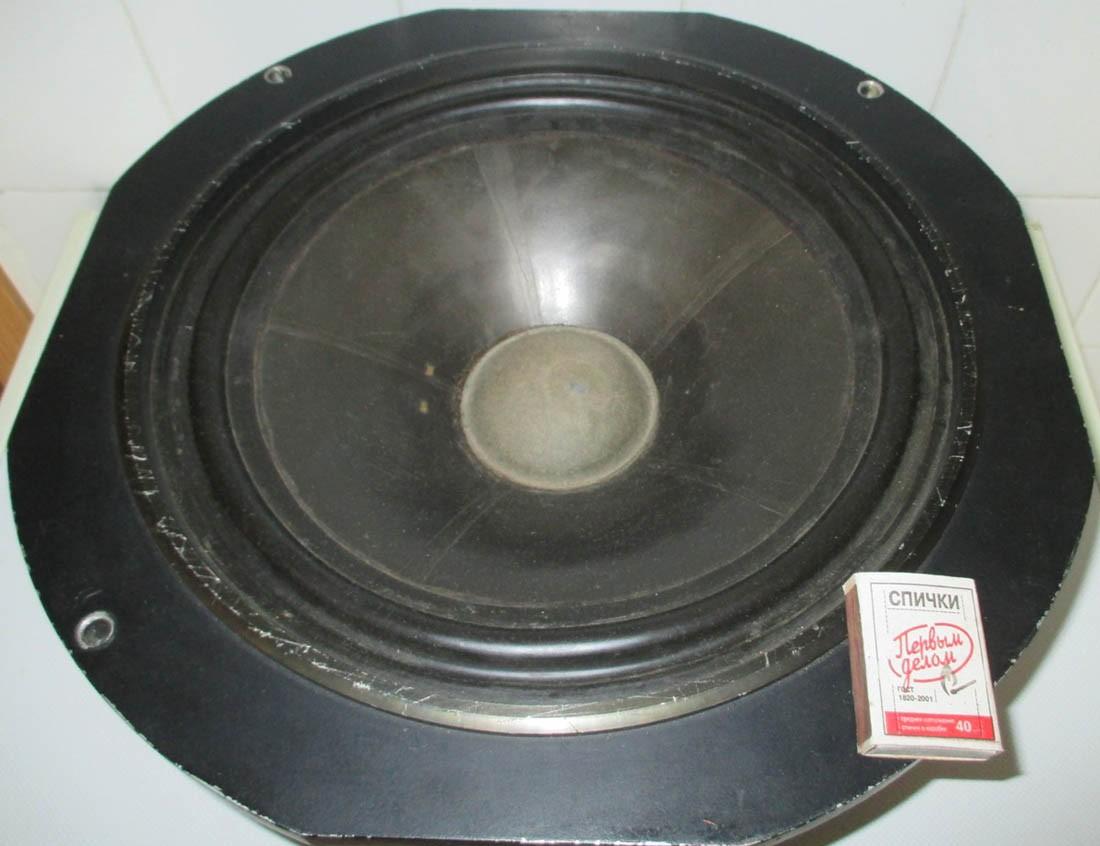

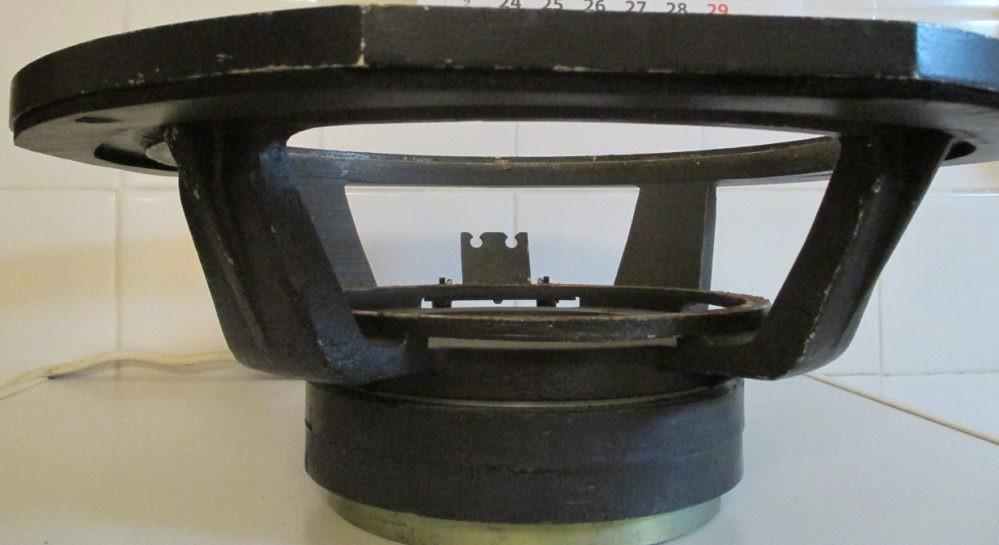

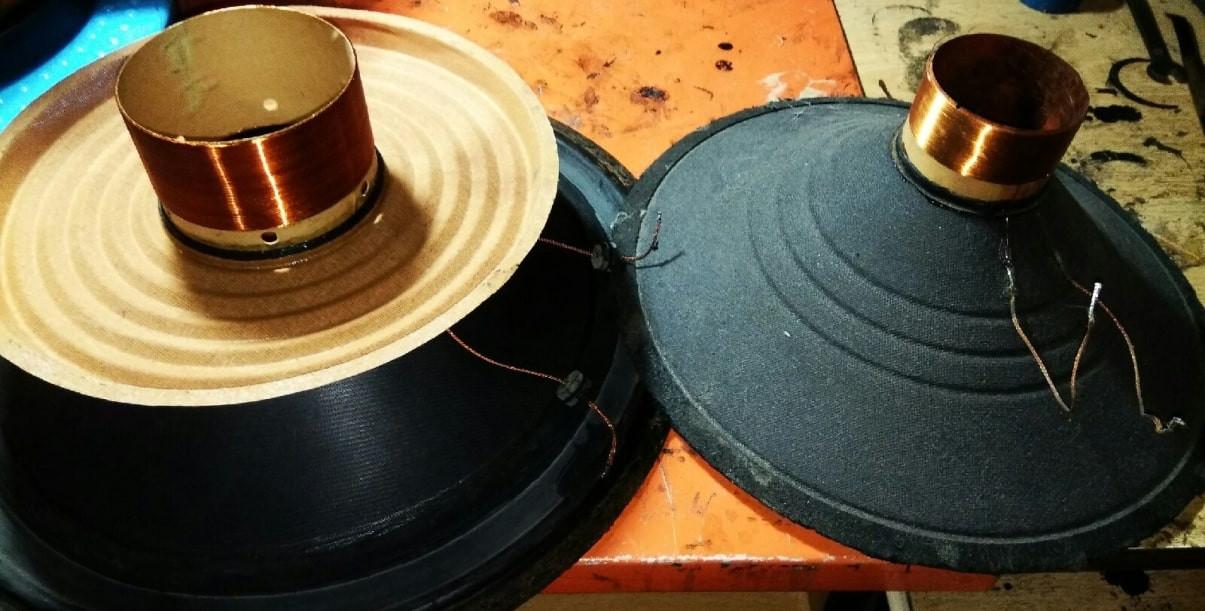

Данная низкочастотная динамическая головка обладает специфической конструкцией, адаптированной для работы в закрытых акустических системах (ЗЯ). Рама выполнена из алюминиевого литья с внешним размером примерно 380х380 мм. Диффузор диаметром по кромке 250 мм изготовлен из бумаги и покрыт тонким слоем ВЛМ-25 горячим способом, что обеспечивает необходимую жесткость и влагозащиту. Подвес резиновый, центрирующая шайба — тканевая.

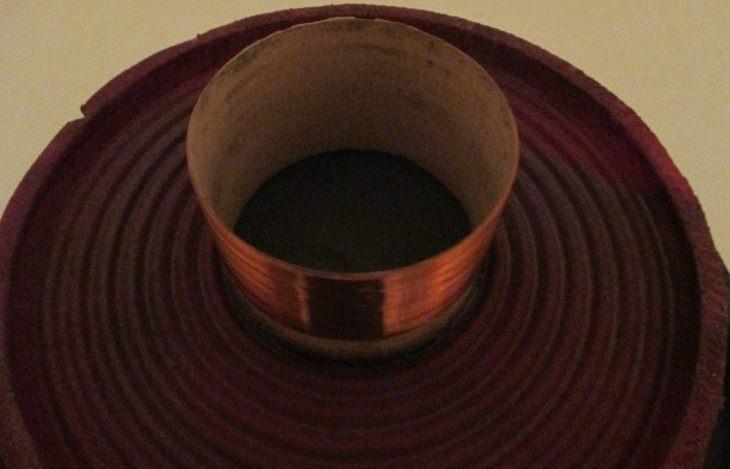

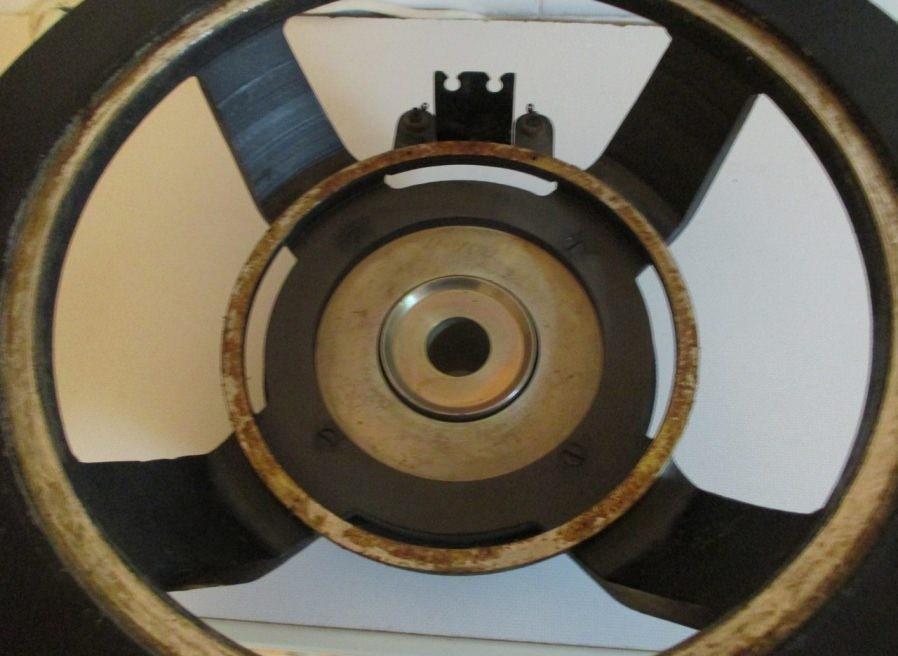

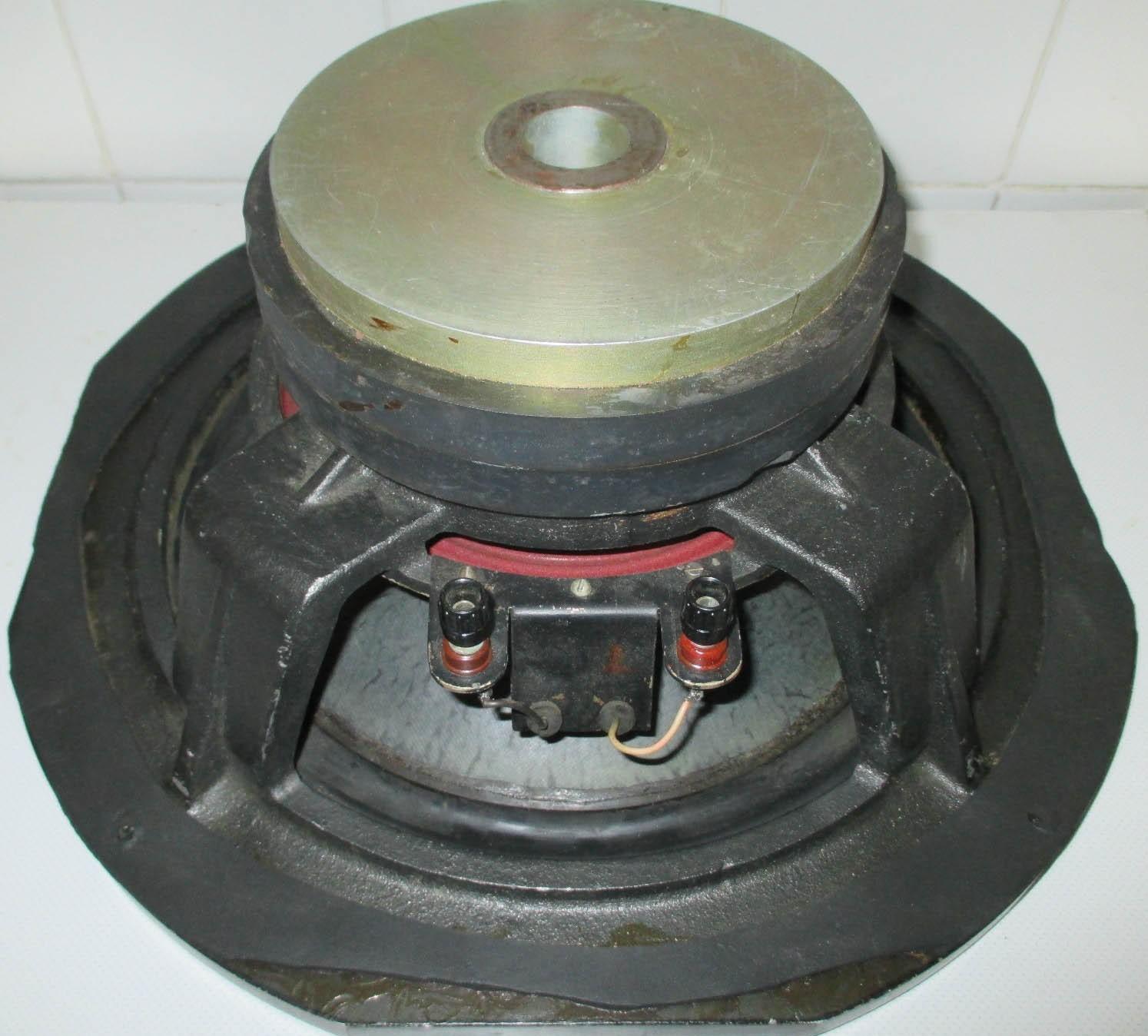

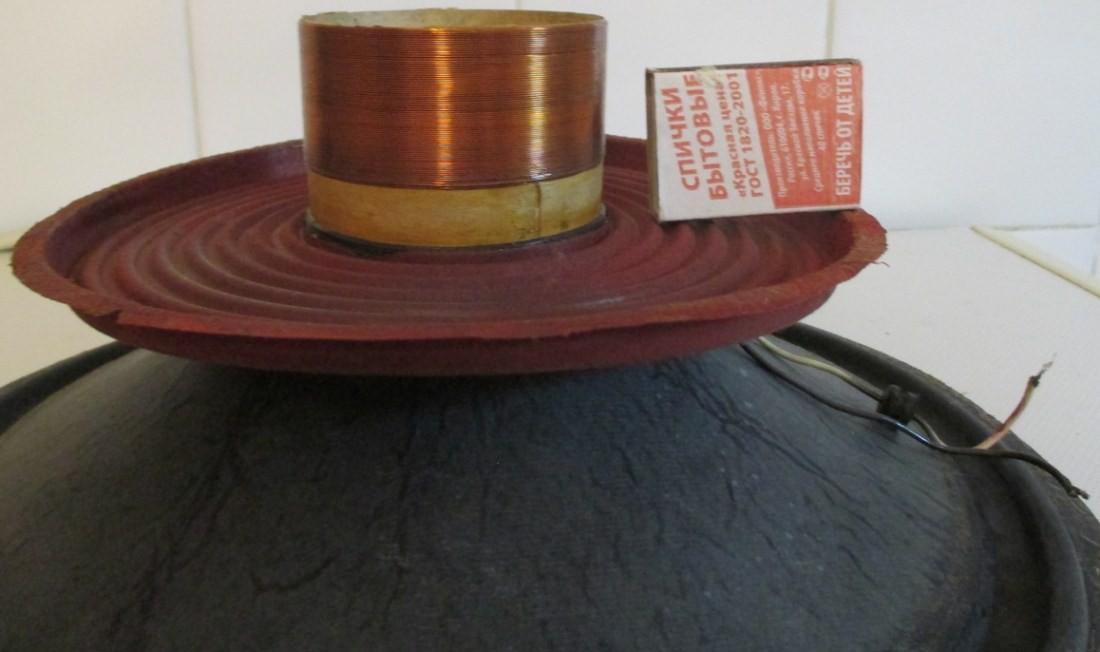

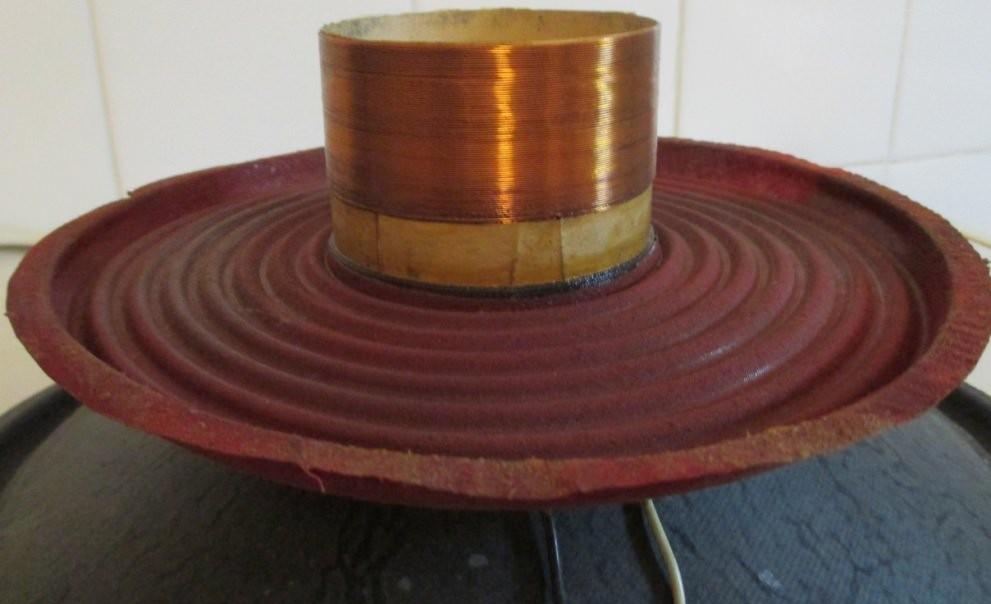

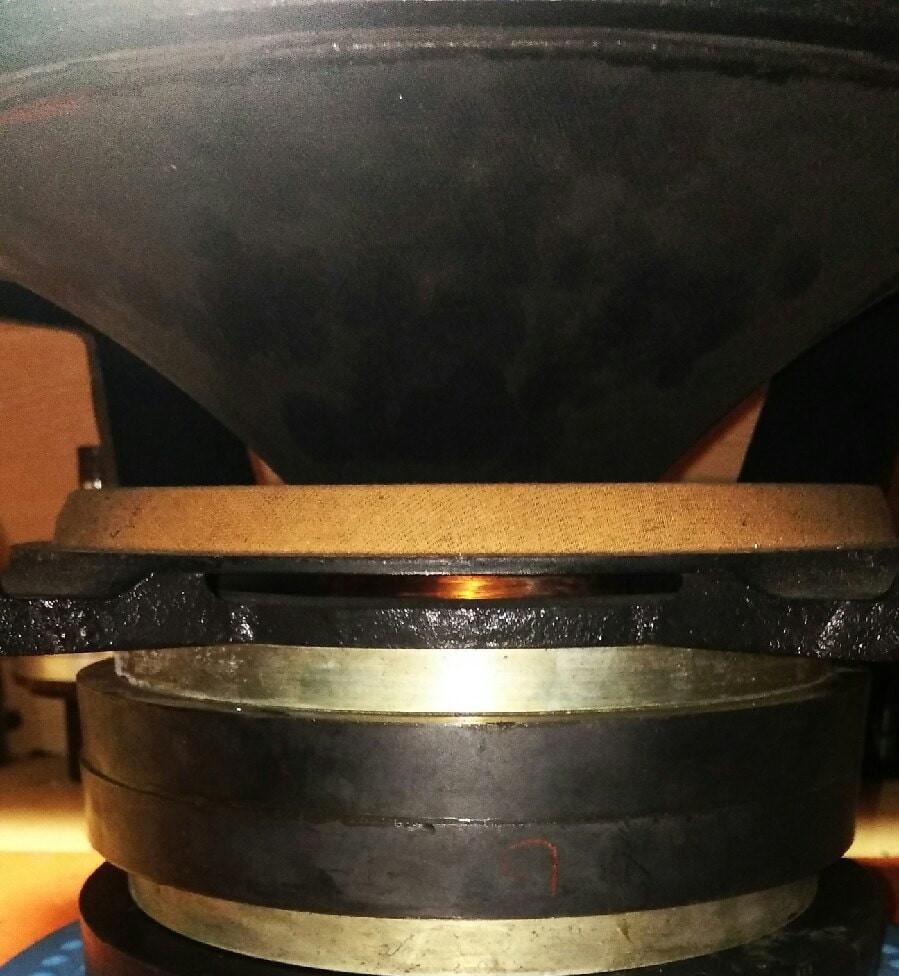

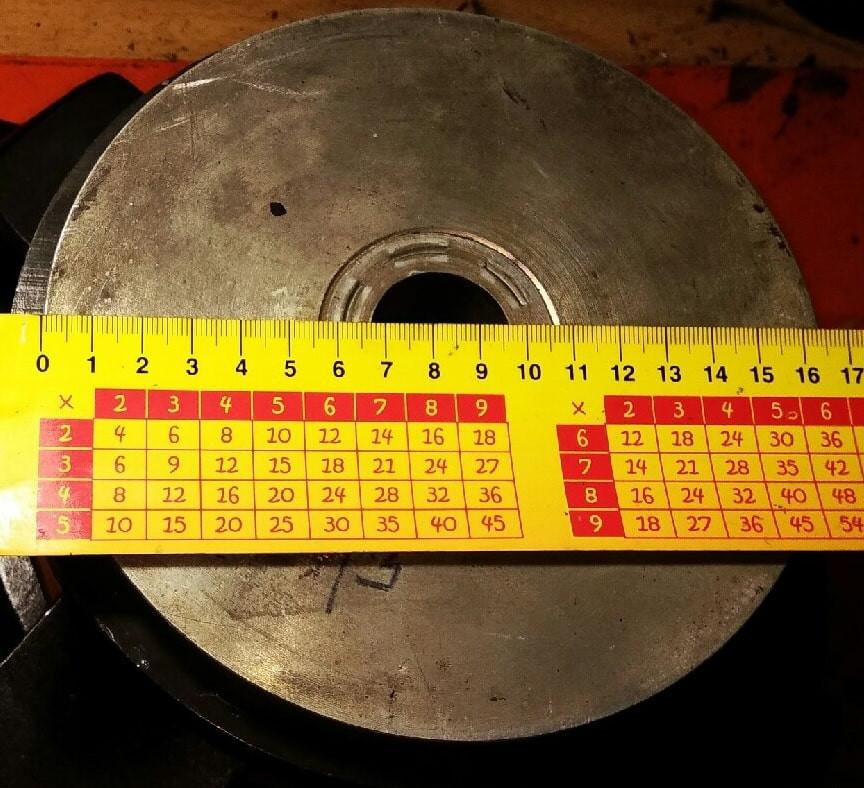

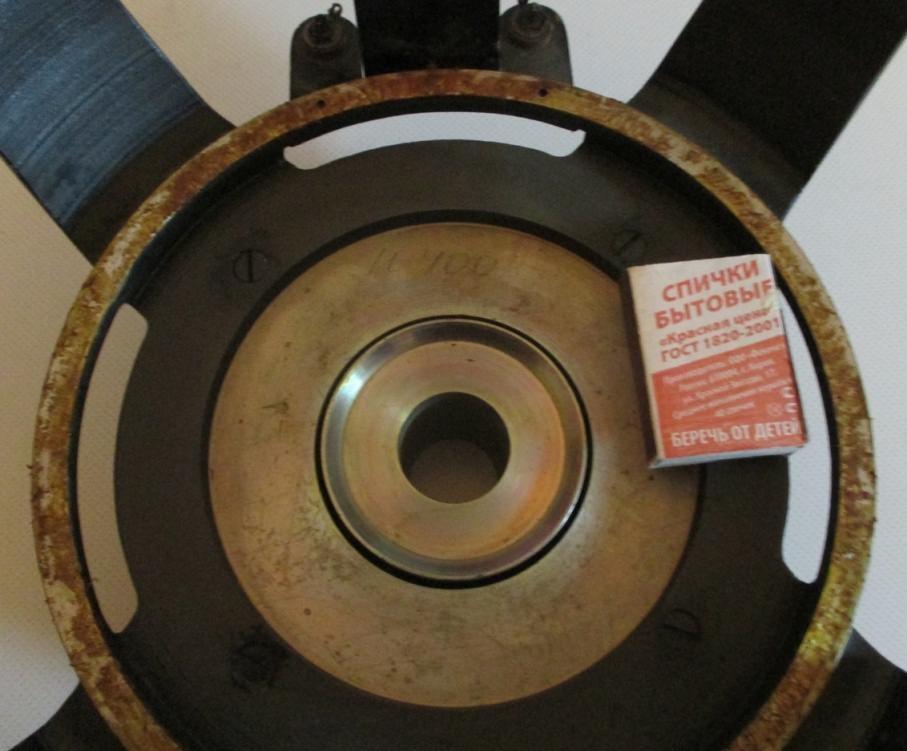

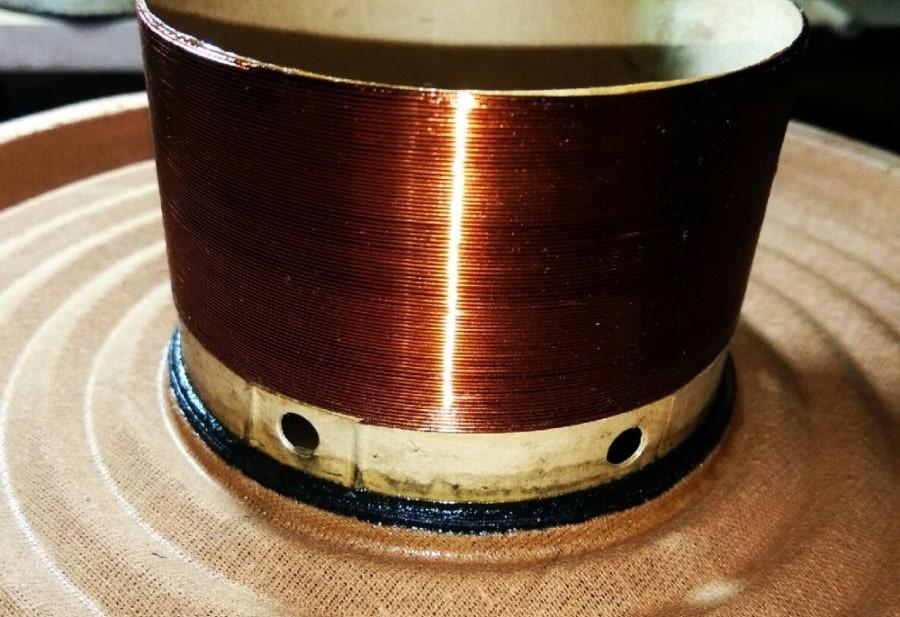

Магнитная система построена на базе пары кольцевых ферритовых магнитов диаметром 175 мм, что создает мощное магнитное поле. Чувствительность динамика составляет 84 дБ, а тяжелый диффузор с резиновым подвесом обеспечивает глубокий и контролируемый бас. Звуковая катушка диаметром 70 мм намотана на бумажном каркасе медной жилой, что снижает искажения на высоких уровнях громкости. Частота основного резонанса (Fs) очень низкая — 12 Гц, что позволяет использовать динамик в сабвуферных системах или широкополосных колонках.

Следует отметить, что похожие по названию модели, такие как и , имеют меньшие габариты и другие акустические параметры. Динамик 100ГДН-1-8 разрабатывался специально для акустических систем () и ().
