10ГДВ-5-8 — это советский высокочастотный громкоговоритель с алюминиевой сотовой мембраной. Это ключевой компонент для создания качественной акустической системы, например, широкополосной АС на базе 10 ГДШ-1. Номинальная мощность динамика составляет 20 Вт, а сопротивление — 8 Ом, что обеспечивает надежную работу в двухполосных и трехполосных системах.

Технические характеристики 10ГДВ-5-8

Основные параметры излучателя, определяющие его место в акустической системе:

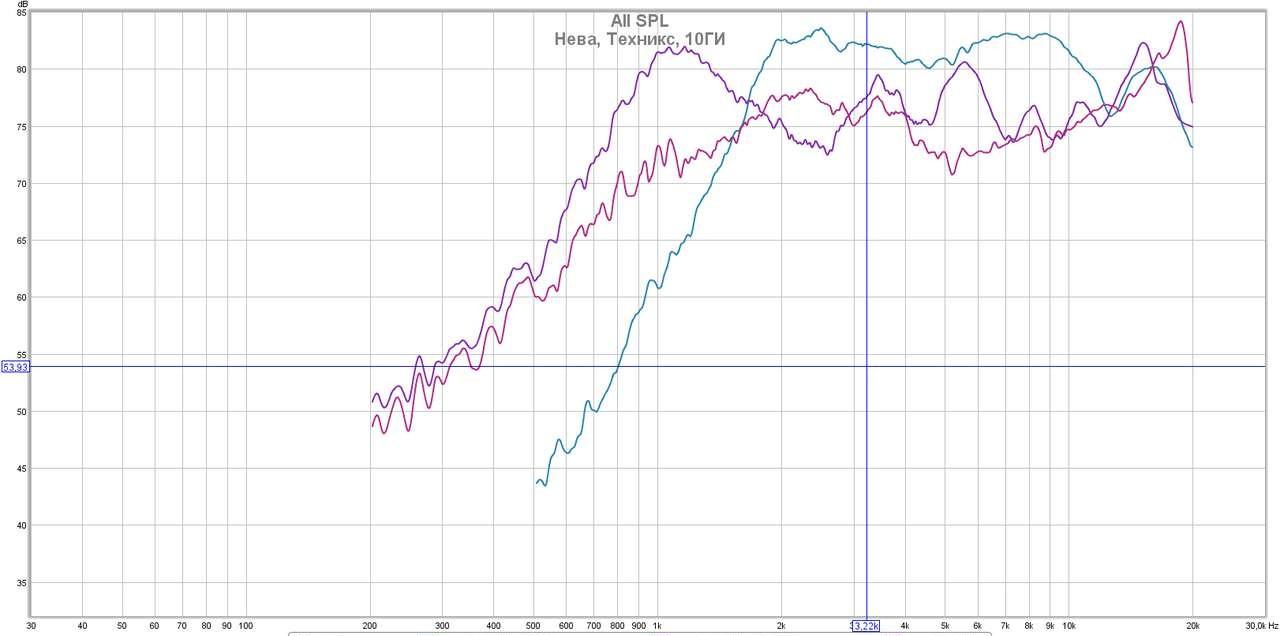

• Эффективный рабочий диапазон частот: 2000 – 31500 Гц

• Чувствительность: 91 дБ

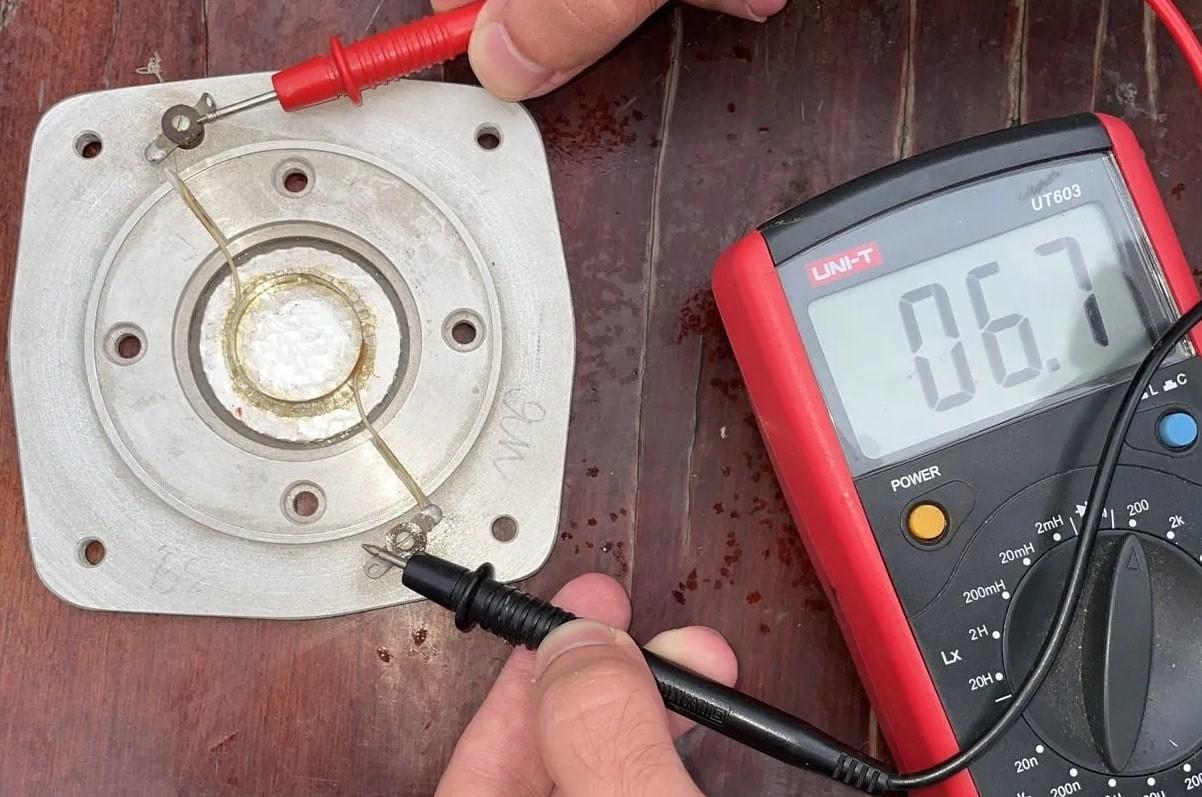

• Номинальное электрическое сопротивление: 8 Ом

• Предельная шумовая мощность: 20 Вт
• Частота основного резонанса: 1100 Гц

• Габаритные размеры: 110x110x35 мм

Излучатель выполнен по схеме сотовой плоской мембраны из алюминия. Подвес также изготовлен из алюминиевого сплава, что обеспечивает высокую жесткость и низкие искажения на высоких частотах.

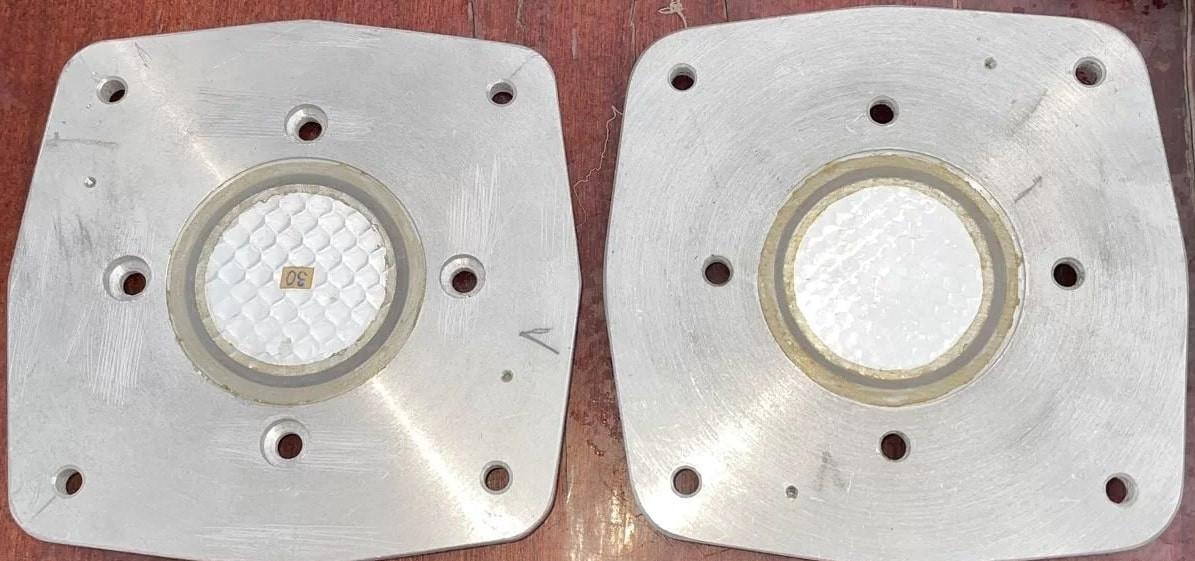

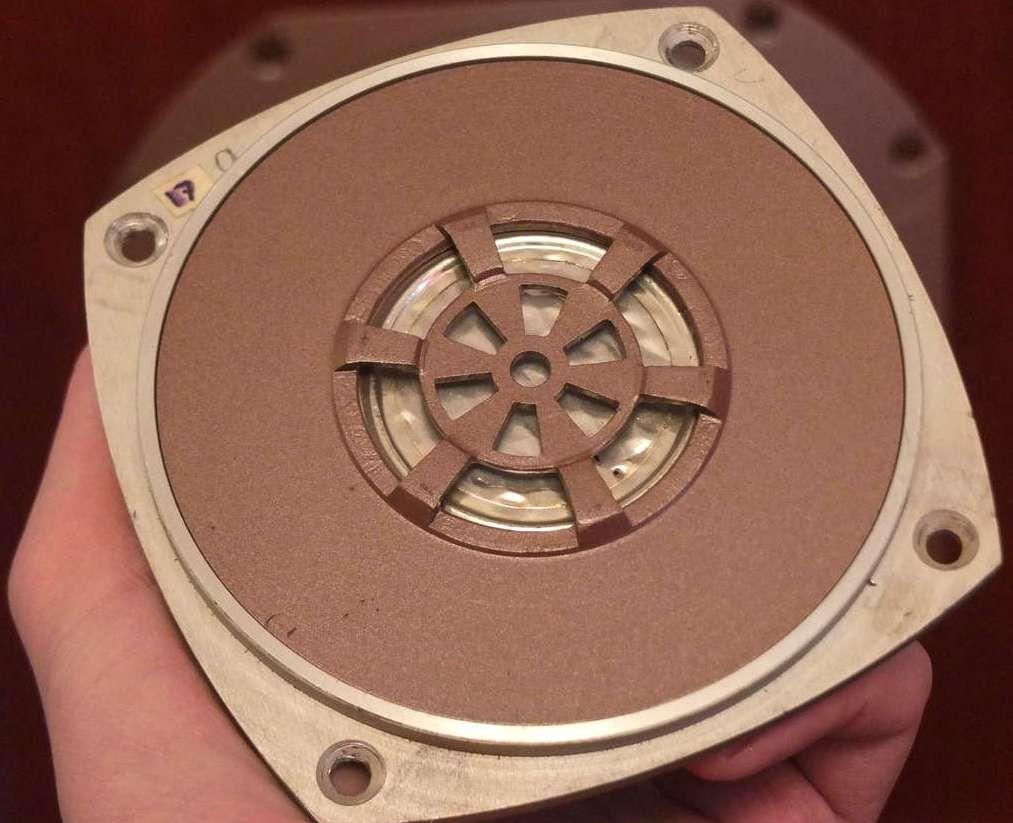

На фото представлен экземпляр после ремонта: оригинальный жесткий алюминиевый подвес заменен на более мягкий тканевый для изменения резонансных свойств и улучшения звучания.

Аналоги и замена 10ГДВ-5-8

В случае выхода из строя динамика 10ГДВ-5-8, его можно заменить на другие модели. В качестве аналогов часто рассматриваются советские 300 ГДН-1-1 «Ноэма» (при адаптации под низкие частоты) или современные зарубежные твитеры с купольной диафрагмой. Также в некоторых схемах применялись динамики серии ТДС-9Б «Вега», хотя их характеристики существенно отличаются.

Конструкция и описание 10ГДВ-5-8

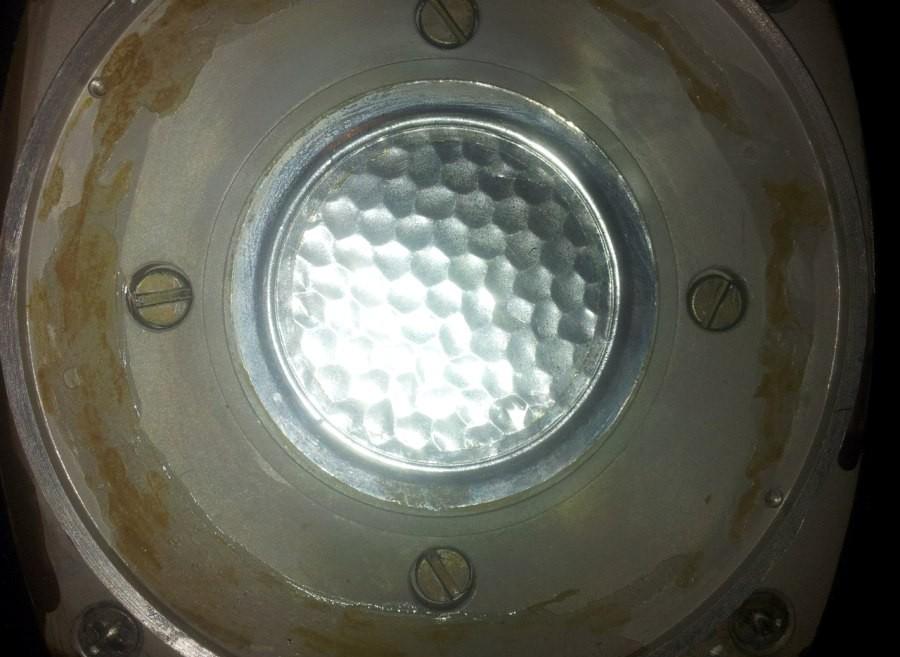

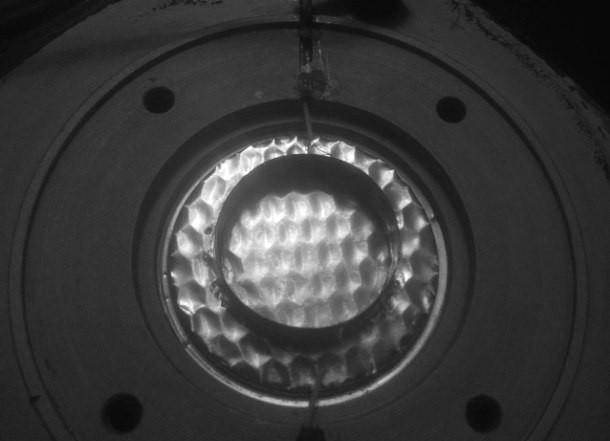

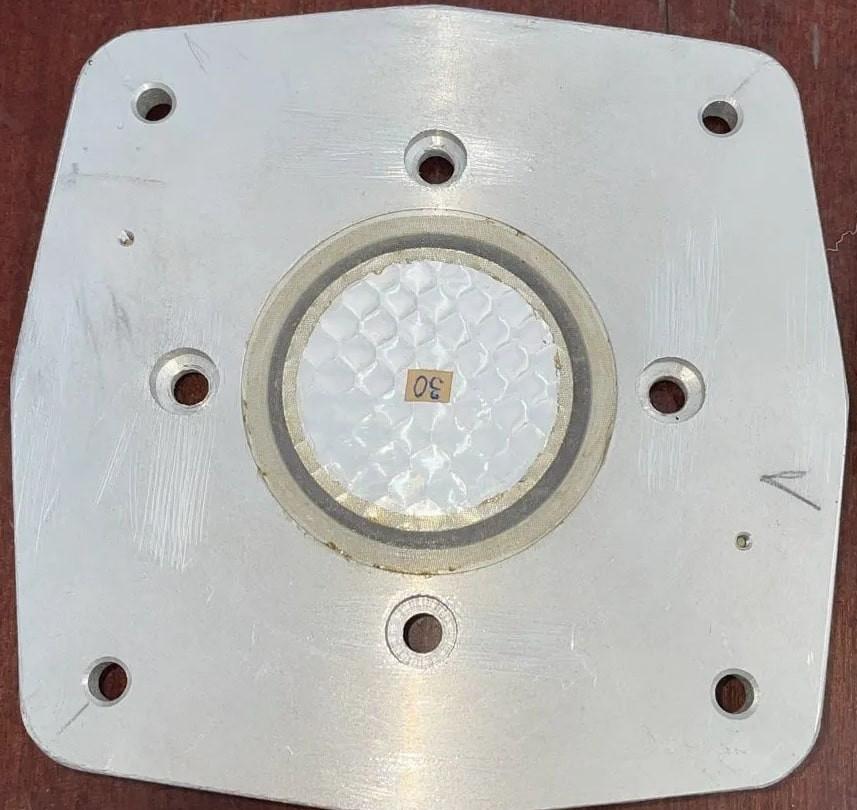

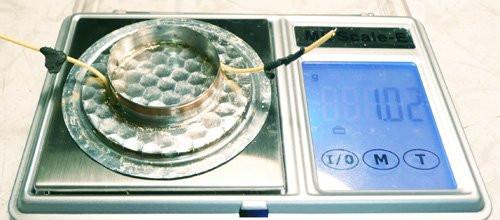

Высокочастотный динамический громкоговоритель 10ГДВ-5-8 отличается оригинальной конструкцией. Диффузор и подвес выполнены из алюминия. Форма мембраны круглая, плоская, с внутренними сотовыми перегородками для повышения жесткости.

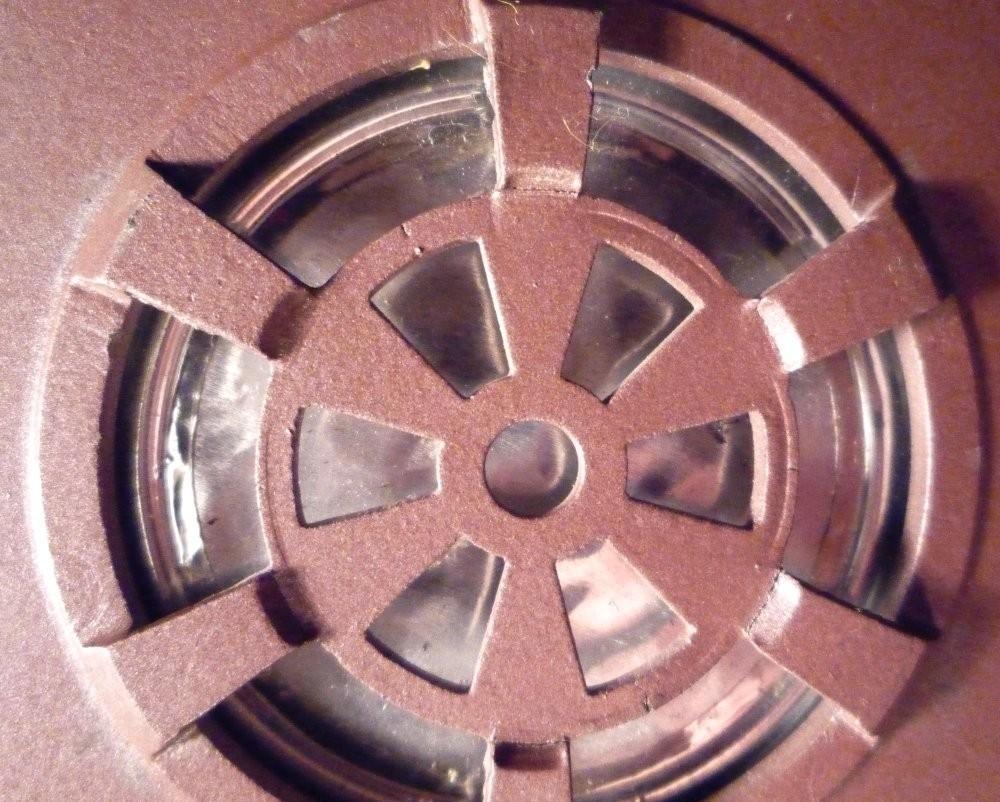

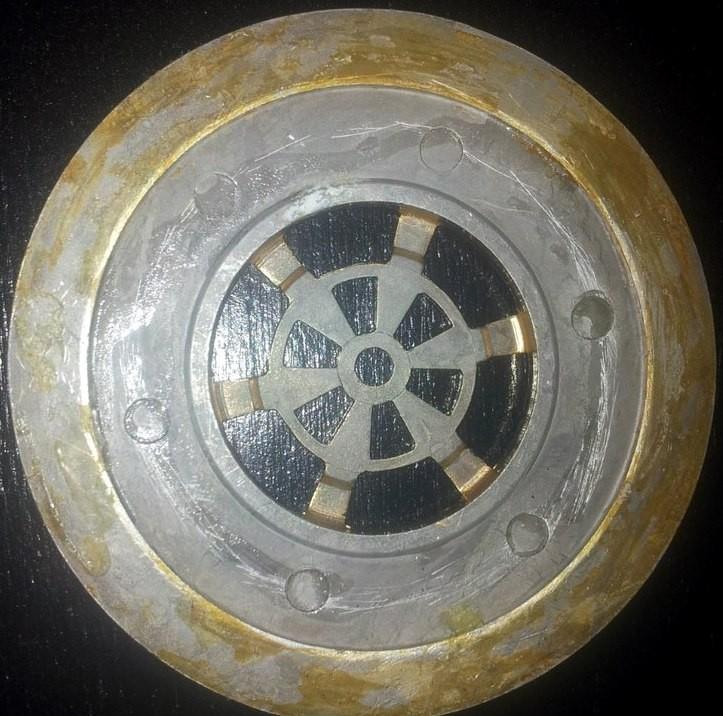

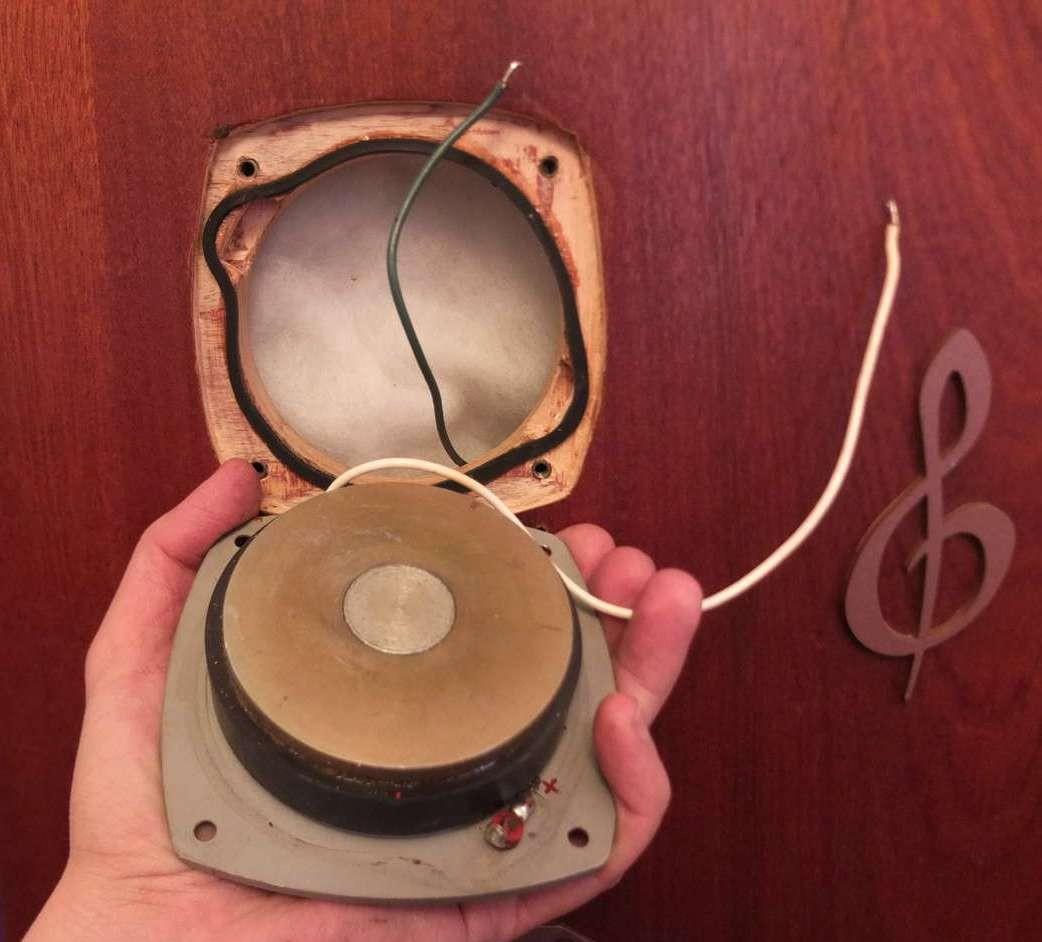

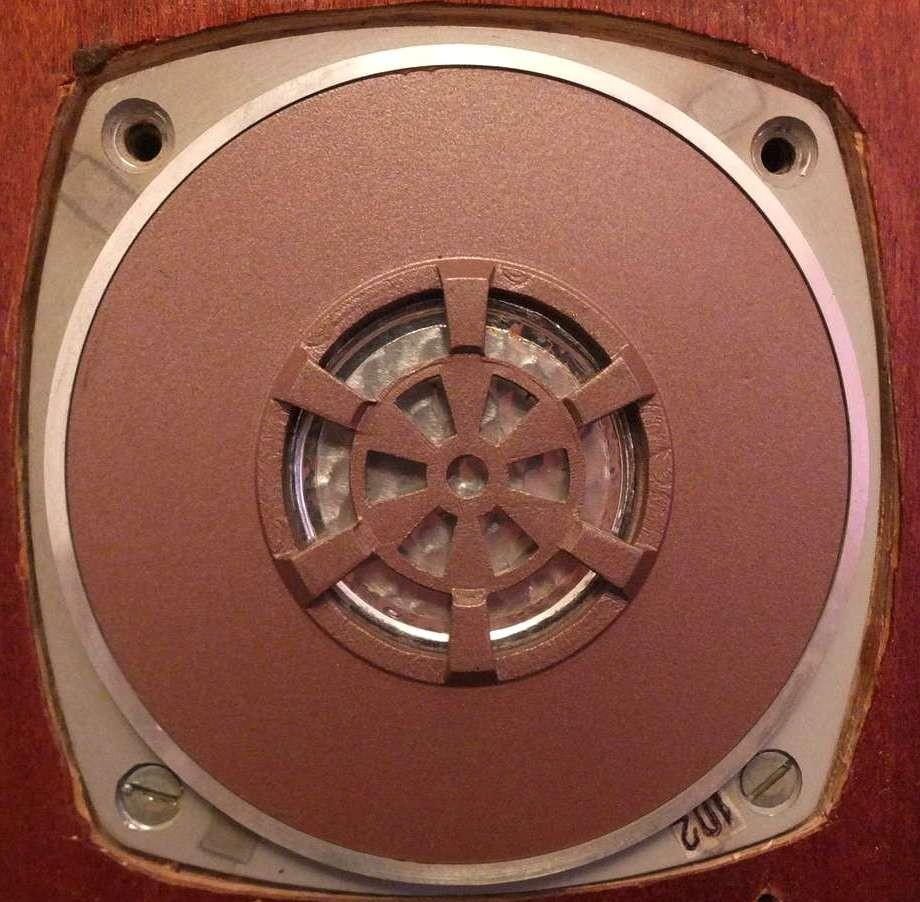

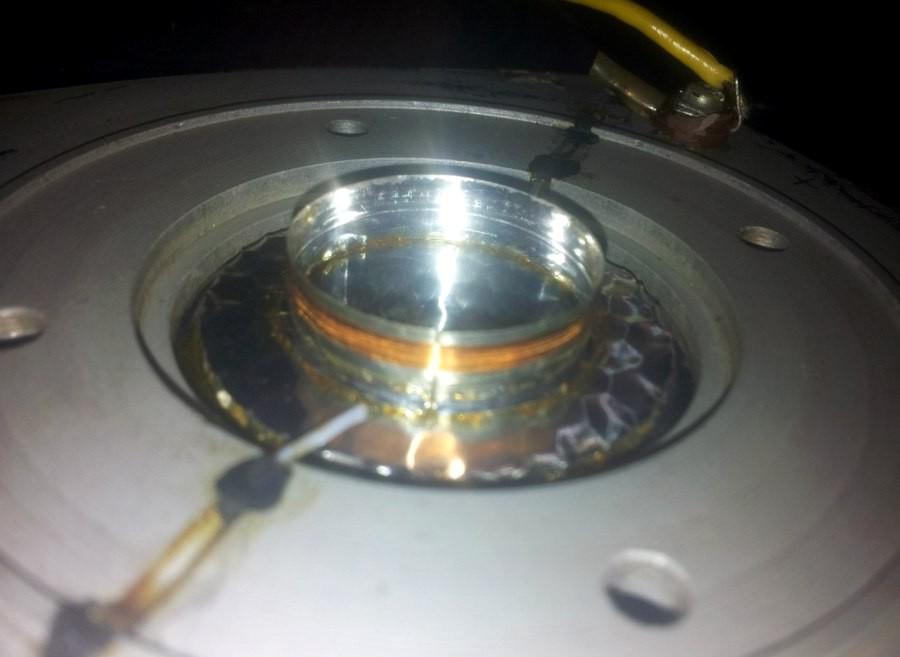

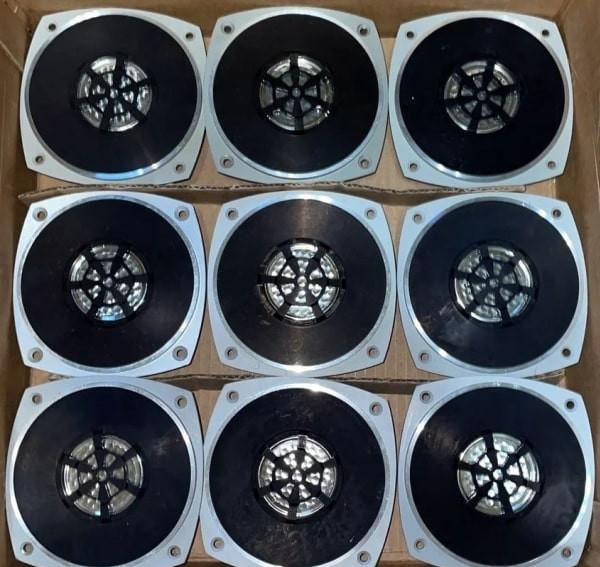

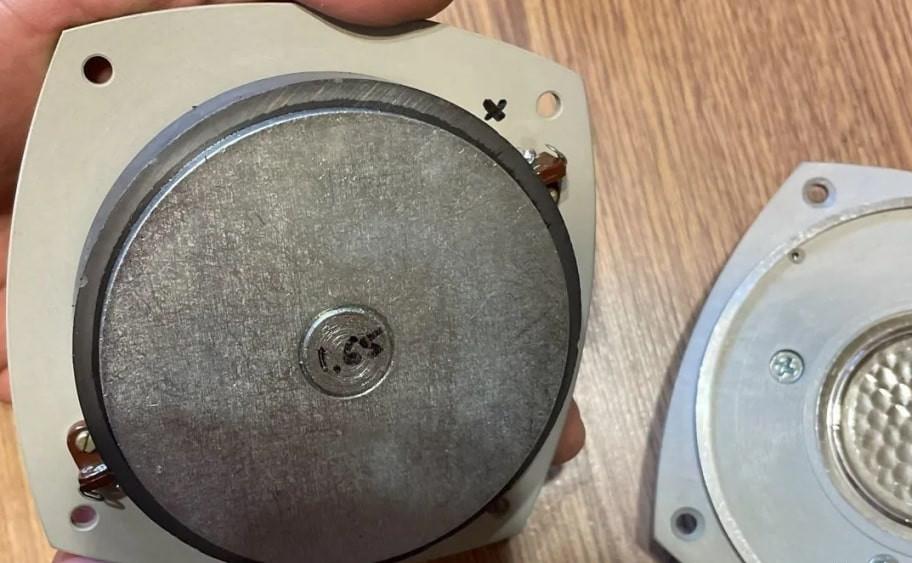

Передняя часть динамика закрыта алюминиевым рассеивателем, который защищает хрупкую мембрану и улучшает рассеивание звука. Звуковая катушка намотана медным проводом на легком алюминиевом каркасе. Магнитная система построена на основе феррита, что обеспечивает достаточную индукцию при относительно небольшом весе.
