Динамик 10ГДШ-10: характеристики, размеры и применение

Модель 10ГДШ-10 — это классический пример советского широкополосного громкоговорителя, который до сих пор востребован среди аудиофилов и инженеров. Динамик обеспечивает сбалансированное звучание и универсален: он подходит как для музыкальных акустических систем, так и для озвучивания речи. Если вас интересует более современная версия, рекомендуем ознакомиться с динамиком 10 ГДШ-102-4, который имеет улучшенную конструкцию.

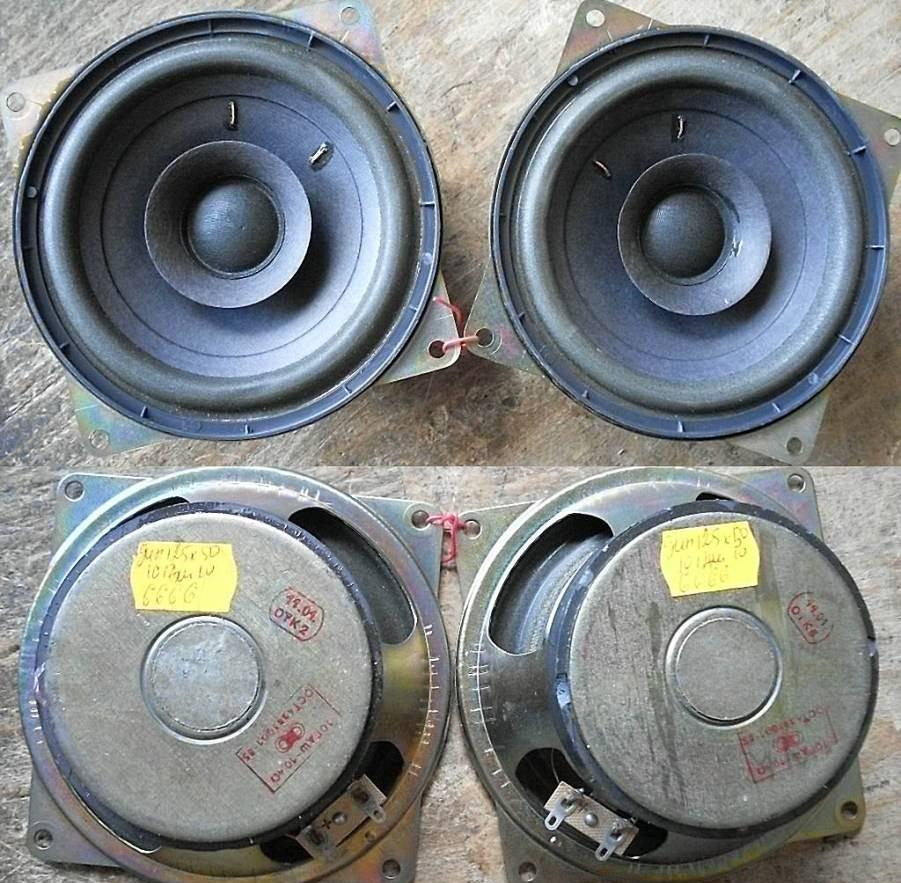

10 ГДШ-10-4

Ключевая особенность 10ГДШ-10 — высокая механическая прочность и устойчивость к перегрузкам. Это делает его отличным выбором для АС, работающих на высоких уровнях громкости. Диффузор из бумаги и полиуретановый подвес обеспечивают долгий срок службы без деградации звука, а мощный кольцевой магнит гарантирует качественную передачу низких и средних частот.

Таблица основных характеристик 10ГДШ-10

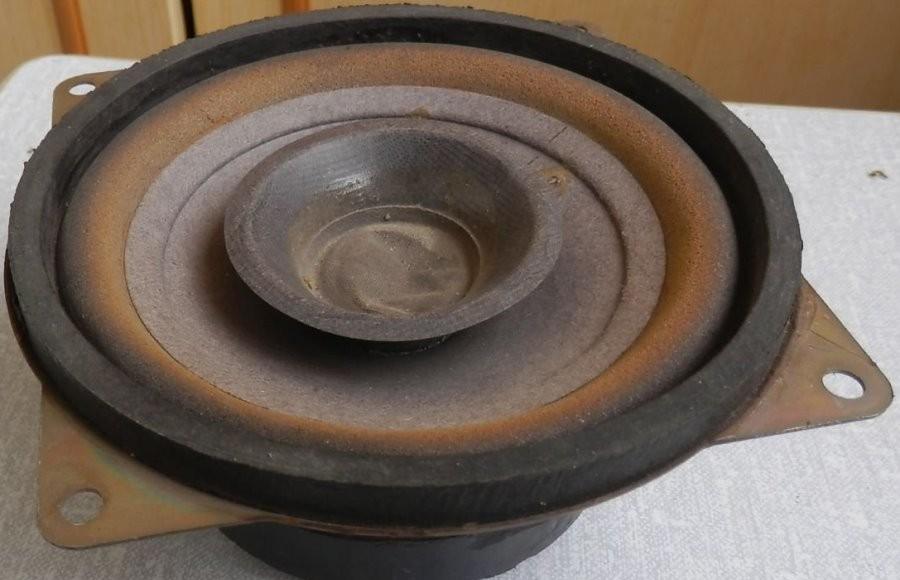

10 ГДШ-10-4
Параметр Значение

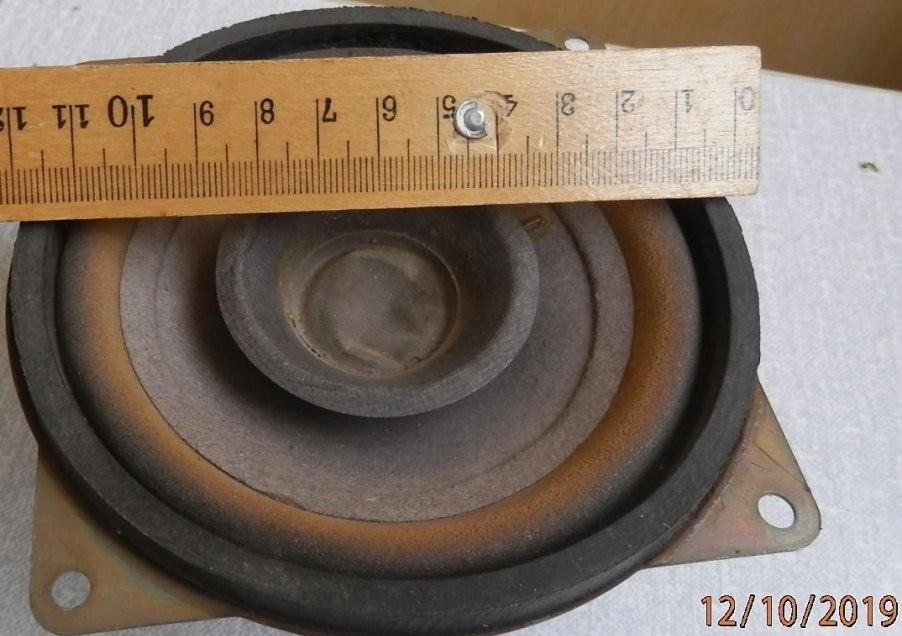

Посадочный диаметр 120 мм
Габаритные размеры 125×125×58 мм
Номинальная мощность 10 Вт
Сопротивление (DC) 4 Ом или 8 Ом
Чувствительность 89 дБ
Частота резонанса (Fs) 80 Гц
Вес 0.9 кг
Тип магнита Кольцевой феррит
Диаметм магнита 75 мм
Ход диффузора До 5 мм
Расшифровка 10 см, Громкоговоритель Диффузорный Широкополосный

Технические параметры и конструкция

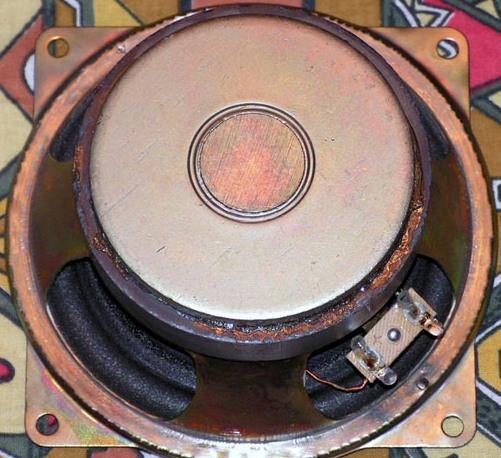

Динамик 10ГДШ-10 представляет собой широкополосную неэкранированную головку круглого типа. Конструкция отличается надежностью: рама выполнена методом штамповки из стали, что обеспечивает жесткость системы. Диффузор и рупор изготовлены из бумаги, а подвес — из долговечного полиуретана. Магнитная система базируется на кольцевом ферритовом магните диаметром 75 мм.

Основные электрические и акустические параметры:

10 ГДШ-10-4

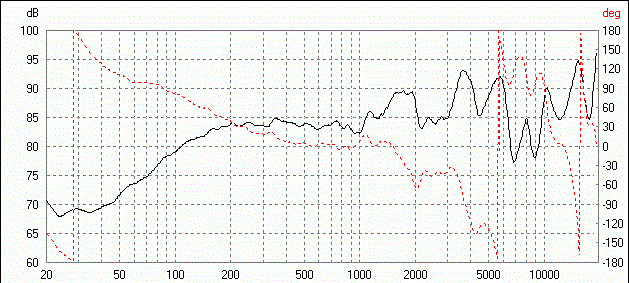

  • Диапазон рабочих частот: 80 – 20000 Гц
    • 10 ГДШ-10
  • Неравномерность АЧХ (80-20000 Гц): 14 дБ
  • Чувствительность (500-5000 Гц): 89 дБ
    • 10 ГДШ-10-4
  • Предельная шумовая мощность: 10 Вт
  • Предельная долговременная мощность: 20 Вт
    • 10 ГДШ-10-4
  • Предельная кратковременная мощность: 30 Вт

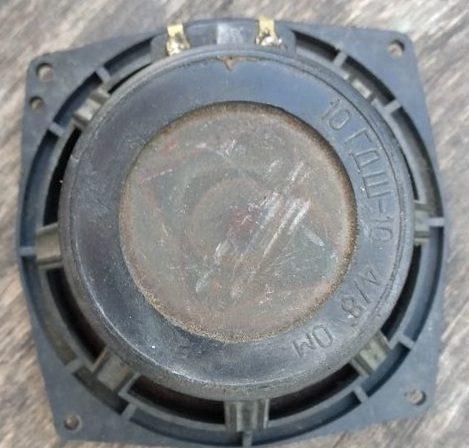

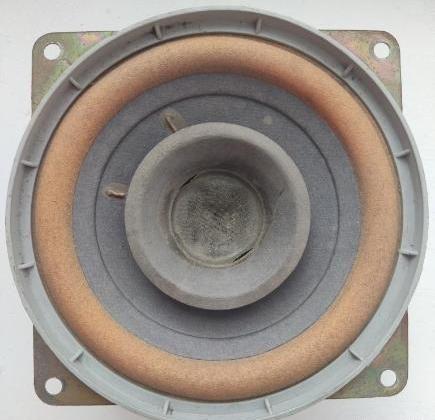

Существуют различные модификации этой модели. Например, одна из версий отличается пластмассовой рамой и подвесом с обратным изгибом, где вместо визера установлен стандартный колпачок. Такие конструктивные особенности влияют на итоговый тембр и могут быть интересны для экспериментов с акустическим оформлением. Для сравнения, более мощный динамик 10 ГД-30 часто используется в профессиональных мониторах, тогда как 10ГДШ-10 чаще применяется в домашней Hi-Fi технике.

10 ГДШ-10

Описание и особенности звучания

10 ГДШ-10

Характер звучания 10ГДШ-10 можно охарактеризовать как чистый и насыщенный. Благодаря продуманной конструкции, динамик хорошо справляется с воспроизведением вокала и инструментальной музыки. Низкочастотный диапазон ограничен частотой резонанса 80 Гц, что требует правильного подбора АС (чаще всего это фазоинверторы или закрытые ящики большого объема).

10 ГДШ-10

Надежность и доступность сделали этот динамик популярным не только в СССР, но и среди современных радиолюбителей. При сборке акустических систем важно учитывать полярность подключения, так как от этого зависит фазировка и качество стереопанорамы. Для тех, кому требуется больший диапазон низких частот, стоит рассмотреть динамик 15 ГД-10.
