Динамик 1 ГДШ-14-8: характеристики, размеры и аналоги

Акустический динамик модели 1 ГДШ-14-8 — это классический советский широкополосник, который до сих пор ценится за сбалансированное и чистое звучание. Он отлично подходит для создания домашних аудиосистем и студийных мониторов, обеспечивая высокое качество звука при минимальных искажениях. Если вы ищете надежную альтернативу, обратите внимание на динамик 1 ГДШ-7-8, который часто используется в компактных колонках.

Модель оснащена мощной магнитной системой, что позволяет достигать высокой громкости без потери детализации. Прочный диффузор и надежная подвеска гарантируют долговечность. В профессиональной среде этот динамик часто сравнивают с 15 ГДШ-14Д-8, однако 1 ГДШ-14-8 выделяется более узкой специализацией для точного воспроизведения средних и высоких частот.

Расшифровка маркировки: первая цифра «1» — однополосный громкоговоритель, «ГД» — головка динамическая, «Ш» — широкополосный, «14» — диаметр диффузора в сантиметрах (140 мм), «8» — номинальное сопротивление (8 Ом).

1 ГДШ-14-8

Ниже представлены основные технические параметры, которые помогут оценить возможности динамика при проектировании акустических систем.

Таблица основных характеристик

Параметр Значение
Номинальная мощность 10 Вт
Номинальное сопротивление 8 Ом
Чувствительность 90 дБ
Частотный диапазон 315 – 12500 Гц

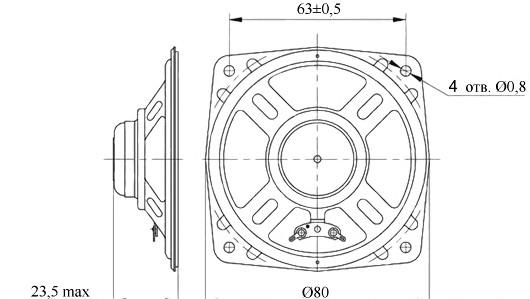

Габаритные размеры 80x80x23,5 мм
Масса 45 г
Ход диффузора 4 мм

Изготовитель: ЗАО РРЗ «РусАудио», Россия.

1 ГДШ-14-8

Назначение: Динамик применяется в радиоэлектронной аппаратуре бытового и специального назначения: радиоприемниках, телевизионных приемниках, сигнальных устройствах, автомобильной аудиоаппаратуре, а также в системах оповещения на промышленных объектах и транспорте.

Технические параметры 1 ГДШ-14-8

  • Эффективный рабочий диапазон частот: 315 – 12500 Гц

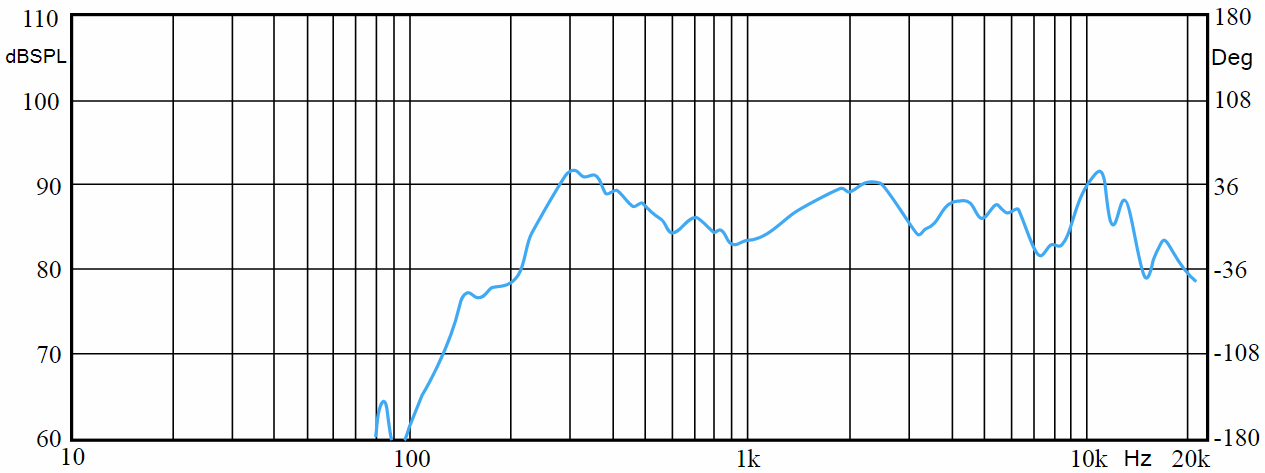

  • Неравномерность АЧХ: 9 дБ
  • Уровень чувствительности: 90 дБ (±3 дБ)
  • Номинальное электрическое сопротивление: 8 Ом (также встречается версия на 50 Ом)
  • Предельная шумовая мощность: 1 Вт
    • 1 ГДШ-14-8
  • Предельная кратковременная мощность: 6 Вт
  • Частота основного резонанса: 315 Гц (±50 Гц)
1 ГДШ-14-8

1 ГДШ-14-8

Конструкция и особенности

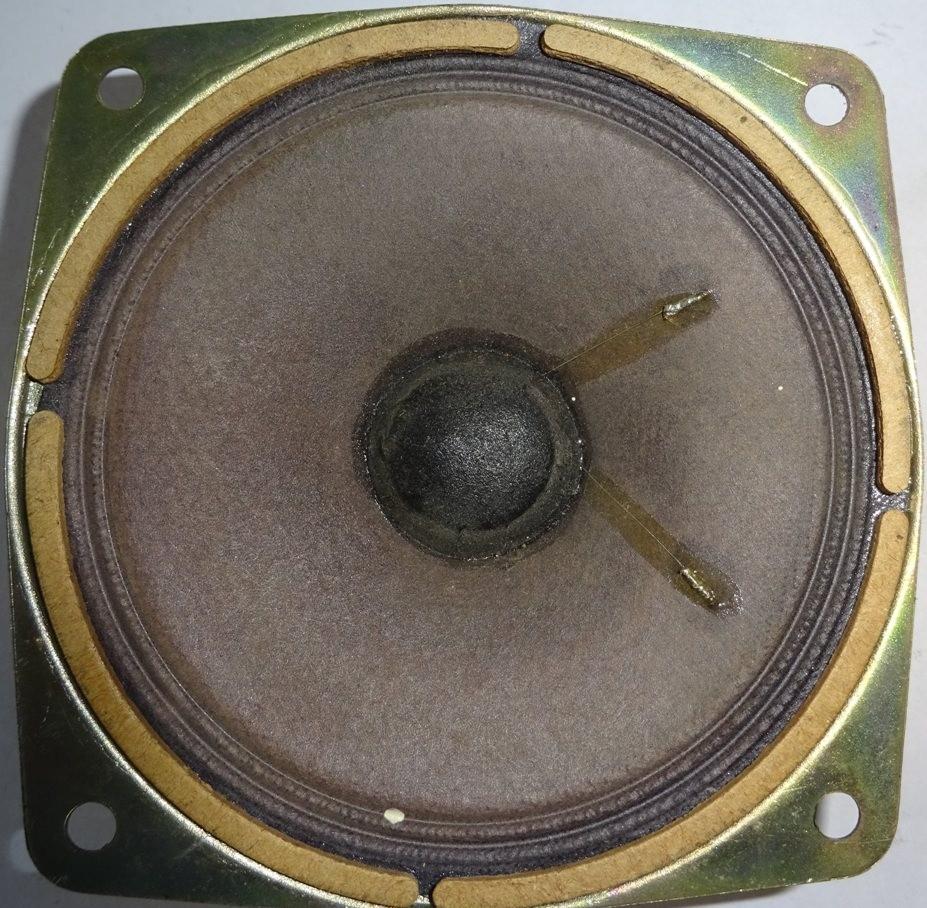

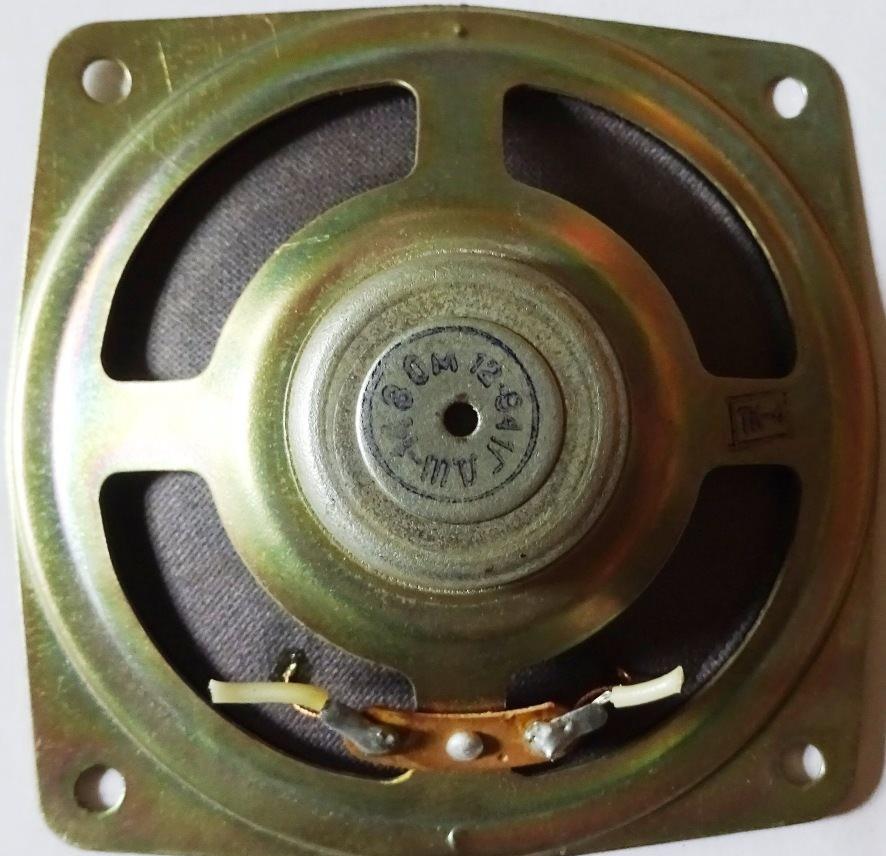

1 ГДШ-14-8 представляет собой широкополосную динамическую головку. Диффузор и гофрированный подвес выполнены из единого целого бумажной массы, что обеспечивает высокую жесткость и правильную форму хода. Корзина изготовлена методом штамповки из стали, а магнитная система экранирована для предотвращения влияния на другие компоненты аппаратуры.

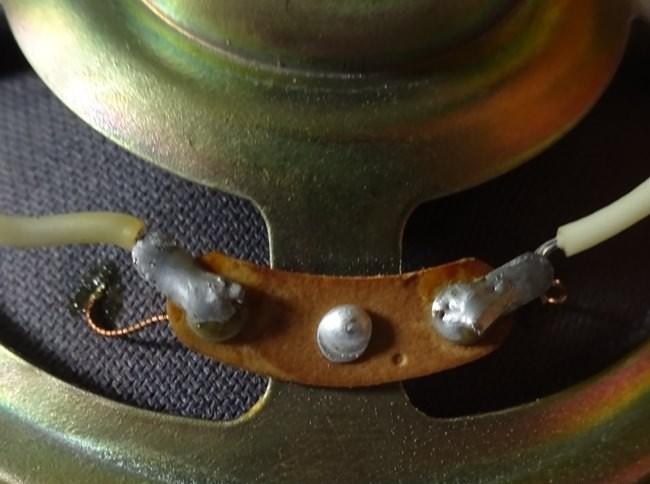

Центрирующая шайба сделана из ткани с пропиткой, что повышает надежность крепления катушки. Полярность подключения стандартная: «плюс» находится справа и обозначен вдавленной точкой на корпусе.

1 ГДШ-14-8

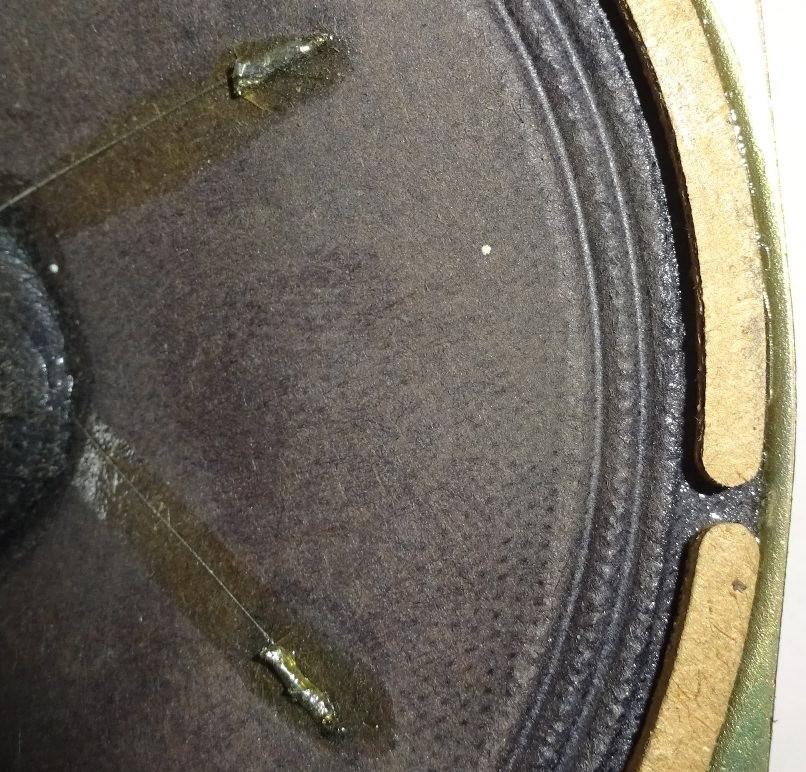

Бумажный пылезащитный колпачок защищает магнитный зазор от попадания пыли и грязи. Канатики продеваются через отверстия в диффузоре и надежно фиксируются клеем, что предотвращает отрыв катушки при больших ходах.

Для более глубокого изучения электрических и механических параметров рекомендуется скачать полный паспорт динамика.

Материал подготовил: Алексей Климов
