Динамик 1 ГД-9: характеристики, размеры и применение

Акустический динамик 1 ГД-9 — это высококачественный громкоговоритель советского производства, заслуженно признанный среди специалистов и аудиофилов. Относясь к классу низкочастотных излучателей, он выделяется стабильным и чистым звучанием, что делает его востребованным компонентом для создания как домашних, так и профессиональных аудиосистем. В отличие от многих современных аналогов, 1 ГД-9 демонстрирует превосходные технические параметры, обеспечивая широкую частотную полосу и высокую чувствительность.

Конструкция динамика включает мощный магнит, гарантирующий стабильную работу даже при высоких уровнях громкости, а легкий и прочный диффузор обеспечивает малую инерцию. Это позволяет излучателю точно передавать все нюансы звукового сигнала. Кроме того, динамик отличается простотой монтажа и универсальностью: он успешно применяется в колонках, музыкальных инструментах и звукоусилительных комплексах. Долговечность и надежность модели подтверждены многолетним опытом эксплуатации в различных условиях. Для тех, кто ищет альтернативы, также стоит рассмотреть динамик 1 ГДШ-1-8, который имеет схожие области применения.

Основные параметры и технические характеристики динамика 1 ГД-9 представлены ниже:

Таблица характеристик 1 ГД-9

Параметр	Значение
Расшифровка модели	1 ГД-9
Ход диффузора	2,5 мм
Размеры (в дюймах)	8 дюймов
Тип громкоговорителя	Низкочастотный
Сфера применения	Аудиосистемы, звукоусилительные системы
Диаметр динамика	20 см (8 дюймов)
Вес	1,5 кг
Номинальная мощность	20 Вт
Минимальная мощность (играет от)	5 Вт
Диаметр магнита	10 см
Характер звучания	Чистый и стабильный
Класс качества	Советское качество и надежность
Полярность	Стабильная

Широкополосный овальный громкоговоритель применялся во встроенных переносной и стационарной радиоаппаратуры (приёмники и телевизоры 1, 2, 3 классов) для работы в помещениях и на открытом воздухе. Существует два варианта исполнения с разной частотой основного резонанса. Этот компонент часто встречается в раритетной технике, а также используется энтузиастами для реконструкции старых устройств или создания винтажных акустических систем, подобных тем, что использовались в динамике 2 ГД-11.

Основные технические характеристики 1 ГД-9:

Эффективный рабочий диапазон частот: 100 – 7000 Гц

Неравномерность АЧХ: 12 дБ

Среднее звуковое давление: 2,5 бар

Среднее стандартное звуковое давление: 0,2 Па (2 дин/см²)

Номинальное электрическое сопротивление: 6 Ом (±0,6 Ом)

Коэффициент гармоник до 200 Гц: 12%

Коэффициент гармоник в диапазоне 200-2000 Гц: 5%

Индукция в зазоре: 7000 гс

Номинальная мощность: 1 Вт

Частота основного резонанса: 90 Гц (±10 Гц)

Габаритные размеры: 156x98x56 мм

Масса: 0,25 кг

Описание 1 ГД-9:

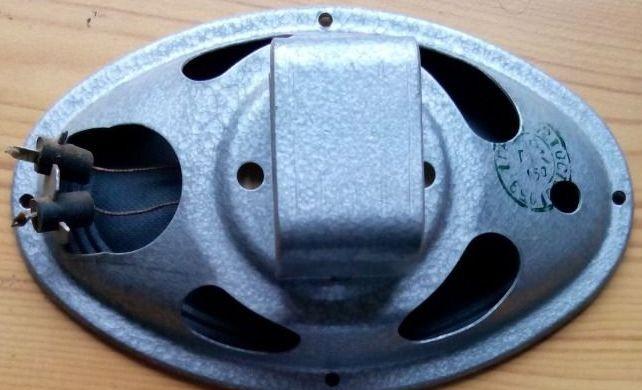

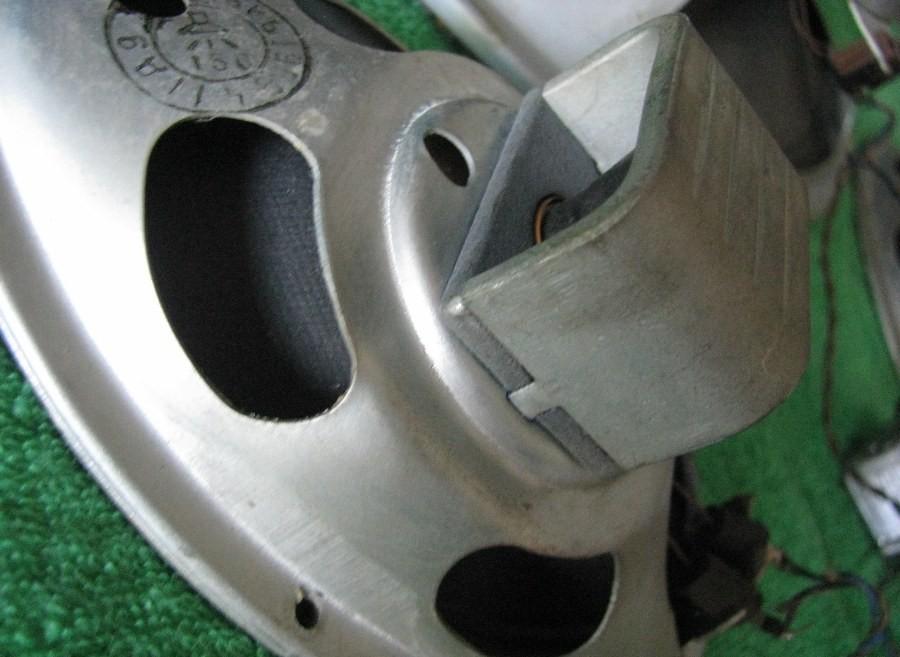

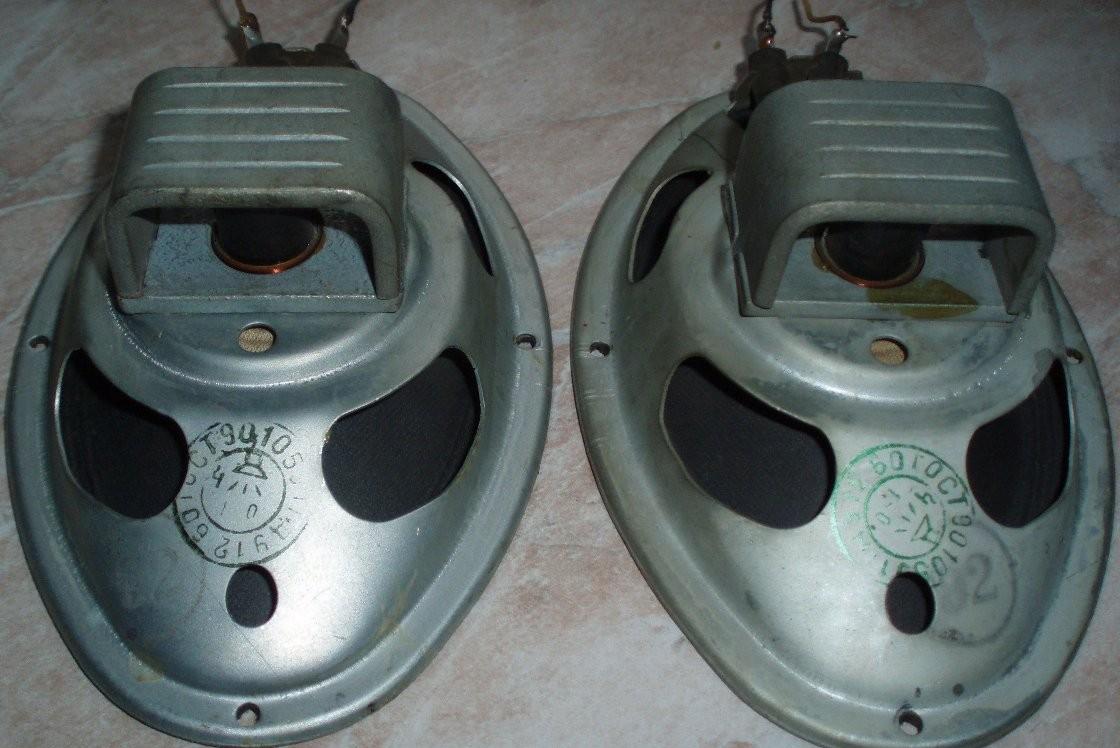

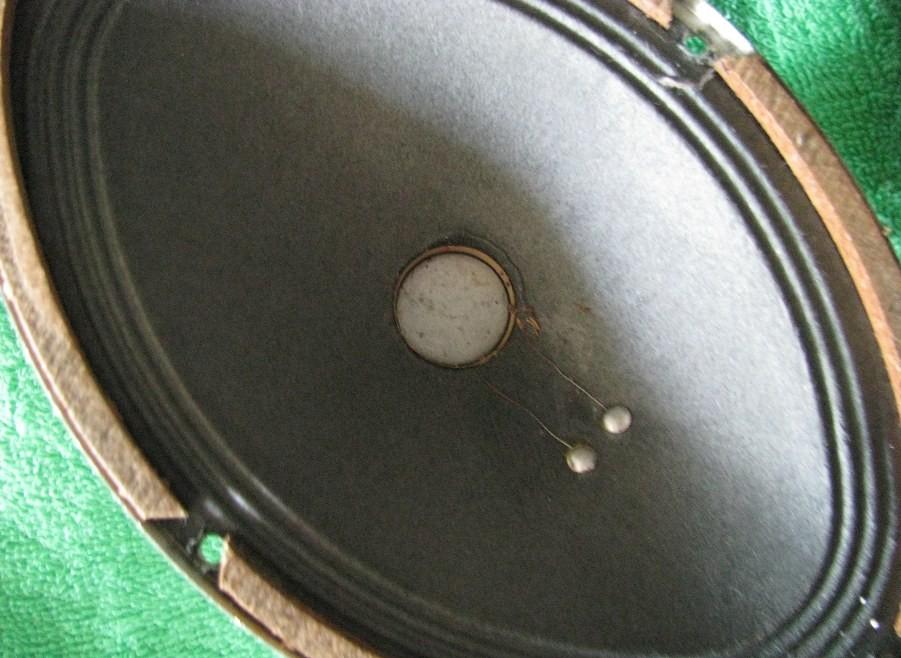

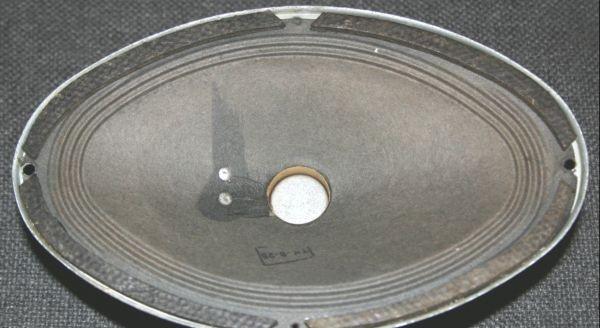

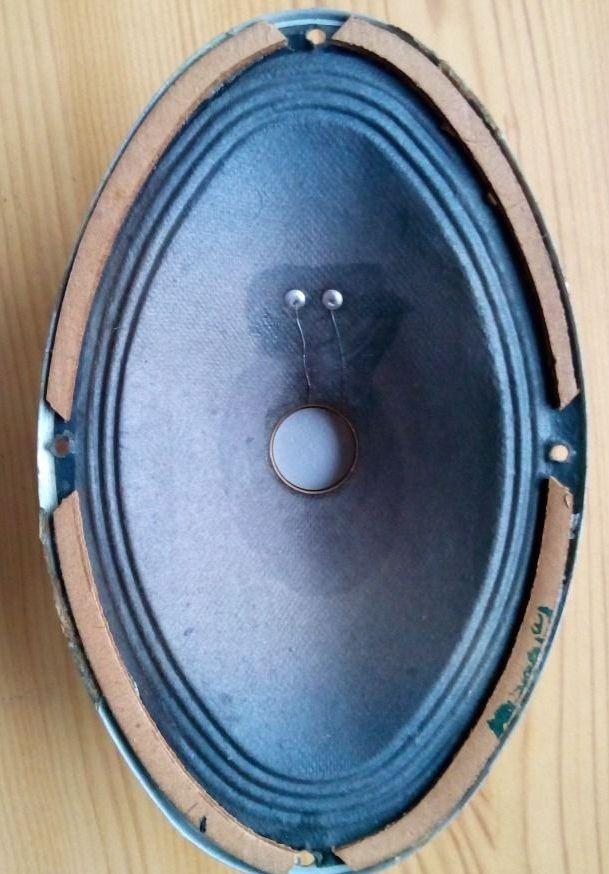

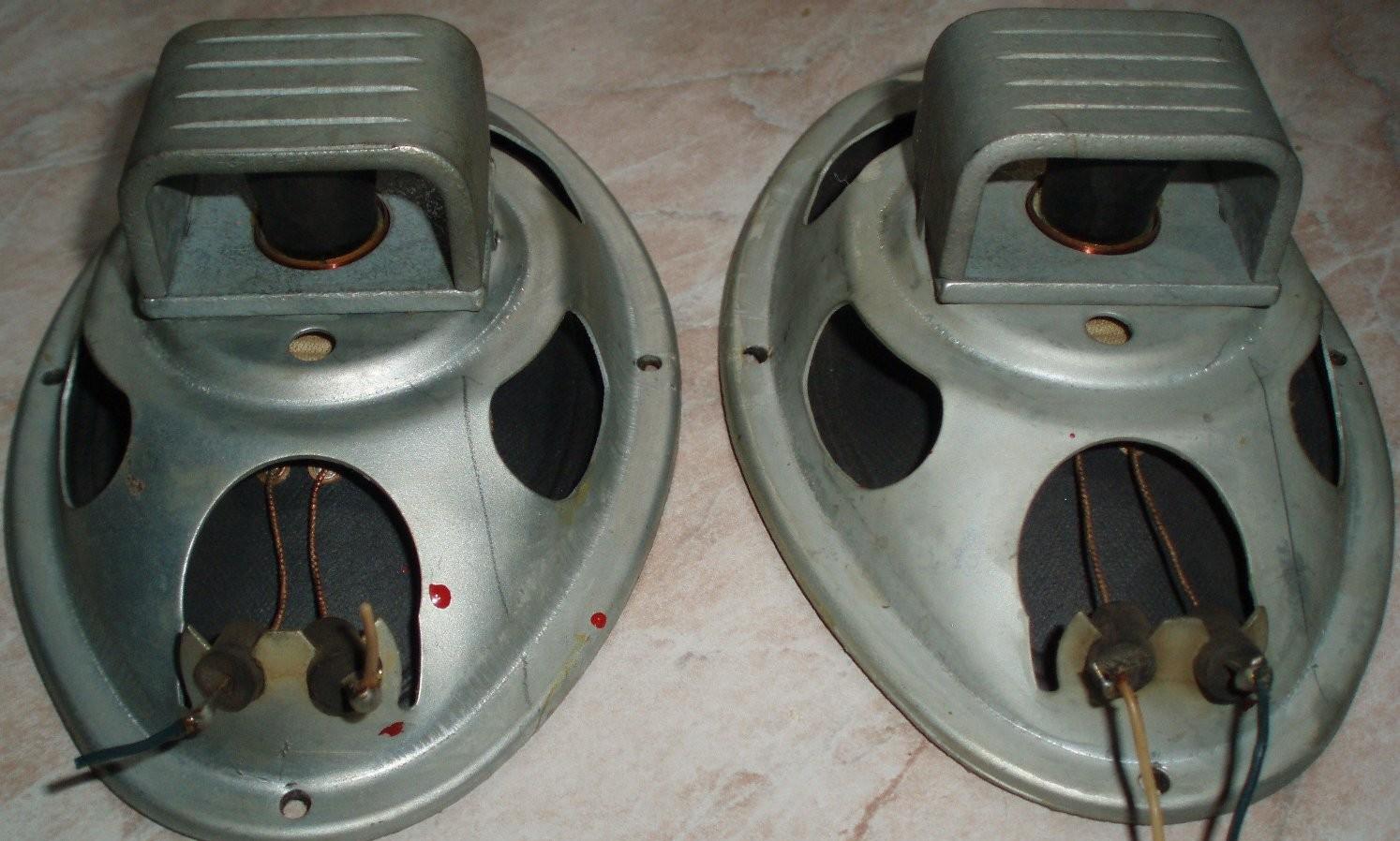

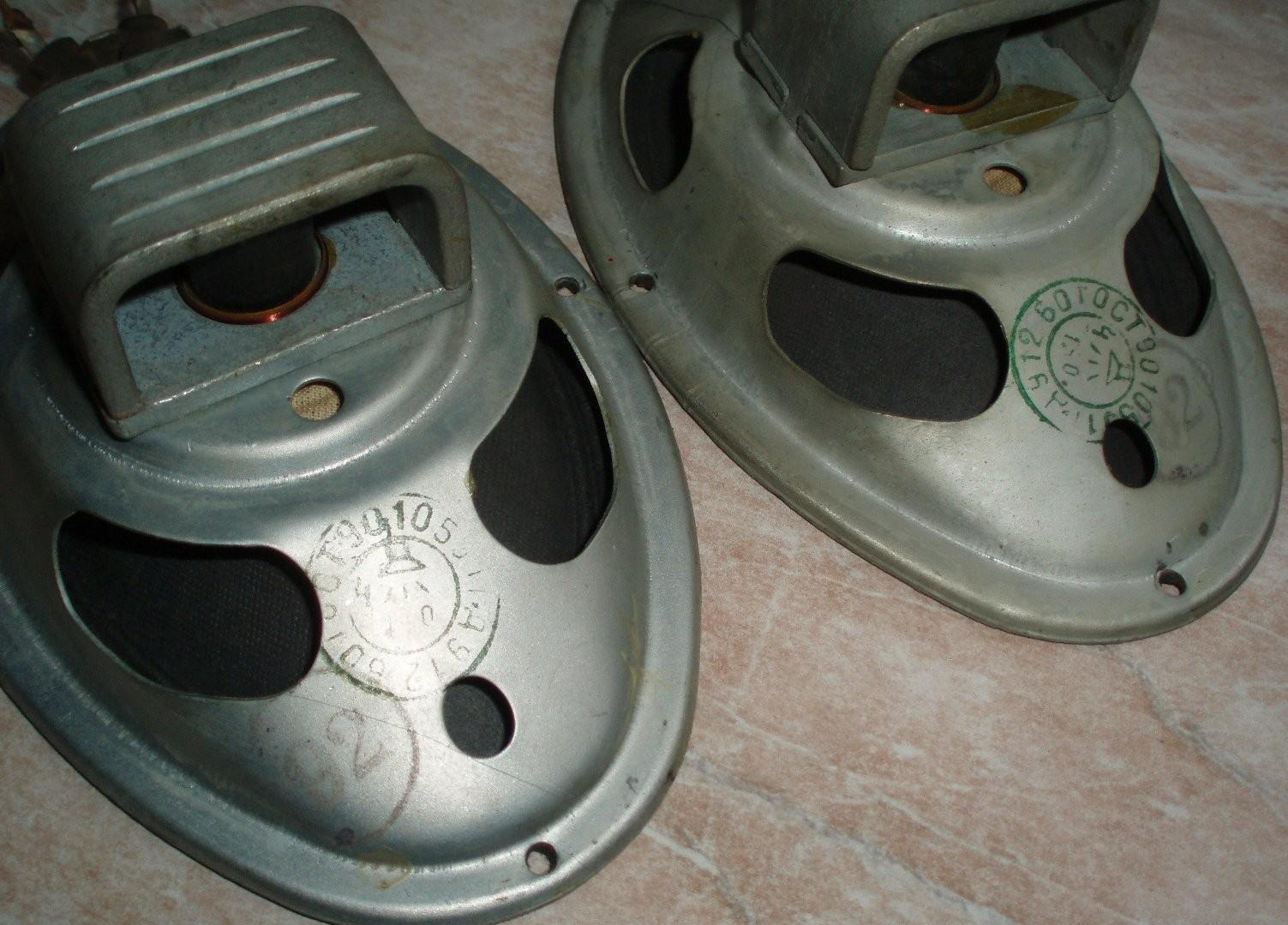

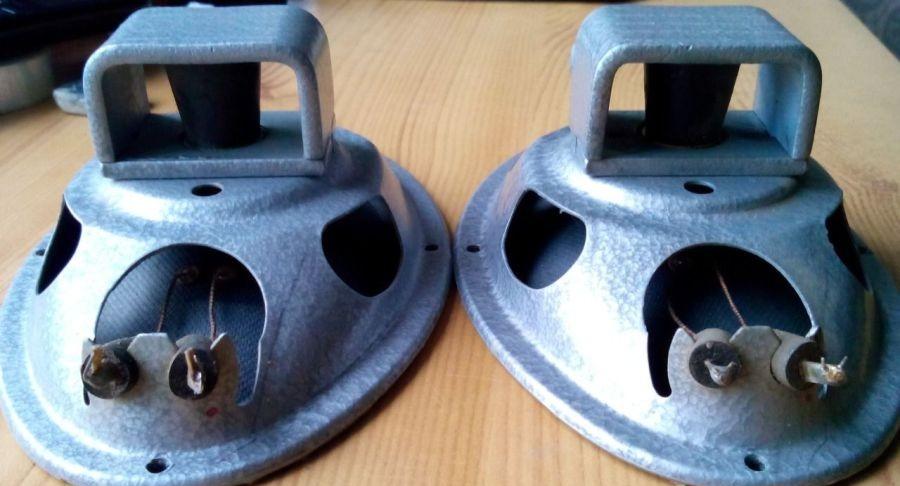

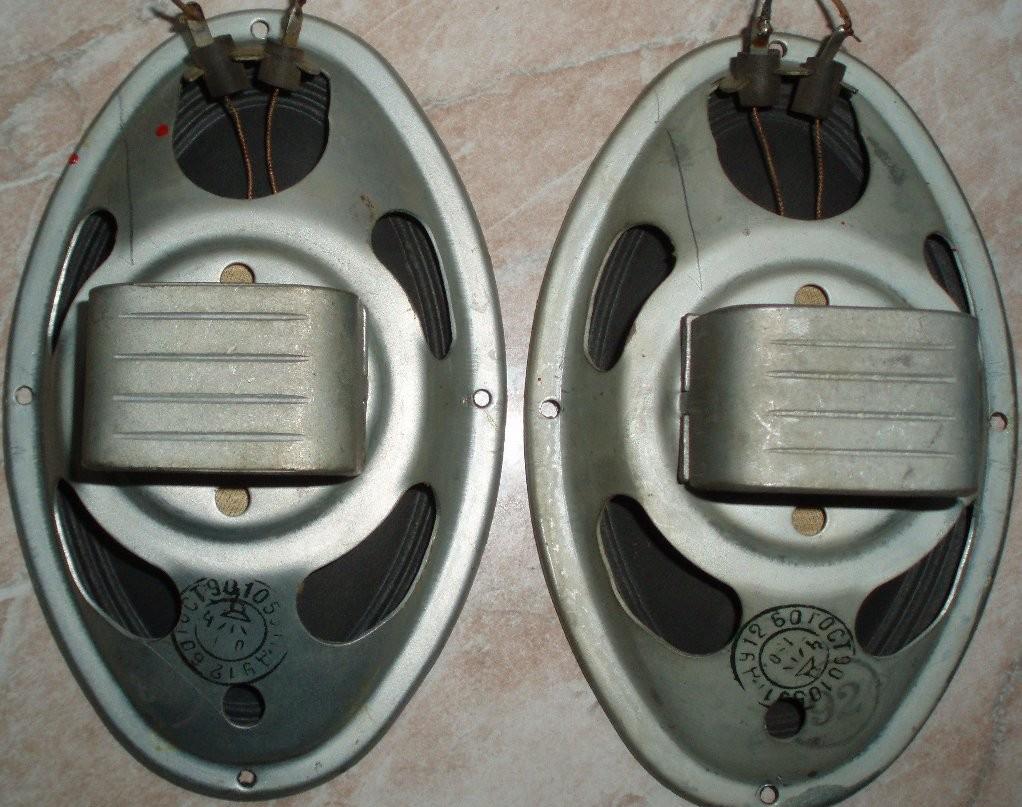

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с керновым магнитом в магнитной цепи. Рама изготовлена штамповкой из стали. Диффузор с подвесом из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Пылезащитный колпачок отсутствует. Так как звуковая катушка открытая, встречаются динамики с заклееной магнитной системой тканью. Магнит креновой марки АНКО-4, вес 50 г. Диаметр керна 17 мм. Сопротивление по постоянному току: 5,5 Ом (±15%).
