Динамик 1 ГД-52-110: характеристики, размеры и аналоги

1 ГД-52-110 — это советский широкополосный электродинамический громкоговоритель номинальной мощностью 20 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 200 мм (8 дюймов). Модель отличается надежностью и применяется в открытых акустических системах абонентских громкоговорителей. Для сравнения, в линейке аналогов также выделяется динамик 1 ГД-44-130, который имеет схожую сферу применения, но отличается габаритами и частотными характеристиками.

Звучание динамика характеризуется чистотой и точностью воспроизведения в заданном диапазоне. Устройство способно работать в широком диапазоне мощностей — от минимальных 2 Вт до паспортных 20 Вт, что делает его универсальным выбором для различных типов аудиоустройств. Ключевыми параметрами, определяющими качество звука, являются управление мощностью, частотный диапазон и эффективная чувствительность (90 дБ), обеспечивающие качественное воспроизведение музыки и речи.

Высокий ход диффузора (5 мм) и большой диаметр способствуют улучшенной передаче низких частот и повышенному уровню громкости. Габариты и вес динамика позволяют удобно устанавливать его в корпуса различных акустических систем. При подключении важно учитывать полярность (положительная) для обеспечения правильной фазировки и оптимального качества звучания.

Таблица технических характеристик 1 ГД-52-110

Параметр Значение
Номинальная мощность 20 Вт
Минимальная рабочая мощность 2 Вт
Номинальное сопротивление 8 Ом
Диаметр диффузора 200 мм (8 дюймов)
Габаритные размеры Ø160×55 мм
Вес 0,33 кг
Чувствительность 90 дБ
Диапазон частот 100 – 12500 Гц
Частота резонанса 115 Гц (±15 Гц)
Ход диффузора 5 мм
Диаметмagnetа 100 мм
Тип магнита Кольцевой ферритовый
Полярность Положительная

Назначение: Устройство предназначено для применения в открытых акустических системах абонентских громкоговорителей третьей группы сложности для работы в помещениях. В качестве альтернативы для более мощных систем можно рассмотреть динамик 10 ГДШ-102-4, который обеспечивает более глубокий бас.

Технические характеристики:

  • Диапазон частот: 100 – 12500 Гц
  • Уровень характеристической чувствительности: 90 дБ
  • Неравномерность АЧХ: 15 дБ
    • 1 ГД-52-110
  • Коэффициент гармоник на частотах до 1000 Гц – 5% (после 1000 Гц – 3%)
  • Номинальное электрическое сопротивление: 8 Ом
  • Предельная шумовая (паспортная) мощность: 1 Вт
  • Предельная долговременная мощность: 3 Вт
  • Предельная кратковременная мощность: 5 Вт
  • Частота основного резонанса: 115 Гц (±15 Гц)
  • Габаритные размеры: Ø160×55 мм
    • 1 ГД-52-110
  • Вес: 0,33 кг

Описание конструкции

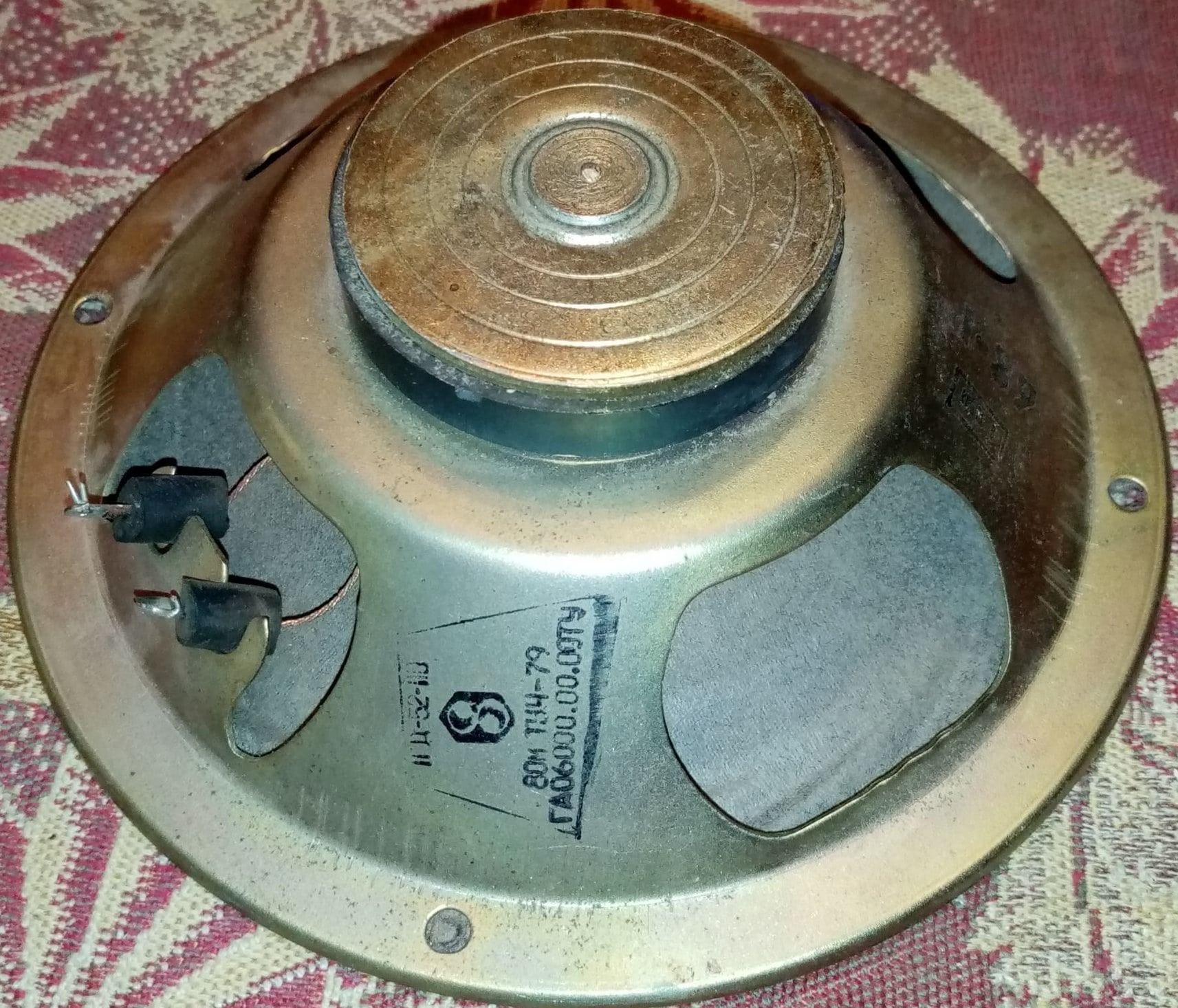

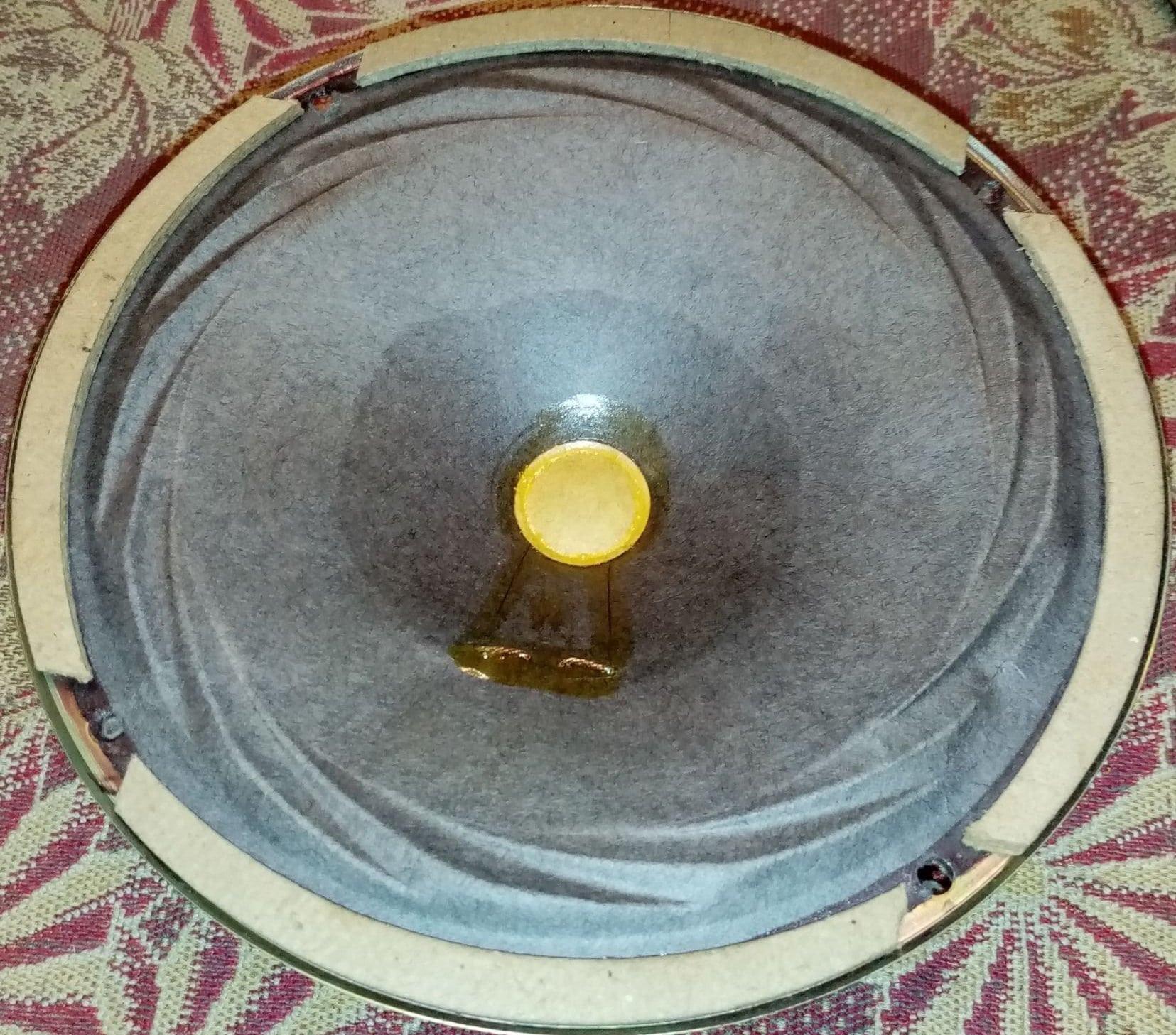

Электродинамический широкополосный громкоговоритель имеет круглую форму и неэкранированную магнитную цепь. Корзина выполнена методом штамповки из стали, что обеспечивает жесткость конструкции. Диффузор круглый, конусной формы с тангенциальным подвесом. Пылезащитный колпачок изготовлен из ткани с пропиткой. Центрирующая шайба также тканевая, с пропиткой. Магнитная система базируется на кольцевом ферритовом магните.

Звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,112 мм. Намотка выполнена в два слоя: в первом слое 44 витка, во втором — 42 витка. Высота звуковой катушки составляет 13 мм, внутренний диаметр — 15,3 мм. Внешний диаметр с намоткой равен 16 мм. Для любителей классического звука также интересен динамик 8 ГД-1-25 "RRR".

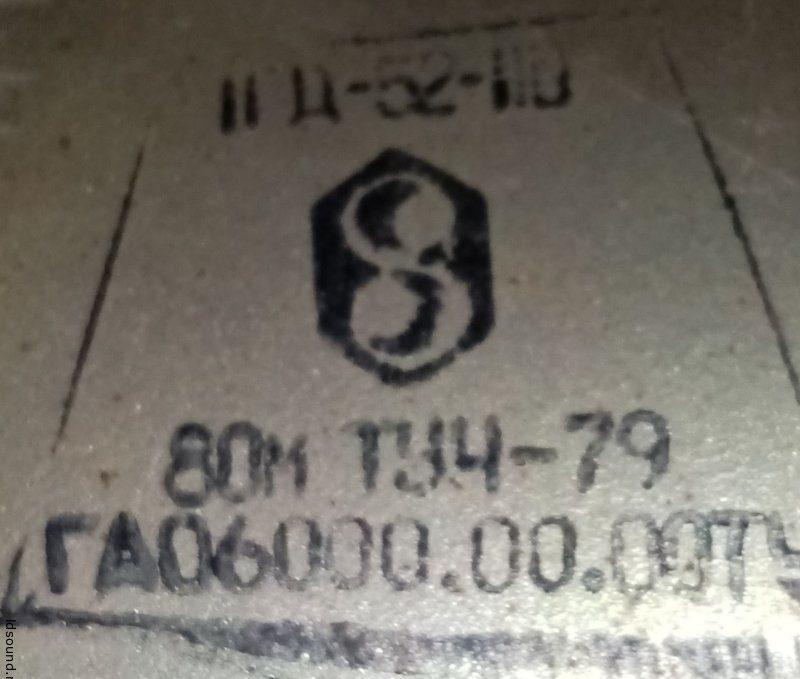

Автор фото: тим-1
