Динамик 1ГД-1 RRR: характеристики, размеры и описание

Головка громкоговорителя 1ГД-1 RRR — это классический советский широкополосный излучатель, разработанный для использования в малогабаритной бытовой радиоаппаратуре. В отличие от современных аналогов, этот динамик обладает специфическим «теплым» звучанием и высокой надежностью, что делает его востребованным среди радиолюбителей и коллекционеров. Модель 1ГД-1 RRR отличается компактным размером и низким сопротивлением, что позволяет использовать его в портативных устройствах.

Динамик гарантирует стабильную работу благодаря оптимизированной магнитной системе и качественным материалам. Он способен воспроизводить звук с высокой детализацией в своем частотном диапазоне, что делает его подходящим для создания простых акустических систем или замены вышедших из строя динамиков в ретро-аппаратуре. Важно отметить, что 1ГД-1 RRR эффективно работает даже при малых мощностях, что обеспечивает энергоэффективность устройства. Для сравнения, более мощный Динамик 1 ГД-4Б «RRR» используется в стационарных системах, тогда как 1ГД-1 ориентирован на мобильное применение.

Процесс установки и подключения динамика прост и не требует специального оборудования. Четкая маркировка выводов и понятная конструкция позволяют быстро интегрировать его в схему. Особое внимание следует уделить полярности подключения, так как от этого зависит фазировка и качество звучания в составе многополосной акустики.

Таблица основных характеристик 1 ГД-1 RRR

Изготовитель: Рижский радиозавод имени А.С. Попова (РРЗ).

Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические параметры 1ГД-1 RRR

Эффективный рабочий диапазон частот: 4000 – 13000 Гц (в составе АС диапазон расширяется, но резонанс высок)

Среднее стандартное звуковое давление: 0,4 Па (при 1 Вт)

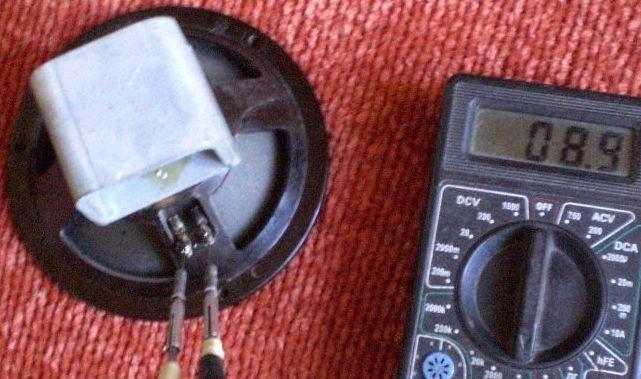

Номинальное электрическое сопротивление: 10 Ом

Номинальная мощность: 1 Вт

Частота основного резонанса: 1200 Гц

Размеры: Ø105х63 мм

Вес: 0,26 кг

Конструкция и описание 1ГД-1 RRR

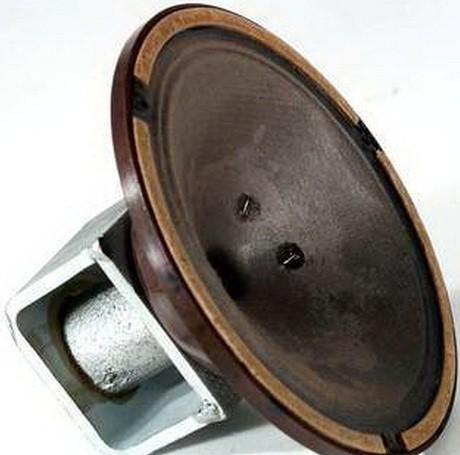

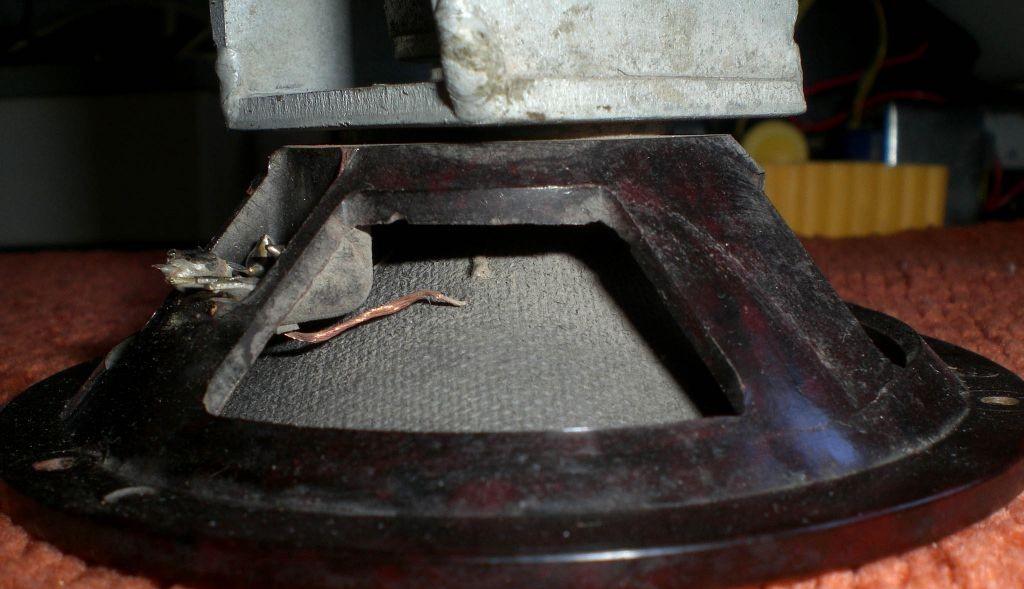

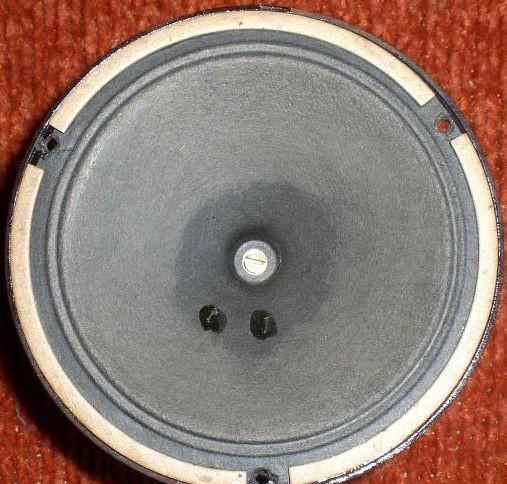

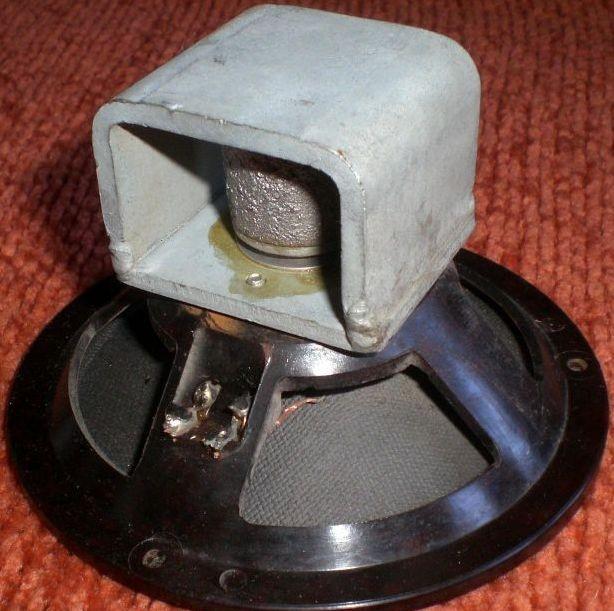

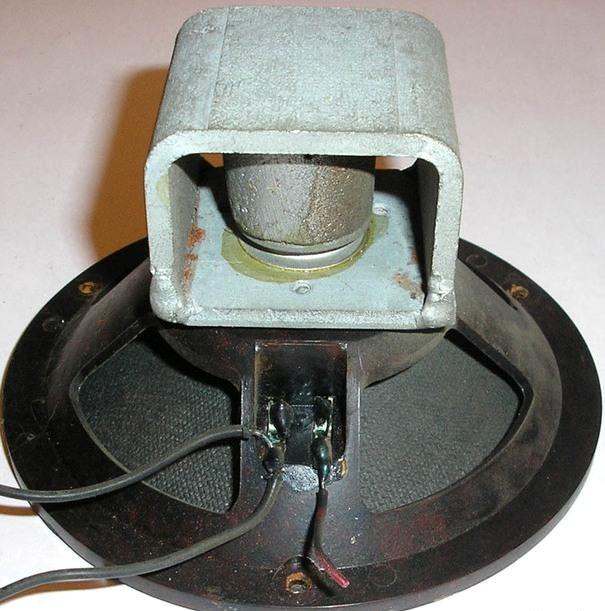

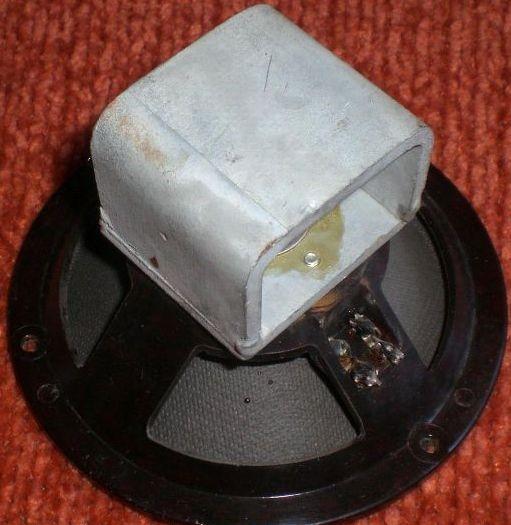

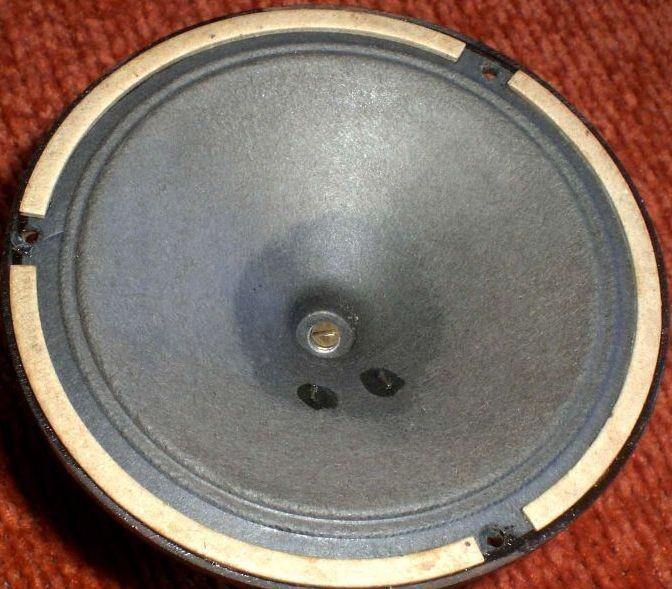

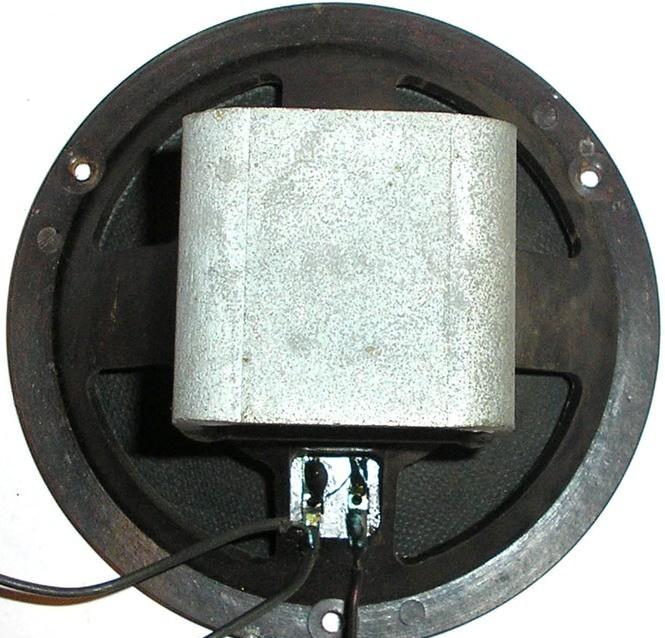

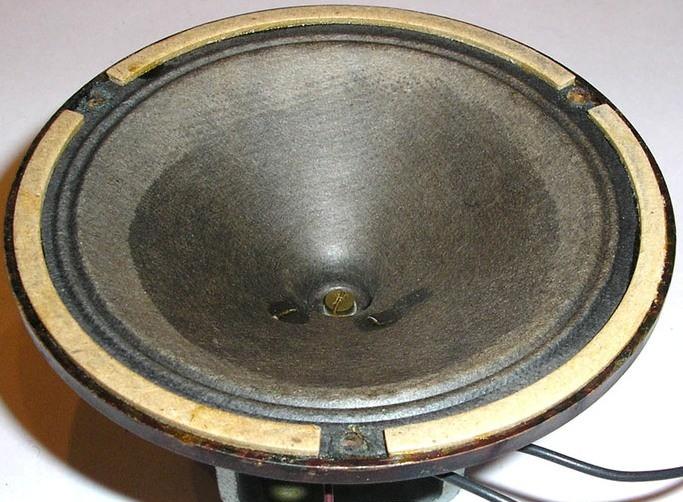

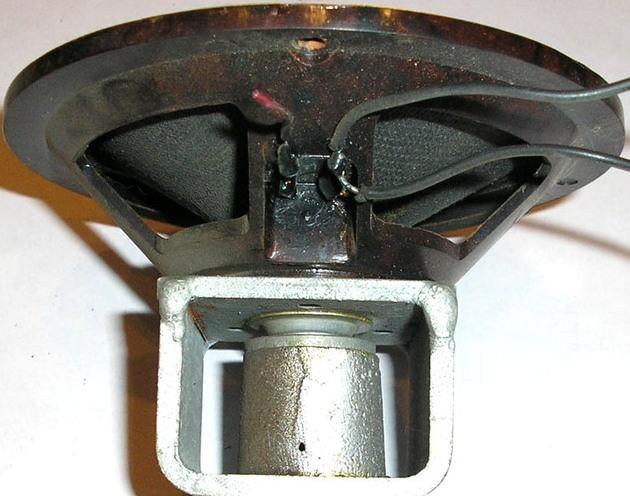

Головка громкоговорителя электродинамического типа, высокочастотная, круглая, с керновым магнитом в магнитной цепи. Рама изготовлена из карболита (бакелита), что обеспечивает жесткость конструкции и устойчивость к влаге. Диффузор с подвесом выполнены из бумаги без отверстия под звуковую катушку. В центре диффузор крепится к керну с помощью винта. Эта конструкция типична для советских ВЧ-динамиков, обеспечивая быструю реакцию на сигнал, но ограничивая громкость на низких частотах.

Динамик 1ГД-1 часто применялся в составе более крупных систем. Например, он входил в комплект акустических систем серии «Фестиваль». Для понимания масштаба, если вы ищете более мощный аналог для сабвуфера, стоит обратить внимание на Динамик 0,1 ГД-12, который имеет совершенно другую конструкцию и назначение.

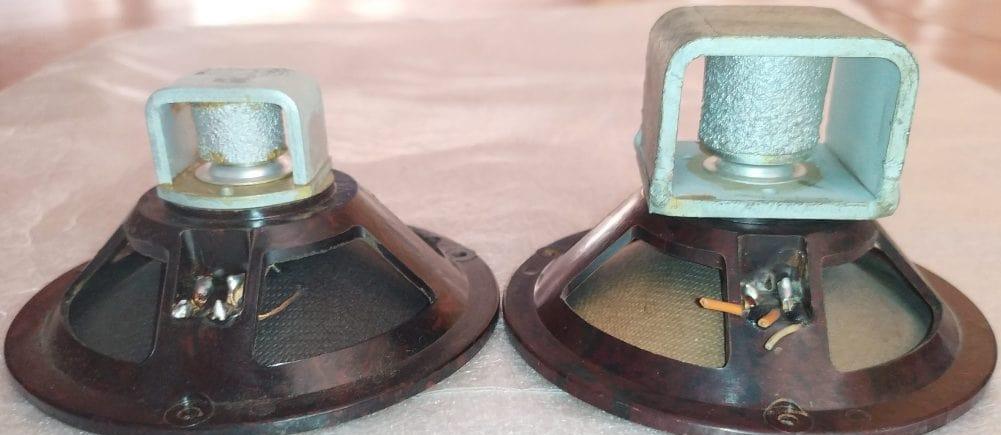

Слева 1ГД-2 RRR, справа – 1ГД-1:
