Динамик 0,5 ГД-21: характеристики, размеры и применение

Динамик 0,5 ГД-21 — это советский широкополосный громкоговоритель с номинальной мощностью 0,5 Вт и диаметром диффузора 102 мм. Модель предназначена для использования в портативной и стационарной малогабаритной бытовой радиоаппаратуре. Благодаря компактным размерам и надежной конструкции, он остается востребованным среди радиолюбителей для восстановления старой техники или создания авторских акустических систем. Для сравнения, его ближайший родственник — — имеет схожие параметры, но отличается некоторыми конструктивными нюансами.

Советские динамики серии ГД славятся своей долговечностью и стабильностью звучания. При правильной эксплуатации они обеспечивают ровную АЧХ в рабочем диапазоне. Данная модель была разработана с учетом требований к воспроизведению качественного звука в условиях ограниченного пространства, что делает её отличным выбором для самодельных колонок и радиоприемников.

В конструкции используются качественные магниты и мембраны из бумажной массы, что обеспечивает отличные акустические параметры при минимальных габаритах. Если вам нужны более мощные решения для сабвуферных задач, стоит обратить внимание на Динамик 25 ГД-21, который часто используется в крупных корпусах.

0,5 ГД-21

Таблица технических характеристик 0,5 ГД-21

Ключевые параметры Значения
Ход диффузора 2 мм
Размеры в дюймах 4 дюйма
Тип громкоговорителя Динамик
Сфера применения Аудиосистемы, радиотехника
Диаметр динамика 102 мм
Вес 0,3 кг (150 г по паспорту)
Номинальная мощность 0,5 Вт
Частотный диапазон 150 – 12000 Гц (эффективный 315–7000 Гц)
Минимальная мощность 0,1 Вт
Диаметр магнита 50 мм
Характер звучания Четкое, без искажений
Особенности серии Надежные и долговечные советские динамики
Расшифровка модели 0,5 — мощность, ГД — громкоговоритель, 21 — номер модели
Полярность Стандартная

Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

0,5 ГД-21

Технические характеристики 0,5 ГД-21

Эффективный рабочий диапазон частот: 315 – 7000 Гц

Неравномерность АЧХ: 16 дБ

Среднее стандартное звуковое давление: 0,3 Па

Номинальное электрическое сопротивление: 8 Ом

0,5 ГД-21

Предельная шумовая (паспортная) мощность: 1 Вт

Частота основного резонанса: 270 Гц (±50 Гц)

Индукция в рабочем зазоре: 1,05 Вб/м2

Габаритные размеры: Ø80х37 мм

0,5 ГД-21

Масса: 150 г

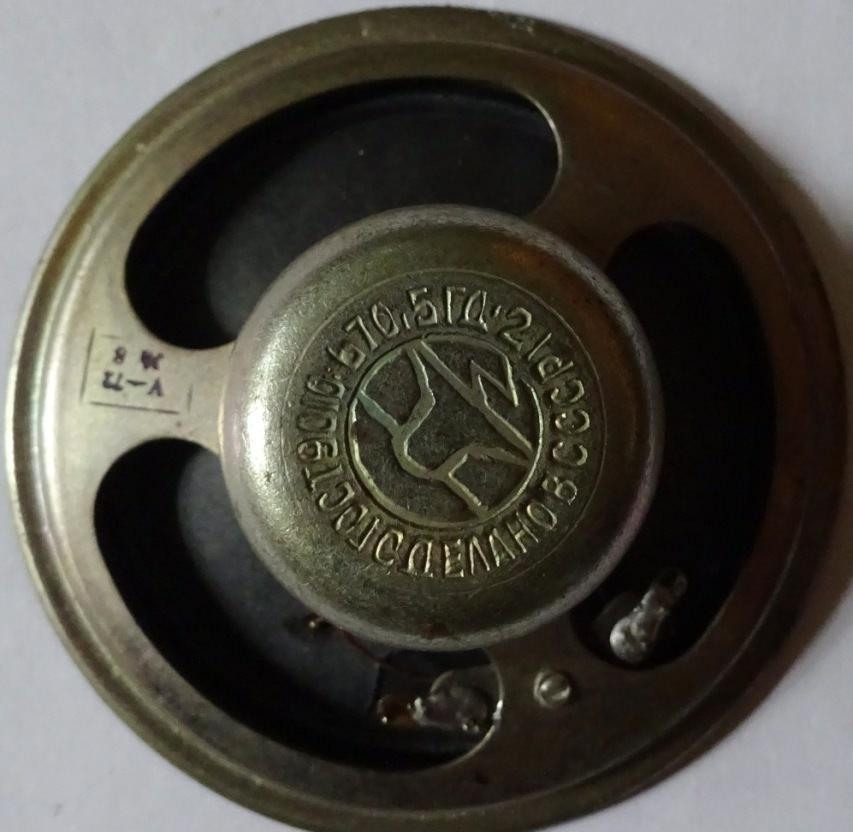

Описание конструкции 0,5 ГД-21

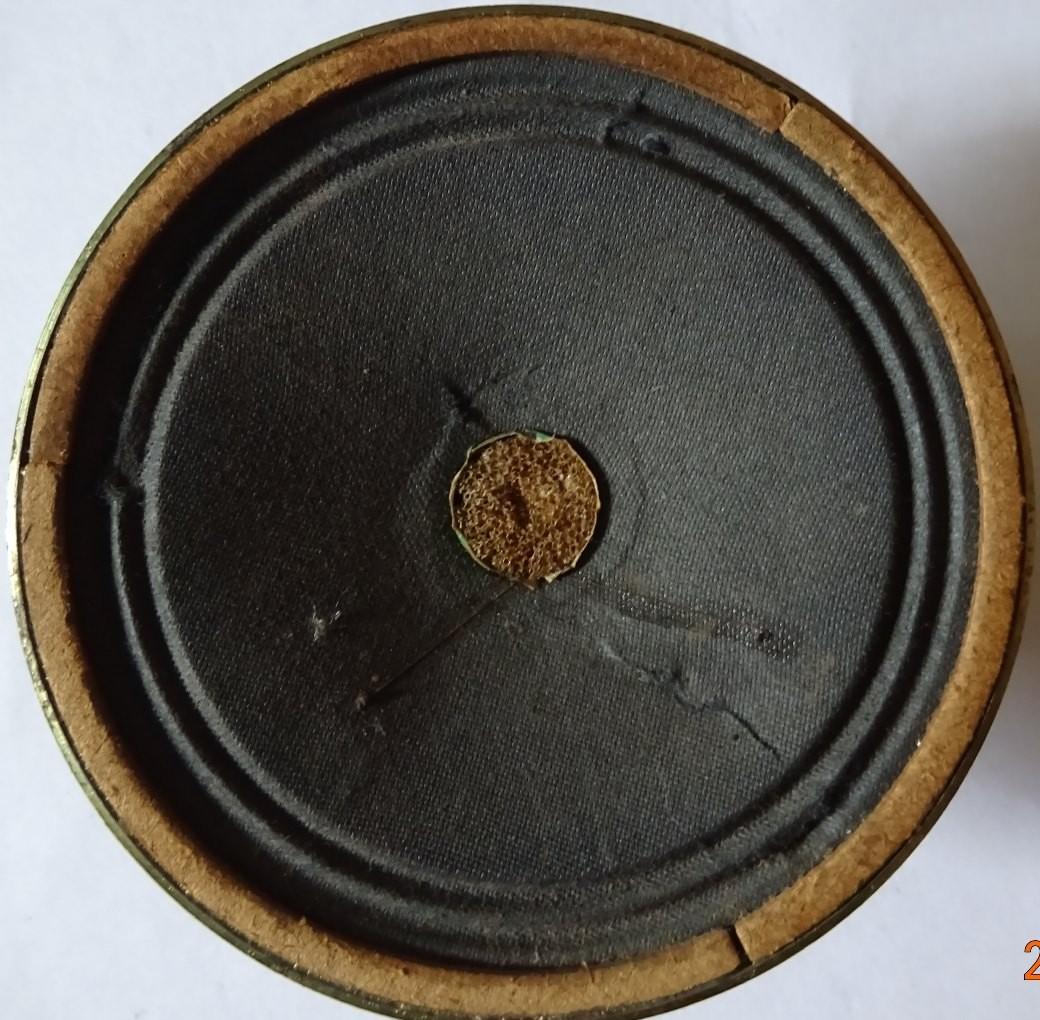

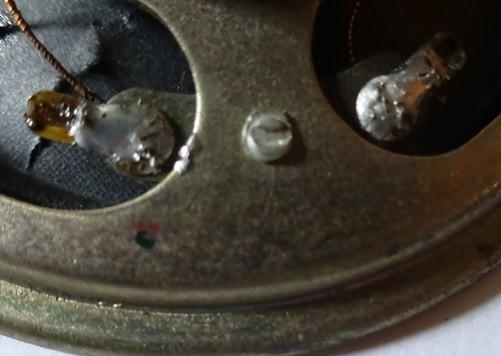

Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с экранированной магнитной цепью. Диффузор и гофрированный подвес динамика являются одним целым и сделаны из бумажной массы. Корзина выполнена из стали методом штамповки. Центрирующая шайба динамика сделана из ткани, пропитанной раствором бакелитового лака. Громкоговоритель имеет сходство с . «Плюс» громкоговорителя расположен слева и помечен каплей краски:

0,5 ГД-21

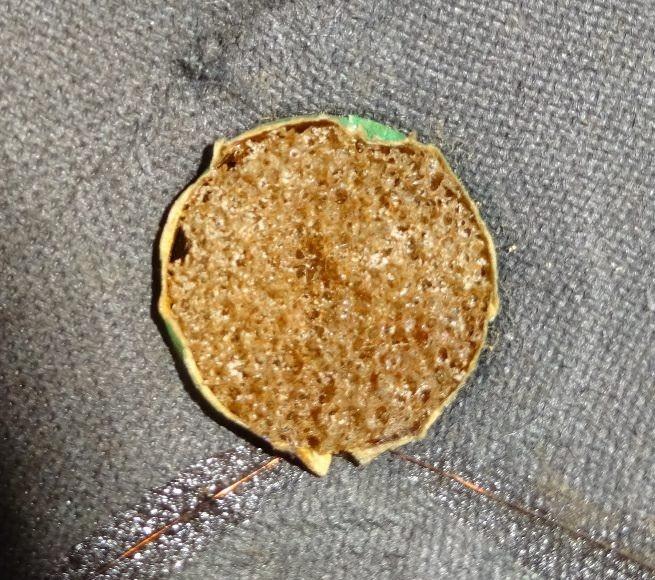

К верхней части бумажного каркаса звуковой катушки приклеен поролон, защищающий зазор между ЗК и керном от пыли.

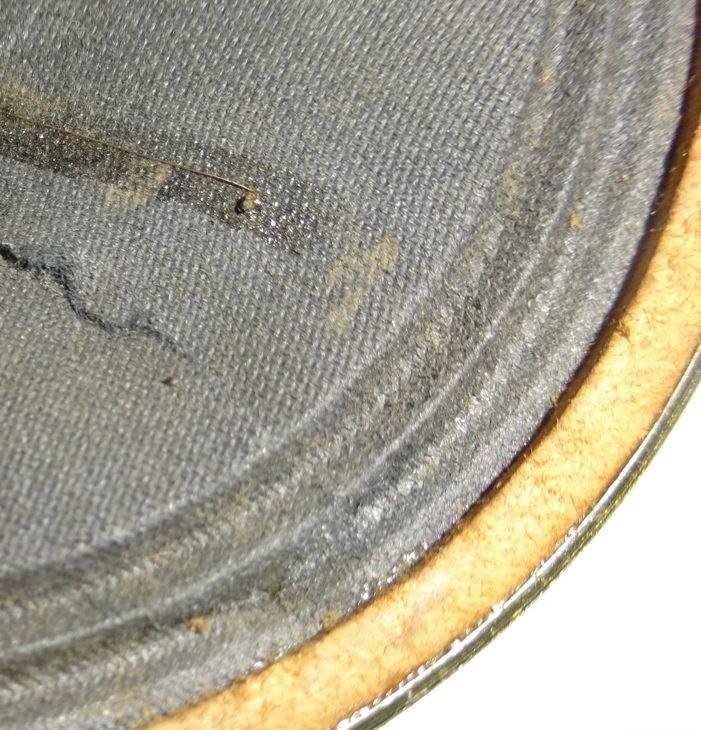

Канатики продеваются через диффузор и закрепляются на нём при помощи клея. Для тех, кто ищет более компактные решения для маломощных схем, можно рассмотреть Динамик 0,25 ГД-1.

Материал подготовил: Алексей Климов
